Спектральный виброакустический метод
определения максимальной частоты распространения звука
в чугунных образцах
Рассмотрим осциллограммы ударных импульсов по чугунным образцам №6 (рис.5-1), №1 (рис.5-2) и б/н (рис.5-3). Удары, судя по осциллограммам, примерно равнозначны, так как максимальные амплитуды составляют около –10 дБ.
На рис.5-4, 5-5, 5-6 приведены спектры этих же ударных импульсов. Из них видно, что максимальная амплитуда у чугунного образца №6 приходится на частоту 2636 Гц (-110 дБ), у чугунного образца №1 – на частоту 4021 Гц (-39 дБ) и у чугунного образца б/н – на частоту 5685 Гц (-45 дБ).
Вероятность достоверности определения частоты находится как
P = 1 - DF/ FN
(5-1),
где DF=7 , Гц – абсолютная частотная погрешность;
FN = 11025, Гц - номинальное значение частоты в спектре.
Тогда,
P = 1 – 7 / 11025 = 0.999.
Метод осуществляется согласно программе GIM. SzVMOMFRZCsO.

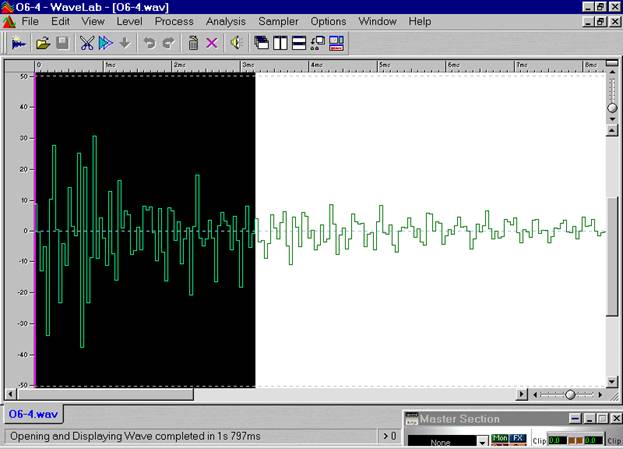

Осциллограмма
ударного импульса
чугунный обазец №6
Рис.5-1

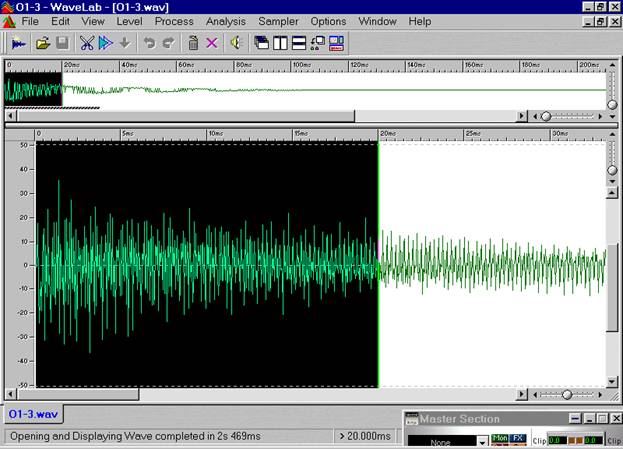

Осциллограмма
ударного импульса
чугунный образец №1
Рис.5-2

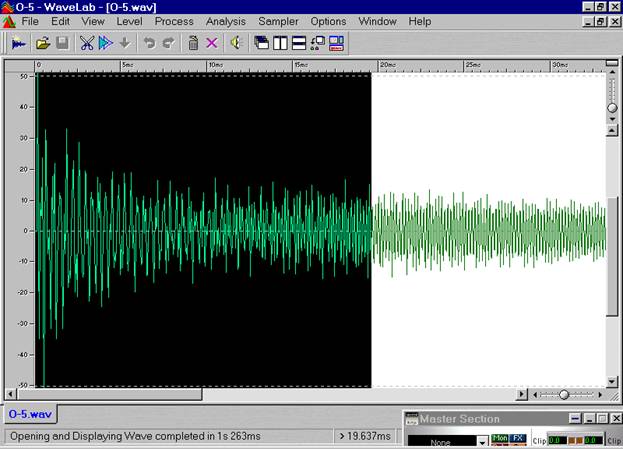

Осциллограмма
ударного мпульса
чугунный образец б/н
Рис.5-3

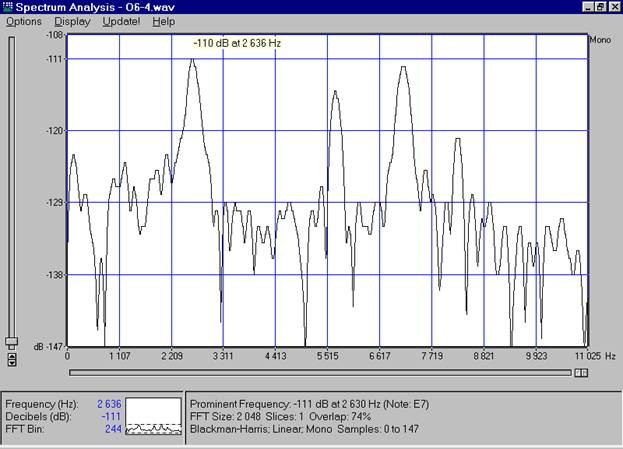

Спектр
чугунный образец №6
Рис.5-4

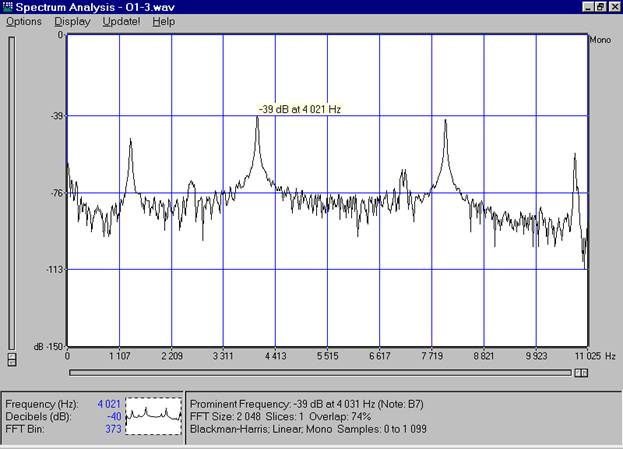

Спектр
чугунный образец №1
Рис.5-5

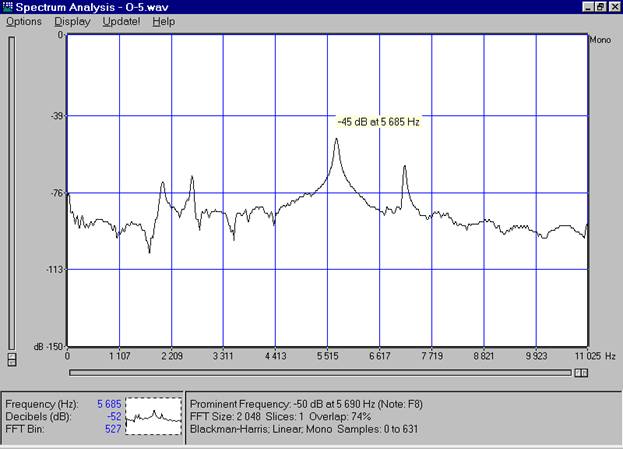

Спектр
чугунный образец б/н
Рис.5-6
