Рукоятка


Крышка двигателя


Крышка заднего ролика


Беговое полотно


Задний ролик


Стойка пульта управления


Устройство для измерения пульса


Пульт управления


Крышка двигателя


Инструкции по сборке

Шаг 1: Установите стойки пульта управления на основной раме.

Стойка пульта управления (телевизионный кабель с правой стороны)

провод пульта управления с правой стороны

Рисунок 1

А;) подсоедините главный провод правой стойки пульта управления к проводу, находящемуся с правой стороны основания стойки (смотри рисунок 1)

В;) затем прикрепите левую/правую стойки пульта управления к основной раме восемью болтами М10х15 мм при помощи универсального гаечного ключа (не затягивайте болты).

Шаг 2: Установите пульт управления на стойку пульта управления.

Пульт управления

Стойка пульта управления

Провод пульта управления

А) Подсоедините провод пульта управления к проводу правой стойки пульта управления, зафиксируйте разъем на правой стойке пульта управления.

В) при помощи универсального гаечного ключа прикрепите пульт управления к стойке пульта управления восемью болтами М10х15 мм, установив с каждой стороны по шайбе. (не затягивайте болты).

ВНИМАНИЕ: при соединении двух проводов управления компьютером, будьте внимательны – внутри разъема находятся выводы, они не должны погнуться, иначе возможно возникновение неисправностей.

НЕ нашли? Не то? Что вы ищете?

ВЫВОД

Убедитесь в том, что выводы не погнуты

Шаг 3: Затяните болты, установленные при выполнении шага 1 и шага 2.

.

Первое использование

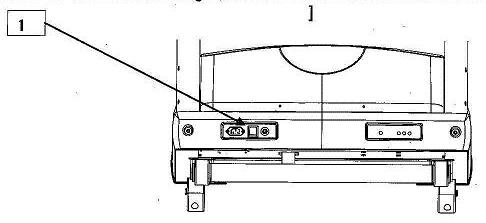

ВКЛЮЧЕНИЕ БЕГОВОЙ ДОРОЖКИ:

Убедитесь в правильности подключения беговой дорожки к источнику питания. Кнопка включения/выключения тренажера (1) находится рядом с выходом шнура питания. Установите ее в положение «ON» (ВКЛЮЧЕНО), включится световой индикатор. Вы услышите звуковой сигнал, включится подсветка жидкокристаллического дисплея компьютера.

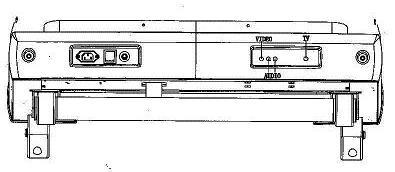

РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ИСТОЧНИКА ТЕЛЕВИЗИОННОГО СИГНАЛА

Разъем для подключения источника телевизионного сигнала.

КЛЮЧ ЗАЩИТЫ:

Беговая дорожка работает только при условии, что ключ защиты правильно вставлен в соответствующий разъем компьютера. Вставьте ключ защиты и прикрепите клипсу к одежде в области талии. При возникновении экстренной ситуации, требующей немедленного выключения двигателя, просто вытяните ключ защиты из пульта управления, потянув за трос. Для того чтобы снова включить беговую дорожку, выключите главный переключатель, и снова вставьте ключ защиты в разъем пульта управления.

Пульт управления тренажером

Технические характеристики

Время

00:00 - 99:59 мин

Скорость

0,8 – 20,0 км/ч

Угол наклона

0-15%

Расстояние

0,00– 99,9 км

Калории

0 – 999 Ккал

Пульс

7уд/мин

Программа

Р1-Р6

Функции компьютера

СТАРТ:

Нажмите кнопку «START» (СТАРТ) для начала тренировки.

ПАУЗА:

Нажмите кнопку «STOP» (СТОП) для того, чтобы приостановить тренировку.

ПЕРЕЗАГРУЗКА:

Нажмите кнопку «STOP» (СТОП) и удерживайте в течение нескольких секунд для того, чтобы перезагрузить компьютер и вернуться к настройкам, заданным по умолчанию.

ВЫБОР

При помощи КНОПКИ ВЫБОРА «SELECT» вы можете выбрать и ввести одну из предустановленных программ тренировки (Р2-Р6).

Используя кнопки «UP/DOWN» (ВВЕРХ/ВНИЗ) или «FAST/SLOW» (БЫСТРО/МЕДЛЕННО), введите предустановленную программу тренировки (Р2-Р6).

При помощи КНОПКИ ВЫБОРА «SELECT» можно задать уровень тренировки, используйте кнопки «UP/DOWN» (ВВЕРХ/ВНИЗ) или «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) для выбора нужного уровня. Затем при помощи КНОПКИ ВЫБОРА «SELECT» можно задать продолжительность тренировки.

Для того чтобы начать тренировку, нажмите кнопку «START» (СТАРТ).

При помощи кнопки «SELECT» (ВЫБОР) можно выбрать в окне определенную функцию.

Кнопки «+» / «-»

Используя кнопки «+» / «-», задайте скорость или время тренировки, в зависимости от выбранной функции (выбранная функция выделяется мигающим световым индикатором).

Кнопки

Используя кнопки «», выберите угол наклона или время тренировки, в зависимости от выбранной функции (выбранная функция выделяется мигающим световым индикатором).

КНОПКА БЫСТРОЙ НАСТРОЙКИ СКОРОСТИ:

При помощи кнопки быстрой настройки скорости вы можете быстро задать скорость от 4 до 16 км/час.

Кнопки БЫСТРОЙ НАСТРОЙКИ УГЛА НАКЛОНА:

При помощи кнопок БЫСТРОЙ НАСТРОЙКИ УГЛА НАКЛОНА вы можете быстро задать угол наклона от 0 до 15%.

АУДИО ПЛЕЕР:

При использовании динамиков, пожалуйста, подключите источник аудио сигнала интерфейсному входу.

КНОПКА ВКЛЮЧЕНИЯ ТЕЛЕВИЗОРА:

Кнопка «POWER» (ПИТАНИЕ) используется для включения или выключения телевизора.

КНОПКИ МЕНЮ УПРАВЛЕНИЯ:

При помощи этих кнопки «MENU» (МЕНЮ) вы можете настроить звук и изображение. Используя кнопки «VOL+» (ГРОМК. +) и «VOL-» (ГРОМК. -), выберите подменю и нажмите кнопку «MENU» (МЕНЮ) для подтверждения выбора. Кнопками «VOL+» (ГРОМК. +) и «VOL-» (ГРОМК. -) выберите элементы подменю, затем нажмите кнопку «MENU» (МЕНЮ) для подтверждения. Для выхода из главного меню или перехода назад к предыдущему меню нажмите кнопку «AV/TV».

КНОПКА AV/TV

При помощи кнопки «AV/TV» выберете AV (аудио-видео устройство) или TV (телевизор).

КНОПКИ выбора канала

Кнопки «CH+» и «CH-» используются для выбора телевизионного канала.

Кнопки настройки громкости:

Кнопки «VOL+» (ГРОМК. +) и «VOL-» (ГРОМК. -) используется для увеличения или уменьшения громкости.

Кнопки настройки угла телевизионного дисплея:

При помощи кнопок «UP» (ВВЕРХ) и «DOWN» (ВВЕРХ) можно настроить угол телевизионного дисплея.

Кнопки, расположенные на рукоятках поручня:

При помощи кнопок, расположенных на правой рукоятке поручня вы можете уменьшать или увеличивать скорость.

При помощи кнопок, расположенных на левой рукоятке поручня вы можете уменьшать или увеличивать наклон беговой дорожки.

ИНФРА-КРАСНЫЙ ПОРТ (IR)

Инфракрасный пульт дистанционного управления.

Дисплей компьютера

ВРЕМЯ

Показывает в минутах и секундах время, оставшееся до конца тренировки или прошедшее с момента начала тренировки.

УРОВНИ

Показывает выбранный уровень тренировки.

СКОРОСТЬ

Показывает текущую скорость бега.

Пульс

Для того чтобы увидеть свой пульс, положите обе ладони на датчики пульса.

ПРОГРАММА

Показывает выбранную программу тренировки.

РАССТОЯНИЕ

Показывает пройденное или оставшееся расстояние в километрах.

КАЛОРИИ:

Показывает расчетное количество затраченных калорий.

УГОЛ НАКЛОНА:

Показывает текущий угол наклона.

Функции компьютера

1.  Включите питание, установите КЛЮЧ ЗАЩИТЫ

2.  Нажмите «SELECT» (ВЫБРАТЬ) для перехода к выбору предустановленной программы (Р2-Р6)

3.  Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для выбора программы р2-р6

4.  Нажмите «SELECT» (ВЫБРАТЬ) для перехода к настройке уровня сложности тренировки

5.  Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для выбора уровня L1-L10

6.  Нажмите «SELECT» (ВЫБРАТЬ) для перехода к настройке времени тренировки

7.  Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы задать время тренировки

Р2

Запрограммированное время: 20 минут

Запрограммированный уровень: L1, части: 30 частей

Настройка ПРОГРАММЫ

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы выбрать Р2-Р6

Настройка УРОВНЯ

Нажмите «SELECT» (ВЫБРАТЬ) для перехода к выбору уровня

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для выбора уровня L1-L10

Настройка ВРЕМЕНИ

Снова нажмите «SELECT» (ВЫБРАТЬ) для перехода к вводу настроек времени

В поле «TIME» (ВРЕМЯ) стоит 30 минут

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы задать время

Нажмите кнопку «START» (СТАРТ) для начала тренировки

Нажмите «FAST» (БЫСТРО) для того, чтобы увеличить скорость

Нажмите «SLOW» (МЕДЛЕННО) для того, чтобы уменьшить скорость

Нажмите «UP» (ВВЕРХ) для того, чтобы увеличить угол наклона

Нажмите «DOWN» (ВНИЗ) для того, чтобы уменьшить угол наклона

Р3

Запрограммированное время: 30 минут

Запрограммированный уровень: L1, части: 30 частей

Настройка ПРОГРАММЫ

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы выбрать Р2-Р6

Настройка УРОВНЯ

Нажмите «SELECT» (ВЫБРАТЬ) для перехода к выбору уровня

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для выбора уровня L1-L10

Настройка ВРЕМЕНИ

Снова нажмите «SELECT» (ВЫБРАТЬ) для перехода к вводу настроек времени

В поле «TIME» (ВРЕМЯ) стоит 30 минут

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы задать время

Нажмите кнопку «START» (СТАРТ) для начала тренировки

Нажмите «FAST» (БЫСТРО) для того, чтобы увеличить скорость

Нажмите «SLOW» (МЕДЛЕННО) для того, чтобы уменьшить скорость

Нажмите «UP» (ВВЕРХ) для того, чтобы увеличить угол наклона

Нажмите «DOWN» (ВНИЗ) для того, чтобы уменьшить угол наклона

Р4

Запрограммированное время: 40 минут

Запрограммированный уровень: L1, части: 30 частей

Настройка ПРОГРАММЫ

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы выбрать Р2-Р6

Настройка УРОВНЯ

Нажмите «SELECT» (ВЫБРАТЬ) для перехода к выбору уровня

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для выбора уровня L1-L10

Настройка ВРЕМЕНИ

Снова нажмите «SELECT» (ВЫБРАТЬ) для перехода к вводу настроек времени

В поле «TIME» (ВРЕМЯ) стоит 40 минут

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы задать время

Нажмите кнопку «START» (СТАРТ) для начала тренировки

Нажмите «FAST» (БЫСТРО) для того, чтобы увеличить скорость

Нажмите «SLOW» (МЕДЛЕННО) для того, чтобы уменьшить скорость

Нажмите «UP» (ВВЕРХ) для того, чтобы увеличить угол наклона

Нажмите «DOWN» (ВНИЗ) для того, чтобы уменьшить угол наклона

Р5

Запрограммированное время: 50 минут

Запрограммированный уровень: L1, части: 30 частей

Настройка ПРОГРАММЫ

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы выбрать Р2-Р6

Настройка УРОВНЯ

Нажмите «SELECT» (ВЫБРАТЬ) для перехода к выбору уровня

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для выбора уровня L1-L10

Настройка ВРЕМЕНИ

Снова нажмите «SELECT» (ВЫБРАТЬ) для перехода к вводу настроек времени

В поле «TIME» (ВРЕМЯ) стоит 50 минут

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы задать время

Нажмите кнопку «START» (СТАРТ) для начала тренировки

Нажмите «FAST» (БЫСТРО) для того, чтобы увеличить скорость

Нажмите «SLOW» (МЕДЛЕННО) для того, чтобы уменьшить скорость

Нажмите «UP» (ВВЕРХ) для того, чтобы увеличить угол наклона

Нажмите «DOWN» (ВНИЗ) для того, чтобы уменьшить угол наклона

Р6

Запрограммированное время: 60 минут

Запрограммированный уровень: L1, части: 30 частей

Настройка ПРОГРАММЫ

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) для того, чтобы выбрать Р2-Р6

Настройка УРОВНЯ

Нажмите «SELECT» (ВЫБРАТЬ) для перехода к выбору уровня

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) для выбора уровня L1-L10

Настройка ВРЕМЕНИ

Снова нажмите «SELECT» (ВЫБРАТЬ) для перехода к вводу настроек времени

В поле «TIME» (ВРЕМЯ) стоит 60 минут

Нажмите «FAST/SLOW» (БЫСТРО/МЕДЛЕННО) или «UP/DOWN» (ВВЕРХ/ВНИЗ) для того, чтобы задать время

Нажмите кнопку «START» (СТАРТ) для начала тренировки

Нажмите «FAST» (БЫСТРО) для того, чтобы увеличить скорость

Нажмите «SLOW» (МЕДЛЕННО) для того, чтобы уменьшить скорость

Нажмите «UP» (ВВЕРХ) для того, чтобы увеличить угол наклона

Нажмите «DOWN» (ВНИЗ) для того, чтобы уменьшить угол наклона

Функции компьютера

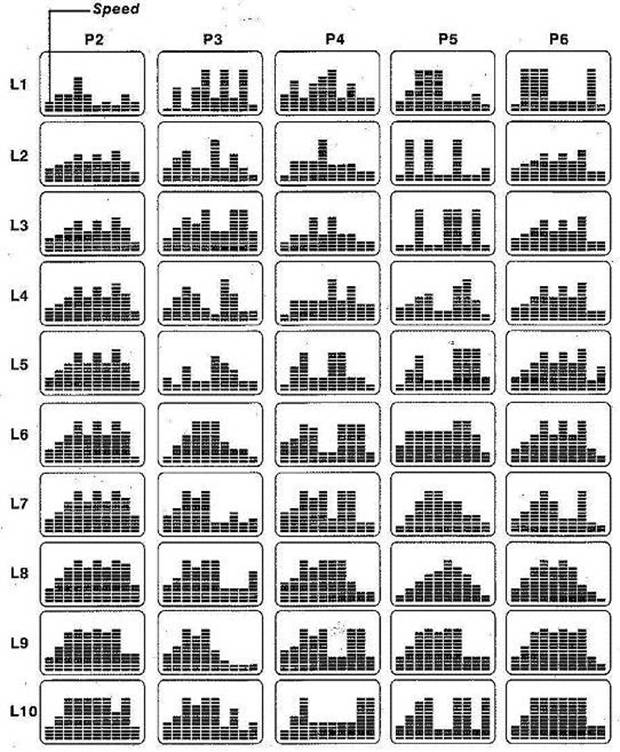

Скорость



Техническое обслуживание

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕГОВОЙ ДОРОЖКИ

Правильное техническое обслуживание беговой дорожки обеспечивает ее поддержание в рабочем состоянии и позволяет избежать возникновения неисправностей. Неправильно выполненное техническое обслуживание может привести к повреждению беговой дорожки или к сокращению срока ее службы.

Необходимо регулярно осматривать детали и беговой дорожки и затягивать крепежные элементы. При обнаружении изношенных деталей, необходимо сразу заменить их.

РЕГУЛИРОВКА БЕГОВОГО ПОЛОТНА

В течение первых недель использования может возникнуть необходимость регулировки бегового полотна. Регулировка бегового полотна производится на заводе, но оно может растянуться или сместиться при использовании.

Растяжение бегового полотна в период обкатки является нормальным явлением.

ПОДТЯГИВАНИЕ БЕГОВОГО ПОЛОТНА

Если вы чувствуете, что беговое полотно проскальзывает или смещается или ваша нога проваливается во время бега, значит, необходимо увеличить натяжение бегового полотна.

УВЕЛИЧЕНИЕ НАТЯЖЕНИЯ БЕГОВОГО ПОЛОТНА:

1.  При помощи 8мм гаечного ключа поверните левый болт регулировки натяжения по часовой стрелке на ¼ оборота. В результате натяжение бегового полотна увеличится за счет смещения заднего ролик.

2.  Повторите действия, описанные в ШАГЕ 1 для правого болта регулировки натяжения. Поворачивать болты регулировки можно только на равное количество оборотов для того, чтобы задний ролик всегда был перпендикулярен раме.

3.  Повторяйте ШАГ 1 и ШАГ 2 до тех пор, пока ослабление натяжения бегового полотна не будет устранено.

4.  Будьте осторожны, не затягивайте регулировочные болты слишком сильно, так как вы можете создать избыточное давление на подшипники переднего и заднего роликов. Слишком сильное натяжение бегового полотна может привести к повреждению подшипников роликов. В этом случае в области переднего и заднего роликов при работе подшипников будет слышен шум.

ДЛЯ ТОГО ЧТОБЫ УМЕНЬШИТЬ НАТЯЖЕНИЕ БЕГОВОГО ПОЛОТНА, НЕОБХОДИМО ПОВЕРНУТЬ ОБА БОЛТА ПРОТИВ ЧАСОВОЙ СТРЕЛКИ НА РАВНОЕ КОЛИЧЕСТВО ОБОРОТОВ.

УСТРАНЕНИЕ СМЕЩЕНИЯ БЕГОВОГО ПОЛОТНА

Возможно, при беге Вы отталкиваться одной ногой сильнее, чем второй. В этом случае беговое полотно может сместиться от центрального положения, величина смещения зависит от разницы силы толчка одной ноги по сравнению с другой. Такое смещение является нормальным, при отсутствии человека на беговой дорожке, беговое полотно должно вновь вернуться в центральное положение. Если смещение бегового полотна постоянно и не устраняется, необходимо отрегулировать его вручную.
