Руководство по эксплуатации беговой дорожки

Версия 1.0 07/ 01/07

Содержание

	Страница
Обязательная гарантия	2
Основные правила техники безопасности	3
Специальные меры предосторожности	4
Сборка	5
Распаковка и сборка	6
Схема сборки (1)	7
Список деталей (1)	8
Схема сборки (2)	9
Инструкции по сборке	10
Первое использование	11
Пульт управления тренажером	12
Техническое обслуживание	21
Важные примечания	23
Устранение неисправностей	24
Общие указания по проведению тренировок	25
Упражнения для разогрева/растяжки мышц	26

Благодарим Вас

за выбор данного продукта. Он поможет Вам правильно натренировать мышцы и повысить уровень физической подготовки – при этом Вы будете находиться в знакомой комфортной обстановке.

Обязательная гарантия

Импортер данного оборудования гарантирует, что оно изготовлено из высококачественных материалов.

Гарантийные обязательства действительны при условии правильной настройки оборудования в соответствии с руководством по эксплуатации. При неправильной эксплуатации и/или транспортировке гарантийные обязательства также могут стать недействительными.

Обязательная гарантия действует в течение 2 лет со дня приобретения. Если приобретенное оборудование оказалось бракованным, пожалуйста, обратитесь в наш сервисный центра (см. вложенную страницу) в течение гарантийного срока, который составляет 24 месяца со дня приобретения. Обязательная гарантия распространяется на следующие части (при условии, что они входят в комплект поставки оборудования): рама, провода, электронные приборы, пеноматериалы, колеса, педали. Гарантийные обязательства считаются недействительными в следующих случаях:

·  При повреждении оборудования вследствие приложения внешней силы

·  При несанкционированном вмешательстве в конструкцию

·  При неправильной эксплуатации оборудования

·  При несоблюдении инструкций, приведенных в руководстве по эксплуатации

Гарантия не распространяется на детали, подвергающиеся интенсивному износу и растяжению.

Оборудование предназначено для частного использования. При профессиональном использовании оборудования гарантийные обязательства считаются недействительными.

При необходимости Вы можете заказать запасные части в сервисном центре (см. вложенную страницу).

При заказе запасных частей вы должны предоставить следующую информацию:

·  Руководство по эксплуатации

·  Номер модели (указан на обложке данного руководства по эксплуатации)

·  Описание детали

·  Номер детали

·  Документы, подтверждающие приобретение оборудования, в которых должна быть указана дата приобретения

Пожалуйста, не присылайте оборудование на адрес нашей компании, не получив таких инструкций от нашего сервисного центра. Если Вы пришлете оборудование по собственной инициативе, расходы по доставке будут оплачиваться отправителем.

Основные правила техники безопасности

При проектировании и изготовлении данного тренажера особое внимание уделялось вопросам безопасности. Тем не менее, очень важно строго соблюдать приведенные ниже правила техники безопасности. Мы не несем ответственности за травмы, полученные вследствие несоблюдения правил техники безопасности.

Для того чтобы обеспечить Вашу безопасность, пожалуйста, перед первым использованием тренажера внимательно прочитайте всю информацию, приведенную в руководстве по эксплуатации.

1)  Прежде, чем начинать занятия не тренажере, проконсультируйтесь с вашим терапевтом. Если Вы намерены проводить регулярные и интенсивные тренировки, мы настоятельно рекомендуем Вам получить разрешение терапевта. Данное требование, прежде всего, распространяется на пользователей, страдающих от каких-либо заболеваний.

2)  Мы рекомендуем инвалидам использовать данный тренажер только под контролем человека, способного оказать профессиональную помощь.

3)  Для занятий на тренажере наденьте комфортную одежду и обувь, желательно – специально предназначенную для занятий спортом или аэробикой. Не надевайте свободную одежду, которая может зацепиться за движущиеся части тренажера.

4)  При появлении боли в суставах или мышцах, немедленно прекратите тренировку. В частности, следите за тем, как Ваше тело реагирует на программу тренировки. Головокружение говорит о том, что программа тренировки слишком интенсивная. При первых признаках головокружения лягте на пол и не поднимайтесь до тех пор, пока не почувствуете себя лучше.

5)  Во время занятий на тренажере поблизости не должны присутствовать дети. Также убедитесь в том, что тренажер находится в месте, недоступном для детей и домашних животных.

6)  Недопустимо одновременное использование тренажера несколькими пользователями.

7)  После сборки тренажера, выполненной в соответствии с инструкциями, приведенными в руководстве по эксплуатации, убедитесь в том, что все винты, болты и гайки присутствуют и прочно затянуты. Допустимо использование только тех деталей, которые приобретены у импортера или рекомендованы им.

8)  Не используйте тренажер, если он поврежден или находится в нерабочем состоянии.

9)  Всегда устанавливайте тренажер на гладкую, чистую и прочную поверхность. Никогда не используйте тренажер в непосредственной близости к воде и острым предметам. При необходимости, используйте коврик (он не входит в стандартный комплект поставки), предназначенный для защиты пола под тренажером от повреждений, во избежание травм вокруг тренажера со всех сторон всегда должно оставаться свободное пространство шириной 0,5 метра.

10)  Берегите руки и ноги от контакта с движущимися частями. Не допускайте проникновения посторонних деталей внутрь тренажера.

11)  Используйте оборудование только в целях, описанных в руководстве по эксплуатации. Используйте только детали, рекомендованные производителем.

Специальные меры предосторожности

·  Источник питания:

·  При установке беговой дорожки выберете место, обеспечивающее доступ к розетке.

·  Всегда подключайте тренажер к розетке с заземлением, не подключайте тренажер к розетке, к которой уже подключен другой электроприбор. При подключении тренажера не рекомендуется использовать удлинители.

·  НЕПРАВИЛЬНОЕ ЗАЗЕМЛЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРИВЕСТИ К УДАРУ ЭЛЕКТРИЧЕСКИМ ТОКОМ. ЕСЛИ ВЫ НЕ УВЕРЕНЫ, ЧТО ЗАЗЕМЛЕНИЕ ОБОРУДОВАНИЯ ПРОИЗВЕДЕНО ПРАВИЛЬНО, ПОПРОСИТЕ КВАЛИФИЦИРОВАННОГО ЭЛЕКТРИКА ОСМОТРЕТЬ РОЗЕТКУ. НЕ ВНОСИТЕ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ШТЕПСЕЛЬНОЙ ВИЛКИ, КОТОРОЙ ОСНАЩЕНО ОБОРУДОВАНИЕ, ЕСЛИ ОНА НЕ ПОДХОДИТ К РОЗЕТКЕ. ПОПРОСИТЕ КВАЛИФИЦИРОВАННОГО ЭЛЕКТРИКА УСТАНОВИТЬ СООТВЕТСТВУЮЩУЮ РОЗЕТКУ.

·  Резкие колебания напряжения могут привести к серьезному повреждению беговой дорожки. Погодные изменения, а также включение или выключение других электроприборов могут вызвать амплитудные напряжения, перенапряжение или напряжения помехи. Для того чтобы уменьшить вероятность повреждения беговой дорожки, она должна быть оснащена устройством, предназначенным для защиты от перенапряжений (оно не входит в стандартный комплект поставки).

·  Устройство предназначено для подключения к сети электропитания с номинальным напряжением ~ 220 - ~ 240 В.

·  Шнур питания не должен находиться в непосредственной близости к несущему ролику. Не оставляйте шнур питания под беговым полотном. Не используйте беговую дорожку с поврежденным или изношенным шнуром питания.

·  Отключите беговую дорожку от сети электропитания перед чисткой или техническим обслуживанием. Техническое обслуживание может производиться только уполномоченными на это техническими специалистами сервисной службы, если обратное не заявлено производителем. При нарушении данных инструкций, обязательная гарантия становится недействительной.

·  Перед каждым использованием производите осмотр беговой дорожки для того, чтобы убедиться, что каждая деталь находится в рабочем состоянии.

·  Не используйте беговую дорожку под открытым небом, в гараже или аналогичном помещении. Не подвергайте беговую дорожку воздействию прямых солнечных лучей, не используйте в помещении с повышенной влажностью.

·  Никогда не оставляйте беговую дорожку без присмотра.

Следите за тем, чтобы беговое полотно не было ослаблено. Включите беговое полотно, прежде чем вступать на него.

Сборка

·  Прежде чем начинать сборку тренажера, внимательно прочитайте инструкции по сборке, приведенные на странице 10. Мы также рекомендуем предварительно изучить схему сборки (страница 7).

·  Снимите все упаковочные материалы и разложите отдельные части тренажера на свободной поверхности. Таким образом, Вы обеспечите хороший обзор и упростите процесс сборки.

·  При помощи списка деталей (страница 6) проверьте, все ли части тренажера были доставлены. Не выбрасывайте упаковочные материалы до тех пор, пока тренажер не будет собран полностью.

·  Пожалуйста, примите во внимание, что при технических работах и при использовании инструментов всегда есть риск получения травмы. Будьте осторожны при сборке тренажера.

·  Убедитесь, что в пределах рабочей зоны отсутствуют опасные предметы и оставляйте рабочие инструменты в зоне сборки. Поместите упаковочные материалы таким образом, чтобы они не представляли опасности. Пакеты из фольги или бумаги представляют потенциальную опасность удушения для детей!

·  Уделите внимание изучению рисунков сборки, затем соберите тренажер, в соответствии с рисунками.

·  Тренажер должен быть собран взрослым человеком, при сборке необходимо быть очень внимательными. При необходимости, попросите другого человека, хорошо разбирающегося в технике, помочь Вам.

Распаковка и сборка

ВНИМАНИЕ!: Во избежание травм будьте предельно внимательны при сборке беговой дорожки.

ПРИМЕЧЕНИЕ: В приведенных далее инструкциях для каждого шага сборки приведено описание действий, которые Вам необходимо выполнить. Внимательно прочитайте инструкции и убедитесь в том, что Вы их полностью поняли, прежде чем приступать к сборке беговой дорожки.

СНЯТИЕ УПАКОВКИ И ИЗУЧЕНИЕ СОДЕРЖИМОГО КОРОБКИ:

·  Приподнимите и снимите коробку, в которую упакована беговая дорожка.

·  Проверьте наличие деталей, перечисленных ниже. При отсутствии каких-либо деталей, обратитесь к продавцу.

Универсальная интерфейсная шина

Шнур питания

Пульт управления

Стойка пульта управления

Комплект инструментов

Основной корпус

КОМПЛЕКТ ИНСТРУМЕНТОВ

КЛЮЧ ЗАЩИТЫ

Смазка для бегового полотна

Универсальный гаечный ключ 1 шт.

Шайба 16 шт.

Болт М10х15 с шестигранной головкой 16 шт.

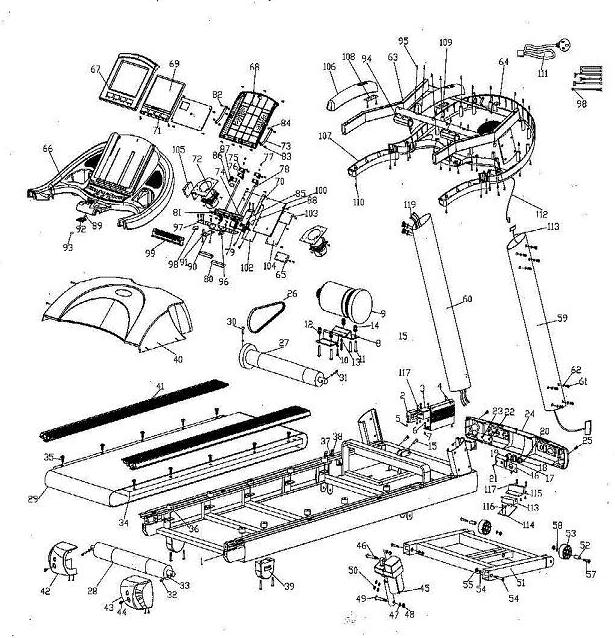

Схема сборки (1)

Большая часть деталей, изображенных на схеме поставляется в собранном виде.

При заказе запасных частей, всегда указывайте номер детали или список необходимых деталей в соответствии с данной схемой.

№	ОПИСАНИЕ	КОЛ-ВО	№	ОПИСАНИЕ	КОЛ-ВО	№	ОПИСАНИЕ	КОЛ-ВО
1	основная рама	1	41	боковая направляющая	2	81	клавиша управления	1
2	трансформатор	1	42	Левая торцевая крышка	1	82	винт М6х6 мм	2
3	фильтр	1	43	правая торцевая крышка	1	83	винт М6х9 мм
4	Плата управления	1	44	болт М6х15 мм	2	84	ГАЙКА М6	4
5	винт М4х15 мм	9	45	двигатель изменения угла наклона	1	85	фиксирующая скоба двигателя	1
6	ГАЙКА 4	8	46	с шестигранной головкой М10х50 мм	1	86	Переключатель	2
7	винт М4х18 мм	2	47	шайба	2	87	Фиксирующая скоба переключателя	1
8	фиксатор двигателя	1	48	ГАЙКА 10	4	88	двигатель	1
9	двигатель	1	49	болт М10х105 мм	1	89	Стальная пластина ключа защиты	1
10	болт с шестигранным отверстием в головке М8х12 мм	2	50	шайба	4	90	Фиксирующая скоба провода датчика	1
11	болт М8х35 мм	8	51	наклонная рама	1	91	провод датчика	1
12	шайба	4	52	втулка	2	92	ключ защиты	1
13	Пружинная шайба	6	53	Колесо для передвижения	2	93	магнит	1
14	гайка М8	4	54	болт М12х55 мм	2	94	устройство для измерения пульса	2
15	с шестигранной головкой М8х110 мм	2	55	шайба	2	95	винт М3х30 мм	2
16	фиксирующая скоба питания	1	56	гайка М12	2	96	интерфейс МР3 плеера	1
17	выключатель	1	57	болт М10х55 мм	2	97	панель управления телевизором	1
18	разъем	1	58	шайба	2	98	Комплект соединительных проводов	1
19	предохранитель	1	59	правая стойка пульта управления	1	99	Клавиша управления телевизором	1
20	винт М3х10 мм	10	60	левая стойка пульта управления	1	100	фиксирующая скоба панели	1
21	винт М4х15 мм	53	61	болт М10х15 мм	16	101	плата управления углом наклона	1
22	Панель интерфейса телевизора	1	62	шайба	16	102	плата пульта управления	1
23	винт М4х8 мм	65	63	Рама пульта управления	1	103	пульт управления телевизором	1
24	ПЕРЕДНЯЯ КРЫШКА ДВИГАТЕЛЯ	1	64	нижняя крышка пульта управления	1	104	Плата усилителя	1
25	винт М6х15 мм	2	65	панель пульса	1	105	верхняя крышка рукоятки	1
26	приводной ремень	1	66	верхняя крышка пульта управления	1	106	нижняя крышка рукоятки	1
27	передний ролик	1	67	ВЕРХНЯЯ крышка телевизора	1	107	Клавиша управления, расположенная на рукоятки	1
28	задний ролик	1	68	НИЖНЯЯ крышка телевизора	1	108	Клавиша управления, расположенная на рукоятки	1
29	беговое полотно	1	69	10-ДЮЙМОВЫЙ ЖКИ ДИСПЛЕЙ	1	109	винт М5х15 мм	4
30	болт с шестигранным отверстием в головке М8х35 мм	1	70	Высоковольтная плата	1	110	Шнур питания	1
31	болт с шестигранным отверстием в головке М8х45 мм	1	71	плата дисплея	1	111	Провод пульта управления	1
32	болт с шестигранным отверстием в головке М8х38 мм	2	72	динамик	2	112	Провод пульта управления	1
33	шайба	4	73	фиксирующая скоба механизма наклона пульта управления	2	113	Питание телевизора	1
34	беговая платформа	1	74	кольцо	2	114	Верхняя фиксирующая скоба питания телевизора	1
35	болт М8х25 мм	10	75	фиксирующая скоба винта	1	115	фиксирующая скоба питания телевизора	1
36	резиновая прокладка	8	76	фиксирующая скоба винта	1	116	винт М4х14 мм	2
37	провод датчика двигателя	1	77	подшипник	4	117	шайба	8
38	винт М3х8 мм	32	78	винта	2	118	Провод телевизора	1
39	резина	10	79	Синхронизатор	2	119
40	крышка двигателя	1	80	Ремень синхронизатора	2	120

Схема сборки (2)
