· Снимите прозрачную крышку. Устройство включает риску D и проградуированное вращающееся кольцо.

·Временно настройте на минимальное значение, показанное на вращающемся кольце.

Настройка регулятора. (рис. на стр. 13)

Все настройки выполняются с включенной горелкой.

· Используйте 2,5 мм шестигранный ключ для вращения обоих винтов:

- Вращением винта V регулируется соотношение газ/воздух; проградуирован от 0,75 до 3,0.

- Вращением винта N регулируется избыточный воздух; проградуирован от -2 до +2.

- 12 -

Пуск

Настройка реле давления газа.

Настройка регулятора.

Характеристики блока управления горелкой.

Блок управления горелкой SG 5xx является устройством, управляющим по программе при помощи встроенного микроконтроллера.

Блок также имеет режим показа неисправностей при помощи встроенного светодиода.

Когда блок неисправен, загорается кнопка R. Код неисправности зажигается каждые десять секунд, пока не будет произведен сброс неисправности. Позднее информация о неисправностях может быть вызвана из оперативной памяти микроконтроллера.

Блок прекращает работу при падении напряжения ниже необходимого минимального значения. При восстановлении нормального электропитания блок автоматически включается. Термостатически контролируемое выключение является обязательным каждые двадцать четыре часа.





Удаление и установка блока должны производиться только при выключенном блоке. Никогда не открывайте и не ремонтируйте блок.

Нажимайте на кнопку R в течение …

что происходит …

… менее чем 9 секунд …

Деблокировка или блокировка блока управления.

… между 9 и 13 секунд …

Стирание статистических данных.

… более чем 13 секунд …

Не приводит к изменениям в работе блока.

Код.

Описание неисправности.

Нет сигнала о наличии пламени в конце предусмотренной временной задержки.

Случайный огонь во время продувки и зажигания.

Реле давления воздуха: контакт не закрывается.

Реле давления воздуха: контакт открывается при пуске или в сервисе.

Реле давления воздуха: контакт залип.

Потеря пламени в работе.

Блок намеренно заблокирован.

код

*

расшифровка сигнала

короткая вспышка

длинная вспышка

короткая пауза

длинная пауза

Подробная информация о рабочем режиме и неисправностях может быть получена из памяти блока SG xxx при помощи специального модуля.

- 13 -

НЕ нашли? Не то? Что вы ищете?

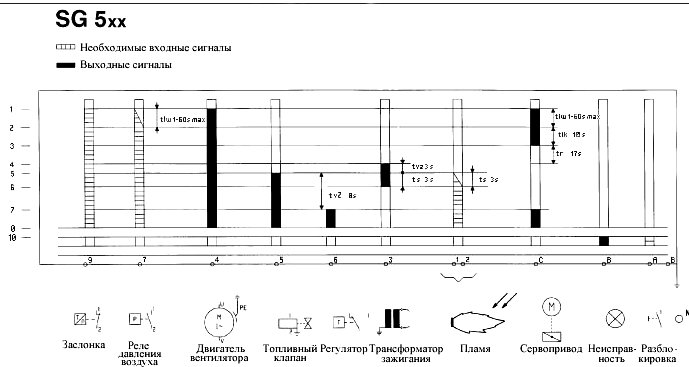

Пуск.

1

Активизация блока управления, двигателя вентилятора и сервопривода

5

Открытие топливного клапана

2

Проверка наличия воздуха

6

Проверка наличия пламени

3

Окончание продувки

7

Включение сервопривода и открытие топливного клапана, рабочий режим

4

Активизация блока зажигания и окончание продувки

0

Окончание контроля

10

Режим неисправности

tlw

время задержки реле давления воздуха

tvz

время предварительного зажигания

tlk

время открытия сервопривода и расчет продувки

ts

время безопасности

tr

время закрытия сервопривода

tv2

минимальное время между открытием топливного клапана 1 и 2

Проверка рабочего цикла.

Проверка последовательности работы.

· Откройте и сразу закройте отсечной топливный клапан.

· Горелка включена.

· Закройте цепь термостата.

· Разблокируйте блок управления и проверьте, что он работает правильно.

Последовательность действий должна быть следующей:

- откройте полностью воздушную заслонку;

- продувка 20 сек.;

- возвращение в положение зажигания;

- зажигание электродов 3 сек.;

- клапаны открываются;

- клапаны закрываются не более чем через 3 сек. после открытия;

- горелка останавливается вследствие прекращения подачи газа или блокировки блока управления горелкой из-за погасания пламени.

Если нет полной уверенности, повторите эту проверку.

Пуск горелки возможно только после проведения проверки последовательности работы (проверка первой важности).

Зажигание.

Предупреждение:

Пуск горелки можно производить только после того, как все операции, описанные выше, будут выполнены.

· Подключите микроамперметр (со шкалой µА DC) вместо измерительного моста, соблюдайте полярность.

· Откройте топливные клапаны.

· Закройте цепь термостата.

· Разблокируйте блок управления горелкой.

Горелка включена.

· Проверьте следующее:

- параметры сгорания, как только появится пламя;

- все соединения газового мультиблока на отсутствие утечек.

Не должно наблюдаться никаких утечек.

· Измерьте ток ионизации (значение между 10 и 30 µА).

· Увеличьте мощность горелки до номинального значения.

· Проверьте параметры горения:

Соблюдайте температуру дымовых газов, указанную производителем котла, чтобы получить необходимую мощность с наибольшей эффективностью.

- 14 -

Пуск

Согласно параметрам горения, при работе горелки на номинальной мощности вращайте винт V блока MB VEF.

· Для того, чтобы увеличить содержание СО2, увеличьте мощность, и наоборот.

· Измерьте ток ионизации (значение между 10 и 30 µА).

· Измерьте расход газа.

· Увеличьте или уменьшите мощность увеличением или уменьшением значения на барабане диска I.

· Остановите, затем снова запустите горелку.

· Проверьте параметры горения, как только появится пламя.

Согласно измеренным значениям, на работающей горелке вращайте винт N блока MB VEF.

· Если необходимо, отрегулируйте значение на диске III сервопривода.

·Увеличьте мощность до минимального регулируемого уровня.

· Проверьте параметры горения.

· Отрегулируйте соотношение газ/воздух при помощи диска IV сервопривода для режима минимальной регулируемой мощности. Настройки выполняются так же, как и для диска I.

· Верните мощность до номинального уровня и проверьте параметры горения. Если параметры изменились после регулировки винта N, вращайте винт V в требуемом направлении.

· Оптимизируйте параметры горения регулировкой размера Y, согласно порядку, описанному в п. «Регулировка положения диффузора (регулировка подпора воздуха)».

- Вращение ручки А по часовой стрелке в направлении стрелки – ведет к уменьшению содержания СО2. Изменение размера Y может привести к регулировке расхода воздуха.

· Проверьте параметры горения.

Проверьте работу горелки в режимах зажигания, увеличения и уменьшения мощности.

· Проверьте плотность соединений газового мультиклапана на работающей горелке при помощи специальной мыльной пены. Не должно наблюдаться никаких утечек.

· Проверьте устройства безопасности.

Проверка и настройки узлов безопасности.

Реле давления газа:

· Настройте на минимальное давление подачи газа.

Горелка находится в работе в режиме зажигания.

· Медленно закройте отсечной газовый клапан.

Горелка должна остановиться из-за недостаточного давления газа.

· Откройте отсечной клапан.

Горелка автоматически запустится. Реле давления газа настроено.

· Установите и завинтите крышку.

Реле давления воздуха:

Горелка работает в режиме зажигания.

· Определите точку отключения реле давления воздуха (блокировку).

· Увеличьте полученное значение на 0,8, для того чтобы получить точку настройки.

· Запустите горелку.

· На работающей горелке одновременно отсоедините оба провода микроамперметра.

Горелка должна немедленно заблокироваться.

· Восстановите подключение проводов ионизационного электрода и установите на место крышки.

· Отсоедините приборы измерения параметров горелки.

· Закройте штуцеры давления.

· Разблокируйте блок управления. Горелка находится в работе.

· Проверьте плотность изоляции между фланцем и передней стенкой котла.

· Проверьте работу дисплея (опция).

· Проверьте параметры процесса горения при настоящих условиях эксплуатации (закрытые двери и т. д.).

· Запишите результаты проверки в соответствующие документы.

· Включите горелку в работу в автоматическом режиме.

· Передайте необходимую информацию обслуживающему персоналу.

- 15 -

Техническое обслуживание.

Важно.

Работы по техническому обслуживанию должны проводиться регулярно, не реже одного раза в год и квалифицированным персоналом.

· Отключите электропитание многополюсным выключателем.

· Убедитесь, что установка не находится под напряжением.

· Закройте отсечной газовый кран.

· Проверьте плотность закрытия крана.

Не применяйте жидкость под давлением или хлорсодержащие растворители. Значения настроек такие же, как указано в п. «Пуск». Используйте только оригинальные запасные части.

· Снимите крышку горелки.

Проверка горелочной головки.

· Отсоедините импульсные трубки pF и pL от соответствующих штуцеров.

· Отсоедините провод электрода зажигания от трансформатора зажига-ния и провод ионизационного электрода от измерительного моста.

· Отвинтите три винта крышки.

· Снимите горелочную головку.

· Проверьте состояние и регулировки: электродов зажигания, ионизационного датчика, завихрителя, диффузоров и форсунок.

· Замените любые неисправные части.

· Если необходимо, удалите любые загрязнения с узлов, находящихся на крышке горелки.

· При обратной сборке проверьте наличие и правильное положение кольцевой прокладки J.

Замена пламенной трубы.

Операция проводится через открытую дверцу котла или со снятием горелки.

1) Доступ через дверцу котла:

· Отверните три винта крепления пламенной трубы.

· Снимите ручку регулировки пламенной трубы. Чтобы сделать это, отверните винт М4, доступ к которому открывается изнутри пламенной трубы.

· Замените пламенную трубу.

· Если необходимо, заполните пространство между отверстием в стенке котла и пламенной трубой огнеупорным материалом.

· Проведите сборку в обратном порядке.2) Снятие горелки:

· Отсоедините и вытащите корпус горелки, в то же время старайтесь не повредить электрические провода.

· Снимите газовый мультиблок и фиксирующую крышку.

· Отверните три винта крепления пламенной трубы, затем действуйте, как описано в п. 1.

Очистка направляющего аппарата вентилятора («улитки»).

· Отсоедините двигатель.

· Отверните пять винтов на опоре двигателя, начиная с нижнего.

· Откройте крышку направляющего аппарата вместе с двигателем.

· Очистите рабочее колесо вентилятора и внутреннюю часть воздушного нагнетательного контура.

· Соберите все узлы в обратном порядке.

- 16 -

Техническое обслуживание.

Проверка фильтра.

Фильтр (как отдельный так и встроенный в газовый мультиклапан) должен проверяться не реже одного раза в год и фильтрующий элемент заменяться при загрязнении.

· Отверните винты крышки фильтра.

· Снимите фильтрующий элемент. Будьте вниматель-ны: ничто не должно попасть в патрубок при снятом фильтре.

· Поставьте новый элемент, идентичный стоявшему.

· Установите крышку на место вместе с прокладкой и заверните винты.

· Откройте отсечной газовый клапан.

· Проверьте отсутствие утечек газа.

· Проверьте параметры горения.

Газовые клапаны.

Не требуется специального технического обслуживания газовых клапанов.

Газовые клапаны не должны ремонтироваться. Дефектные клапаны должны быть заменены на подходящие квалифицированными работниками, которые будут впоследствии проверять отсутствие утечек, а также работу горелки и процесс сгорания.

Очистка крышки.

· Очистите крышку водой с моющим средством.

· Установите крышку на место.

Примечания:

После проведения каждого технического обслуживания:

· Проверьте параметры процесса горения при настоящих условиях эксплуатации (закрытые двери и т. д.).

· Запишите результаты проверки в соответствующие документы.

- 17 -

Возможные неисправности.

Используйте только оригинальные запасные части.

Примечания.

После проведения каждой работы:

· Проверьте параметры горения при реальных условиях эксплуатации (закрытые двери и т. п.) и проверьте различные газовые соединения на отсутствие утечек.

· Запишите результаты в соответствующие документы.

Неисправность.

Причина.

Устранение неисправности.

Горелка не работает.

Ничто не происходит.

Нормальное давление газа.

Цепь термостата.

Слишком низкое давление газа.

Реле давления газа неисправно или разрегулировано.

Присутствие посторонних частиц в каналах.

Термостаты неисправны или разрегулированы

Отрегулируйте давление питания.

Очистите фильтр.

Проверьте реле давления газа или замените его.

Очистите каналы (продуйте воздухом, без жидкости).

Отрегулируйте термостаты или замените их.

Сажа на ионизационном датчике.

Слишком большой поток газа на датчик.

Недостаточное сканирование.

Установите винты без отверстий (пропановый комплект)

Горелка не запускается после замыкания цепи термостата.

Блок управления горелкой не показывает никакой неисправности.

Падение напряжения электропитания или его отсутствие.

Блок неисправен.

Проверьте питающее напряжение.

Замените блок.

Горелка запускается, когда подается электропитание и работает в течение короткого периода времени, после чего она останавливается и выдает сигнал:

Блок управления горелкой был намеренно отключен.

Разблокируйте блок.

Блок включен:

Реле давления воздуха: залип контакт.

Замените реле давления воздуха.

Блок включен:

Реле давления воздуха: контакт не закрывается.

Реле давления воздуха: контакт открывается при пуске или в сервисе.

Проверьте клапан давления (посторонние частицы) и провода.

Отрегулируйте реле давления воздуха или замените его.

Блок включен:

Случайный огонь во время продувки и зажигания.

Проверьте плотность клапана и/или замените его.

Блок включен:

Нет сигнала о наличии пламени в конце предусмотренной временной задержки:

Неподходящий расход газа.

Неисправна цепь определения пламени.

Нет зажигания:

Электрод(ы) зажигание короткозамкнут.

Провода электродов зажигания неисправны или повреждены.

Неисправен электронный блок зажигания.

Блок управления горелкой.

Не открываются электромагнитные клапана.

Клапана механически заблокированы.

Отрегулируйте расход газа.

Проверьте состояние и положение ионизационного электрода относительно земли.

Проверьте состояние и соединения цепи ионизации (провода и датчик).

Отрегулируйте, очистите или замените электрод(ы).

Соедините или замените провода.

Замените электронный блок зажигания. Замените блок управления горелкой. Проверьте провода между блоком, сервомотором и землей.

Проверьте катушки или замените их.

Замените клапана.

Блок включен:

Погашение пламени в сервисе.

Проверьте цепь ионизационного электрода.

Проверьте блок управления горелкой или замените его.

- 18 -

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3
