Инструкция по эксплуатации

Газовые горелки

С 43, С 54 GX 507/8

Общая информация

Содержание.

Общая информация Гарантии, безопасность………………………………………………………….	2
Основные документы…………………………………………………………….	3
Общий вид………………………………………………………………………..	3
Технические характеристики Графики мощности ………………………………………………………………	4
Характеристики горелки…………………………………………………………	4
Упаковка…………………………………………………………………………..	4
Основные компоненты……………………………………………………………	5
Область применения………………………………………………………………	5
Состав газового мультиблока…………………………………………………….	5
Требования к окружающему пространству и габариты………………………..	6
Установка Сборка……………………………………………………………………………..	7
Подключение газа ………………………………………………………………..	7
Подключение электропитания……………………………………………………	8
Подключение штуцеров давления……………………………………………….	8
Пуск Предварительные проверки и проверка на утечки……………………………..	9
Настройки………………………………………………………………………….	9-13
Характеристики блока управления горелкой……………………………………	13
Зажигание………………………………………………………………………….	14
Техническое обслуживание…………………………………………………	16
Возможные неисправности………………………………………………	18

Гарантии.

Монтаж и пуск должны выполняться в соответствии с принятой законом практикой техническими специалистами. Эти операции должны подчиняться как действующим правилам, так и этой инструкции. Любые нарушения, даже незначительные, этих документов освобождают производителя от любой ответственности.

Также необходимо соблюдать:

- условия, содержащиеся в гарантийном талоне на горелку;

- общие условия поставок.

Безопасность.

Горелка предназначена для установки в котлы, подключенные к дымоходам, используемым для отвода продуктов сгорания, образующихся в процессе работы. Горелка должна использоваться в помещении, достаточно снабжаемом свежим воздухом для нормального горения и снабженным вентиляцией для отвода дымовых газов.

Размеры и конструкция дымохода должны соответствовать используемому топливу в соответствии с действующими правилами и стандартами. Линия электропитания (230В~ +10-150/0, 50Гц +/-10/0) блока управления горелки, как и используемого автоматического выключателя, должна иметь заземленный нейтральный провод. В противном случае, линия электропитания горелки должна включать в себя изолирующий трансформатор и соответствующую защиту (дифференциальный выключатель с током срабатывания не более 30 мА и предохранитель).

Должна иметься возможность отключения горелки от системы через многополюсный выключатель, соответствующий действующим правилам.

Рабочий персонал всегда должен действовать с предельной осторожностью и особенно избегать прямого контакта с зонами, не имеющими тепловой изоляции и заземления.

Не допускайте попадания водяных брызг на электрические компоненты горелки.

В случае затопления, пожара, утечки топлива или любых других опасных ситуаций (неприятный запах, подозрительный звук и т. п.) остановите горелку, отключите электропитание и подачу топлива и позвоните в техническую службу.

Котлы и их комплектующие, дымоходы и все соединения должны проходить техническое обслуживание, очищаться и проверяться не реже одного раза в год и перед пуском горелки. Учитывайте действующие правила.

- 2 -

Общая информация

Основные документы внутри Франции.

Жилые здания:

- Французский закон от 01.01.2001 и последующие исправления/дополнительные поправки: Правила эксплуатации и техники безопасности при использовании установок на горючем газе и жидком углеводородном топливе, устанавливаемых внутри помещений и их пристроев.

- Стандарт DTU Р 45 – 204: Газовые установки (Формуляр DTU n0 61 – 1 – Газовые установки – Апрель 1982 + последующие приложения).

- Стандарт DTU 65.4: Технический надзор за котельными.

- Французский Стандарт NF C15 – 100 – Правила пользования электрическими установками низкого напряжения.

- Правила Французского Департамента Здравоохранения.

Общественные здания:

- Правила по безопасности и предотвращению в общественных зданиях пожаров и паники.

Общий надзор:

- GZ направление (горючий газ и жидкие углеводороды);

- СН направление (отопление, вентиляция, охлаждение, кондиционирование воздуха, пар и бытовое горячее водоснабжение).

Специальный надзор по каждому типу общественных зданий.

Использование вне Франции.

Согласно местным правилам.

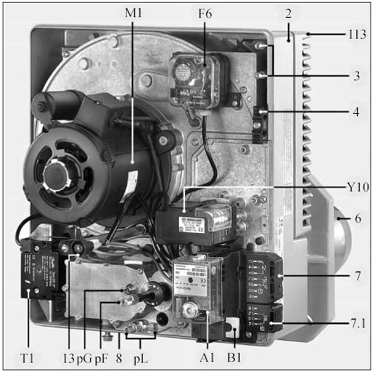

Общий вид.

A1 A4 B1 F6 M1 рF рG рL T1 Y10 2 3 4 6 7,7.1 8 13 14 113

- блок управления горелкой SG 5xx - съемная крышка - измерительный мост (mA DC) - реле давления воздуха - электродвигатель вентилятора - штуцер давления в камере сгорания котла - штуцер давления газа - штуцер давления воздуха - трансформатор зажигания - сервопривод - корпус горелки - кронштейны крепления узлов горелки - кабельный зажим (провода цепи управления газовым мультиблоком) - пламенная труба - электрическое подключение к котлу - фланец подключения газового мультиблока - кнопка разблокировки - крышка - воздухозаборник

- 3 -

Технические характеристики

Характеристики горелки.

Газовые горелки с системой AGP являются воздуходутьевыми горелками с низким уровнем вред-ных выбросов (низкий уровень вы-бросов NOx). Эта горелка использует в качестве топлива газы, показанные в табли-це, при условии правильной на-стройки и согласно давлению под-водимого газа, при этом берется во внимание различная теплота сгора-ния газов. Горелки работают на двух возрастающих ступенях или в

модулирующем режиме, в зависимости от типа регулятора мощности, PI или PID. Горелки подходят к котлам, отвечающим требованиям Стандарта EN 303.1. Горелки поставляются с двумя фиксированными длинами пламенной трубы (Т1 – Т2).

Блок управления горелкой SG 5хх спроектирован и изготовлен для работы в прерывистом режиме (не более 24 часов без отключения).

Тип газа	Группа	Давление подводимого газа	Hi= при 00С и 1013 мбар	Калибровка газ
рном, мбар	рмин, мбар	рмакс, мбар	мин. кВт ч/м3	макс. кВт ч/м3
Природный газ	2H	20 300	17 240	25 360	9.5	11.5	G20
Природный газ	2L	25 300	20 240	30 360	8.5	9.5	G25
Коммерческий пропан	3P	37 148	25 100	45 180	24.5	26.5	G31

Мощность горелки	С 43	G 20 20/300 мбар	G 25 25/300 мбар	G 31 37/148 мбар	С 54	G 20 20/300 мбар	G 25 25/300 мбар	G 31 37/148 мбар
min	max	Max	max	min	max	max	max
Горелка, кВт Мин. на зажигании, кВт Котел, кВт Номинальный расход газа (1) - Природный, группа Н, м3/ч Hi=9.45 кВт ч/м3 - Природный, группа L, м3/ч Hi=8.13 кВт ч/м3 - Пропан, группа Р, м3/ч Hi=24.44 кВт ч/м3 плотность в кг/м3 – 1,98	260 90 240 27,5 32 10,5	430 - 395 45,5 - -	430 - 395 - 53 -	430 - 395 - - 17,5	310 120 285 33 38 12,5	540 - 495 57 - -	540 - 495 - 66,5 -	540 - 495 - - 22

(1) при 150С и 1013 мбар

Упаковка.

Горелка поставляется на поддоне, в трех ящиках, весом между 52 и 58 кг, в зависимости от модели.

Корпус горелки:

- встроенная электрическая панель;

- папка с документацией содержит следующее:

- инструкция по применению,

- схема электрических и гидравлических соединений,

- гарантийный талон.

Пламенная голова горелки:

- установочный фланец с уплотнением, сумка с крепежом.

Газовый мультиблок:

блок клапанов, коллектор.

- 4 -

Технические характеристики

Основные компоненты.

· Блок управления горелкой:

SG 5xx

· Датчик пламени:

ионизационный электрод

· Электродвигатель вентилятора:

однофазный, 230В~ 50Гц, 2800 мин-1, 480 Вт, конденсатор 12мкФ

· Нагнетательный вентилятор:

Æ180 х 75

· Электронный блок зажигания:

EBI 1х11кВ

· Реле давления воздуха:

LGW 10 А2

· Управление воздушной заслонкой:

сервопривод STA 19 B 036

Область применения.

Температура окружающего воздуха:

рабочая: -50С … +400С

хранения: -200С … +700С.

Состав газового мультиблока.

Тип горелки	Р макс, кВт	Группа газа	Давление газа р, мбар	Газовый клапан MBVEF…	Соединение Æ	Фильтр	Реле давления газа GW…
встроенный Fl	внешний Rp	карманного типа FP
С 43	430	G 20	300	407	3/4"	Fl	1		150 A5
G 25	300
G 31	148
G 20	20	412	11/4”	Fl
G 25	25
G 31	37
C 54	540	G 20	300	407	3/4"	Fl	1
G 25	300
G 31	148
G 31	37	412	11/4”	Fl
G 20	20	420	11/2”	Fl
