Выпрямитель зарядно-подзарядный (стр. 2 )

Для активации этого режима также нужно:

- кнопкой [4] задать цикл переключения выпрямителей (задается только на “ведущем”, на “ведомом” - игнорируется),

- кнопкой [5] задать время суток, в которое это переключение будет происходить (задается только на “ведущем”, на “ведомом” - игнорируется).

Режим «Переключение» активируется только после запуска обоих выпрямителей, при этом в нижней строке табло, слева от времени, появляется символ .

Если оба выпрямителя соединены специальным кабелем (см. п.3.1.1.4, п.3.1.1.5), исправны (отсутствуют аварии) и все настройки этого режима введены корректно, то после запуска обоих выпрямителей в течение 2-3 с происходит тестирование канала связи. Если связь установилась, то “ведущий” выключается (остается в резерве), “ведомый” продолжает работать до истечения времени цикла. Затем включается “ведущий”, “ведомый” – выключается и т. д.

При возникновении какой либо аварии на любом из выпрямителей, независимо от очередности работы, режим «ПЕРЕКЛЮЧЕНИЕ» – выключается, а исправный выпрямитель продолжает работать в автономном режиме.

Исключением является пропадание питающей сети. При восстановлении питания режим автоматически активируется без нарушения очередности работы выпрямителей и цикла переключения.

При параллельном соединении выходов двух выпрямителей максимальный выходной ток определяется суммой заданных значений тока на каждом из ВЗПС. В режиме подзаряда АБ распределение выходных токов между двумя работающими выпрямителями может быть неравномерным и определяется качеством их калибровки.

В качестве подсказки, в нижней строке окна индицируется дата очередного переключения (только если режим «ПЕРЕКЛЮЧЕНИЕ» - включен).

Для выхода из меню нажать кнопку «».

1.5.4.9 Меню «КОНФИГУРАЦИЯ»

В рабочем окне меню «КОНФИГУРАЦИЯ» можно:

- включить или выключить ограничение мощности (кнопка [1]) и выдачу сигнала «Неисправность» в случае ограничения выходной мощности (кнопка [2]);

- включить или выключить запрет работы выпрямителя при отрицательных температурах окружающей среды (кнопка [3]). Не рекомендуется выключать запрет работы при отрицательной температуре;

- включить или выключить режим контроля на обрыв цепи АБ (кнопка [4]) и задать период контроля в часах (кнопка [5]). При включенном контроле происходит периодическое снижение на одну минуту выходного напряжения выпрямителя до значения Uаб. min (меню «Параметры АБ»);

- период регулирования (кнопка [6]) позволяет изменить период цифрового контура регулирования (от 1 до 10).

Внимание! На заводе-изготовителе параметр «Период регулирования» установлен равным 1. Запрещается изменять данный параметр без согласования с представителями ЭТЗ «Электра»);

- войти в меню настроек интерфейса ModBus RTU (кнопка [7]).

1.5.4.10 Меню «Настройки ModBus RTU»

Из этого окна, при необходимости, можно произвести изменение настроек протокола обмена ModBus.

Внимание! По умолчанию выпрямитель поставляется с настройками указанными в данном окне.

2 Подготовка к использованию

2.1 Общие указания

Выпрямитель, поступивший к Заказчику, перед подключением должен быть выдержан в рабочем помещении не менее 6 часов.

После распаковки необходимо проверить комплектность согласно прилагаемой технической документации и произвести осмотр выпрямителя. Обнаруженные ослабления резьбовых соединений, повреждения покрытий устранить. Убедиться в свободном вращении вентиляторов.

При установке выпрямителя, находившегося на консервации, провести расконсервацию, для чего протереть клеммные соединения, болты заземления ветошью, смоченной растворителем, затем высушить.

2.2 Указания мер безопасности

Обслуживание выпрямителя необходимо проводить в соответствии с действующими "Межотраслевыми Правилами по охране труда при эксплуатации электроустановок" и "Правилами устройств электроустановок".

К обслуживанию выпрямителя допускаются лица, изучившие настоящее руководство и имеющие группу допуска по электробезопасности не ниже 3.

Корпус выпрямителя должен быть заземлен, для чего болт заземления должен быть соединен с контуром заземления.

Запрещается работа выпрямителя с открытой дверью!

Осмотр, чистку или ремонт выпрямителя проводить только при выключенном сетевом напряжении, отключенной аккумуляторной батареи и разряженных конденсаторах силового фильтра (неоновые индикаторы на силовых блоках не должны светиться).

При проведении пуско-наладочных работ необходимо соблюдать следующие требования:

а) следует использовать осциллограф с гальваноразвязанными входами и с заземленным корпусом;

б) паяльник должен быть гальванически развязан от сети;

в) недопустимо попадание сетевого напряжения на выходные клеммы выпрямителя;

г) необходимо предпринять меры по защите элементов в системе управления и силовой части от статического электричества.

2.3 Условия пожарной безопасности

В помещении, где установлен выпрямитель, запрещается хранить горючие вещества и материалы.

2.4 Порядок установки, размещение, монтаж

Выпрямитель должен быть установлен в помещении с условиями, указанными в п. 1.2.9.

Дверь должна свободно открываться.

Подвод кабелей осуществляется снизу шкафа ВЗПС. Автоматический выключатель QF1 –защита силового ввода, QF2 –защита выхода выпрямителя.

Подключить ввод питающей сети, кабель нагрузки, канал связи с термодатчиком и линии сигналов «Авария» и «Неисправность» в соответствии с рисунком 3.

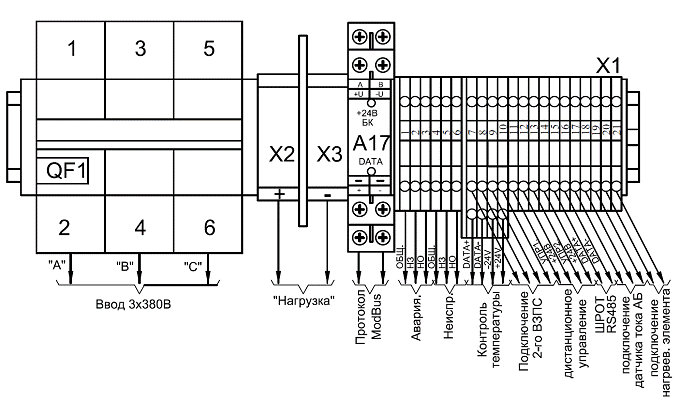

Рисунок 3 - Расположение клемм для подключения ввода питающей сети, нагрузки, линии сигналов «АВАРИЯ» и «НЕИСПР.», второго ВЗПС, канала связи с датчиком температуры АБ и блока ModBus.

Для обеспечения связи выпрямителя с устройствами верхнего уровня по интерфейсу ModBus RTU необходимо осуществить подключение цепей «A(-)» и «B(+)» внешнего устройства к соответствующим к клеммам «-» и «+» (нижний ряд) блока контроллера ModBus.

Для обеспечения дистанционного управления работой выпрямителя необходимо подключить внешнее замыкающее устройство:

- для временного выключение выпрямителя необходимо замкнуть цепь УПР1 (клемма Х1/11) и +24В (клемма Х1/12). При размыкании цепи УПР1 и +24В аппарат должен запуститься в штатном режиме;

- для временного снижения выходного напряжения АБ до UАБ = 2,3 * N (где - 2,3 – напряжение на элементе АБ; N – количество элементов АБ) необходимо замкнуть цепь УПР2 (клемма Х1/13) и +24В (клемма Х1/14). При размыкании цепи УПР2 и +24В аппарат должен запуститься в штатном режиме.

Заземление корпуса выпрямителя выполнить проводом сечением не менее 6мм2. В конструкции корпуса предусмотрено два заземляющих болта.

При параллельном включении двух выпрямителей по выходу необходимо обеспечить коммутацию выходных кабелей на внешнем клеммнике.

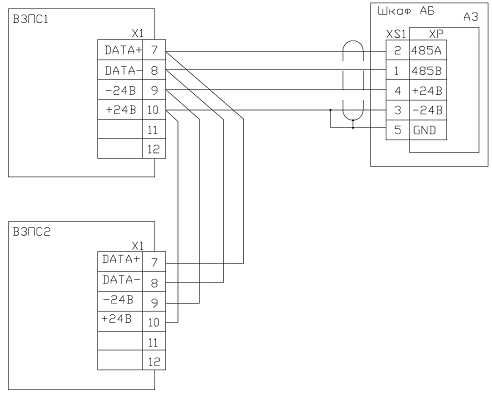

Схема соединения двух ВЗПС с одним датчиком температуры представлена на рисунке 4

Рисунок 4 - Схема соединения двух ВЗПС с одним датчиком температуры

2.5 Предварительная проверка и настройка

На этом этапе проводится контрольный осмотр шкафа:

а) осмотр силовых блоков, особое внимание необходимо обратить на затяжку резьбовых соединений силовых проводов.

б) осмотр креплений плат СУ, вентиляторов и кабелей внутренней разводки.

3 Эксплуатация

3.1 Включение, выключение

3.1.1 Включить все автоматические выключатели, закрыть дверь. Дождаться появления на дисплее заставки (для выпрямителя с расширенным температурным диапазоном заставка появится после прогрева выпрямителя с закрытой дверью до плюсовой температуры). Нажатием любой кнопки войти в основное меню. При необходимости, с помощью меню «ЗАДАНИЕ РЕЖИМОВ» откорректировать выходные параметры.

3.1.1.1 Режим работы «Ручное управление»

В основном меню выбрать подменю «ЗАДАНИЕ РЕЖИМОВ». Для задания ручного режима управления необходимо нажать [1] – «РУЧНОЕ УПРАВЛЕНИЕ». Появляется окно, в котором произвести установку параметров, определяемых применяемыми АБ.

3.1.1.2 Автоматические методы заряда «I», «UI», «IUI» и «Выравнивающий заряд»

В основном меню выбрать подменю "ЗАДАНИЕ РЕЖИМОВ". Для задания автоматических методов заряда нажать [2] – «ЗАДАНИЕ ПАРАМЕТРОВ» и задать параметры АБ. Вернуться в подменю "ЗАДАНИЕ РЕЖИМОВ" и выбрать метод заряда. В меню метода заряда произвести установку параметров выбранного метода. Вернуться в основное меню и войти в меню «КОНТРОЛЬ СОСТОЯНИЯ».

3.1.1.3 Произвести пуск выпрямителя можно нажатием кнопки «ПУСК» из любого меню.

3.1.1.4 При параллельном включении двух выпрямителей для обеспечения максимального выходного тока необходимо установить одинаковые уставки напряжения и максимальные уставки тока на обоих выпрямителях.

3.1.1.5 При параллельном включении двух выпрямителей необходимо:

1) Соединить одноименные контакты клеммной колодки X1 на обоих выпрямителях. Цепи и соответствующие номера контактов указаны в таблице 2.

Таблица 2

Номер контакта клеммной колодки Х1 «Ведущий» ВЗПС	Наименование цепи	Номер контакта клеммной колодки Х1 «Ведомый» ВЗПС
7	+DATA	7
8	-DATA	8
10	+24В	10
9	-24В	9

2) Назначить из меню «Параллельная работа» один выпрямитель «ведущим», другой «ведомым».

Внимание! При соединении по каналу RS-485, не допускается установка обоих выпрямителей в режим "Ведущий".

В режиме «Переключение» выпрямители будут переключаться согласно заданным значениям временных параметров, установленных в «ведущем». Временные параметры, установленные в «ведомом», значения не имеют!

3.1.1.6 В случае поставки, прибор контроля температуры ТСТ11 подключается по каналу RS-485 к клеммной колодке X1 (при параллельном включении - к любому выпрямителю). Цепи и соответствующие номера контактов указаны в таблице 3.

Кабель с разъемом находится в аккумуляторном шкафу.

Таблица 3

Номер контакта клеммной колодки X1	Наименование цепи	Номера контактов разъема прибора контроля температуры
7	+DATA	2
8	-DATA	1
9	- 24В	3
10	+ 24В	4
	Экран	5

3.1.2 Остановка выпрямителя производится нажатием кнопки «СТОП» из любого меню. Выключение выпрямителя производится отключением автоматических выключателей QF2 и QF1 при необходимости.

3.2 Заводские установки параметров

Внимание: В поставляемом с завода-изготовителя выпрямителе применен следующий пароль – 0000!

4 Техническое обслуживание

4.1 Общие указания

Обслуживание выпрямителя должно производиться в соответствии с ”Межотраслевыми Правилами по охране труда при эксплуатации электроустановок”, ”Правилами технической эксплуатации электроустановок потребителей” и требованиями, изложенными в настоящем руководстве.

4.2 Меры безопасности

Осмотр, чистка и ремонт выпрямителя должны производиться только при полностью снятом напряжении, т. е. при отключенных входных автоматических выключателях и отключенной аккумуляторной батареей.

Перед открыванием двери выпрямителя необходимо подождать не менее
5 минут после выключения, чтобы разрядились конденсаторы фильтра.

4.3 Порядок технического обслуживания выпрямителя

4.3.1 Для контроля и поддержания технического состояния выпрямителя следует проводить техническое обслуживание согласно таблице В.1 приложения В.

Результат технического обслуживания заносится в таблицу 4.

Методика проведения технического обслуживания представлена в приложении Г.

Квалификационная группа по электробезопасности персонала, обслуживающего выпрямитель, должна быть не ниже третьей.

4.3.2 Некоторые виды ремонтов, после возникновения аварии, могут быть произведены персоналом пользователя после консультации с представителем сервисной группы изготовителя.

При замене вентиляторов обратить внимание на аккуратную разборку и сборку разъема, через который подключены вентиляторы.

5 Текущий ремонт

5.1 Общие указания

Текущий ремонт выпрямителя должен производиться в соответствии с ”Межотраслевыми Правилами по охране труда при эксплуатации электроустановок”, ”Правилами технической эксплуатации электроустановок потребителей” и требованиями, изложенными в настоящем руководстве.

Квалификационная группа по технике безопасности персонала, производящего текущий ремонт выпрямителя, должна быть не ниже третьей.

5.2 Меры безопасности

Меры безопасности при текущем ремонте указаны в 2.2, 2.3, 4.2.

6 Хранение

6.1 Консервация и упаковка

6.1.1 Выпрямитель поставляется защищенный консервирующими средствами и в упаковочной таре. Консервации подвергаются болты заземления, а также открытые контактные поверхности.

6.1.2 Эксплуатационная документация упакована отдельно и вложена внутрь общей тары.

6.1.3 Выпрямитель должен храниться в помещении при температуре не ниже минус 30°С, относительной влажности не более 80% и отсутствии едких газов. Хранение химикатов в одном помещении с выпрямителем не допускается. При длительном хранении распакованного выпрямителя не реже одного раза в 6 месяцев проводить осмотр с восстановлением консервации в случае повреждения.

6.2 Расконсервация и переконсервация

6.2.1 Заводская консервация рассчитана на один год хранения. По истечении года выпрямитель должен быть подвергнут переконсервации. При этом необходимо стереть чистой, сухой ветошью пыль и загрязненную смазку со всех деталей выпрямителя.

6.2.2 При консервации использовать следующие материалы:

1) Бензин Б-95/130 для очистки деталей от грязи;

2) Смазку ПВК ГОСТ 19537 или какую-либо иную, гарантирующую срок действия консервации не менее одного года. Консервацию наносить в помещении при температуре не менее 12°С и относительной влажности не выше 70%.

7 Транспортирование

Условия транспортирования выпрямителя:

1) В части воздействия климатических факторов – закрытые площадки в макроклиматических районах с умеренным и холодным климатом в атмосфере любого типа, температура воздуха от -50°С до +50°С, верхнее значение относительной влажности 100% при 25ºС, среднемесячное значение относительной влажности в более теплый и влажный период 80% при температуре 20°С, при воздействии солнечного излучения и пыли;

2) В части воздействия механических факторов – перевозка без перегрузок железнодорожным транспортом; перевозки без перегрузок автомобильным транспортом по дорогам с асфальтом и бетонным покрытием на расстояние до 1000 км или булыжным и грунтовым дорогам на расстояние до 50 км со скоростью до 40 км/ч; перевозки различным видом транспорта, кроме воздушного, совместно с автомобильным, отнесенным к настоящим условиям, с общим числом перегрузок не более 2.

3) При размещении выпрямителя на транспортных средствах, необходимо их раскрепить деревянными брусьями, предупреждающими перемещение выпрямителя.

4) При транспортировании, погрузке, разгрузке и перемещении выпрямитель нельзя кантовать и подвергать сильным толчкам и крену.

5) Срок транспортирования и промежуточного хранения при перегрузках входит в общий срок сохраняемости выпрямителя и не должен превышать один месяц.

6) Положение при транспортировании указано на упаковке.

8 Утилизация

8.1 Ввиду отсутствия в выпрямителе экологически опасных материалов, по окончании эксплуатации выпрямителя, каркас, составные элементы и узлы выпрямителя, изготовленные из пластмассы, черных и цветных металлов, могут быть использованы по усмотрению заказчика.

9 Гарантии изготовителя

9.1 Предприятие-изготовитель гарантирует соответствие выпрямителя требованиям ГОСТ 18142.1 и технических условий ТУ при соблюдении потребителем правил и условий транспортирования, хранения, монтажа и эксплуатации.

9.2 Гарантийный срок эксплуатации установлен 36 месяцев со дня ввода изделия в эксплуатацию, но не более 42 месяцев от даты поставки потребителю.

9.3 Гарантийные обязательства при эксплуатации наступают при условии проведения пуско-наладочных работ специалистами «Электра», либо специалистами авторизованных сервисных организаций.

Для вызова специалистов необходимо отправить «Заявку на постановку на гарантийное обслуживание» на предприятие-изготовитель.

Формы бланков заявки и талона на гарантийное обслуживание приведены в приложении Б.

10 Учет технического обслуживания

Учет технического обслуживания выпрямителя при эксплуатации отражается в таблице 4.

Таблица 4

Дата	Вид техни-ческого обслуживания	Наработка	Основание (наименование, номер и дата документа)	Должность, фамилия и подпись.	Приме-чание
после последнего ремонта	с начала эксплуатации	выпол- нившего работу	прове- рившего работу

11 Комплектность

11.1 В комплект поставки выпрямителя ВЗПС входят изделия и документация, указанные в таблице 5.

11.2 В графе "Кол. шт." ставится прочерк, если изделие не поставляется.

Таблица 5

Наименование изделия	Кол-во, шт.	Зав. №	Примечание
Выпрямитель зарядно-подзарядный ВЗПСУХЛ4
Выпрямитель зарядно-подзарядный ВЗПСУХЛ4
Ключ шкафа выпрямителя
Шкаф ввода ШВ-01-УХЛ4			См. примечание 1
Ключ шкафа ввода			См. примечание 1
Комплект запасных частей ЕТАВ.305653.002 в составе:			См. примечание 2
Устройство защиты от перенапряжений OVR T2 3L 40 275P Кат. № 2СТВ803853R2400
Пленочная клавиатура TFH-R-2471			Панель клавиатуры ЕТАВ.758826.001
ЕТАВ.421415.002 CD-R “Программа проверки интерфейсов верхнего уровня”	1		CD-R диск
«Выпрямитель зарядно-подзарядный ВЗПС-___-220-1-УХЛ4» Руководство по эксплуатации	1
Примечания 1. В случае заказа, при самостоятельной поставке выпрямителя. 2. В случае заказа.

12 Габаритные, установочные и присоединительные размеры шкафа выпрямителя
