ОКП
|
|
СОДЕРЖАНИЕ
Лист
1 Описание и работа. 4
1.1 Назначение. 4
1.2 Характеристики. 4
1.3 Показатели надежности. 7
1.4 Конструкция и состав. 8
1.5 Устройство и работа. 9
2 Подготовка к использованию.. 23
2.1 Общие указания. 23
2.2 Указания мер безопасности. 23
2.3 Условия пожарной безопасности. 23
2.4 Порядок установки, размещение, монтаж.. 23
2.5 Предварительная проверка и настройка. 25
3 Эксплуатация. 26
4 Техническое обслуживание. 28
5 Текущий ремонт. 29
5.1 Общие указания. 29
5.2 Меры безопасности. 29
6 Хранение. 29
7 Транспортирование. 30
8 Утилизация. 30
9 Гарантии изготовителя. 31
10 Учет технического обслуживания. 32
11 Комплектность. 33
12 Габаритные, установочные и присоединительные размеры шкафа выпрямителя. 34
13 Свидетельство о приемке. 35
14 Свидетельство об упаковывании. 36
Приложение А (обязательное) Протокол приемо-сдаточных испытаний. 37
Приложение Б (информационное) Бланки гарантийного талона и заявки на гарантийное
обслуживание. 38
Приложение В (обязательное) Сроки проведения и виды технического обслуживания. 40
Приложение Г (обязательное) Методика проведения гарантийного
технического обслуживания. 41
Приложение Д (информационное) Описание протокола ModBus RTU и карта
распределения памяти. 47
Приложение Е (информационное) Описание установки программы связи с ПК
по интерфейсу RS-485. 53
Настоящее руководство по эксплуатации (далее - РЭ), совмещенное с паспортом, распространяется на выпрямители зарядно-подзарядные ВЗПС (далее по тексту – выпрямитель).
РЭ предназначено для ознакомления с принципом работы и конструкцией выпрямителя, а также для обеспечения правильного технического обслуживания при транспортировании, хранении, монтаже и эксплуатации. Соблюдение требований РЭ обеспечит длительную и безотказную работу выпрямителя.
РЭ распространяется на все варианты исполнения выпрямителя ВЗПС-__-220-1_-УХЛ4 (варианты исполнения представлены в таблице 1).
Выпрямитель содержит компоненты, которые находятся под высоким напряжением даже после его отключения от питающей сети. В связи с этим, для соблюдения правил техники безопасности, все работы во время установки, профилактики и ремонта оборудования должны выполняться только квалифицированными специалистами, прошедшими обучение и имеющими группу допуска не ниже III до 1000 В.
Изложение материалов в РЭ ведется в соответствии с конкретными особенностями выпрямителя, сигналы и функциональные группы по обозначениям совпадают с принятыми на принципиальных схемах.
ВНИМАНИЕ: В Выпрямителе используется высокое напряжение, опасное для жизни человека.
1 Описание и работа
1.1 Назначение
Выпрямитель является полупроводниковым регулируемым преобразователем трехфазного переменного напряжения в постоянное.
Выпрямитель предназначен:
- для обеспечения бесперебойного питания потребителей стабилизированным постоянным напряжением;
- для обеспечения заряда аккумуляторных батарей, подключаемых отдельно или в буферном режиме с нагрузкой;
- для обеспечения подзаряда аккумуляторных батарей подключаемых отдельно или в буферном режиме.
1.2 Характеристики
1.2.1 Питание – трехфазная сеть переменного тока напряжением согласно таблице 1, частотой от 49 до 60 Гц.
Таблица 1
Вариант исполнения | Номинальный выходной ток, [А] | Максимальный выходной ток, [А] | Номинальная выходная мощность, [кВт] | Питающая сеть -15%, + 10% |
ВЗПСУХЛ4 | 46 | 50,6 | 11,5 | 3х220В |
ВЗПСУХЛ4 | 80 | 88 | 20 | 3х380В |
1.2.2 Выходные характеристики:
а) номинальное выходное напряжение 220/230В;
б) диапазон изменения уставки выходного напряжения 48÷260 В;
в) регулирование уставки напряжения дискретно с шагом 1В;
г) номинальный и максимальный выходные токи согласно таблице 1;
д) диапазон регулирования уставки выходного тока от 1А до максимального, дискретно с шагом 0,1А;
е) номинальная выходная мощность согласно таблице 1.
1.2.3 Коэффициент пульсаций тока и напряжения при работе на активную нагрузку
не более 0,5 %.
1.2.4 Коэффициент полезного действия при номинальной нагрузке не менее 0.93.
1.2.5 Степень защиты оболочки IP21, IP51.
1.2.6 Выпрямитель должен эксплуатироваться в закрытых отапливаемых помещениях (климатическое исполнение УХЛ, категория размещения 4), при следующих условиях:
- Высота над уровнем моря до 1000 м при номинальной нагрузке. При увеличении высоты – снижение нагрузки на 1% на каждые 100 м;
- Температура окружающей среды от +1 до + 40 °С;
- Для исполнения IP51 в комплекте со ШРОТ-01-02-УХЛ4, с расширенным диапазоном рабочих температур, температура окружающей среды от минус 25 до + 40 °С;
- Относительная влажность воздуха не более 80% при температуре +25 °С;
- Окружающая среда не взрывоопасна, не содержит токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
- Место установки выпрямителя должно быть защищено от попадания масла, воды, эмульсии и т. д.;
- Рабочее положение – вертикальное, допускается отклонение до 5° в любую сторону;
- Отсутствие непосредственного воздействия солнечной радиации;
- Содержание токонепроводящей пыли в помещении и охлаждающем воздухе не более 0,7 мг/м3 (для IP21).
1.2.7 Выпрямитель обеспечивает выдачу сигналов типа «сухой контакт» - «Авария» и «Неисправность». Перекидные контакты реле обеспечивают коммутацию переменного тока до 1 А при напряжении ~220 В и постоянного тока до 0,3 А при напряжении =250 В при работе на активную нагрузку.
Сигнал «Авария» выведен на контакты 1÷3 клеммной колодки Х1 (при наличии сигнала 1-ОБЩ; 2-НЗ; 3-НР) и формируется в случаях, когда возникает серьезная неисправность и происходит выключение выпрямителя:
- понижения входного напряжения ниже допустимого;
- повышения входного напряжения выше допустимого;
- возникновения сигнала аварии транзисторов силового блока;
- перегрева выпрямителя;
- перекоса напряжений в силовом блоке.
Сигнал «Неисправность» выведен на контакты 4-6 клеммной колодки Х1 (при наличии сигнала 4-ОБЩ; 5-НЗ; 6-НР) и формируется в случаях когда обнаруженная неисправность не приводит к выключению выпрямителя:
- снижения сопротивления изоляции между выходными шинами и корпусом;
- при неисправности термодатчика батареи;
- при неисправности термодатчика силового блока;
- при температуре окружающей среды ниже минус 4°С; при включенной опции «Запрет работы при T<0» меню КОНФИГУРАЦИЯ - при температуре окружающей среды ниже 0°С.
Пользователь может устанавливать по своему желанию формирование сигналов «Авария» либо «Неисправность» в следующих событиях:
- при перегреве аккумуляторной батареи;
- при глубоком разряде аккумуляторной батареи;
- при заряде аккумуляторной батареи выше допустимого значения;
- при обрыве цепи АБ.
1.2.8 Выпрямитель сигнализирует о нарушении изоляции каждого полюса сети потребителя, если сопротивление менее 150 кОм. Порог срабатывания сопротивления изоляции, сигнализирующий о нарушении, может быть изменен пользователем в диапазоне от 15 до 150 кОм с шагом 15 кОм.
1.2.9 Выпрямитель имеет возможность подключения к системе управления верхнего уровня по каналу RS-485 (витая пара, протокол ModBus RTU) и обеспечивает дистанционное управление, контроль текущего состояния и считывание протокола состояний выпрямителя.
Описание протокола ModBus RTU и карта распределения памяти выпрямителя приведены в приложении Д.
1.2.10 Выпрямители могут объединяться параллельно по выходу и работать на одну батарею с целью резервирования или увеличения суммарного выходного тока. При этом выпрямители работают одновременно или поочередно по задаваемому оператором циклу.
1.2.11 Выпрямитель обеспечивает, в автоматических режимах работы, возможность корректировки тока заряда и подзарядного напряжения, в зависимости от температуры аккумуляторной батареи.
1.2.12 Выпрямитель поддерживает постоянство установленного напряжения в режиме стабилизации напряжения ±1В при изменении тока нагрузки от 5 до 100% номинального значения.
1.2.13 Выпрямитель в режиме стабилизации тока поддерживает установленное значение номинального тока не более ±0,1А при изменении напряжения на нагрузке во всем диапазоне регулирования.
1.2.14 Габаритные размеры выпрямителя приведены в разделе 12.
1.2.14.1 Масса выпрямителя не более 70 кг.
1.2.15 Выпрямитель, при перегрузке или коротком замыкании на выходе, переходит в режим стабилизации заданного значения тока, за счет снижения выходного напряжения.
1.2.16 При пропадании, или снижении (превышении) напряжения питающей сети ниже (выше) допустимого уровня выпрямитель выключается, а при восстановлении напряжения питающей сети автоматически включается с сохранением заданного режима работы (режим АПВ).
1.2.17 Выпрямитель обеспечивает режимы работы для заряда аккумуляторных батарей:
- режим работы «Ручное управление» для заряда и подзаряда аккумуляторных батарей в буферном режиме с нагрузкой;
- автоматические методы «I», «IU» и «IUI» заряда аккумуляторных батарей;
- метод «Выравнивающий заряд», применяется после глубокого разряда или недостаточного заряда аккумуляторных батарей.
Примечание - Методы заряда АБ описаны в «Инструкции 32500-Р по установке, обслуживанию и эксплуатации стационарных герметичных свинцово-кислотных, необслуживаемых в течение всего срока службы аккумуляторов серии А500» фирмы «Зонненшайн».
1.2.18 Выпрямитель обеспечивает режим ограничения выходной мощности при перегреве охладителя выше допустимого предела с целью предотвращения срабатывания тепловой защиты и выключения силового блока.
1.2.19 Выпрямитель обеспечивает режим периодического контроля, с интервалом от 1 часа до 48 часов, целостности цепи подключения аккумуляторной батареи.
1.2.20 Выпрямитель, через внешнее переключающее устройство, обеспечивает:
- дистанционный ПУСК / СТОП выпрямителя (сигнал - УПР1);
- при неисправности принудительно-вытяжной вентиляции помещения АБ снижение напряжения в режимах уравнительного или ускоренного заряда (сигнал - УПР2).
1.3 Показатели надежности
1.3.1 Средняя наработка на отказ, не менее 100000 часов. Средняя наработка на отказ устанавливается с учетом замены комплектующих изделий выработавших ресурс.
1.3.2 Среднее время восстановления, не более 1 часа.
1.3.3 Средний срок службы не менее 20 лет, при γ = 80%. Средний срок службы устанавливается с учетом замены отказавших комплектующих изделий и монтажных проводов.
1.3.4 Ресурс 180000 часов при γ = 80%.
1.4 Конструкция и состав
1.4.1 Выпрямитель состоит из шкафа выпрямителя.
1.4.2 Структура условного обозначения выпрямителя:
ВЗПС - ХХ – 220– 1 Х – УХЛ4
 |
Пример записи обозначения выпрямителя при заказе или в документации другого изделия: «Выпрямитель зарядно-подзарядный серии С» ВЗПСУХЛ4 исполнение IP21/IP51 ТУ.
1.4.3 Выпрямитель включает в себя силовой блок с трансформаторно-реакторным узлом, систему управления, дисплей с клавиатурой и защитно-коммутационное оборудование.
В состав защитно-коммутационного оборудования входят:
- QF1 - ввод питающей сети;
- QF2 - подключение нагрузки к выходной шине ВЗПС.
1.5 Устройство и работа

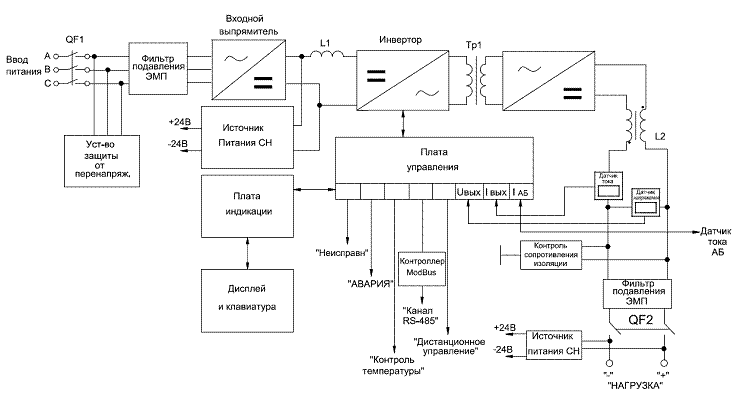

Блок-схема выпрямителя представлена на рисунке 1.
Рисунок 1 - Блок-схема выпрямителя
1.5.1 Устройство и работа выпрямителя
Выпрямитель преобразует переменное трехфазное напряжение питающей в постоянное выходное напряжение.
Выпрямитель функционально состоит из низкочастотного трехфазного выпрямителя, сглаживающего фильтра, инвертора, трансформатора и выходного высокочастотного выпрямителя с LC фильтром.
Сетевое напряжение поступает на неуправляемый трехфазный выпрямитель, с выхода которого постоянное напряжение, через сглаживающий LC-фильтр, подается для питания инвертора. Инвертор выполнен по полумостовой схеме на основе интеллектуального IGBT-модуля фирмы Mitsubishi, что позволяет применить широтно-импульсную модуляцию с частотой около 12 кГц.
В качестве нагрузки в диагональ полумоста включена первичная обмотка трансформатора. Напряжение с вторичной обмотки выпрямляется диодами выходного выпрямителя и через выходной LC-фильтр поступает на нагрузку.
В IGBT-модуль встроен драйвер управления силовыми транзисторами, который выполняет следующие функции:
- формирование сигналов управления транзисторами верхнего и нижнего плечей;
- контроль тока и аппаратную защиту транзисторов;
- формирование сигнала токовой защиты;
- контроль температуры кристалла и температурную защиту.
Сигналы управления и защиты гальванически развязаны от системы управления схемой опторазвязок. Управление работой силовых транзисторов и контроль напряжения питания инвертора осуществляется платой управления, работа которой описана в 1.5.2.
Конструктивно силовой блок выполнен в виде моноблока, на котором размещены все элементы схемы за исключением дросселей сглаживающих фильтров и трансформатора, которые конструктивно объединены в трансформаторно-реакторный блок. Печатные платы LC-фильтра, опторазвязки и инвертора, вместе с IGBT-модулем, датчиком температуры и диодами входного и выходного выпрямителей крепятся на алюминиевом охладителе. Сбоку, на оребрении охладителя, установлены два вентилятора, еще два вентилятора установлены в нижней части выпрямителя. Включение и изменение режима работы вентиляторов зависит от температуры охладителя. Вентиляторы включаются на минимальных оборотах при температуре охладителя 41±2ºС и выходят на максимальную производительность при температуре 55±2ºС.
1.5.2 Устройство и работа системы управления
1.5.2.1 Система управления (СУ) состоит из следующих функциональных узлов:
- плата управления;
- плата индикации;
- плата контроля изоляции;
- плата датчиков;
- графический жидкокристаллический дисплей и клавиатура;
- датчика температуры охладителя.
Алгоритм, программа работы, заданные параметры и протокол аварийных ситуаций выпрямителя содержаться в микроконтроллере платы управления.
1.5.2.2 Схемы плат управления и индикации выполнены на основе микроконтроллеров ATmega 128. Обмен данными между ними осуществляется по последовательному интерфейсу SPI, который организован по трем сигнальным проводам:
- SCK - тактовый сигнал;
- MOSI - сигнал передачи данных от платы управления к плате индикации;
- MISO - сигнал передачи данных от платы индикации к плате управления.
1.5.2.3 Работа системы управления происходит следующим образом
Контроллер платы управления периодически, через фиксированные интервалы времени, производит:
- проверку состояния автоматических выключателей QF1, QF2;
- измерение:
· UD1 – напряжение на конденсаторах верхнего плеча полумоста силового блока;
· UD2 – напряжение на конденсаторах нижнего плеча полумоста силового блока;
· UВЫХ – напряжение на выходе выпрямителя;
· IБАТ – ток в цепи батареи (со знаком);
· IВЫХ – ток на выходе выпрямителя;
- контроль сигналов аварии с IGBT-модулей силового блока;
- контроль сигнала о снижении сопротивления изоляции;
- выдачу импульсов управления на транзисторы силового блока;
- контроль температуры охладителя с выдачей сигнала управления вентиляторами;
- передачу и прием информации платы индикации;
- связь по интерфейсу RS-485 со ШРОТ-01-УХЛ4 и прибором контроля температуры АБ (при их наличии);
- связь по интерфейсу RS-485 (протокол Modbus RTU) с системой управления верхнего уровня;
- протоколирование во внутренней, энергонезависимой памяти изменение состояния выпрямителя.
По командам, поступающим с платы индикации, плата управления осуществляет включение, выключение, настройку параметров выпрямителя, а также выдает по интерфейсу SPI на плату индикации информацию о текущем состоянии выпрямителя и аварийных ситуациях. В случае возникновения аварийной ситуации выпрямитель выключается, на панели индикации загорается светодиод «Авария» и формируется сигнал «Авария».
1.5.3 Панель индикации
Панель индикации расположена на передней панели выпрямителя и включает в себя
- плату индикации;
- графический ЖКИ - дисплей (дисплей);
- клавиатуру.
Внешний вид панели индикации приведен на рисунке 2.
1.5.3.1 Плата индикации предназначена для опроса нажатых на клавиатуре кнопок, вывода на дисплей информации и обмена данными с платой управления.
1.5.3.2 Дисплей и клавиатура
Клавиатура выполнена в виде пленочной аппликации и размещена на передней стороне дверки. Дисплей закреплен с задней стороны.
Рисунок 2 - Внешний вид панели индикации
1.5.4 Интерфейс пользователя
1.5.4.1 После включения выпрямителя (см. п.3.1) на дисплее появляется заставка, в нижней строке которой отображается номер версии и дата создания программного обеспечения (далее - ПО). После нажатия любой кнопки на клавиатуре, заставка гаснет и отображается основное меню.
Примечание - В зависимости от функций, выполняемых выпрямителем, номер версии ПО может отличаться от приведенной в заставке.
Далее, в качестве примера, приводится информация, выводимая на дисплей, для варианта исполнения выпрямителя ВЗПСУХЛ4.
В рабочем окне основного меню перечислены доступные в данный момент дополнительные меню (подменю). В этом и всех последующих окнах меню в правом нижнем углу индицируется текущее время, а в нижнем левом углу температура охладителя силового блока и АБ. В левой части рабочего окна отображаются номера кнопок, которые необходимо нажать на клавиатуре, для входа в соответствующие им подменю. Возврат из любого подменю в предыдущее меню, осуществляется нажатием кнопки «
».
1.5.4.2 Меню «КОНТРОЛЬ СОСТОЯНИЯ»
В первой строке окна отображается выбранный режим заряда АБ, который задается из меню «ЗАДАНИЕ РЕЖИМОВ». Возможные варианты сообщений:
«РУЧН. УПР»;
«ВЫР. ЗАРЯД»;
«Метод U»;
«Метод IU»;
«Метод IUI».
Во второй строке рабочего окна индицируется состояние силового блока. Возможные варианты сообщений:
«ОСТАНОВ»,
«РАБОТА».
В третьей строке – сообщения о неисправностях. Возможные варианты сообщений:
«НЕИСПР. НЕТ»,
«НЕИСПР.»,
«АВАРИЯ».
В нижней строке отображается состояние дискретных сигналов дистанционного управления УПР1 и УПР2.
При замыкании цепи УПР1 и +24В (УПР1: ВКЛ) происходит выключение выпрямителя, на дисплее индицируется
При размыкании цепи УПР1 и +24В (УПР1: ВЫКЛ) выпрямитель должен запуститься в штатном режиме.
При замыкании цепи УПР2 и +24В (УПР2: ВКЛ) должно произойти снижение выходного напряжения АБ до UАБ = 2,3 * N, где:
- 2,3 – напряжение на элементе АБ;
- N – количество элементов АБ.
На дисплее будет индицироваться:
При размыкании цепи УПР2 и +24В (УПР2: ВЫКЛ) выпрямитель должен запуститься в штатном режиме.
Также, в данном окне на дисплей выводятся измеренные значения:
Uвых – напряжение на выходе выпрямителя;
Iвых – ток на выходе выпрямителя;
IАБ – ток АБ (со знаком ‘-‘ при разряде АБ).
Включение выпрямителя осуществляется нажатием кнопки «ПУСК», выключение – «СТОП». Включение и выключение выпрямителя также доступно из любого меню, с последующим автоматическим переходом в меню «КОНТРОЛЬ СОСТОЯНИЯ».
Возврат из меню «КОНТРОЛЬ СОСТОЯНИЯ» в основное меню осуществляется нажатием кнопки «
».
1.5.4.3 Меню «ЗАДАНИЕ РЕЖИМОВ»
Из данного меню можно выбрать режим заряда АБ и ввести параметры заряда.
При работе без АБ можно задать режим ручного управления, для этого необходимо нажать [1] – «РУЧНОЕ УПРАВЛЕНИЕ». В этом режиме не осуществляется контроль за состоянием АБ (не контролируется разряд и перезаряд АБ и не измеряется температура АБ).
Для автоматического заряда и подзаряда АБ – необходимо в меню «ЗАДАНИЕ РЕЖИМОВ» сначала выбрать пункт меню [2] и установить параметры АБ:
Пункт [1] данного меню позволяет установить количество элементов в АБ.
Пункты [2] и [4] задают минимальное и максимальное допустимые значения напряжения на одном элементе АБ, а пункты меню [3] и [5] позволяют определить реакцию выпрямителя на выход напряжения на АБ за допустимые пределы – «АВАРИЯ» или «НЕИСПР.».
Далее, в меню «ЗАДАНИЕ РЕЖИМОВ», выбрать один из пунктов [3] … [6] для задания параметров выбранного метода заряда.
В рабочем окне каждого из меню методов заряда указаны параметры, доступные для редактирования, а справа пиктограмма, поясняющая метод заряда.
Для выбора параметра, который нужно откорректировать, необходимо нажать кнопку с номером параметра. Около выбранного (доступного для изменения) параметра появится курсор, после чего набрать значение параметра на цифровой клавиатуре. Для окончания редактирования и записи параметра необходимо нажать кнопку «ВВОД», при этом курсор погаснет и можно выбирать новый параметр для редактирования. В процессе редактирования любого параметра контролируется выход его за допустимые пределы, и в случае некорректного ввода, значение параметра принимает максимальное или минимальное значение.
Отредактированные параметры и выбранный метод заряда вступят в силу только после подтверждения выбора нажатием одной из кнопок «ВВОД» или «ПУСК». При нажатии кнопки “ПУСК” выпрямитель включается и переключается на меню «КОНТРОЛЬ СОСТОЯНИЯ», а при нажатии кнопки «ВВОД» (при включенном выпрямителе) происходит изменение параметров и метода заряда “на ходу”, без выключения выпрямителя.
Возврат из подменю «ЗАДАНИЕ РЕЖИМОВ» в основное меню осуществляется нажатием кнопки «».
1.5.4.4 Меню «ДИАГНОСТИКА»
В этом меню можно посмотреть список последних записанных в память системы управления сообщений. Сообщения заносятся и протоколируются автоматически, после возникновения какой-либо аварийной ситуации, а также при каждом включении и выключении выпрямителя. Сообщения сохраняются в энергонезависимой памяти СУ. Пролистать список записей, можно нажимая кнопки "↑" и "↓".
В нижнем правом углу индицируется порядковый номер записи.
Возврат из меню «ДИАГНОСТИКА» в основное меню осуществляется нажатием кнопки «». Память СУ рассчитана на 100 записей, при переполнении памяти стирается запись с самым меньшим порядковым номером (самой ранней датой) и заменяется новой.
Возможны следующие сообщения:
1. «Неисправности нет»;
2. «Авария СБ » - формируется сигнал «Авария», сигнализирующий о возникновении сигнала аварии транзисторов силового блока, выпрямитель выключается.
3. «Ud – меньше нормы» - входное напряжение ниже нормы на 30%, формируется сигнал «Авария», выпрямитель выключается;
4. «Ud – больше нормы» - входное напряжение выше нормы на 30%, формируется сигнал «Авария», выпрямитель выключается;
5. «Перекос Ud1-Ud2» - возникла ассиметрия в цепях питания силового блока более 70В, формируется сигнал «Авария», выпрямитель выключается;
6. «Перегрев СБ» - формируется сигнал «Авария» сигнализирующий о перегреве охладителя силового блока, выпрямитель выключается;
7. «UAB – выше нормы» - формируется сигнал «Авария» или «Неисправность» (опция [5] меню «ЗАДАНИЕ ПАРАМЕТРОВ АБ»);
8. «AB – разряжена» - формируется сигнал «Авария» или «Неисправность» (опция [3] меню «ЗАДАНИЕ ПАРАМЕТРОВ АБ»);
9. «Перегрев АБ» - формируется сигнал «Авария» или «Неисправность» (опция [4] меню «КОНТРОЛЬ ТЕМПЕРАТУРЫ АБ»);
10. «Нарушение изоляции +/-» - формируется сигнал «Неисправность», сигнализирующий о нарушении сопротивления изоляции шин АБ и отходящих линий (+/-) по отношению к корпусу, выпрямитель продолжает работать;
11. «Обрыв датчика Таб» - отсутствует связь с датчиком температуры АБ, формируется сигнал «Неисправность», выпрямитель продолжает работать, выключаются режимы термокомпенсации и контроля перегрева АБ;
12. «QFout - выключен» - выключен выходной автоматический выключатель, формируется сигнал «Авария», выпрямитель выключается;
13. «QFab - выключен» - выключен автоматический выключатель АБ, формируется сигнал «Авария», выпрямитель выключается;
14. «Обрыв цепи АБ» - формируется сигнал «Неисправность», выпрямитель продолжает работать.
15. «Темпер. ниже нормы» - при включенной опции «Запрет работы при T<0 оС», запрещается работа выпрямителя при температуре ниже 0 оС;
16. «Обрыв датчика Тсб» - отсутствует связь с датчиком температуры СБ, формируется сигнал «Неисправность», выпрямитель продолжает работать.
17. «Ограничение Pвых» - включился режим ограничения выходной мощности с целью предотвращения перегрева выпрямителя, формируется сигнал «Неисправность», выпрямитель продолжает работать;
18. «Откл. QF1÷QF12 в ШРОТ-01» - формируется сигнал «НЕИСПРАВНОСТЬ»,
выпрямитель продолжает работать.
В протоколы заносится время, дата сохраненной записи, краткое описание неисправности и состояние выпрямителя в момент её обнаружения.
Более подробную информацию о состоянии выпрямителя можно получить, считав протокол состояний по интерфейсу RS-485 (ModBus RTU) на устройство управления верхнего уровня. Компьютер с установленным программным обеспечением (приложение Г), подключается через адаптер RS-485/USB к блоку контроллера ModBus.
1.5.4.5 Меню «ВВОД ПАРОЛЯ»
Из этого меню можно ввести пароль для получения возможности корректировать параметры выпрямителя или ввести новый пароль.
Для ввода пароля необходимо нажать кнопку «1» и ввести пароль из четырех цифр. Если пароль введен правильно, то справа от него появляется сообщение «ДА», если неправильно, то «НЕТ». Набор пароля можно повторять до появления сообщения «ДА». Для изменения пароля сначала ввести действующий пароль, затем нажать кнопку «2» и набрать новый пароль из четырех цифр.
В меню «ВВОД ПАРОЛЯ» вход осуществляется непосредственно из «ОСНОВНОГО МЕНЮ», или автоматически при попытке войти в меню редактирования параметров.
Нажатием кнопки «» осуществляется возврат в предыдущее меню.
1.5.4.6 Меню "ДАТА И ВРЕМЯ"
После входа в меню на экране появляются установленные дата и время.
Из данного меню можно ввести новые значения времени и даты. С помощью кнопок цифрового набора "0-9" можно откорректировать дату (подменю [1]) и время (подменю [2]). Для возврата в "основное меню" нажать кнопку «».
1.5.4.7 Меню «Контроль температуры АБ»
В рабочем окне меню «КОНТРОЛЬ ТЕМПЕРАТУРЫ» можно:
- включить или выключить контроль перегрева АБ (кнопка [1]);
- задать максимальную температуру раздельно для выравнивающего заряда и методов U, UI, IUI (кнопки [2] и [3]);
- определить реакцию выпрямителя (тип формируемого сигнала - «АВАРИЯ» или «НЕИСПР.») на перегрев АБ (кнопка [4]);
- включить или выключить режим термокомпенсации (кнопка [5]);
- задать коэффициенты термокомпенсации Кi и Ku (кнопки [6] и [7]).
Выпрямитель обеспечивает термокомпенсацию только в автоматических режимах заряда аккумуляторной батареи:
- зарядного тока на величину
∆I = 0,001 Iзад Кi (20˚C – Tаб˚C);
- подзарядного напряжения на величину
∆U = 0,001 Uзад Кu (20˚C – Tаб˚C).
Где:
- Кu и Ki – коэффициенты термокомпенсации, принимающие значения от 0 до 10;
Iзад и U зад – заданные значения тока и напряжения, активные в данный момент в работающем методе заряда.
Для выхода из меню нажать кнопку «».
1.5.4.8 Меню «Параллельная работа»
Пункт меню [1] «Параллельная работа» позволяет включить или выключить программную поддержку параллельной работы (параллельного соединения по выходу) двух ВЗПС, при этом обеспечивается их одновременная работа с одной АБ.
Для корректной работы режима «КОНТРОЛЬ ТЕМПЕРАТУРЫ АБ» и осуществления режима термокомпенсации при параллельном включении двух ВЗПС, выпрямители должны быть также соединены между собой по интерфейсу RS-485 специальным кабелем (см. п.3.1.1.4, п.3.1.1.5).
Датчик температуры АБ в этом случае подключаются только к одному (любому) из ВЗПС.
Пункт [2] позволяет назначить один выпрямитель - “ведущим”, другой - “ведомым” – что обязательно нужно сделать для корректной работы режима «КОНТРОЛЬ ТЕМПЕРАТУРЫ АБ».
Выпрямители могут работать поочередно по задаваемому оператором циклу, если установить пункт меню [3] «Переключение» в положение «ВКЛ».
Режим «Переключение» используется для резервирования и поочередной наработки равного ресурса двух параллельно соединенных выпрямителей.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
