Стойки железобетонные центрифугированные кольцевого сечения для производственных зданий и инженерных сооружений (стр. 3 )

Обязательное

АРМИРОВАНИЕ СТОЕК

1. Схема армирования стоек и размеры привязок арматурных каркасов приведены на черт.1 и в табл.1.

2. Арматурные каркасы стоек и их основные размеры приведены на черт.2 и в табл.2.

3. Спецификация арматуры и выборки стали на один каркас приведены в табл.4 и 5.

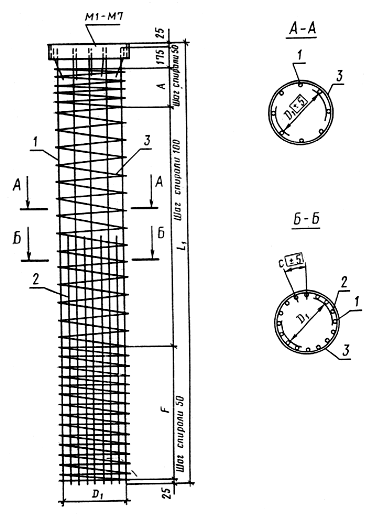

Черт.1

Таблица 1

мм

	Размер привязки арматурных каркасов a
Толщина стенки В, мм	при диаметре продольной арматуры d £ 16 мм	при диаметре продольной арматуры d ³ 18 мм
50	35	-
60	40	-
70-120	40	50

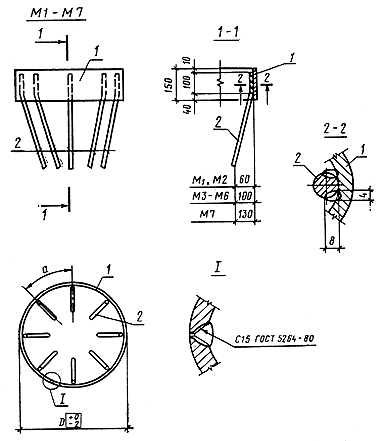

Черт.2

Основные размеры арматурных каркасов

Таблица 2

Диаметр	Толщина	Тип	Размеры каркаса, мм	Количество
стойки D, мм	стенки В, мм	каркаса	D	A	F	C	стержней
	50	К1а-К3а	230			90	8
300		К4а		400	950	70	10
	60	К1-К3	220			85	8
		К4, К5				70	10
	50	К1а, К2а	330			130	8
400		К3а, К4а		400	1550	65	16
	60, 70, 80	К1, К2	320			125	8
		К3-К5				65	16
	50	К1а, К2а	430			170	8
		К3а, К4а				85	16
500	60, 70, 80	К1, К2	420	400	1550	165	8
		К3-К5				85	16
	70, 80	К6	400			80	16
	60, 70, 80, 100	К1, К2	520			165	10
600		К3-К5		400	1550	80	20
	70, 80, 100	К6, К7	500			80	20
	60, 70, 80, 100	К1, К2	620			195	10
700		К3-К5		600	1550	95	20
	70, 80, 100	К6, К7	600			95	20
	60, 70, 80, 100	К1-К3	720			140	16
800		К4, К5		600	1550	70	32
	80, 100, 120	К6, К7	700			70	32
	100, 120	К8
		К1, К2				180	16
1000	80, 100, 120	К3-К5	900	600	1550	90	32
		К6, К7				70	40
