Погрузчик зерна модернезированный ПЗМ – 80 (стр. 2 )

Рис. 4 Ход передний

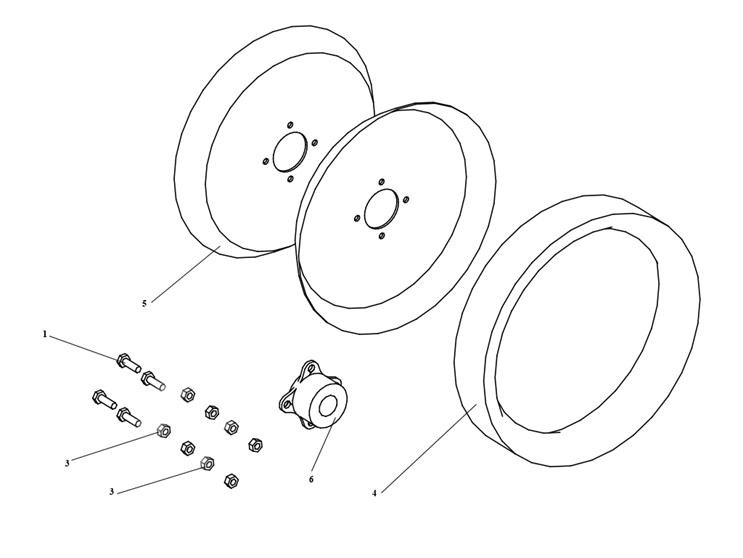

Рис. 5 МСУ 01.210-01 Колесо

№ позиции	Обозначение	Наименование	Кол. шт.
1		Болт М16-6gХ50.58.019 ГОСТ 7798-70	4
3		Гайка М16-6Н.019 ГОСТ 5915-70	8
4	МСУ 01.005	Шина ТУ 38.05.01.	1
5	МСУ 01.471	Обод	2
6	ОВБ 1202	Ступица	1

Рис. 5 Колесо

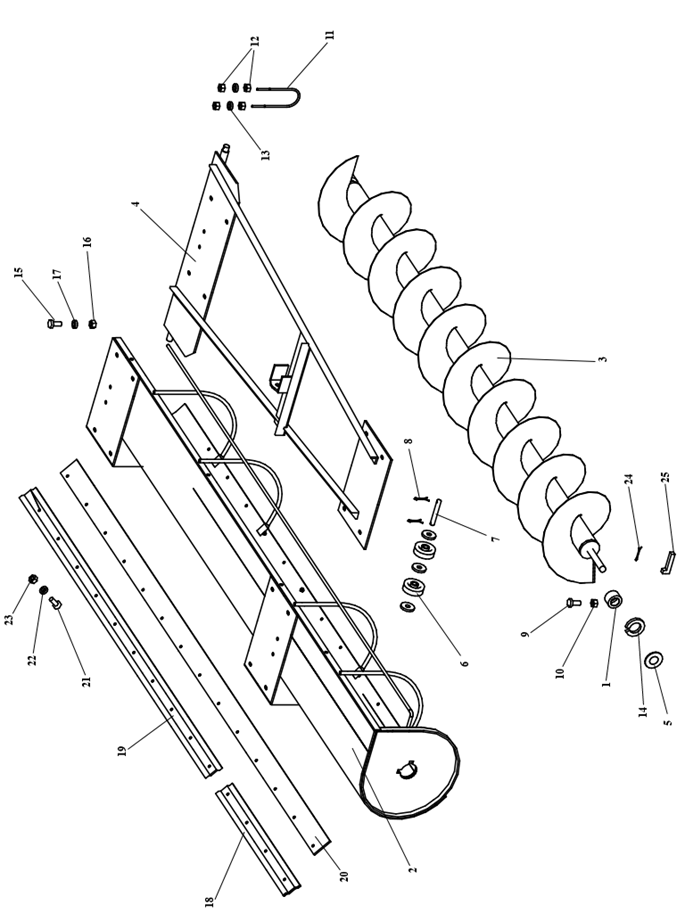

Рис. 6 ОВИ 31.000 Питатель

№ позиции	Обозначение	Наименование	Кол. шт.
1	СММ 02.310	Подшипник	1
2	ОВИ 05.340	Кожух	1
3	ОВИ 05.350	Шнек	1
4	ОВИ 05.360	Рамка	1
5		Шайба ШЕ3-25.019 МН 787-60	1
6	ОВИ 05.009	Ролик	2
7	ОВИ 05.633	Ось	1
8		Шплинт 3.2х20.019 ГОСТ397-79	2
9	ОВБ 6335-01	Винт	1
10		Гайка М10-6Н.06.019 ГОСТ 5915-70	1
11	ОВИ 05.636	Хомут	1
12		Гайка М8.6.06.019 ГОСТ 5915-70	4
13		Шайба 8.02.019 ГОСТ	4
14	ОС 1077	Кольцо упорное	1
15		Болт М8х25.58.019 ГОСТ 7798-70	4
16		Гайка М8-6Н.06.019 ГОСТ 7798-7	4
17		Шайба 8.02.019 ГОСТ	4
18	СММ 02.406	Планка	1
19	ОВИ 05.463	Планка	1
20	ОВИ 05.012	Накладка	1
21		Винт ВН6-6gx20.58.019 ГОСТ	14
22		Гайка М6-6Н06.019 ГОСТ	14
23		Шайба 6.02.019 ГОСТ	14
24		Шплинт 5х36 019 ГОСТ397-79	1

Рис. 7 ОВИ 31.000-01 Питатель

№ позиции	Обозначение	Наименование	Кол. шт.
1	СММ 02.310	Подшипник	1
2	ОВИ 05.340-01	Кожух	1
3	ОВИ 05.350-01	Шнек	1
4	ОВИ 05.360-01	Рамка	1
5		Шайба ШЕ3-25.019 МН 787-60	1
6	ОВИ 05.009	Ролик	2
7	ОВИ 05.633	Ось	1
8		Шплинт 3.2х20.019 ГОСТ 397-79	2
9	ОВБ 6335-01	Винт	1
10		Гайка М10-6Н.06.019 ГОСТ 5915-70	1
11	ОВИ 05.636	Хомут	1
12		Гайка М8.6.06.019 ГОСТ 5915-70	4
13		Шайба 8.02.019 ГОСТ	4
14	ОС 1077	Кольцо упорное	1
15		Болт М8х25.58.019 ГОСТ 7798-70	4
16		Гайка М8-6Н.06.019 ГОСТ 7798-70	4
17		Шайба 8.02.019 ГОСТ	4
18	СММ 02.406	Планка	1
19	ОВИ 05.463	Планка	1
20	ОВИ 05.012	Накладка	1
21		Винт ВН6-6gx20.58.019 ГОСТ	14
22		Гайка М6-6Н06.019 ГОСТ	14
23		Шайба 6.02.019 ГОСТ	14
24		Шплинт 5х36.019 ГОСТ397-79	1



Рис. 8 ЗПМ 14.000 Труба триммера

№ позиции	Обозначение	Наименование	Кол. шт.
1	ЗПМ 14.040	Носок	1
5	ЗПМ 14.802	Труба	1
6	ЗПМ 14.502	Планка	1
8	ЗПМ 14.030	Труба	1
11	ЗПМ 14.602	Пружина	2
12	ЗПМ 14.060	Тяга	1
13	ЗПМ 14.050	Рычаг	1
14	ЗПМ 14.070	Вилка	1
15		Шайба 14.02.019 ГОСТ	1
16		Шплинт 2.5х16.019 ГОСТ 397-79	7
17		Болт М12х35.58.019 ГОСТ 7798-70	1
18		Гайка М12.6.019 ГОСТ 5915-70	3
19		Шайба 12.02.019 ГОСТ	7
21	ЗПМ 14.090	Шток	1
20	ЗПМ 14.080	Шарнир	1
22	ЗПМ 14.612	Рукоятка	1
23	ЗПМ 14.613	Пружина	1
24	МСУ 03.023-01	Ручка	1
25		Шайба 20.02.019 ГОСТ	1
26		Шплинт 4х28.019 ГОСТ 397-79	1
27	ЗВТ 01.492	Задвижка	1
28		Шплинт 3,2х20.019 ГОСТ 397-79	1
29		Шплинт 4.0х20.019 ГОСТ 397-79	1
30		Шплинт 2,5х22.019 ГОСТ 397-79	7
31	ЗПМ 14.601	Тяга	1

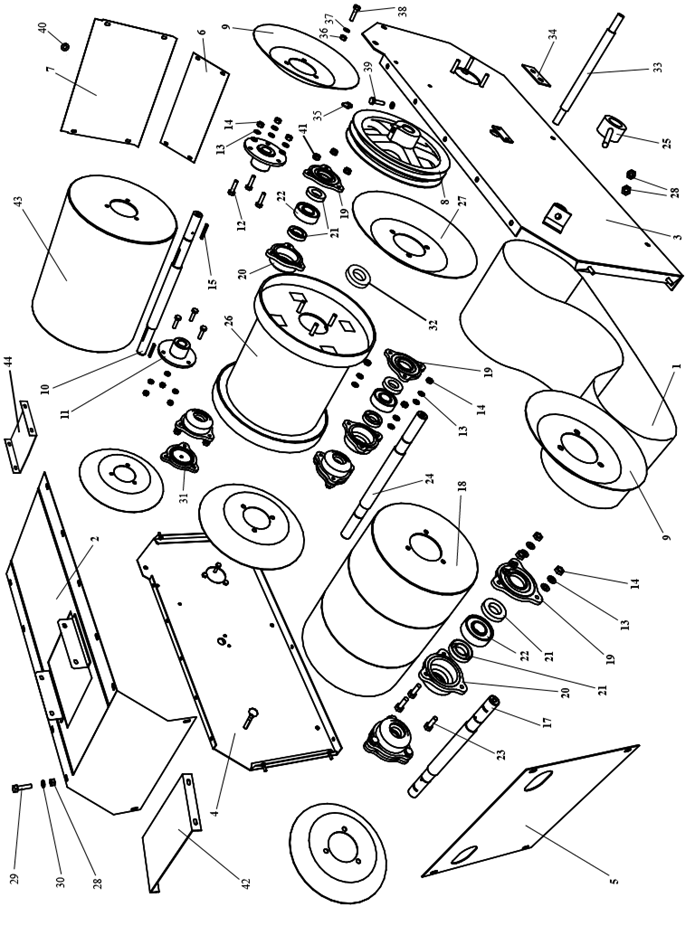

Рис. 9 ПЗТ 11.000 Триммер

№ позиции	Обозначение	Наименование	Кол. шт.
1		Ремень 400-4 БКНЛ-65-2,0-В ГОСТ 23831	1
2	ПЗТ 11.060	Крышка	1
3	ПЗТ 11.040	Боковина	1
4	ПЗТ 11.040-01	Боковина	1
5	ПЗТ 11.403	Стенка	1
6	ПЗТ 11.402	Дно	1
7	ПЗТ 11.404	Стенка	1
8	ПЗТ 11.104	Шкив	1
9	ПЗТ 11.427	Фланец барабана	4
10	ПЗТ 11.601	Вал	1
11	ПЗТ 11.050	Опора	2
12		Болт М10-6gх25.58.019 ГОСТ 7798-70	6
13		Шайба 10.65 Г 05 ГОСТ 6402-70	18
14		Гайка М10-6Н.6.019 ГОСТ 5915-70	18
15		Шпонка 2-8х7х56 ГОСТ	2
17	ПЗТ 11.602	Вал	1
18	ПЗТ 11.020	Барабан натяжной	1
19	ПЗТ 11.102	Крышка	2
20	ПЗТ 11.101	Корпус	2
21		Манжета 1,2-30х52-1 ГОСТ 8752-79	3
22		Подшипник 1306 ГОСТ 5720-75	2
23		Болт М10-6gх45.58.019 ГОСТ 7798-70	6
24	ПЗТ 11.603	Вал	1
25	ПЗТ 11.090	Кронштейн	1
26	ПЗТ 11.030	Катушка	1
27	ПЗТ 11.424	Фланец катушки	2
28		Гайка М12-6Н.6.019 ГОСТ 5915-70	8
29		Болт М8.6gх25.58.019 ГОСТ 7798-70	6
30		Шайба 8.65Г.05 ГОСТ 6402-70	34
31	ПЗТ 11.103	Крышка	2
32		Кольцо А3О ГОСТ	2
33	ПЗТ 11.606	Стяжка	1
34	ПЗТ 11.502	Фиксатор	2
35		Маслёнка 1,2 УХЛ ГОСТ	1
36		Гайка М12-6Н.6.019 ГОСТ 5915-70	6
37		Шайба 12.65Г.05 ГОСТ 6402-70	6
38		Болт М12-6Н.06.019 ГОСТ 7798-70	6
39	ОВБ 6335-01	Винт	1
40		Шайба 8.02.СТ3.019	22
41		Гайки М8-6Н.019 ГОСТ 3915-70	28
42	ПЗТ 11.406	Скат	1
43	ПЗТ 11.010	Барабан приводной	1
44	ПЗТ 11.103	Крышка	1
