Рис. 16 Механизм регулирования оборотов

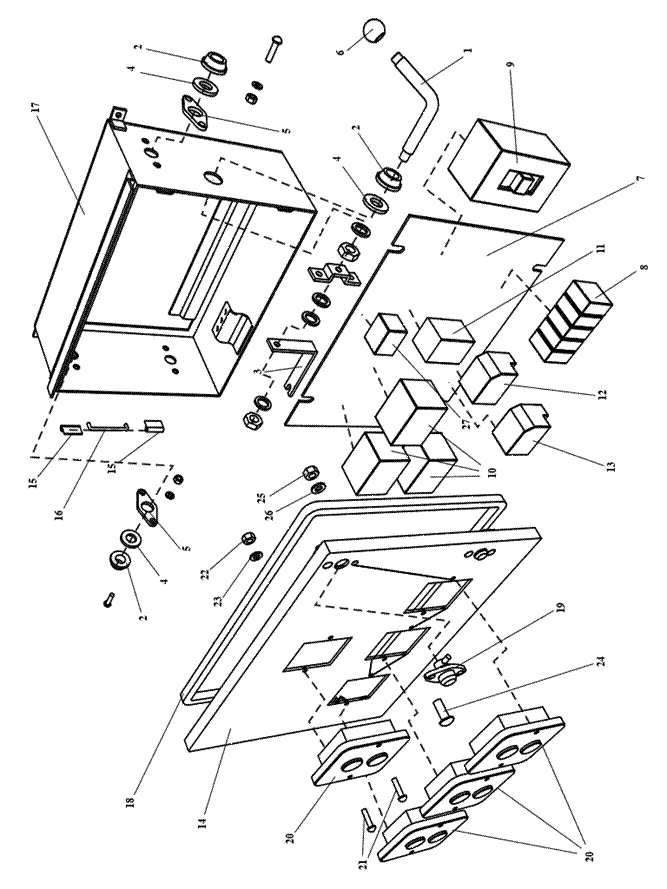

Рис. 17 ППИ 07.010 Пульт управления
№ позиции | Обозначение | Наименование | Кол. шт. |
1 | ОВИ 06.601 | Рукоятка | 1 |
2 | ОВБ 4813 | Фланец | 3 |
3 | ОВИ 07.501 | Уголок | 1 |
4 | ППИ 07.006 | Прокладка | 3 |
5 | ОВБ 0223-01 | Шайба | 3 |
6 | ОВИ 05.004 | Ролик | 1 |
7 | ППИ 07.401 | Панель | 1 |
8 | Блок зажимов БЗН19-25.31205В0042 ТУ 16.526.108-75 | 1 | |
9 | Выключатель АЕ2043М-100-00УЗ-Б | 1 | |
10 | Пускатель ПМЕ-111 380В ОСТ160536.001-73 | 3 | |
11 | Пускатель ПМЛ-1В | 1 | |
12 | Реле электротепловое РТТ-111УХЛ4 ТУ5 Jуст = 6.3А (10А) | 1 | |
13 | Реле электротепловое РТТ-111УХЛ4 ТУ5 Jуст = 4А (8А) | 1 | |
14 | ППИ 07.402 | Дверца | 1 |
15 | ОСД 4070 | Петля | 4 |
16 | ППИ 07.601 | Ось | 2 |
17 | ППИ 07.060 | Корпус | 1 |
18 | МСУ 10.032 | Уплотнение | 1 |
19 | СММ 14.110 | Замок | 2 |
20 | Пост кнопочный ПКБ 622-2У2 ТУ16-526.216-78 | 4 | |
21 | М4-6gХ20.58.016 ГОСТ | 8 | |
22 | Гайка М4-6Н.6.016 ГОСТ 5927-70 | 8 | |
23 | Шайба 4.65Г.05 ГОСТ 8402-70 | 8 | |
24 | М5-6gХ20.58.016 ГОСТ | 4 | |
25 | Гайка М5-6Н.6.016 ГОСТ 5927-70 | 4 | |
26 | Шайба 5.65Г.05 ГОСТ 8402-70 | 4 | |
27 | Реле электротепловое РПТ1014 Jуст = 10А (14А) | 1 |

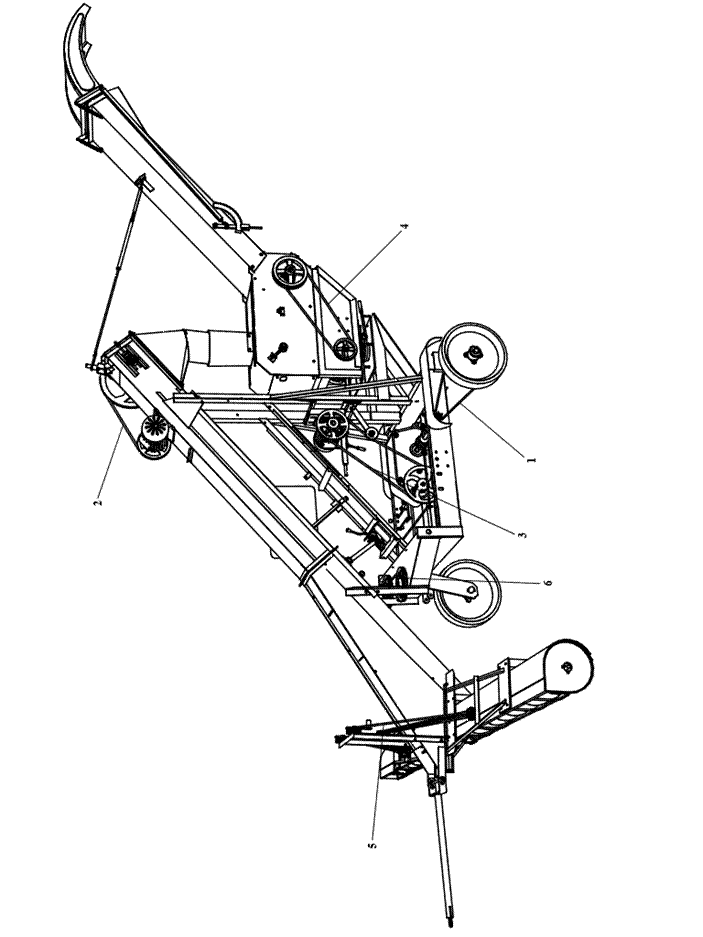

Рис. 18 Схема ремней
№ позиции | Обозначение | Наименование | Кол. шт. |
1 | 01.191.000 | Цепь приводная Звено П-ПРД | 2 |
2 | Ремень ГОСТ 1284.1-89 В (Б) 2500.Iкл. | 1 | |
3 | Ремень ГОСТ 1284.1-89 В (Б) 2360.Iкл. | 1 | |
4 | Ремень ГОСТ 1284.1-89 В (Б) 2240.Iкл | 2 | |
5 | ОВИ 05.606 | Канат ГОСТ L=5000 + 32 | 2 |
6 | Цепь ПР - 19.05-3180 ГОСТ Звено С-ПР-19.05-3180 ГОСТ | 1 |

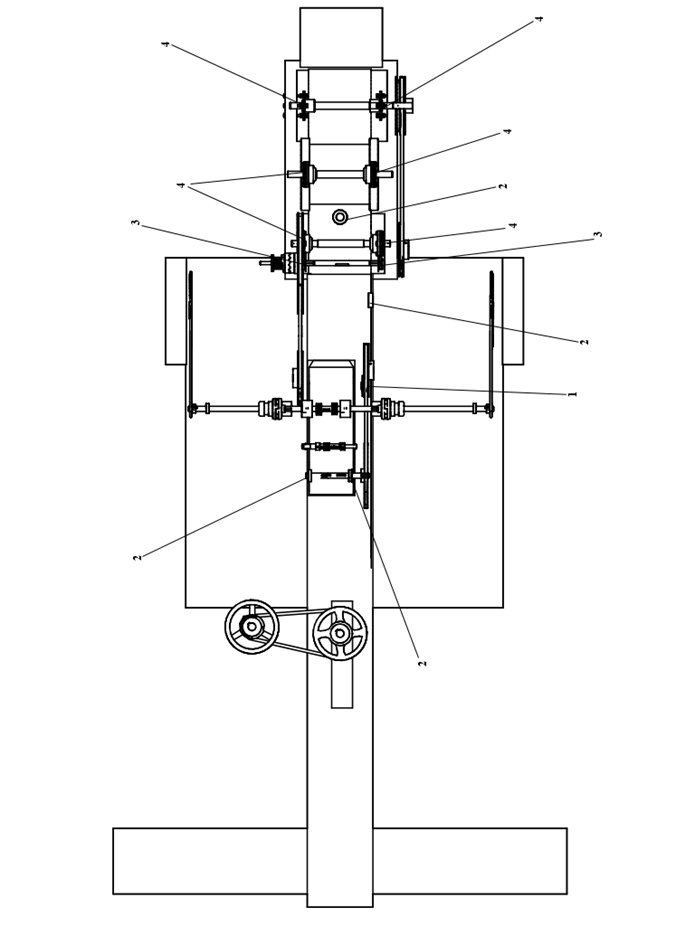

Рис. 19 Подшипники качения
№ позиции | Обозначение | Тип подшипника | Кол. шт. |
1 | 180204 ГОСТ 8882-75 | Подшипник | 1 |
2 | 180205 ГОСТ 8882-75 | Подшипник | 4 |
3 | 11205 ГОСТ | Подшипник | 2 |
4 | 1306 ГОСТ 5720-75 | Подшипник | 6 |
Содержание
Введение | 3 |
Краткие общие сведения об изделии | 4 |
Спецификация сборочных единиц и деталей | 4 |
Общий вид ЗПМ 00.000 | 7 |
Общий вид ЗПМ 00.000 | 8 |
Рама с ходом ЗПМ 01.000 | 9 |
Ход передний ОВИ 01.020-01 | 10 |
Колесо МСУ 01.210-01 | 11 |
Питатель ОВИ 31.000 | 12 |
Питатель ОВИ 31.000-01 | 14 |
Труба триммера ЗПМ 14.000 | 16 |
Триммер ПЗТ 11.000 | 18 |
Механизм самопередвижения ОВИ 06.000-02 | 20 |
Редуктор ОВИ 06.200 | 22 |
Тормоз ЗПМ 06.000 | 24 |
Механизм подъема загрузчика ОВИ 08.000 | 25 |
Секция верхняя ЗПМ 04.000 | 27 |
Секция нижняя ЗПМ 05.000 | 29 |
Механизм регулирования оборотов ЗПМ 03.000 | 31 |
Пульт управления ППИ 07.010 | 32 |
Схема ремней | 34 |
Подшипники качения | 36 |
|
