Погрузчик зерна модернезированный ПЗМ – 80 (стр. 4 )

Рис. 12 Тормоз

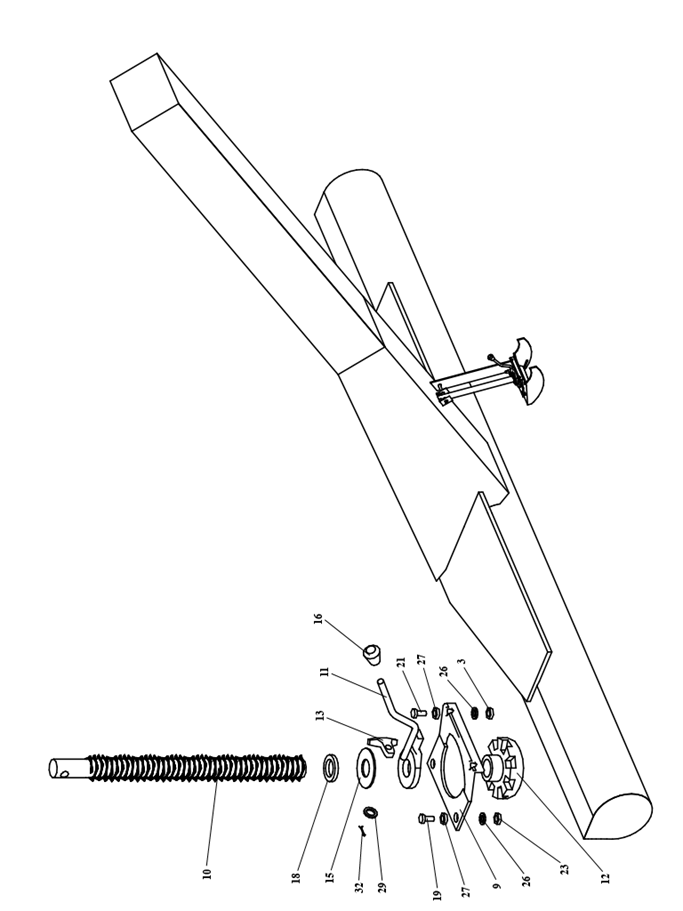

Рис. 13 ОВИ 08.000 Механизм подъема загрузчика

№ позиции	Обозначение	Наименование	Кол. шт.
9	ОВИ 08.401	Накладка	1
10	ОВИ 08.601	Винт	1
11	ОВБ 5121-2	Рукоятка	1
12	ОВБ 1259	Гайка-шарнир	1
13	ОВБ 1263	Собачка	1
15	ОВБ 4877	Шайба	1
16	ОВИ 05.004	Ролик	1
18		Кольцо 2С45 ГОСТ	1
19		Болт М8х20.58.019 ГОСТ 7790-70	2
21		Болт М8х40.58.019 ГОСТ 7790-70	2
23		Гайка М8.6.019 ГОСТ 5915-70	4
26		Шайба 8.65Г.05 ГОСТ 6402-70	4
27		Шайба 8 02.019 ГОСТ 6402-70	4
29		Шайба 12.02.019 ГОСТ 6402-70	1
32		Шплинт 3,2х20.019 ГОСТ 397-79	1

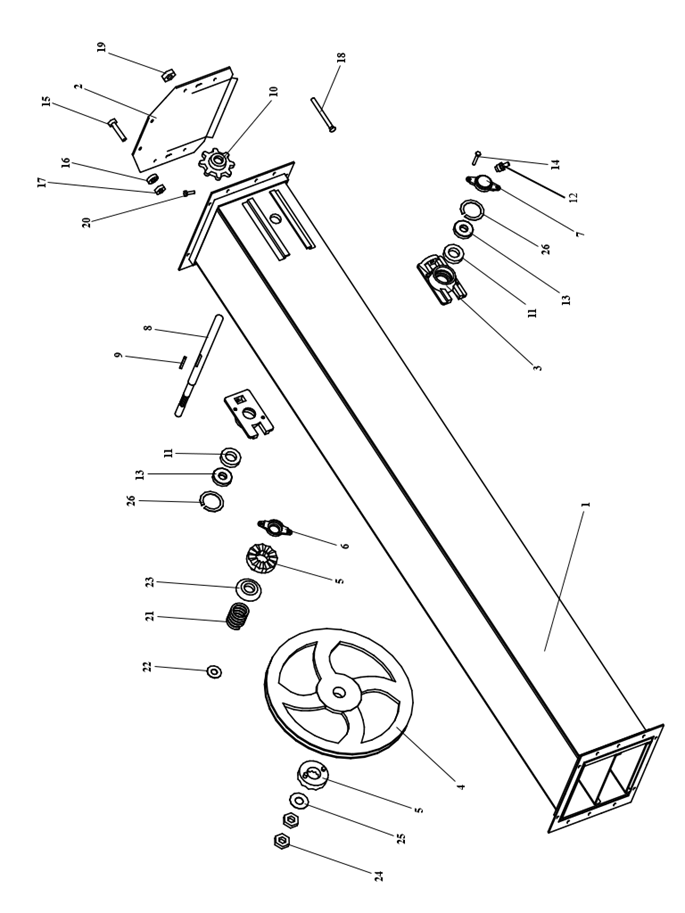

Рис. 14 ЗПМ 04.000 Секция верхняя

№ позиции	Обозначение	Наименование	Кол. шт.
1	ЗПМ 04.010	Секция	1
2	ЗПМ 04.020	Крышка	1
3	ОВИ 04.101	Корпус подшипника	2
4	ОВИ 05.103	Шкив	1
5	ОВИ 05.104	Шайба зубчато-фрикционная	2
6	ОВБ 1154	Крышка подшипника	1
7	ОВБ 1264	Крышка подшипника	1
8	ЗПМ 04.602	Вал	1
9	ОВБ 6226	Шпонка	1
10	Н	Звёздочка	1
11		Подшипник 11205 ГОСТ 8645-75	2
12		Маслёнка 1.2УХЛ1 ГОСТ	2
13		Манжета I-25х42 ГОСТ 8752-79	3
14		Болт М8х25.58.019 ГОСТ 7798-70	4
15		Винт М6х16.58.019 ГОСТ	6
16		Гайка М6.6.019 ГОСТ5915-70	6
17		Шайба 6 65Г.05 ГОСТ 6402-70	6
18	ОВИ 04.601	Болт натяжной	2
19		Гайка М12.6.019 ГОСТ 5915-70	4
20		Винт GМ10-8gх14.22Н.019 ГОСТ 1476-84	1
21	ЗПМ 04.605	Пружина	1
22	ОВИ 05.405	Шайба	1
23	Н038.01.005	Фланец	1
24		Гайка М16.6.019 ГОСТ 5915-70	2
25	Н038.01.001	Кольцо упорное	1
26	ОВИ 04.001	Прокладка	2

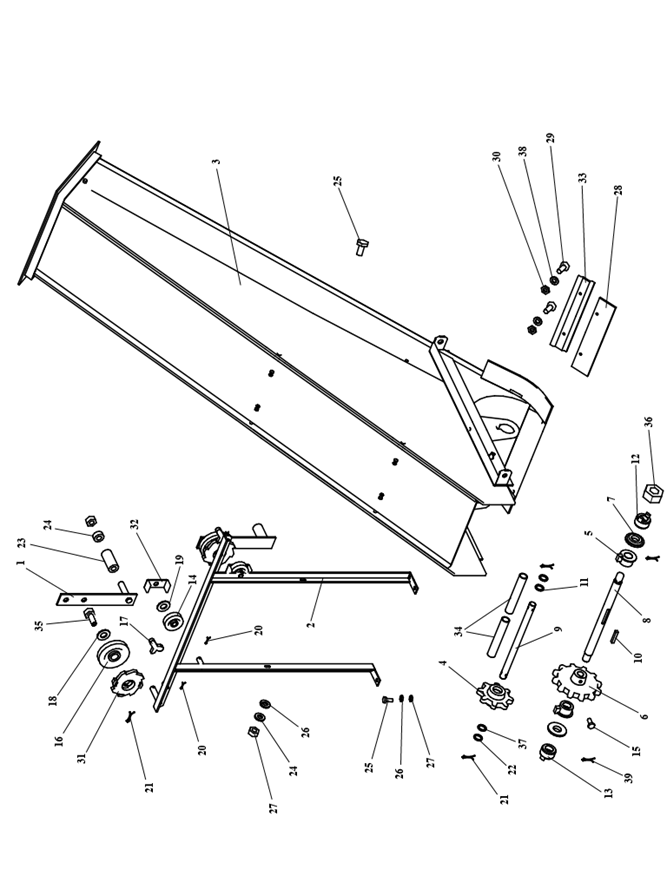

Рис. 15 ЗПМ 05.000 Секция нижняя

№ позиции	Обозначение	Наименование	Кол. шт.
1	ОВБ 51-3-6	Рукоятка	2
2	ЗПМ 05.140	Рамка	1
3	ЗПМ 05.010	Секция	1
4	ОВИ 05.180	Звёздочка	1
5	СММ 02.310	Подшипник	2
6	ОВИ 05.106-01	Звёздочка	1
7	ОВИ 05.641	Шайба	2
8	ЗПМ 05.634	Вал	1
9	ЗПМ 05.639	Вал	1
10		Шпонка 2-2х7х56 ГОСТ	1
11		Шайба 20.02.019 ГОСТ 6958-78	2
12	МСУ 02.102	Головка	2
13	МСУ 02.102-01	Головка	1
14	ОВИ 05.009	Ролик	2
15	ОВБ 6335	Винт	2
16	ОВИ 05.109	Барабан	2
17	ОСД 1185А	Собачка	2
18		Шайба 16.02.019 ГОСТ	2
19		Шайба 10.02.019 ГОСТ	2
20		Шплинт 2,5х22.019 ГОСТ 397-79	6
21		Шплинт 4х28.019 ГОСТ 397-79	2
22		Шайба 20.02.019 ГОСТ	2
23	МС 562 А	Ручка	2
24		Шайба 8.02.019 ГОСТ	10
25		Болт М8х25.58.019 ГОСТ 7798-70	4
26		Шайба 8 65Г.05 ГОСТ 6402-70	4
27		Гайка М8.6.019 ГОСТ 5915-70	4
28	ЗПМ 05.013	Накладка	1
29		Винт ВМ6-6gх25.58.019 ГОСТ	2
30		Гайка М6.6.019 ГОСТ 5915-70	2
31	ОВИ 05.111	Храповик	2
32	ОВИ 05.446	Скоба	2
33	ЗПМ 05.464	Планка	1
34	ЗПМ 05.812	Втулка	2
35		Винт ВM6-6gx16.58.019	4
36		Гайка М10.6.019 ГОСТ 7798-70	1
37		Шайба 20.02.019 ГОСТ 6958-78	2
38		Шайба 6.65Г.05 ГОСТ 6402-70	2
39		Шплинт 5х28.019 ГОСТ 357-71	2

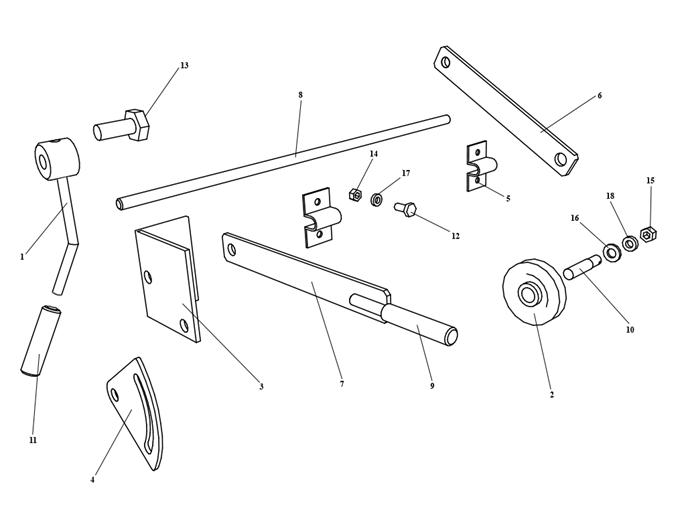

Рис. 16 ЗПМ 03.000 Механизм регулирования оборотов

№ позиции	Обозначение	Наименование	Кол. шт.
1	МСУ 06.080	Рычаг	1
2	МСУ 08.210	Ролик натяжной	1
3	ЗПМ 03.405	Кронштейн	1
4	ЗПМ 03.406	Сектор	1
5	ППИ 00.402	Скоба	2
6	ЗПМ 03.501	Плечо	1
7	ЗПМ 03.511	Полоса	1
8	ЗПМ 03.602	Вал	1
9	ЗПМ 03.603	Ручка	1
10	СММ 03.613	Ось	1
11	МСУ 03.023-01	Ручка	2
12		Болт М8х25.58.019 ГОСТ 7798-70	6
13		Болт М16х60.58.019 ГОСТ 7798-70	1
14		Гайка М8.6.019 ГОСТ 5915-70	6
15		Гайка М12.6.019 ГОСТ 5915-70	1
16		Шайба 12.65 Г.05 ГОСТ 6402-70	1
17		Шайба 8.02.019 ГОСТ 113.71-78	6
18		Шайба 12.02.019 ГОСТ 113.71-78	1
