Номинальный проходной диаметр (mm) | Range of flow m3/h | Эквивалент импульсации литр/пульс | |||||||||
2-5 mPa. s | 5-50 mPa. s | 50-400 mPa. s | mPa. s | mPa. s | |||||||
Легкий дизелин | Керосин | Сырая нефть, мазут | Высоковязкостная жидкость | Жидкость с высокой влажностью и вязкостью | |||||||
0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | ||
40 | 4.5-22.5 | 5.6-22.5 | 4.5-22.5 | 5.6-22.5 | 4.5-22.5 | 5.6-22.5 | 4.2-18 | 5-15 | 3-12 | 4-12 | 0.01 |
50 | 7.2-36 | 9-36 | 7.2-36 | 9-36 | 7.2-36 | 9-36 | 6-24 | 7.5-22.5 | 4.5-18 | 5.5-17.5 | |
80 | 16-80 | 20-80 | 16-80 | 20-80 | 16-80 | 20-80 | 14-56 | 16-48 | 10-40 | 12-36 | 0.1 |
100 | 20-100 | 25-100 | 20-100 | 25-100 | 20-100 | 25-100 | 18-72 | 20-60 | 14-54 | 16-48 | |
150 | 45-220 | 55-220 | 45-220 | 55-220 | 45-220 | 55-220 | 38-150 | 45-135 | 25-100 | 30-90 | |
200 | 72-360 | 90-360 | 72-360 | 90-360 | 72-360 | 90-360 | 53-210 | 65-200 | 40-160 | 50-150 | |
250 | 108-540 | 135-540 | 108-540 | 135-540 | 108-540 | 135-540 | 72-360 | 90-360 | 60-240 | 80-240 | |
300 | 180-900 | 225-900 | 180-900 | 225-900 | 180-900 | 225-900 | 120-600 | 150-600 | 113-450 | 150-450 | |
Примечание: Расходомер также пригоден для промежуточного измерения при погрузке автомобиля или судна.
Монтажная схема См. рис.5

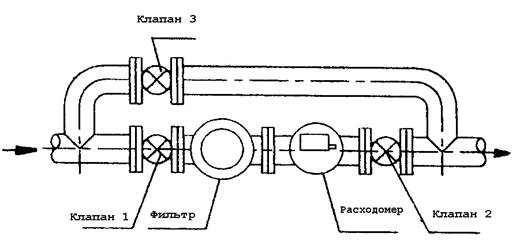

Рис.4
1. Механический монтаж См. рис.4
a. Местоположение дибетомера должно быть избежать большую вибрацию, высокую температуру и магнитную помеху, а именно на месте удобном для ремонта.
b. При установке расходомера на новом трубопроводе, для того чтобы избежать втекание посторонних примесей в трубопровод, можно использовать одну часть трубопровода в замен расходомера, промыть трубопровод, потом установить расходомер.
c. Расходомер должен быть установлен на магистральной трубопроводе горизонтальной коммуникации. С учетом рис.4 установить обходную коммуникацию. При монтаже горизонтального трубопровода нужно оставить пространство для разборки и ремонта.
d. При установе расходомера, направление стрелки на корпусе расходомера должно быть совпасть с направлением течения жидкости.
e. На передней конце входа расходомера установить фильтр, для точного измерения надо выделить газ из трубопровода, а также установить газоудалительf. Клапан для регулирования потока должен быть установлен на стороне выпуска расходомера.
g. Если на площадке для установки расходомера неудобно считать, можно снять крепежные винты головку расходомера, довернуть головку расходомера до положения удобного для считывания, укрепить винты.
h. При испытании гидродавления на новом трубопроводе, закрыть передний, задний клапаны расходомера, чтобы избежать втекания воды в расходомер. Если вода уже втекла в расходомер, после выпуска воды, оставшие вода и воздух корродируют внутренние детали расходомера, что причиняет коррозию вращательных частей расходомера и гораздо снижает точность расходомера и продолжительность.
2. Монтаж проводок
При установлении двухроторного расходомера типа LSZ с сигнал-генератором взрывозащиты, соединить проводки согласно инструкции о двухроторном расходомере типа LSZ. При монтаже нельзя испортить сигнал-генератором взрывозащиты.
3. Избежите использование расходомера для измерения сырой нефти. При измерении сырой нефти, необходимо полностью выпустить горячую сырую нефть из выхода.

Внешний габарит и масса расходомера

Рис.6
Размер горизонтального монтажа
Номинальный проходной диаметр mm | Клиренс фланцев L | Общая высота Н | Центральная высота М | Расстояние между монажными отверстиями А×В | Размер болтового отверстия n-ф | Масса kg | |
Нормальный | Особый | ||||||
8 | 82* | 180/150 | 260 | 35 | 5 | ||
15 | 180 | 200 | 300 | 55 | 10 | ||
25 | 200 | 250 | 350 | 80 | 15 | ||
40 | 250 | 300 | 500 | 130 | 40 | ||
50 | 360 | 378 | 580 | 140 | 70 | ||
80 | 400 | 380 | 700 | 230 | 140 | ||
100 | 450 | 500** | 700 | 260 | 250×220 | 4-Φ20 | 180 |
150 | 560 | 650** | 800 | 290 | 250×270 | 4-Φ20 | 320 |
﹡Соединение занимает 1/8” нарезки конической трубы
|
