Руководство по эксплуатации двухроторного расходомера типа LSZ (стр. 1 )

Руководство по эксплуатации двухроторного расходомера типа LSZ

Перед установкой и эксплуатацией продукции, прочитайте руководство по эксплуатации.

Шанхайская приборная компания Ино Лтд.

Адрес компании: Шанхай, поселок Хуанду, улица Цзясунбэйлу, дом 7508

Почтовый индекс: 201804

Тел.: +313 Факс: +508

Высококачественный объемный прибор

Руководство по эксплуатации двухроторного расходомера типа LSZ

Норма предприятия: Q/TCEP01-2003 «Двухроторный расходомер типа LSZ»

Двухроторный расходомер типа LSZ

Резюме

Двухроторный расходомер типа LSZ является новейшим и первоклассным объемным расходомером, который разработан нашей компанией самостоятельно, является точным прибором для измерения и контроля за истечением жидкости в трубопроводах, имеет высокую точность измерения, плавную работу, отсутствие пульсации, низкую шумность, длительную продолжительность и мощную приспособляемость к изменению вязкости и другие особенности. Поэтому, данная продукция широко употребляется в отраслях: нефтеобработка, химия, металлургия, электроэнергия, судостроение, транспорт, причалы, термоэлектричество, продовольствие и другие индустрии, особенно пригодна для торговому измерению сырой нефти, высококонцентрированного масла, сырой нефти с высокой влажностью, нефтяных продукций, продовольствия и химической жидкости, для контроля за инженерным автоматическим измерением.

Расходомер показывает цифры и считывает на площадке, а также имеет светоэлектрический пульсирующий преобразователь с выводом электроимпульсных (электрических) сигналов, предоставляет данные на обработку приборами и компьютерами, чтобы центролизировать дальнее истечение жидкости в трубопроводах.

Патентный номер продукции: ZL .9

ZL.4

Рабочее положение

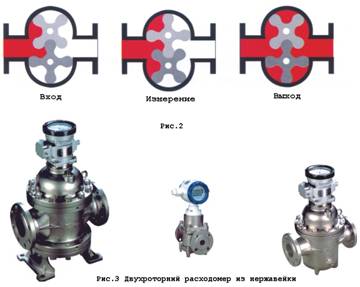

Измерительная камера двухроторного расходомера состоит из корпуса, пара винтовых роторов, верхней и нижней накладок. Между ними образованы несколько полостей в качестве измерительных секторов. Незначительный перепад на входе и выходе проталкивает вращение роторов расходомера, непрерывно передает жидкость от входа через полость расходомера на выход (см. рис.2). Краткость вращения роторов через герметическое сцепление и приводную систему передается в счетчик, который показывает общий объем жидкости, текшей через расходомер.

Главные технические параметры

Таб.1

Номинальный проходной диаметр (mm)	8~400
Точность	класс
Потеря давления	0~1000mPa. s<80Kpa 1000~20000mPa. s<150KPa
Номинальное давление	1.6, 2.5, 4.0, 6.4 MPa
Диапазон температуры	-20°C ~ +80°C +80°C ~ +150°C +150°C ~ +250°C
Вязкость агента	0~20000mPa. s
Окружающая температура	-30°C ~ +70°C
Переходный фланец	GB9115. JB/T82-94 Можно изготовить по стандарту фланцев, указанному потребителем.
Преобразователь светоэлектрической импульсации (электротока)	Знак взрывозащиты:ExdⅡСT6 (без ацетилена), номер паспорта о взывозащите: GYB03478
Электронный счетчик	Знак взрывозащиты: ExdⅡСT6 (без ацетилена), номер паспорта о взывозащите: GYB03479
Пылевлагозащита	IP65

Высококачественный объемный прибор

Руководство по эксплуатации двухроторного расходомера типа LSZ

Свойственная гарможка

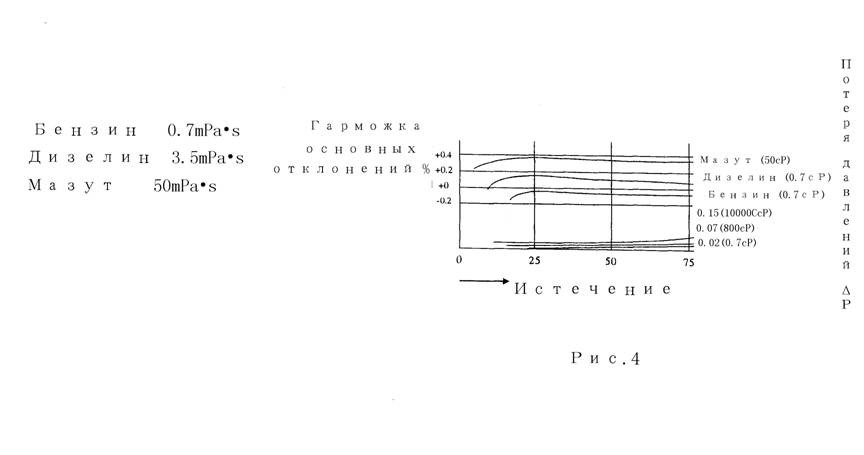

Гарможка основных отклонений и гарможка потери давлений указаны в рис.4

Диапазон потока

Двухроторный расходомер Точность: класс 0.5, класс 0.2 Таб.2

Номинальный проходной диаметр (mm)	Диапазон потока, m3/h												Эквивалент импульсации литр/пульс
0.32-0.8mPa. s	0.8-2mPa. s	2-5mPa. s	5-400mPa. s	mPa. s	mPa. s
Бензин/ сжиженный газ	Керосин	Легкий дизелин	Сырая нефть, мазут	Высоковязкостная жидкость	Жидкость с высокой влажностью и вязкостью
0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2
15	0.6-3		0.4-4		0.4-4		0.4-4		0.3-2.4		0.3-2.4		0.001
25	3-8		1.5-10		1-10		1-10		1-8		1-6
40	8-20	8-20	2.7-22	5.5-22	2.5-25	4.4-22	2.5-25	4.4-22	2.1-18	4.2-18	1.5-12	3-12	0.01
50	9-36	15-36	4.5-36	9-36	4-40	7.2-36	4-40	7.2-36	2.8-24	6-24	2.2-18	4.5-18
80	20-80	32-80	10-80	20-80	9-90	16-80	9-90	16-80	6.5-56	14-56	5-40	10-40	0.1
100	25-100	40-100	13-100	25-100	12-120	20-100	12-120	20-100	8.5-72	18-72	6.5-54	14-54
150	55-225	88-220	31-250	57-225	25-250	44-220	25-250	44-220	18-150	38-150	12-100	25-100
200	90-360	150-360	50-400	90-360	40-400	72-360	40-400	72-360	28-240	53-210	20-160	40-160
250	135-540	180-540	68-540	135-540	60-600	108-540	60-600	108-540	42-360	90-360	30-240	60-240
300	220-900	300-900	112-900	225-900		180-900		180-900	70-600	150-600	54-450	113-450
400							180-800				90-750	180-750

Диапазон потока
