Защитные жалюзи (рольставни) (стр. 2 )

Защитное полотно заканчивается специальным концевым цельнотянутым профилем. Он бывает двух типов (рис. 6 и рис.7) На рис.6 показан прямой профиль без пазов с внешней и внутренней стороны. Наверху его есть замок для крепления к основному профилю полотна.

ESU8x45 для 9мм профилей ES13x50 для 14мм профилей

Рис. 6. Концевые экструдированные профили

с верхним крюком и без бокового паза.

На рис.7 представлены концевые профили с пазами. Они используются в случаях, когда устанавливаются боковые задвижки или нижний замок (см. раздел «Виды запорных устройств в защитных жалюзи»). Чтобы прикрепить такой концевой профиль к основному полотну, дополнительно необходим профиль замковый, изображенный на рис.8.

ES8x45 для 9мм профилей ES14x50 для 14мм профилей

Рис. 7. Концевые экструдированные профили без верхнего крюка и с боковым пазом.

Рис. 8. Профиль замковый алюминиевый, экструдированный

для концевых профилей ES8x45 и ES14x50.

2.2 Стопоры полотна.

Стопор (рис. 9) – это деталь из полипропилена, предназначенная для контроля верхнего положения полотна.

Рис. 9. Стопор.

Стопоры крепятся к нижней части полотна (вне зависимости от вида управления и размеров изделия) симметрично слева и справа (рис.25). Это делается непосредственно на объекте во время монтажа.

2.3. Виды коробов.

Короб с валом предназначен для укрытия защитного полотна. Короб изготавливается из алюминия и состоит из задней панели, лицевой крышки и боковых крышек (рис.10).

Рис. 10. Короб без боковой крышки.

Каждому коробу соответствует своя боковая крышка (рис.11).

Рис. 11. Боковые крышки коробов.

Выбор короба зависит от размера профиля и высоты изделия. Для изготовления защитных жалюзи используются следующие короба: 165, 180, 205, 250 и 300 (рис.12):

Рис. 12. Виды коробов.

2.4. Направляющие.

Направляющие (или направляющие шины) – это специальный алюминиевый цельнотянутый профиль, по которым полотно защитных жалюзи движется вверх и вниз (рис.13).

GR 53 GRM 65 GR 70

GR 90

Рис. 13. Виды направляющих

Выбор направляющей зависит от ламелей основного полотна – чем шире ламель, тем больше направляющая.

Полотно защитных жалюзи всегда должно во что-то упираться, например, в подоконник, водоотлив, асфальт и т. д. Если при опускании полотна нет твердого упора, тогда дополнительно используется нижняя направляющая.

В качестве нижней направляющей выписывается точно такая же направляющая, как и боковая, замерщик дополнительно должен указывать в техническом задании артикул и размер нижней направляющей. Нижняя направляющая может состыковываться с боковыми тремя способами (рис. 14). От этого зависит длина всех направляющих.

Рис. 14 Варианты нижнего обрамления защитных жалюзи.

2.5. Валы.

Внутри короба находится вал, на который крепится и наматывается полотно. Вал – это стальной, оцинкованный восьмигранник, размер которого зависит от габаритных размеров изделия и ширины используемого профиля.

Для изготовления защитных жалюзи используются следующие валы: 40, 60, 70 и 108 круглая труба.

40-й вал 60-й вал

70-й вал

Рис. 15. Виды валов для защитных жалюзи.

На валу имеются специальные прорези для крепления ламеледержателей.

Соотношение между размером изделия, типом профиля, размером короба, вала и направляющих, отражено в таблице 2.

Таблица 2.

Характеристики направляющих, коробов и валов.

Тип профиля (ширина, мм)	Ширина направляющих мм	Тип короба и боковых крышек (размер, мм)	Размер вала, мм	Габаритный размер (высота), м
41,(44/S)	GR53	165х165	40, 60	1,5(1,1)
180х180	40, 60	2,0(1,7)
205х205	40, 60	2,9(2,6)
250х250	60	3,5(4,0)
55,(55/S)	GRM65	180х180	60	1,6(1,5)
205х205	60	2,2(2,0)
70	1,6
GR70	250х 50	60	3,5(3,1)
70	2,8(2,5)
300х300	60, 70	4,0
77	GR90	250х250	70	1,8
108	1,5
300х300	70, 108	3,1(2,9)

Например, если нужно изготовить защитные жалюзи 1,5 м шириной и 1,8 м высотой из Ал 41, тогда в последнем столбце выбираем габаритный размер по высоте 2,0(1,7), т. к. именно размер 2 м наиболее близок к 1,8 м и превышает его. Тогда получается, что короб для изделия заданного размера – 180, направляющая GR53, а вал 40 или 60 (в зависимости от ширины изделия).

Числа в скобках – это габаритная высота изделия, изготовленного из цельнотянутого профиля. Например, для изделия того же размера 1,5 м шириной и 1,8 м высотой, но из цельнотянутого профиля Ал 44/S, нужно в последнем столбце выбирать размер 2,9(2,6), т. к. только 2,6 м наиболее близкая высота к 1,8 м, при этом короб будет уже другим – 205, но направляющая и вал останутся такими же, как и в предыдущем случае.

2.6. Окраска профилей.

Все профили, используемые в компании «Виктори», представлены следующих цветов: белого, коричневого, бежевого и серого. Исключение составляет только профиль сталь 77, она только белого цвета.

Однако возможно изготовить защитные жалюзи из экструкдированного профиля такого цвета, который необходим заказчику. Окраска производится в любой цвет по каталогу RAL (рис. 16).

Покраска увеличивает сроки изготовления защитных жалюзи и оплачивается дополнительно.

Вы также можете комбинировать различные цвета полотна и направляющих, создавая оригинальные цветовые решения.

Рис. 16. Каталог RAL.

2.7. Запорные устройства и способы

крепления полотна к валам.

Полотно крепится к валу двумя способами: с помощью специальных металлических тяговых пружин (ламеледержателей), рис.17, или ригелей из пластмассы (верхних замков), рис.18, которые препятствуют несанкционированному поднятию полотна.

Ламеледержатели должны крепится к валу через каждые 500-700мм.

Рис. 17. Ламеледержатель Рис. 18. Ригель в сборе

При закрытых жалюзи необходимо предусмотреть запорные устройства, которые бы препятствовали несанкционированному поднятию полотна. Для этого можно использовать: нижний замок, боковые задвижки, ригеля, проушины с навесным замком.

Проушины для навесного замка можно дополнительно установить на жалюзи с любым управлением. В комплект входит две проушины, каждая из которых крепится к концевому профилю полотна и боковой направляющей соответственно. Сам навесной замок в комплект не входит.

Нижний замок монтируется в концевой профиль с пазом (рис. 7) и закрывается с помощью ключа (рис. 19).

Принцип работы нижнего замка прост: при повороте ключа в стороны расходятся металлические полосы, с помощью которых происходит фиксация полотна. Металлические полосы заходят в пазы, просверленные в направляющих, и блокируют поднятие полотна. Пазы просверливаются непосредственно на объекте установщиками. Для открывания необходимо повернуть ключ в другую сторону, а затем поднять полотно.

Рис. 19. Нижний замок и металлическая полоса.

Нижний замок используется в изделиях со всеми видами механических управлений и устанавливается в количестве один замок на одно изделие. В комплект к нижнему замку входит 2 ключа.

Важно отметить, что нижний замок возможно открывать и закрывать как со стороны улицы, так и со стороны помещения, но необходимо, чтобы нижняя ламель была повернута пазом в сторону помещения или улицы в зависимости от пожеланий заказчика.

Боковые задвижки (ригель ручной) также монтируются на изделия с механическим управлением в нижний концевой профиль (рис. 20). В комплект входят 2 боковые задвижки (справа и слева полотна).

Рис. 20. Боковые задвижки (ригель ручной).

Для того чтобы закрыть изделие с помощью такого запорного устройства нужно опустить полотно и задвинуть задвижки в стороны направляющих, если же надо открыть изделие, то задвижки сводят к центру полотна, а затем поднимают само полотно.

Ригеля (можно встретить название «верхние замки» или «фиксаторы на вал») устанавливаются внутри короба непосредственно на валу через каждые 500-700мм. Каждый ригель состоит из двух колец ригельных и самого ригеля (рис. 21). Ригельные кольца надеваются на вал и жестко закрепляются на нем, а к ригелю крепится полотно, при этом ламеледержатели не используются.

Рис. 21. Ригель в сборе.

Количество ригелей рассчитывают так: ширину изделия делят на 600 и округляют до большего целого числа – это и есть количество верхних замков. Например, если ширина изделия 2540мм, тогда 2540:600=4,23, значит, нам нужно 5 верхних замков (округляем 4,23 до 5).

Для использования верхних замков нужно, чтобы при надавливании на полотно снизу вал не проворачивался, а оставался на месте. Это возможно только в случае электропривода или кардана-редуктора в качестве управления, и никакого другого из механических управлений.

Принцип действия ригелей заключается в следующем. Когда полотно полностью опущено вниз, ригели «встают враспор» (рис. 22) между валом и задней крышкой короба и не дают принудительно поднять полотно (например, надавливая на полотно снизу вверх). В то же время при повороте ручки кардана или при нажатии на выключатель сначала начнет поворачиваться вал, затем на него накрутятся ригеля, а потом и полотно.

Рис. 22. Схема установки ригеля при монтаже защитных жалюзи.

3. Виды управления.

Управления защитными жалюзи подразделяется на механическое и электрическое (как вариант - дистанционное) (рис. 23).

кардан-редуктор	инерционное	электрическое
ленточное	трос-редуктор	дистанционное

Рис. 23. Виды управления.

Механическое управление позволяет поднимать и опускать жалюзи относительно небольшого веса с помощью мускульной силы.

Виды механических управлений, применяемых в защитных жалюзи:

- кардан-редуктор (воротковый привод);

- инерционная пружина

- ленточное управление

- трос-редуктор

Электрическое управление позволяет поднимать и опускать полотно защитных жалюзи с помощью электропривода. Управление электроприводом может быть, как от выключателя, так и дистанционное от пульта.

3.1. Кардан-редуктор.

Механическое управление с карданом-редуктором, который также называют воротковым приводом, показано на рисунке 24.

Крышка боковая Устройство направляющее Подшипник Капсула универсальная Вал октогональный Пружина тяговая Короб защитный Вставка Редуктор Шина направляющая Заглушка Замок боковой Полоса запорная Стопор Замок ригельный Профиль концевой Кардан Клипса пружинная Вороток

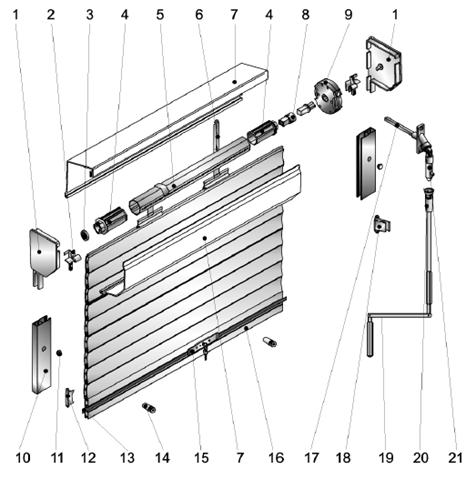

РРис. 24. Устройство защитных жалюзи с карданом-редуктором.

Такое управление позволяет поднимать изделия массой до 28 кг. Для подъема полотна необходимо, предварительно открыв запорные устройства на изделии, вращать ручку (вороток) до момента, когда стопоры не коснутся короба защитных жалюзи. Они блокируют дальнейшее поднятие полотна.

Для того, чтобы опустить полотно, необходимо вращать вороток в другую сторону до полного смыкания ламелей полотна. Дальнейшее вращение ручки запрещено, так как оно требует значительных усилий и ведет к повреждению механизма.

Рис. 25. Редуктор со вставкой. Рис. 26. Ручка (вороток).

Вывод ручки кардана-редуктора возможно осуществлять как со стороны короба, так и через стену, т. е. защитные жалюзи возможно смонтировать изнутри помещения, а ручку управления вывести наружу на улицу, или наоборот, защитные жалюзи будут закрывать проем со стороны улицы, а управлять ими нужно из помещения, т. е. ручка делается внутри.

В таком случае необходимо обращать внимание на толщину стены, через которую выводится вороток. Длина металлического четырехгранника (квадрата) равна 500мм (рис. 27), при этом, если толщина стены превышает 380мм, то необходимо дополнительно выписать удлиненный квадрат, длина которого составляет 1000мм (рис. 28). На объекте установщики обрежут удлиненный квадрат до нужно размера в зависимости от ширины стены.

Рис.27. Кардан со стандартным Рис.28. Кардан с удлиненным квадратом.

четырехгранником.

Ручка кардана-редуктора может выводиться как на короб, так и через стену. Если ручка выводится на короб, то используются карданы, изображенные на рис. 31. Для вывода управления через стену используются карданы, изображенные на рис. 27 и рис. 28.

При креплении ручки кардана-редуктора на коробе используется пластина с двумя отверстиями под саморезы (рис. 27). При креплении кардана-редуктора на стене используется пластина с четырьмя отверстиями, такая, как изображена на рисунке 29, к ней прикрепляется кардан с удлиненным квадратом (рис. 28).

Рис. 29. Пластина для крепления кардана к стене.

При управлении с помощью кардана-редуктора возможно использовать как стационарную, так и съемную ручку. При этом вывод управления можно делать как под 90˚, так и под 45˚ (рис. 31). Например, когда короб защитных жалюзи находится низко относительно роста человека (в окнах полуподвальных помещений или цокольных этажей). Если ручка выведена под 45˚, то для подъема и опускания полотна нужно отойти немного от защитки, так, чтобы ручка стала перпендикулярно наклонной плоскости короба, и только затем крутить вороток.

Рис. 30. Варианты вывода ручки кардана-редуктора.

а) Кардан 90° б) Кардан 45°

Рис. 31. Карданы с выводами под 90° и под 45°.

Комплектация изделия с карданом, но со съемной ручкой (рис. 32), отличается от комплектации изделия со стационарной ручкой (позиции 20 и 21):

Крышка боковая Устройство направляющее Подшипник Капсула универсальная Вал октогональный Пружина тяговая Короб защитный Вставка Редуктор Шина направляющая Заглушка Замок боковой Полоса запорная Стопор Замок ригельный Профиль концевой Кардан Клипса пружинная Вороток Втулка приводная Шрифт приводной

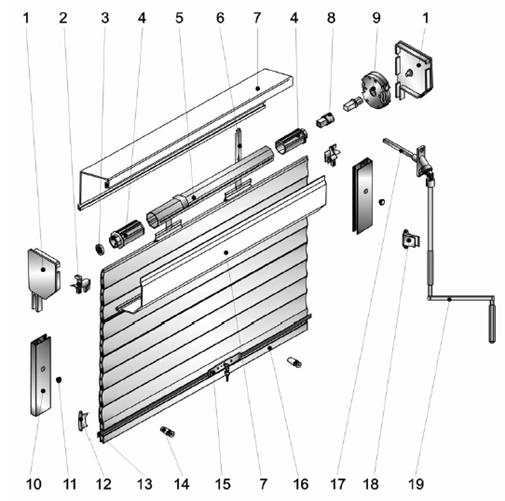

Рис. 32. Устройство защитных жалюзи с карданом-редуктором и съемной ручкой.

В качестве запорных устройств для изделий с карданом-редуктором используют нижний или верхние замки. Возможно также установить боковые задвижки или проушины для навесного замка.

3.2. Инерционная пружина.

Инерционная пружина может быть двух типов в зависимости от массы полотна – до 28 кг или до 60 кг. Эта пружина (рис. 33) находится внутри вала. Комплектация защитных жалюзи с инерционной пружиной показана на рис. 34:

Рис. 33. Внутривальная инерционная пружина.

Минимальный горизонтальный размер изделия с таким управлением составляет 600 мм. При этом используется только неперфорированный профиль При использовании перфорированного профиля при закрытии защитных жалюзи будет видна перфорация на верхних 5-6 ламелях (они будут растягиваться пружиной), а остальные ламели будут плотно прилегать друг к другу, и перфорации будет не видно. Если же используется неперфорированный профиль, тогда, что верхние ламели растягиваются, уже не существенно.

Крышка боковая Направляющее устройство Суппорт подшипника Подшипник Капсула универсальная Вал октогональный Пружина тягловая Короб защитный Пружинно-инерционный механизм Направляющая шина Замок боковой Заглушка Стопор Концевой профиль Замок ригельный

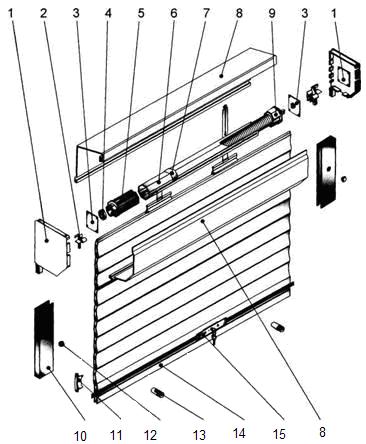

Рис. 34. Устройство защитных жалюзи с инерционной пружиной.

Для подъема полотна с помощью инерционной пружины нужно сначала открыть запорные устройства на изделии, а затем, придерживая полотно за ручки на нижней ламели, плавно поднять полотно до полной остановки его в верхнем положении. Полотно фиксируется в верхнем положении инерционной пружиной и не падает. В то же время стопоры, установленные на концевом профиле, не дают полотну полностью «уйти» в короб.

Для того, чтобы полотно опустить, нужно потянуть за ручки, расположенные на концевом профиле, до того момента, как полотно полностью опустится на контактную поверхность (на порог проема, на подоконник, на асфальт и т. д.). Затем необходимо закрыть изделие с помощью установленных запорных устройств.

Установщики непосредственно на объекте регулируют работу пружины: сначала нужно произвести предварительное натяжение пружины, вращая вал привода в направлении закручивания пружины (по часовой стрелке при взгляде со стороны правой крышки).

Рис. 35. Варианты монтажа инерционной пружины.

Несмотря на то, что с помощью инерционной пружины можно поднимать достаточно большие по габаритным размерам и по массе изделия, не стоит забывать о разумных ограничениях. Например, если высота изделия будет превышать 2,5 метра, то человек среднего роста, скорее всего, не сможет дотянуться до ручек на полотне, и это, естественно, привет к неудобству в использовании такого изделия. Точно также человек со скромными физическими способностями может не справится с изделием, имеющим большой вес - пружина поможет открыть изделие, но опустить-то его можно, прилагая определенные усилия!

Для того, чтобы запереть защитные жалюзи с инерционной пружиной используют нижний замок, боковые задвижки или устанавливают проушины для навесного замка.

3.3. Ленточное управление.

Ленточное управление позволяет поднимать изделия небольшой массой до 10 кг. Оно чаще всего используется на небольших проемах и, как правило, внутри помещений.

Оно комплектуется лентоукладчиком и уложенной в него нейлоновой лентой шириной 14мм (рис. 36). Лента может выводиться как на крышку короба, так и с противоположной стороны через стену, для этого в стене делается специальное отверстие, в которое помещается пластиковая трубка с лентой внутри (рис. 37). Комплектация защитных жалюзи с ленточным управлением показана на рис. 38.

Рис. 36. Лентоукладчик. Рис. 37. ПВХ трубка.

Для подъема полотна нужно потянуть ленту вниз необходимое количество раз до полной остановки полотна в верхнем положении и застопорить ленту в лентоукладчике.

Если же взять ленту у корпуса лентоукладчика, потянуть на себя, а затем плавно отпустить ленту, не выпуская ее из руки, то можно опустить полотно, т. к. при освобождении ленты из лентоукладчика полотно опускается под собственной тяжестью. Для полного смыкания ламелей в полотне эту операцию необходимо повторить несколько раз. При этом полное смыкание ламелей в полотне будет подтверждено провисанием ленты между рукой и направляющим устройством.

Крышка боковая Направляющее устройство Подшипник Капсула универсальная Вал октогональный Короб защитный Пружина тягловая Шкиф Направляющая шина Заглушка Замок боковой Полоса запорная Концеврй профиль Стопор Замок ригельный Направляющая для ленты Лентоукладчик

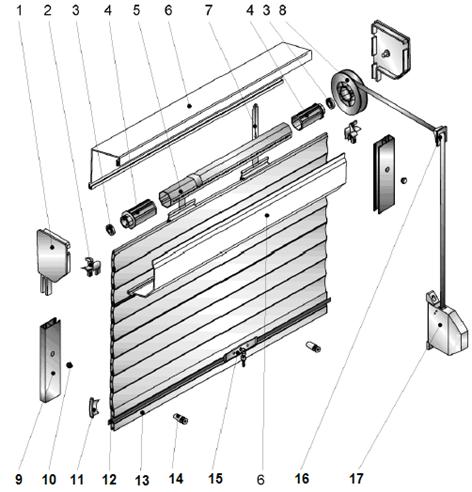

Рис. 38. Устройство защитных жалюзи с ленточным управлением.

С ленточным управлением в качестве запорных устройств используют нижний замок, боковые задвижки или делают проушины для навесного замка.

3.4. Трос-редуктор.

Трос-редуктор может быть двух типов, для массы полотна 36кг и 70 кг. В связи с тем, что в укладчике для троса может поместиться определенное количество троса, существует ограничение по максимальной высоте изделия – 3,5 м.

Трос-редуктор является еще одним вариантом механического управления, которое можно вывести как через переднюю крышку короба, так и через стену. Укладчик для троса (рис. 40) вместе с рукояткой крепится на удобном уровне для использования, как правило, где-то на уровне пояса человека.

1.  Крышка боковая

2.  Направляющее устройство

3.  Подшипник

4.  Капсула универсальная

5.  Вал октогональный

6.  Короб защитный

7.  Пружина тягловая

8.  Шкив

9.  Направляющая для шнура

10.  Трубка защитная

11.  Направляющая шина

12.  Заглушка

13.  Замок боковой

14.  Полоса запорная

15.  Концевой профиль

16.  Стопор

17.  Замок ригельный

18.  Трос

19.  Рукоятка

20.  Укладчик для троса редукторный

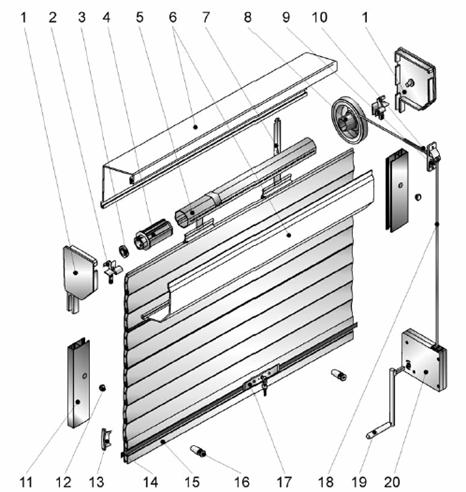

Рис. 39. Устройство защитных жалюзи с тросом-редуктором.

Для подъема полотна нужно разблокировать запорные устройства на жалюзи и вращать рукоятку до полной остановки полотна в верхнем положении.

Для того, чтобы опустить полотно вниз нужно вращать рукоятку в обратном направлении до полного смыкания ламелей полотна.

Рис. 40. Укладчик для троса с рукояткой.

С управлением трос-редуктор возможно использовать нижний замок, боковые задвижки или сделать проушины для навесного замка.

3.5. Электропривод.

В защитных жалюзи с электроприводом используются двигатели фирмы «Somfy» (Германия) разной мощности, предназначенные для подъема изделий разной массы (рис. 41). Максимальная масса, которую может поднять электропривод – 160 кг (электропривод Титан). Комплектация защитных жалюзи с электроприводом показана на рис.42.
