Защитные жалюзи (рольставни) (стр. 4 )

3.6. Виды выключателей.

Для включения электропривода можно использовать несколько видов выключателей. Выключатели, рассмотренные ниже, производятся белорусской фирмой «Скетч» (Royal). Выключатели могут быть с фиксацией и без фиксации, также они подразделяются на выключатели для скрытой или для наружной проводки.

Выключатели бывают следующих видов:

-  Клавишные выключатели;

-  Поворотные выключатели;

-  Замковые выключатели;

-  Поворотные двухполюсные выключатели.

Клавишные выключатели выглядят как привычные выключатели для освещения, но технически отличаются. Электропривод приводится в движение нажатием соответствующей клавиши вверх или вниз.

Клавишный выключатель существует как для внутренней (рис. 46а), так и для наружной проводки (рис. 46б).

а) для скрытой проводки б) для наружней проводки

Рис. 46. Клавишные выключатели.

Поворотные выключатели изображены на рисунках 47а и 47б – один для внутренней проводки, второй для наружной проводки. Принцип действия прост: поворотом ручки налево или направо можно добиться подъема или опускания полотна защитных жалюзи.

а) для скрытой проводки б) для наружней проводки

Рис. 47. Поворотные выключатели.

Замковые выключатели изображены на рис.48а и 48б. Включение электропривода происходит при повороте ключа в замке налево или направо. Этот выключатель отличается от всех других тем, что он дает дополнительную защиту от открывания и закрывания защитных жалюзи, т. к. это сможет сделать только владелец ключа. Такой выключатель возможно устанавливать в любом месте, даже там, где к выключателю есть доступ у многих людей, например, на торговых павильонах или на гаражных воротах, выходящих на улицу.

а) для скрытой проводки б) для наружней проводки

Рис. 48. Замковые выключатели.

Двухполюсный выключатель изображен на рис. 47. Внешне выглядит как обычный поворотный выключатель, однако он рассчитан на управление не одной, а двумя защитными жалюзи. При этом оба изделия будут работать одновременно, индивидуальное управление будет невозможно.

Выключатель с фиксацией работает следующим образом. При замыкании выключателя полотно жалюзи будет подниматься и опускаться до своих крайних положений. При этом удерживать выключатель в рабочем положении не надо. Для того, чтобы остановить полотно в промежуточном положении, необходимо вернуть выключатель в нейтральное положение. Дальнейшее движение полотна будет осуществляться при повторном замыкании выключателя. После автоматической остановки электропривода необходимо вернуть выключатель в нейтральное положение.

Выключатель без фиксации отличается от выключателя с фиксацией тем, что в нем есть возвратная пружина, которая автоматически возвращает выключатель в нейтральное положение. Поэтому для того, чтобы поднять или опустить полотно, необходимо держать выключатель в замкнутом состоянии до срабатывания концевого выключателя электропривода.

Как правило, для одной рольставни с электроприводом используется один выключатель. В том случае, когда на одно изделие нужно установить два выключателя (например, один внутри помещения, а второй – снаружи), необходимо использовать выключатели без фиксации и УС-2,15, чтобы не возникло проблем с управлением. Аналогично для управления группами защитных жалюзи рекомендуется использовать выключатели без фиксации.

4. Автоматика для защитных жалюзи с электроприводом.

Для управления электроприводами используется автоматика белорусской фирмы «Скетч» (Rojal) германской фирмы «Somfy».

4.1. Групповое устройство управления - ГУ-4.

ГУ-4 – устройство (рис. 49), которое предназначено для одновременного управления несколькими электроприводами в защитных жалюзи от одного или нескольких центральных выключателей (рис. 50).

Рис. 49. Групповое устройство управления ГУ-4.

Технические характеристики:

Количество управляемых электроприводов - 4

Габаритные размеры, мм – 94х130х57

Рис.50. Управление несколькими электроприводами от одного или нескольких выключателей.

Используется одно устройство на группу защитных жалюзи (максимум 4 в группе). Индивидуальное управление защитными жалюзи из этой группы невозможно.

Если нужно организовать управление группой защиток в количестве большем, чем 4, то нужно использовать несколько устройств ГУ-4, соединив их последовательно. Например, на 12 рольставен понадобится 3 устройства ГУ-4 (рис.51).

Рис.51. Схема соединения 12 защитных жалюзи с помощью групповых устройств управления ГУ-4.

Прибор можно монтировать как внутри помещения, так и снаружи здания, при этом температура эксплуатации от -20 до +40 градусов.

4.2. Универсальное устройство - УС-2.15.

УС-2.15 - универсальное устройство (рис. 52) предназначено для управления как группой защитных жалюзи, так и индивидуально.

УС-2.15 позволяет строить схемы управления несколькими приводами от центрального выключателя, а также от групповых и местных выключателей.

Рис. 52. Универсальное устройство управления УС-2.15.

Технические характеристики:

Количество управляемых электроприводов - 1

Время подачи напряжения на электропривод, сек - произвольное

Габаритные размеры в корпусе, мм – 85х85х37

Габаритные размеры в чашке, мм – Ø60х60

Температура окружающей среды, ˚С – от -20 до +45

К УС-2.15 подключается один электропривод. При этом нужно использовать один групповой выключатель, с которого возможно поднимать и опускать все изделия одновременно. Также дополнительно можно установить по выключателю на каждую из защитных жалюзи, именно с помощью таких местных (локальных) выключателей осуществляется индивидуальное управление каждой защиткой.

Пример. На 3 защитных жалюзи с электроприводом нужно использовать 3 устройства УС-2.15, соединив их между собой, и 4 выключателя. При этом возможности управления:

1.  можно поднять или опустить все 3 изделий одновременно с помощью одного выключателя

2.  можно поднять или опустить любое из 3-х изделий с помощью одного из 3-х местных выключателей, установленных около каждой защитки.

Рис. 53. Схема соединения трех защитных жалюзи с помощью универсальных устройств УС-2.15.

Когда требуется управлять защитными жалюзи с помощью нескольких выключателей, тогда также необходимо использовать универсальное устройство УС-2.15 (см. рис.54).

Рис. 54. Схема соединения универсального устройства и рольставни, управляемой несколькими выключателями.

4.3. Универсальное устройство - УС-2.50.

Универсальное устройство УС-2.50 (рис. 55) является аналогом УС-2.15 с теми же функциями. Однако при этом существует одно принципиальное отличие: на лицевой поверхности устройства УС-2.50 расположены кнопки управления защитными жалюзи, т. е. в устройство УС-2.50 на лицевую панель вмонтирован местный выключатель.

Рис. 55. Универсальное устройство УС-2.15.

Технические характеристики:

Количество управляемых электроприводов - 1

Габаритные размеры, мм – 81х81х50

Температура окружающей среды, ˚С – от -20 до +45

Рис. 56. Схема соединения трех защитных жалюзи с помощью универсальных устройств УС-2.50.

Пример. На 3 защитных жалюзи с электроприводом нужно использовать 3 устройства УС-2.50, соединив их между собой, и 1 выключатель. При этом возможности управления:

1.  можно поднять или опустить все 3 изделий одновременно с помощью одного центрального выключателя

2.  можно поднять или опустить любое из 3-х изделий с помощью выключателя, встроенного в устройство УС-2.50.

4.4. Диодная развязка - Д-2.

Диодная развязка Д-2 (рис. 57) используется для управления подгруппой в группе.

Рис. 57. Диодная развязка – Д-2.

Технические характеристики:

Количество управляемых групп - 2

Габаритные размеры корпуса, мм – 85х85х37

Температура окружающей среды, ˚С – от -20 до +45

При использовании универсального устройства УС-2.15 или УС-2.50 нет возможности управлять подгруппами защитных жалюзи без дополнительных устройств. Например, при наличии 6 защитных жалюзи с установленными на них УС-2.15, можно поднимать все 6 защитных жалюзи сразу или каждое из изделий индивидуально. При этом нет возможности поднять подгруппы из 3 изделий.

Диодная развязка Д-2 применяется совместно с УС-2.15 или УС-2.50 в случае, когда необходимо организовать центральное управление и раздельное управление несколькими группами. Например, центральный выключатель на весь дом и групповые выключатели на каждый этаж. В данном случае диодная развязка позволяет разделить группу защитных жалюзи из 6 штук на две подгруппы по 3 штуки (см. рис.59).

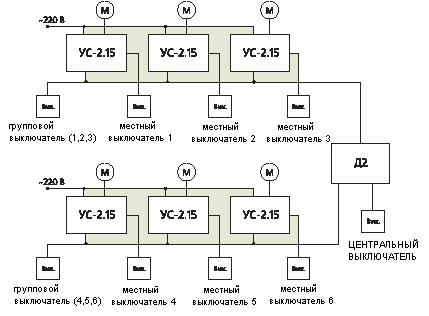

Рис. 58. Схема соединения группы защитных жалюзи из 6 штук с использованием универсальных устройств УС-2.15 и диодной развязки Д-2.

Внимание! Если суммарная мощность электроприводов на объекте превышает 1,5кВт, следует их разбить на группы по 1…1,5кВт, подключив питающее напряжение к каждой группе от электрощита отдельным кабелем (рис. 58).

4.5. Система управления NERO.

Все рассмотренные устройства обладают несомненными достоинствами: они позволяют организовать управление группой рольставен и при этом не очень дороги по цене. Однако при этом есть и существенный недостаток – большое количество проводов, соединяющих их.

Проблема большего количества проводов была решена фирмой «Скетч», в которой разработали систему устройств под названием NERO. Система NERO представляет собой группу устройств, обеспечивающих индивидуальное, групповое, центральное управление защитными жалюзи. Соединение всех элементов системы NERO осуществляется по тем же сетевым проводам 220В, поэтому дополнительных проводов не требуется.

Для организации управления группой защитных жалюзи в системе NERO используются следующие типы устройств:

·  центральный пульт NERO 8010,

·  исполнительное устройство NERO 8013 или исполнительное устройство NERO 8014,

·  мини-пульт NERO 8016,

·  фазовый переходник Ф-NERO 8015.

Под термином «группа» понимается некая совокупность приборов, объединенных по какому-либо признаку (комната, этаж, фасад и т. д.). Для группы приборов в системе существует отдельная команда, которая управляет только этой группой. Группы могут быть вложенными или пересекающимися. В разные группы могут входить одни и те же приборы.

Также различают понятие «своя группа». Для исполнительного устройства, имеющего возможность управлять группой без участия центрального пульта эта группа является «своей группой».

Центральный пульт NERO 8010 (рис. 59) предназначен для объединения исполнительных устройств NERO 8013 или NERO 8014 в группы и управления ими.

Рис. 59. Центральный пульт NERO 8010.

Технические характеристики:

Габаритные размеры, мм – 81х81х50

Температура окружающей среды, ˚С – от -20 до +45

Центральный пульт NERO 8010 устанавливается один на группу защитных жалюзи, при этом устройство подключается к сети 220В.

Центральный пульт NERO 8010 может независимо управлять 9-ю группами устройств NERO 8013. Например, в трехэтажном доме возможны следующие группы:

1-я группа – защитки всего дома;

2-я группа – защитки 1-го этажа;

3-я группа – защитки 2-го этажа;

4-я группа – защитки 3-го этажа;

5-я группа – защитки фасада дома; и т. д. до 9-ой группы.

Нажимая на кнопку «Gruppe», можно выбрать номер группы (цифра высвечивается на индикаторе). Затем, нажимая кнопки «вверх» или «вниз», можно поднять или опустить защитные жалюзи из выбранной группы.

Количество NERO 8013, которыми может управлять центральный пульт NERO 8010 – не ограничено, так же как и количество NERO 8013 в одной группе.

Дополнительная функция – установка группы роллет в режим «Комфорт» (в заранее заданное положение).

При включении центрального пульта в сеть на цифровом индикаторе появляется номер группы, а также звучит короткий звуковой сигнал. Это значит, что прибор исправен и готов к работе.

Рис. 60. Схема подключения ЦП-NERO 8010.

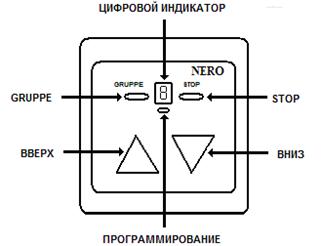

Рис. 61. Внешний вид ЦП-NERO 8010 и расположение кнопок.

Назначение кнопок на лицевой панели устройства NERO-8010 описано в таблице 4.

Таблица 4.

Назначение кнопок на лицевой панели ЦП-NERO 8010.

Название кнопки	Выполняемая функция
GRUPPE	1. Выбирает группу для управления и программирования.
STOP	1. Выполняет команду «СТОП» во время движения защитных жалюзи.
	2. Устанавливает выбранную группу защитных жалюзи в режим «КОМФОРТ».
	3. Выход из режима программирования.
ВВЕРХ	1. Выполняет команду «ВВЕРХ».
	2. При программировании групп открывает или закрывает группу.
ВНИЗ	1. Выполняет команду «ВНИЗ».
	2. В режиме программирования групп удаляет себя из памяти всех исполнительных устройств, записанных в выбранную группу. При выборе гр. стирает себя из всех устройств.
ПРОГРАМ­МИРОВА­НИЕ	1. Вводит устройство в режим программирования групп.
	2. Переключает индексы группы.

Исполнительное устройство NERO 8013 (рис. 62) предназначено для индивидуального управления одним электроприводом в составе системы, а также для принятия и выполнения команд от центрального пульта NERO 8010.

Рис. 62. Исполнительное устройство NERO 8013.

Технические характеристики:

Количество управляемых электроприводов - 1

Габаритные размеры, мм – 81х81х50

Температура окружающей среды, ˚С – от -20 до +45

Исполнительное устройство NERO 8013 обладает следующими свойствами:

§  Подключается к соответствующему электроприводу и к сети 220 В.

§  Каждое исполнительное устройство NERO 8013 поддерживает 36 групп.

§  Дополнительная функция – программирование времени движения защитных жалюзи.

§  Дополнительная функция – установка жалюзи в режим «Комфорт» (в заранее заданное положение).

Исполнительное устройство NERO 8013 устанавливается по одному устройству на одно изделие. С помощью кнопок «вверх», «вниз» можно поднимать или опускать полотно каждой защитки. Однако у исполнительного устройства NERO 8013 есть еще одна функция: нажав на кнопку «Gruppe», мы сможем управлять не данным конкретным изделием, а всей группой, в которую входит эти защитные жалюзи. Повторное нажатие кнопки «Gruppe» снова позволит индивидуально управлять данными рольставнями.

Исполнительное устройство NERO 8014 (рис. 63) отличается от NERO 8013 тем, что в него встроен приемник радиосигнала. Соответственно это устройство применяется тогда, когда нужно не просто управление защитными жалюзи с помощью выключателя, но и дистанционное управление с пульта.

Рис. 63. Исполнительное устройство NERO 8014.

Исполнительное устройство NERO 8014 обладает теми же функциями, что и NERO 8013, и устанавливается по одному на каждую из защитных жалюзи. Дополнительно нужен мини-пульт, с которого будет подаваться сигнал ко всем защитным жалюзи.

Рис. 64. Схема подключения устройств NERO 8013 и NERO 8014.

Рис. 65. Значение кнопок на лицевой панели устройств NERO 8013 и NERO 8014.

Внимание! Размещать исполнительные устройства с радио УСР-NERO 8014 необходимо на расстоянии не менее 1 м друг от друга.

Таблица 5.

Назначение кнопок на лицевой панели исполнительных устройств.

Название кнопки	Выполняемая функция	Примечание
GRUPPE	1. Включает на 6 секунд режим управления своей группой.	Короткое нажатие. Световой индикатор загорается на 16 сек., если в устройстве назначена своя группа. Если в устройстве не назначена своя группа, то световой индикатор загорится и погаснет после нажатия кнопки.
2. При программировании групп записывает устройство в группу и назначает ее как "Свою группу" для этого устройства.	Короткое нажатие на кнопку. Световой индикатор загорается на 4 секунды.
3. При программировании времени движения полотна устанавливает бесконечную команду.	Короткое нажатие. Световой индикатор гаснет. Устройство выходит из режима программирования.
4. Переключает режим программирования настенных пультов и режим программирования мини-пультов.	Короткое нажатие в режиме программирования пультов. Световой индикатор загорится зеленым светом в режиме программирования настенных пультов и оранжевым светом в режиме программирования мини-пультов.
STOP	1. Выполняет команду "СТОП" во время движения полотна.	Короткое нажатие на кнопку. Световой индикатор гаснет.
2. Устанавливает защитные жалюзи в режим "КОМФОРТ".	Удержание кнопки более одной секунды. Световой индикатор начинает мерцать.
3. Вводит устройство в режим программирования "КОМФОРТ".	Удержание кнопки программирования более 4-х секунд. Световой индикатор начинает мерцать.
4. Выход из любого режима программирования.	Короткое нажатие. Световой индикатор гаснет.
ВВЕРХ	1. Выполняет команду "ВВЕРХ".	Короткое нажатие на кнопку. Световой индикатор мерцает во время движения полотна.
2. При программировании групп записывает устройство в группу.	Короткое нажатие на кнопку. Световой инидкатор загорается на 2 секунды.
3. При программировании времени движения полотна устанавливает время движения.	Кнопка удерживается необходимое время. Световой индикатор горит во время удержания кнопки.
ВНИЗ	1. Выполняет команду "ВНИЗ".	Короткое нажатие на кнопку. Световой индикатор мерцает.
2. В режиме программирования групп очищает память устройства.	Короткое нажатие на кнопку. Световой инидикатор загорается на 2 секунды.
ПРОГРАММИРОВАНИЕ	1. Вводит устройство в режим программирования групп.	Удержание кнопки более 4-х секунд. Световой индикатор медленно мерцает.
2. Вводит устройство в режим программирования времени движения полотна.	Короткое нажатие на кнопку в режиме программирования. Световой индикатор быстро мерцает.
3. Вводит устройство УСР Nero 8014 в режим программирования настенных пультов.	Короткое нажатие на кнопку. Световой индикатор загорается зеленым светом.

Мини-пульт "МП-Nero 8016" (рис. 66) предназначен для дистанционного управления исполнительными устройствами "УСР-Nero 8014".

Рис. 66. Мини-пульт NERO 8016.

Технические характеристики

Количество независимо управляемых устройств - 4

Дальность, м - 10

Габаритные размеры, мм - 60х38х17

Вес не более, г - 25

Элемент питания - гальваническая батарея типа 23А,12В

Мини-пульт МП-NERO 8016 подает команды по кольцу «вверх»-«вниз»-«стоп» и т. д. При удержании кнопки более 1 сек мини-пульт управляет своей группой приемника УСР‑NERO 8014, если она была для него назначена.

Фазовый переходник Ф-NERO 8015 (рис. 67) применяется в случае, если центральный пульт и исполнительные устройства подключены к разным фазам. Он монтируется в распределительном электрощите. Корпус прибора сделан для крепления на DIN-шину (рис. 68).

Рис. 67. Фазовый переходник Ф-NERO 8015.

Технические характеристики:

Габаритные размеры, мм – 90х52х66

Температура окружающей среды, ˚С – от -20 до +45

Рис. 68. Схема подключения Ф-NERO 8015.

Особенности монтажа системы NERO.

Монтаж осуществляется так же, как и установка обычного выключателя, но при этом используется минимум электроприводов для подключения, т. к. не требуется соединение между собой исполнительных устройств и центрального пульта. Приборы возможно крепить на распорки или на шурупы. В случае необходимости установленный прибор легко заменяется.

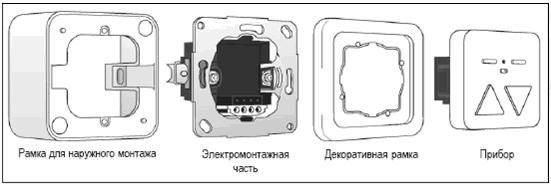

Рис. 69. Схема сборки устройств системы NERO.

Порядок монтажа:

1.  Извлечь приборы из защитной упаковки

2.  Ознакомиться со схемами подключения

3.  Отсоединить электромонтажную часть. Выполнить подключение.

4.  Установить электромонтажную часть прибора в электромонтажную чашку. Зажать распорные винты.

5.  Наложить декоративную рамку, установить прибор в гнездо. Для открытой (наружной) проводки необходимо использовать рамку для наружного монтажа.

6.  После монтажа перейти к программированию приборов. При этом программирование приборов должно производиться только при закрытой крышке прибора.

Система NERO обладает рядом преимуществ, которые важно учитывать при подборе устройств для управления защитными жалюзи:

1.  Комфортное индивидуальное и центральное управление

§  Не требуются дополнительные выключатели

§  Возможность объединять защитные жалюзи в группы для управления по самым разнообразным признакам (по этажам, по фасадам, внутри комнаты и т. д.), при этом каждое устройство управления может принадлежать к нескольким группам

§  Управление своей группой с любого исполнительного устройства

§  Гибкое изменение логики управления объектом после монтажа без дополнительной электропроводки

2.  Простой монтаж

§  Минимум электропроводов для подключения, т. к. не требуется соединение между собой исполнительных устройств и центрального пульта

§  Монтаж осуществляется так же, как и установка обычного выключателя

§  Два варианта крепления (на распорки и на шурупы)

§  Возможность легко заменить установленный прибор в случае необходимости

3.  Совместимость со всеми внутривальными электроприводами ведущих фирм-производителей

4.  Оптимальный дизайн для любого помещения

5.  Высокий уровень безопасности и надежности

4.6. Дистанционное управление защитными жалюзи.

Периодически возникает необходимость управлять одной или несколькими защитными жалюзи с электроприводами на расстоянии, дистанционно, например, если защитные жалюзи используются в качестве гаражных ворот.

Все дистанционные устройства управления, которые мы используем, подразделяются на одноканальные и двухканальные.

Одноканальное радиоуправление предназначено для управления 1 приводом защитных жалюзи или одной группой защитных жалюзи, но в этом случае используются дополнительные групповые устройства.

Двухканальное радиоуправление предназначено для управления двумя электроприводами или двумя группами электроприводов, но с дополнительными групповыми устройствами.

Одноканальное радиоуправление Р-5,5.

Позволяет управлять приводом защитных жалюзи с числом пользователей до 127.

Рис. 70. Одноканальное радиоуправление Р-5.5.

Технические характеристики:

Количество управляемых электроприводов - 1

Диапазон действия мини-пульта при прямой видимости, м - 25

Число запоминаемых кодов кнопок пультов - 127

Габаритные размеры приемника, мм – 93х93х55

Температура окружающей среды, ˚С – от -20 до +45

Управление электроприводом защитных жалюзи при использовании Р-5.5 возможно с помощью пульта, но также при необходимости можно подключить выключатель без фиксации.

Внутри устройства Р-5.5Р есть жидкокристаллический индикатор для удобного программирования прибора и оперативного удаления кода утерянного пульта (без перепрограммирования всех пультов).

Кроме того, для одноканального дистанционного управления Р-5.5 дополнительно возможно подключение аварийного датчика, программирование датчика на замыкание или размыкание, программирование реакции на срабатывание датчика: «СТОП» или «СТОП и ВВЕРХ».

Двухканальное радиоуправление Р-5.6.

Двуканальное радиоуправление Р-5.6 используется для дистанционного управления двумя электроприводами.

Рис. 71. Двуканальное радиоуправление Р-5.6.

Технические характеристики:

Количество независимо управляемых электроприводов 2

Дальность действия мини-пульта при прямой видимости, м 25

Число запоминаемых кодов кнопок пультов 127

Число кодовых комбинаций 16х106

Габаритные размеры приемника, мм 93х93х55

Температура окружающей среды, °С от -20 до +45

С помощью радиоуправления Р-5.6 возможно управлять двумя электродвигателями как в одноканальном режиме (двумя электроприводами одновременно), так и в двухканальном режиме (независимо друг от друга).

Управление электроприводом защитных жалюзи при использовании Р-5.6 возможно с помощью пульта, но также при необходимости можно подключить выключатель без фиксации на каждый канал.

Внутри устройства Р-5.6Р есть жидкокристаллический индикатор для удобного программирования прибора и оперативного удаления кода утерянного пульта (без перепрограммирования всех пультов).

Одноканальное радиоуправление Р-5.7.

Одноканальное радиоуправление Р-5.7 служит для дистанционного управления электроприводами гаражных ворот, защитных жалюзи с электроприводами для оконных и дверных проемов с числом пользователей до 7.

Рис. 72. Одноканальное радиоуправление Р-5.7.

Технические характеристики:

Количество независимо управляемых электроприводов 1

Дальность действия мини-пульта при прямой видимости, м 25

Число запоминаемых кодов кнопок пультов 7

Число кодовых комбинаций 16х106

Габаритные размеры приемника, мм 93х93х55

Температура окружающей среды, °С от -20 до +45

Управление электроприводом защитных жалюзи при использовании Р-5.7 возможно с помощью пульта, но также при необходимости можно подключить выключатель без фиксации.

Четырехканальные мини-пульты МП-4К и МП-4КМ.

Четырехканальный пульт предназначен для управления Р-5.5, Р-5.6 и Р-5.7 (рис.73). При этом для одноканальных радиоуправлений Р-5.5 и Р-5.7 используется одна кнопка пульта, а для двуканального радиоуправления Р-5.6 – две кнопки пульта.

При этом последовательное нажатие на кнопку пульта задает движение полотна защитных жалюзи по следующему циклу: «вверх»-«стоп»-«вниз»-«стоп»-«вверх» и т. д.

Рис. 73. Четырехканальные мини-пультыМП-4К и МП-4КМ.

Технические характеристики:

Габаритные размеры мини-пульта, мм 37х60х15

Масса мини-пульта, г не более 30

 4.7. Лучевой барьер ЛБ-1.

Лучевой барьер ЛБ-1 (рис. 74) является аварийным датчиком, который позволяет остановить во время закрытия защитные жалюзи, распашные, откатные, секционные ворота, а также шлагбаум при попадании препятствия в зону их движения.

Рис. 74. Лучевой барьер ЛБ-1.

Технические характеристики:

Габаритные размеры блока управления, мм 80х80х55

Габаритные размеры датчика, мм Ø=30, h=41

Температура окружающей среды, °С от -20 до +45

ЛБ-1 может использоваться с радиоуправлением Р-5.5, при этом полотно защитных жалюзи остановится в случае попадания какого препятствия в зону действия лучевого барьера. Для того, чтобы опустить полотно после устранения препятствия, необходимо подать команду "вниз".

При использовании лучевого барьера с выключателем, УС-2.15 или Р-5.7 полотно защитных жалюзи останавливается на время нахождения препятствия в зоне действия луча и опускается через 2 сек. после устранения препятствия из зоны действия луча.
