Защитные жалюзи (рольставни) (стр. 3 )

Рис. 41. Электропривод.

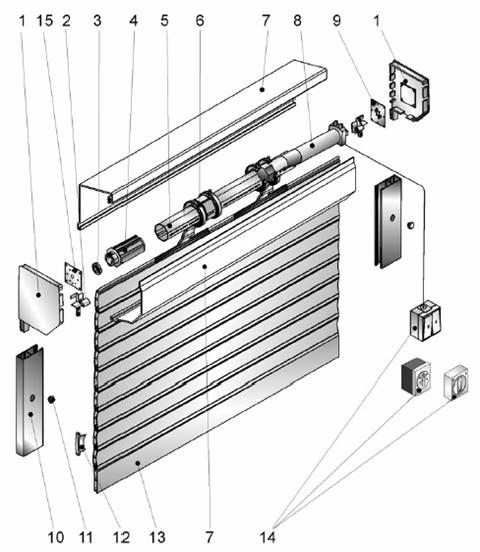

Крышка боковая Направляющее устройство Подшипник Капсула универсальная Вал октогональный Ригель в сборе Короб защитный Электропривод Крепление Направляющая шина Заглушка Замок боковой Концевой профиль Выключатель Суппорт подшипника

Рис. 42. Устройство защитных жалюзи с электроуправлением.

Для закрепления двигателя внутри вала применяются специальные адаптеры (рис. 43), которые подбираются под определенный размер вала: 60, 70 или 108мм. Ширина защитных жалюзи не может быть меньше длины двигателя (от 550мм до 700мм).

Рис. 43. Адаптер к электроприводу.

Каждый электропривод оснащен концевыми выключателями, которые отключают электродвигатель при достижении полотном крайнего верхнего или нижнего положения. Они регулируются непосредственно после монтажа самого изделия. Концевые выключатели можно регулировать многократно по необходимости.

Во внутрь электропривода встроено термореле, которое срабатывает при непрерывной работе двигателя в течение 4-5 минут. В этом случае электропривод рольставни будет заблокирован до его остывания до рабочей температуры. Время остывания ≈15 минут.

Электроприводы выпускаются еще с аварийным управлением (карданом-редуктором). При наличии напряжения в сети работа изделия осуществляется с помощью электропривода. При отсутствии напряжения, можно поднять или опустить полотно, вращая рукоятку (вороток) кардана-редуктора. Системой аварийного управления запрещается пользоваться при наличии напряжения в питающей сети, так как это может привести к повреждению механизма привода.

Кардан-редуктор может быть со стационарной ручкой, со съемной ручкой или с петлей. В нем используется 6-тигранник, а не 4-хгранник, как в обычном механическом кардане. При этом стационарная ручка закреплена на коробе или с обратной стороны на стене жестко, ее снять нельзя. Съемную же ручку можно снять при желании, тогда на коробе или на стене (в зависимости от вывода) остается сам механизм кардана. Если же установить ручку с петлей, то снять можно не только ручку (рис.44), но вытащить из короба и саму петлю (рис.45), в результате на коробе остается небольшое отверстие, которое закрывают наклейкой.

Рис. 44. Вороток (ручка) для системы Рис. 45. Петля.

аварийного управления.

Выбор электропривода зависти от массы изделия, вида профиля и от размера вала (см. таблицу 3).

Таблица 3.

Выбор электропривода.

			Ал.41, AER44/S	Ал.55, AER55/S	Ал.77, Ст.77
№	Электро-	Вал,	доп. масса (кг.)	доп. масса (кг.)	доп. масса (кг.)
	привод	мм	при высоте жалюзи	при высоте жалюзи	при высоте жалюзи
			1,5м	2,2м	3,5м	1,5м	2,5м	4м	1,5м	3,2м
1	Джет	60	16	15	13	15	14	13
2	Церес	60	20	19	17	19	17	16
		70				14	12	10	14	11
3	Атлас	60	30	27	25	28	25	22
		70				23	20	17	21	17
4	Метеор	60	38	35	32	37	34	31
		70				35	33	30	31	27
5	Гемени	60	47	44	42	47	45	40
		70	44	41	38	43	40	37	39	35
6	Аполло	60	60	56	52	56	53	48
		70	57	53	48	52	49	46	48	42
7	Гелиос	60	72	68	65	67	62	57
		70	68	65	62	64	59	54	56	49
8	Мариньер	60	80	75	71	76	71	64
		70	75	70	65	70	65	61	66	54
		108				65	60	56	59	52
9	Вега	70				106	100	94	100	86
		108				100	94	87	96	82
10	Сириус	70				132	127	120	126	111
		108				126	121	115	121	108
11	Титан	70				150	143	137	160	144
		108				145	138	133	155	140

Например, для защитных жалюзи шириной 1230мм и высотой 1540мм из цельнотянутого профиля Ал 55/S необходим электропривод «Атлас». По таблице масс из прайс-листа для цельнотянутого профиля Ал 55/S определяется масса изделия – 18,8 кг. Выбор электропривода осуществляется следующим образом: сначала выбираем среднюю колонку в таблице для профилей Ал 55 и AER55/S, затем выбираем высоту 2,5м, т. к. габаритная высота изделия 1,54м (1,54м ≤ 2,5м). В данной колонке находим вес поднимаемого полотна 25 кг, т. к. именно этот вес превышает 18,8 кг (вес изделия данного размера по таблице масс) – двигаясь по строке влево, определяем электропривод – «Атлас».
