Контрольные задания по черчению (стр. 5 )

Таблица 8. Болты с шестигранной головкой

(нормальной точности) ГОСТ 7798—70*. Определение

длины резьбы k

Номи- нальная	Номинальные	диаметры	резьбы d.	мм
длина болта /, мм	8	10	12	14	16
45	22	26	30	34	42
50	22	26	30	34	42
55	22	26	30	34	42
60	22	26	30	34	42
65	22	26	30	34	42
70	22	26	30	34	42
75	22	26	30	34	42
80	22	26	30	34	42
85	22	26	30	34	42
90	22	26	30	34	42

Номинальные	8	10	12	14	16
диаметры резьбы d
Шаг резьбы:
крупный	1,25	1,5	1,75	2	2
мелкий	1	1,25	1,25	1,5	1,5
Размер «под ключ» 5	13	17	19	22	24
Высота головки И	5,5	7,0	8,0	9,0	10
Диаметр описанной	14,2	18,7	20,9	42,3	26,5
окружности D
Радиус под головкой г	0,25	' 0,40	0,60	.0,60	0,60

а' = 3 (табл. 10). Подставляя числовые ве-
личины, определяем / = 5 + 2 + 8-4-3=18.
Подбираем по ГОСТ 22032—76* (табл. 13)
ближайшие размеры: /=18, /о =14, U = 2d\
1\ = 20. Эта шпилька имеет обозначение
М10Х18 ГОСТ 22032—76, где М10 —резьба
метрическая с крупным шагом /=1,5 мм,
18 — длина шпильки (/ = 18).

Размеры гайки и шайбы брать из таблиц
соответствующих ГОСТов (табл. 11 и 12).

Последовательность вычерчивания винто-
вого соединения. По заданному диаметру d
(в табл. 7 — d%) подсчитать длину винта /.
Для винта, изготовленного по ГОСТ 17475—
80* (табл. 14), /= К + 2d. Подставляя чис-
ловые данные для варианта 11, получим / =
= 16 + 20 = 36. Сравнив полученный резуль-
тат с данными табл. 15, принимаем /=35 мм,
/о = 26 мм.

Такой винт обозначается М10Х35 ГОСТ
17475—80*. На сборочном чертеже изображе-
ние крепежных деталей выполняется упрощен-
но (см. рис. 72).

Шлиц под отвертку изображают на одном
виде вдоль оси винта, на другом — под углом
45° против положения, показанного на первом
виде. Шлиц обводится сплошной утолщенной
линией. Размеры раззенковки под винты с ци-
линдрической и потайной головками см. в
табл. 16—18.

Выполнив резьбовые соединения, за-
штрихуйте сечения, обведите чертеж основной
сплошной линией.

Оформите сборочный чертеж по образцу
листа II—4 (см. рис. 72). Проставьте размеры:
габаритные, установочные, присоединительные,
т. е. размеры, необходимые для сборки и ус-
тановки изделия. Размеры, проставленные как
справочные, которые стоят на рабочих черте-
жах деталей, отмечают справа вверху звез-
дочкой, а под основной надписью пишут
«Размеры для справок».. Проставьте номера
позиций деталей, которые указывают на пол-
ках линий-выносок, проводимых от видимых
изображений деталей. На сборочном чертеже
детали нумеруются в соответствии с номера-
ми позиций, указанными в спецификации этой
сборочной единицы. Номера позиций распола-
гают параллельно основной надписи чертежа
и группируют в строчку или колонку по воз-
можности на одной линии (в вертикальном
или горизонтальном направлении). Номера
позиций деталей наносят более крупным шриф-
том, на один-два размера больше, чем приня-
тый для размерных чисел на чертеже. Полки
наносят сплошной тонкой линией. Линии-вы-
носки не должны пересекаться между собой,
не должны быть параллельны линиям штри-
ховки (если выноска проходит по заштрихо-
ванному полю). Одним концом линия-выноска

Таблица 10. Выход конца болта из гайки по нормам, принятым в машиностроении.

Размеры в мм

. Шаг резьбы	0,02—0,4	0,45—0,6	0,7—0,8	1; 1,25	1,5; 1,75	2; 2,5	3; 3,5	4; 4,5	5-6
Выход конца винта а	0,4—1	0,5—1,5	1—2	1,5-2,5	2—3	3,5—4	3-5	4—7	6—10

70

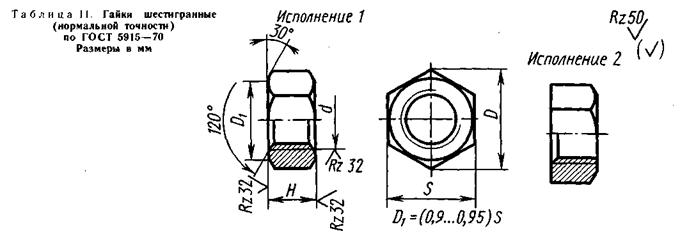

Номинальный диаметр резьбы d	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	48
Шаг резьбы.
крупный	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	5
мелкий	0,75	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3
Размер «под ключ» S номи-	10	13	17	19	22	24	27	30	32	36	41	46	55	75
нальный
Диаметр описанной окружно-	10,9	14,2	18,7	20,9	24,3	26,6	29,9	33,3	35,0	39,6	45,2	50,9	60,8	83,4
сти D, не менее
Высота Н номинальная	4	5	8	10	11	13	15	16	18	19	22	24	29	38

Примечание. Гайки с размерами, заключенными в скобки, применять не рекомендуется.
