Контрольные задания по черчению (стр. 7 )

Обозна-			Размеры	, мм
чение
d	4	6	8	10	12	14	16
D	7,4	11,0	14,5	16	21,5	25	23,5
И	2	3	4	6,0	5,5	6,5	7
Ь	1,0	1,6	2	2,5	3	3	4
h	1,1	1,5	2,0	3	2,5	3	3,5
г	0,35	0,6	1,1	11	1,6	1,6	1,6

Таблица 15. Определение длины резьбы винта.
Размеры в мм

Номиналь-
ный диаметр резьбы d	Длина винта 1	Длина	резьбы /о
	Винты с потайной г	оловкой
	(ГОСТ 17475—	S0)
4	От 7 до 70	С 20 по	70= 14
6	» 8 » 70	» 25 *	70= 18
8	» 12 » 70	» 32 »	70 = 22
10	» 20 » 70	» 38 »	85 = 26
12	> 22 » 85	» 42 »	85=30
14	» 25 » 90	» 48 »	90= 34
16	» 30 » 95	» 55 »	95= 38

Номиналь-
ный диаметр резьбы d	Длина винта /	Длина резьбы /0
Винты с цилиндрической головкой (ГОСТ 1491—80)
4	От 4 до 70	С 18 по 70= 14
6	» 6 » 70	» 22 » 70= 18
8	» 12 » 70	» 28 » 70 = 22
10	» 18 » 70	» 32 » 70 = 26
12	» 22 » 85	» 35 » 85 = 30
14	» 25 » 90	» 40 > 90 = 34
16	» 30 * 90	» 45 » 95 = 38
	Винты с полукруглой (ГОСТ 17473—	головкой
4	От 4 до 70	С 18 по 70= 14
6	» 7 » 70	» 22 » 70= 18
8	» 12 » 70	» 28 » 70 = 22
10	» 18 » 70	» 32 » 70 = 26
12	» 22 » 85	» 35 » 85 = 30
14	» 25 » 90	» 40 » 90 = 34
16	» 30 » 95	» 45 » 95 = 38

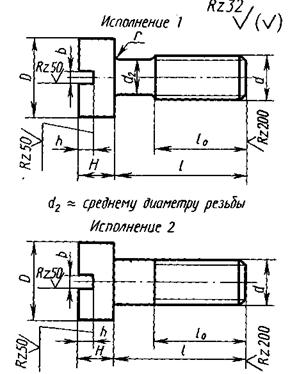

Таблица 16. Винты с цилиндрической
головкой ГОСТ 1491—80

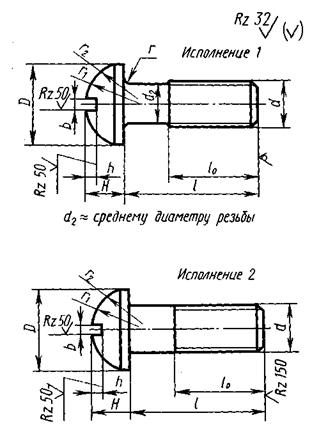

Таблица 17. Винты с полукруглой головкой

(нормальной точности). Конструкция

и размеры ГОСТ 17473—80

Обозначение			Размеры,	мм
d	4	. 6	8	10	12	14	16
D	7	10	13	16	18	21	24
H	2,8	4,2	5,6	7	8	9,5	11
b	1,0	1,6	2	2,5	3	3	4
h	1,8	2,5	3.5	4	4,2	4,5	5
r	0,35	0,6	1,1	1,1	1,6	1,6	1,6
Радиус
сферы го-
ловки:
Г\	6,4	9,6	12,8	16	19	25	26
Гг	3,2	4,8	6,4	8	9,5	1 1	13

73

Обозначение			Размеры,	мм
d	4	6	8	10	12	14	16
D	7,0	10	13	16	18,0	21	24,0
И	2,8	4	5,0	6,0	7,0	8,0	9.0
b	1,0	1,6	2	2,5	3,0	3,0	4.0
h	1,4	2	2,5	3	3,5	3,5	4,0
г	0,35	0,6	1,1	1,1	1,6	1,6	1,6

Таблица 18. Места под потайные головки винтов. ГОСТ 12876—67. Размеры в

d	d,	D
4	4,5	8,3
6	6,6	12,3
8	9	16,5
10	12	20
12	13	24
14	15,0	28
16	17	31

d	d,	D	//
4	4,5	8,3	2,8
6	6,6	12,3	4
8	9	15	5
10	11,0	20	6
12	13	20	7
14	15,0	28	8
16	17	28	9

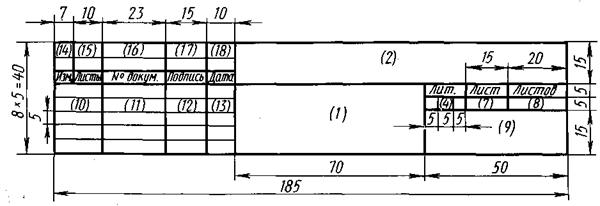

Рис. 76. Основная надпись спецификации (1-й лист):

/ — наименование изделия, сборочной единицы; 2 — обозначение документа (номера граф 3, 5, 6 отсутствуют; 4 — лите-
ра, присваиваемая данному чертежу (У — учебный чертеж); 7 — порядковый номер .листа (на документах, состоящих
из одного листа, не заполняется); 8 — общее количество листов документа; 9—наименование учебного заведения,
выпускающего данный документ, шифр заочника и номер его учебной группы; 10 — характер работы, выполняемой
лицом, подписывающим документ; // — фамилии лиц, подписывающих документ; 12— подписи лиц, фамилии которых

указаны в графе 11; 13— дата подписания документа

находит на изображение детали и заканчи-
вается точкой. Затем следует заполнить ос-
новную надпись (см. рис. 2).

В верхнем левом углу чертежа дать прямо-
угольник 70Х14 и указать в нем обозначение
чертежа в перевернутом виде.

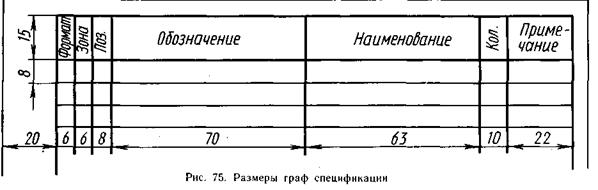

Выполните спецификацию по ГОСТ 2.108—
68* (рис. 73, 75, 76). Спецификация — доку-
мент, определяющий состав сборочной еди-
ницы, комплекса или комплекта. Специфика-
ция является обязательным, основным доку-
ментом. Ее составляют на отдельных листах
формата 297X210.

В графе «Наименование» указывают наиме-
нование каждого раздела в следующем по-
рядке: «Документация»; «Комплексы»; «Сбо-
рочные единицы»; «Детали»; «Стандартные из-

делия»; «Прочие изделия»; «Материалы»;
«Комплекты». Наличие тех или иных разде-
лов определяется составом специфицируемого
изделия. Наименование каждого раздела ука-
зывают в виде заголовка и подчеркивают
тонкой линией. Под заголовком и над ним про-
пускают строчку. В разделе «Стандартные из-
делия» стандартные изделия записывают в по-
рядке алфавита. В случае когда изделий од-
ного наименования несколько и они изготов-
лены по разным стандартам, запись ведется в
порядке возрастания номеров стандартов.
Для первого (титульного) листа спецификации
основная надпись выполняется по ГОСТ
2.104—68* (форма 2), для последующих лис-
тов—по ГОСТ 2.104—68. (форма 2а).
