Лабораторная работа №1 «Гамма-спектометрический анализ в управляющей среде Genue-2000 с помощью HPGE детектора» (стр. 1 )

Лабораторная работа №1.

Гамма-спектометрический анализ в управляющей среде Genue-2000 с помощью HpGe детектора

Целью работы является ознакомление с возможностями выполнения гамма-спектрометрического анализа в управляющей среде Genue-2000 с помощью полупроводникового HpGe детектора.

Основными задачами работы является изучение следующих вопросов:

- подготовка гамма-спектрометрического тракта к работе;

- настройка электронного оборудования;

- подготовка библиотек и файлов-сертификатов;

- калибровка спектрометрического тракта по энергии и эффективности.

Введение

Практикум знакомит студентов с основными принципами и методами выполнения гамма-спектрометрического анализа с помощью полупроводникового коаксиального детектора.

Для занятия в лаборатории создаются подгруппы студентов по 3-4 человека, совместно выполняющих работу. Занятия в лаборатории продолжаются один семестр.

При выборе задач для практикума учитывались следующие требования:

-  необходимость ознакомления обучающихся с основными задачами гамма-спектрометрического анализа и инструментами их решения;

-  необходимость изучения управляющей спектрометрической среды Genue-2000 и ее возможностей;

-  обязательная практика самостоятельной работы с современным оборудованием под непосредственным руководством инструктора;

-  возможность реализации практикума в условиях вуза при существующих нормах работы с радиоактивными источниками и в соответствии с установленным лимитом времени.

Все измерения в практикуме проводятся на автоматизированном спектрометрическом комплексе фирмы Canberra, включающем в себя коаксиальный детектор из особо чистого Германия (HpGe), интегрированный блок многоканальный анализатор DSA-1000, программу обработки спектров Genie-2000 и библиотеку ядерных констант, разработанную на основе базы данных NUDAT (Национальный Центр Ядерных Данных Брукхэвенской Национальной Лаборатории США).

При защите отчета по лабораторной работе студентам предлагается набор контрольных вопросов по теме исследования, исключающих возможность дублирования при опросе.

Теоретические сведения, необходимые для работы в лаборатории студенты получают в ходе изучения лекционного курса «Методы и приборы физических измерений».

Гамма- Спектрометрия с полупроводниковыМ детектором

1. Оборудование

Описание спектрометрического тракта

Спектрометрический тракт состоит из следующих блоков (рис.1):

-  коаксиального детектора из особо чистого Германия (ОЧГ) со встроенным предусилителем помещенный в гибридный криостат Cryo-Cycle;

-  цифрового анализатора спектра DSA-1000 включающий в себя усилитель сигнала, формирователь сигнала, аналого-цифровой преобразователь (АЦП), блоки низкого и высокого напряжения;

-  ПК с установленной программной средой Genie-2000.

Рисунок 1. Блок-схема спектрометрического тракта

ОЧГ детектор

Лабораторные работы проводятся с использованием коаксиального германиевого детектора из особо чистого германия. Детектор представляет собой германиевый цилиндр с N-контактом на внешней поверхности и Р-контактом на поверхности осевого колодца (рис. 2).

Рисунок 2. Поперечный разрез коаксиального Ge детектора

Германий имеет уровень примесей 1010 атомов/см3, поэтому при умеренном обратном напряжении смещения, общий объем между электродами обедняется и электрическое поле расширяется через эту активную область. Проникновение фотонов в данную область приводит к тому, что носители заряда перемещаются под действием электрического поля к электродам, где интегральным зарядочувствительным предусилителем преобразуются в импульс напряжения, который пропорционален энергии потерянной в детекторе входящим фотоном.

Германиевые детекторы имеют относительно небольшую ширину запрещенной зоны носителей заряда. Поэтому они должны охлаждаться, чтобы уменьшить тепловое образование носителей заряда (и, следовательно, обратный ток утечки) до приемлемого для выполнения измерений уровня. В противном случае ток утечки вызывает шум, который снижает энергетическое разрешение детектора. Жидкий азот, имеющий температуру - 196 °C, является обычным средством охлаждения для таких детекторов. Детектор монтируется в вакуумной камере, которая прикреплена или вставлена в сосуд Дьюара, наполненный жидким азотом. Чувствительные поверхности детектора, таким образом, предохраняются от влажности и других загрязнений.

Основные технические характеристики детектора, используемого в лабораторных работах:

-  модель детектора GC1518;

-  модель криостата 7500SL;

-  относительная эффективность, % 15;

-  энергетическое разрешение на 1,33 МэВ, кэВ 1,8;

-  отношение пик/Комптона 44/1;

-  диаметр, мм 59,5;

-  высота, мм 31,5;

-  объем детектора, см3 87,54

-  минимальное рабочее напряжение, В 3000;

-  рекомендуемое напряжение, В 3500;

-  время захолаживания детектора, часа 4;

-  расход азота на охлаждение детектора, л/день <1,8.

Рисунок 3. Гибридный криостат

Гибридный криостат Cryo-Cycle (ССVD)

Гибридный криостат Cryo-Cycle модель CCVD используется для вертикальных криостатов 7500SL или 7500. В состав гибридного криостата входят: вакуумная камера детектора, сосуд Дьюара, криохолодильник Стирлинга (рис. 3).

Криостат состоит из вакуумной камеры, которая предназначена для детекторного элемента, и сосуда Дьюара для жидкого азота, принцип сжижения газообразного азота в криостате реализован с помощью криохолодильника Стирлинга. Тип криостата, когда сосуд Дьюара и вакуумная камера составляют единое целое, называют “интегральным”.

Вертикальные криостаты имеют вакуумную камеру детектора с охлаждающим штырем, который вставляется в горловину сосуда Дьюара. Элемент детектора удерживается держателем, который электрически изолирован, но термически соприкасается с медным охлаждающим штырем. Охлаждающий штырь отводит тепло от узла детектора в резервуар с жидким азотом. Держатель детектора удерживается анти-микрофонным стабилизатором. Держатель детектора, также как и другие вакуумные оболочки, сделан очень тонким, чтобы не ослаблять низкоэнергетические фотоны. Обычно его изготавливают из алюминия толщиной 1 мм. Оболочка также выполнена из алюминия толщиной 1,5 мм. Лицевая сторона элемента детектора расположена в 5 мм от внутренней поверхности оболочки, поэтому требуется осторожное обращение, чтобы не сдвинуть оболочку вовнутрь и не повредить узел детектирования.

Основные технические характеристики криостата:

-  объем сосуда Дьюара, л 22;

-  время поддержания работы без электропитания, ч: до 150;

-  рабочее давление сосуда Дьюара, кПа: 3,4÷10,3;

-  давление срабатывания предохранительного клапана, кПа: 20,68;

-  скорость испарения жидкого азота, л/сутки: < 3;

-  охлаждение: воздушное, встроенные вентиляторы;

-  чистота используемого азот, % 99,998;

Цифровой анализатор спектра DSA-1000

Рисунок 4. Цифровой анализатор спектра DSA-1000

DSA-1000 представляет собой полный интегральный многоканальный анализатор с разрешением 16К (16384) каналов, построенный на основе современной технологии цифровой обработки сигналов (ЦСП). В сочетании с компьютером DSA-1000 образует законченную спектрометрическую станцию, обеспечивающую проведение

набора и анализа спектра с высоким качеством. Прибор может работать со всеми существующими типами детекторов, включая HpGe, NaI, Si(Li), CdTe или Cd(Zn)Te.

DSA-1000 работает в спектрометрической программной среде Genie-2000, предоставляющей пользователю возможности для построения спектрометрической системы. В семейство Genie-2000 входит набор различных прикладных программ. Характеристики DSA-1000 обусловлены применением технологии цифрового сигнального процессора, которая является основой анализатора. В отличие от традиционных систем, в которых оцифровка сигнала выполняется в конце цепочки обработки, в DSA-1000 оцифровывается сигнал непосредственно с предусилителя. При таком подходе количество входных аналоговых схем сокращается до минимума, обеспечивая повышение стабильности, точности и повторяемости результата.

Применение технологии ЦСП позволяет также улучшить общие параметры набора спектров. Традиционные аналоговые фильтры предоставляли весьма ограниченные возможности по формированию сигнала. ЦСП позволяет реализовать функции фильтрации и получить формы импульсов, улучшенные по сравнению с аналоговой схемотехникой. DSA-1000 обеспечивает стабильность положения пика, в некоторых случаях в два-три раза превосходящую стабильность предшествующих аналоговых систем, с практически незаметным дрейфом нуля во всем диапазоне рабочих температур прибора.

DSA-1000 работает как в режиме анализа амплитуд импульсов (ААИ), так и в режиме многоканального счета (МКС) для тех задач, в которых требуется измерение изменяющейся во времени величины. Режим МКС позволяет отображать данные, поступающие со внешнего входа, суммарные данные всего спектра или выделенной зоны интереса.

Индикаторы состояния. На передней панели DSA-1000 расположены индикаторы, отображающие состояние связи с управляющим компьютером, системной диагностики, входной скорости счета, режима набора данных, высоковольтного питания детектора и заряда батарей.

FAULT	Желтый светодиод; указывает на ошибку процедуры диагностики или модуля высокого напряжения.
HV ON	Зеленый светодиод; характеризует состояние источника высокого напряжения. Постоянное свечение указывает на то, что высоковольтный блок включен, и на соответствующем разъеме, находящемся на задней панели, может присутствовать высокое напряжение. Мигание свидетельствует о возникновении ошибки, обусловленной, например, перегрузкой по высокому напряжению или блокировкой из-за нагрева детектора при подключении
HV LEVEL	Шкала уровня высокого напряжения (столбиковая диаграмма, состоящая из 10 сегментов зеленого цвета)
HIGH VOLTAGE	Диапазон и полярность. Четыре зеленых светодиода показывают выбранный диапазон и полярность высокого напряжения
DEAD TIME	Шкала значений мертвого времени (столбиковая диаграмма, состоящая из 10 сегментов зеленого цвета).
ICR	Зеленый светодиод; показывает входную скорость счета; частоту мигания пропорциональную скорости счета
COMM	Зеленый светодиод; указывает на активность USB
ACQ	Зеленый светодиод; включен, если прибор находится в режиме набора данных

-  параметры усиления:

-  грубая настройка 2,5÷1280;

-  точная настройка 0,9÷1,9;

-  прецизионная настройка 0,9975÷1,0025;

-  размер памяти МКА

-  амплитудный анализ, каналов 16384;

-  многоканальный счет, каналов 8192;

-  диапазон измерения времени нарастания, мкс 0,4÷38;

-  диапазон измерения длительности плоской вершины, мкс 0÷3;

-  компенсатор полюс/ноль: настройка в диапазоне, мкс 45÷∞;

-  диапазон напряжения постоянного тока, ±10÷1300;

(в зависимости от положения высоковольтной платы), В ±1300÷5000;

-  стабильность выходного напряжения, %/час <0,01;

-  точность установки напряжения, % ±5;

-  разрешение времени выдержки, мкс <10;

-  счетчик проходов 65535;

-  окно дискриминатора зоны, каналов 1÷8192;

-  диапазон каналов МСК 256÷8192;

-  уширение спектра, % <6;

-  интегральная нелинейность, % ≤±0,025;

-  дифференциальная нелинейность, % ≤±1;

-  дрейф усиления, %/оС ≤0,0035;

-  дрейф нуля, %/оС ≤0,0003;

-  разрешение пары импульсов, нм менее 500;

2.Порядок преобразование сигнала с спектрометрическом тракте.

Под действием внешнего ионизирующего излучения в детекторе формируется сигнал, который направляется далее в предусилитель. В предусилителе (ПУ) импульс тока с детектора преобразуется в импульс напряжения, величина которого пропорциональна энергии поглощенного излучения. ПУ помещается на минимальном расстоянии от детектора для минимизации уровня шума на его выходе. От предусилителя сигнал передается на усилитель. С помощью усилителя сигналы поступающие с ПУ формируются и усиливаются в соответствии с требованиями последующего анализа. В результате линейного усиления на выходе получаются сигналы с амплитудой до 10 В. Коэффициент усиления может программно регулироваться в широком диапазоне - от 2,5 до 1280. Функция формирования сигнала принципиально важна для получения высококачественного спектра, в результате оптимизации отношения сигнал/шум. Преобразование амплитуд сигналов, поступающих с усилителя, выполняет АЦП. На выходе АЦП поступает сигнал в двоичном коде пропорциональный амплитуде поступившего от детектора сигнала. Цифровой сигнал обрабатывается в программной среде Genie-2000.

3. Порядок настройки и работы со спектрометром

Для выполнения измерений и анализов с помощью спектрометрического тракта необходимо выполнить ряд обязательных процедур.

1.  Инсталляция элементов и конфигурирование спектрометрического тракта в систему.

2.  Активизация спектрометрической среды управления трактом Genie-2000.

3.  Настройка параметров спектрометрического тракта:

3.1 настройка электронных блоков и анализатора;

3.2 подготовка библиотек нуклидов;

3.3 подготовка файлов сертификатов;

3.4 калибровка.

4.  Набор и анализ спектра.

5.  Анализ результатов.

6.  Контроль качества измерений.

4.Инсталляция элементов и конфигурирование спектрометрического тракта в систему

Перед проведением работ проводится соединение элементов спектрометрического тракта с помощью кабелей, имеющих подобранное омическое сопротивление. Сопротивление кабельных каналов подбирается таким образом, чтобы с одной стороны минимизировать потери сигнала, а с другой – обеспечить доступность подсоединения пространственно разнесенных элементов спектрометрического тракта. Соединение элементов спектрометрического тракта выполняется только преподавателем или инструктором. Соединение выполняется в соответствии с надписями на кабелях, соответствующих надписям на ответных частях соединений, расположенных на оборудовании.

Детектор системы расположен в гибридном криостате Cryo-Cycle (ССVD) и является постоянно охлажденным. Дополнительная заправка гибридного криостата жидким азотом обычно не требуется. Перед включением спектрометрического тракта в работу необходимо убедиться, что уровень азота в криостате является достаточным (индикаторные диоды светятся зеленым цветом). Если детектор извлекался из криостата и был нагрет, то необходимо провести его захолаживание в течение 4 часов перед проведением измерений.

После проверки правильности соединений элементов спектрометрического тракта и наличия охлаждения детектора в необходимой степени может быть выполнено подключение элементов спектрометрического тракта к сети электрического питания. Для электропитания всех элементов спектрометрического тракта используется сеть со стандартным напряжением переменного тока 220 В и частотой 50 Гц.

После подключение к сети элементы спектрометрического тракта приводятся в рабочее состояния путем перевода соответствующих их выключателей в положение «включено». При этом должны загореться индикаторные лампочки, свидетельствующие о готовности оборудования к работе, а на управляющем компьютере должна быть загружена операционная система Windows XP и активизироваться меню «рабочий стол».

5.Активизация спектрометрической среды управления трактом Genie-2000

Для работы в спектрометрической среде Genie-2000 используется электронный ключ, который устанавливается в один из свободных USB портов управляющего компьютера. Без ключа рабочая среда управляющей программы не активизируется и не позволяет выполнять измерения и работу с полученными спектрами.

5.1. Рабочий стол главного меню программы

Активизация спектрометрической среды выполняется через вынесенную на «рабочий стол» компьютера икону «Набор и анализ гамма-спектров» (рис.5).

Рисунок 5. Главное окно набора и анализа спектров

Окно набора и анализа гамма-спектров среды Genie-2000

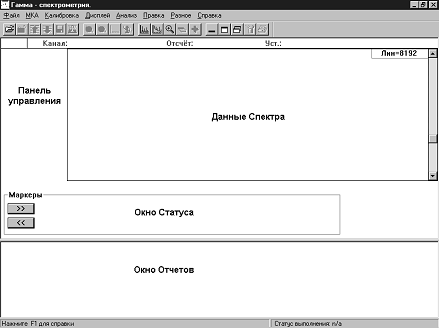

Окно набора и анализа спектров (рис.5) состоит из строки заголовка, строки меню, панели инструментов и строки состояния дисплея в верхней части экрана, панели управления, окна спектра, страниц состояния, окна отчетов и, в нижней части экрана, строки состояния анализа

В верхней части экрана расположены строка заголовка, строка меню, панель инструментов и строка состояния дисплея.

Строка заголовка

В строке заголовка всегда отображается имя приложения. Если имеется открытый источник данных, то его имя будет также отображено в этой строке. Если открыто более одного источника данных, то будет отображено имя текущего.

Строка меню

Строка меню расположена под строкой заголовка окна и отображает функции меню верхнего уровня. Основные необходимые функции подробно описаны в последующих разделах данного руководства.

Панель инструментов

Панель инструментов (рис.6) расположена непосредственно под строкой меню. В ней содержатся кнопки, соответствующие наиболее распространенным командам меню.

Рисунок 6. Панель инструментов

Строка состояния

Строка состояния расположена непосредственно под строкой меню; в ней отображается текущее состояние («Готов», «Занят»), текущее положение курсора в каналах, значение энергии, соответствующее положению курсора, а также величины заданных и истекших параметров набора. Если во входном источнике данных обнаруживается ошибка, то поле состояния в этой строке становится красным.

Панель управления

Панель управления расположена в левой части экрана. Она обеспечивает удобный доступ к наиболее часто используемым функциям: включение/выключение набора данных, включение/выключение режима растяжки спектра по горизонтали, очистка спектра, переключение между зонами интереса и открытыми источниками данных.

Скрыв панель, можем добиться увеличения области данных. Панель управления можно сделать как видимой, так и невидимой, выполнив команду «Дисплей|Настройка» и изменив состояние выключателя «Панель управления».

«Пуск/Стоп»

Кнопки «Пуск» и «Стоп» служат для включения и выключения набора данных. Они недоступны в случае, когда детектор открыт только для чтения, или когда источником является CAM-файл.

«Растянуть/Сжать»

Кнопка «Растянуть/Сжать» включает/выключает режим растяжки спектра по горизонтали.

«Очистить»

Кнопка «Очистить» стирает все данные и информацию о времени из текущего источника данных. Она недоступна в случае, когда детектор открыт только для чтения, или когда источником является CAM-файл.

«Зона»

Кнопки «+» и «-»из группы «Зоны» перемещают маркеры на следующую или предыдущую зону интереса соответственно. Клавиши клавиатуры «+» и

«-» выполняют те же функции.

Источник данных

Кнопки »» и «« из группы «Источник» позволяют переключаться между открытыми источниками данных вперёд и назад соответственно. Клавиша клавиатуры F6 и комбинация клавиш Shift+F6 выполняют те же функции. Кнопки недоступны до тех пор, пока не будет открыто более одного источника данных типа Файл или Детектор.

Имеется возможность открыть до 32 источников данных как типа Файл, так и типа Детектор, при этом восемь из них можно отображать в окне одновременно. Остальные открытые источники данных (так же, как и группы памяти) можно выбирать для вывода на дисплей и дальнейшей работы из списка открытых источников.

Область спектральных данных

В области спектральных данных располагается текущий спектр. В правом верхнем углу отображается величина масштаба вертикальной шкалы. Масштаб можно менять при помощи полосы прокрутки на правой стороне области данных.

В области данных всегда присутствуют три дополнительных элемента: курсор и правый и левый маркеры.

Курсор

Курсор предназначен для выбора определённого канала спектра и представляет собой короткую вертикальную линию. При выборе канал указывается курсором мыши или устанавливается левой или правой стрелками клавиатуры.

Маркеры и зоны интереса

Правый и левый маркеры используются для определения зон интереса. Текущая зона интересов представляет собой область спектра между маркерами.

Страница «Маркеры» предоставляет информацию о текущей зоне интересов. Изменить положение маркера можно, перетащив его мышью. При этом указатель мыши меняет форму со стрелки на указатель маркера.

Установить маркеры можно и другим способом: установить курсор в нужное положение, а затем нажать комбинации клавиш CTRL+L для левого или CTRL+R для правого маркера.

Если левый маркер, двигаясь вправо, пытается обогнать правый маркер (или наоборот), то оба маркера будут двигаться вместе в одном направлении. При смене направления один маркер останется на месте, а другой может быть установлен на другой конец области.

Если включен режим растяжки спектра по горизонтали, то, нажав CTRL+M, маркеры передвинуться вверх в расширенную область дисплея.

Статусные страницы

Подробную информацию о текущем источнике данных можно получить из окна страницы состояния, расположенного под областью спектра. Страницы можно «пролистывать» вперед или назад при помощи кнопок »» и «« или клавиш PGUP и PGDN соответственно.

Кроме этого, необходимые статусные страницы указываются командой «Дисплей|Настройка» и кнопкой «Статусные страницы».

Некоторые данные в страницах состояния являются результатом грубых вычислений для области между маркерами. Это означает, что эти отображаемые данные могут расходиться с теми, которые будут представлены в отчете, сформированном программой анализа.

«Маркеры»

Страница «Маркеры» содержит информацию, связанную с текущей выделенной областью (зоной): канал и энергия, соответствующие левому и правому маркерам, канал и энергия центроиды, площадь и ее относительная погрешность, ширина на полувысоте и на 0,1 высоты (ПШПВ и ПШДВ) соотношение с гауссианом, тип зоны интереса, интеграл.

Вычисляемые величины - положение центра, площадь, погрешность, ПШПВ, ПШДВ, соотношение с гауссианом - определяются и отображаются только в случае, если размер зоны удовлетворяет следующим условиям:

Число каналов данных	Размер зоны
256	≤256
	≤512
>2048	≤1024

«Время»

Страница «Время» содержит: время начала набора, мертвое время, область для вычисляемых условий, установленное и прошедшее значение для живого времени, реальное время и вычисляемые величины.

Информация

Страница «Образец» содержит информацию, связанную с образцом: имя, код, и тип образца, количество и единицы измерения количества, геометрию и её код, историю образца (тип и условия его образования или отбора).

«Калибровка»

Страница «Калибровка» содержит информацию о калибровке по энергии и форме пика: энергетическое уравнение, уравнение для ПШПВ, уравнение для низкоэнергетического хвоста пика и эффективность/ошибку в позиции курсора.

«Дисплей»

Страница «Дисплей» содержит информацию о текущем окне данных и текущей зоне интересов, выделенной маркерами: первый и последний каналы окна дисплея и соответствующие им энергии, а также вертикальный масштаб дисплея. Также выводится текущая ширина зоны, чистая и суммарная скорость счета.

Если включена растяжка спектра, то страница данных дисплея относится к растянутому окну. Если включено сравнение и выбран спектр для сравнения, то данные относятся к спектру для сравнения.

«Вход»

Страница «Вход» содержит данные о конфигурации открытого в настоящий момент входа: число каналов, режим набора данных, тип МКА, усилителя, АЦП и ИВН (источник высокого напряжения).

«Пользовательская»

Страница «Пользовательская» содержит значения шести дополнительных CAM-параметров, которые можно использовать для специальных целей: с CAM_T_DISSTR1 до CAM_T_DISSTR6. Если ни один из этих параметров не определен, то она будет пустой.

«Нуклид»

На странице «Нуклид» содержится предполагаемая информация о нуклиде для текущего канала: название нуклида, энергия, период полураспада и относительный выход. Кроме того, если курсор находится внутри зоны интересов, то выводится также ПШПВ, площадь пика и предполагаемая активность.

Окно отчетов

В окне отчетов отображаются отчеты, сформированные системой автоматически или вручную по соответствующей команде.

Строка состояния анализа

В строке состояния анализа, расположенной в нижней части экрана, отображается состояние выполнения различных этапов анализа.

Команды меню

В строке меню окна набора и анализа гамма-спектров содержатся названия каждой из восьми основных групп команд: «Файл», «МКА», «Калибровка», «Дисплей», «Анализ», «Правка», «Разное» и «Источник».

Меню «Файл»

Меню «Файл» позволяет открывать, закрывать и сохранять источники данных, распечатывать текущий спектр в графической форме, копировать изображение спектра в буфер обмена, распечатывать содержимое окна отчетов, открывать, сохранять и удалять файлы рабочих пространств и выходить из программы.

Меню «МКА»

Меню «МКА» предназначено для управления набором данных, установки параметров набора данных, очистки области спектра, выполнения команд управления аппаратурой, проверки состояния всех устройств МКА, перехода к следующему образцу в устройстве подачи образцов, а также загрузки данных из CAM-файла в текущий источник данных.

Меню «Калибровка»

Меню «Калибровка» позволяет установить требуемые параметры калибровки, выполнить калибровку по энергии и эффективности, графически представить результаты калибровки, а также загрузить калибровочный файл в текущий источник данных или записать текущую калибровку в файл.

Меню «Дисплей»

В меню «Дисплей» находятся команды, обеспечивающие расширение и масштабирование области спектра, сравнение двух источников данных, создание и удаление зон интереса, а также установку желательных параметров дисплея.

Меню «Анализ»

Команды меню «Анализ» позволяют выполнить отдельные этапы анализа или последовательность этапов. В каждую систему Genie 2000 включены элементы, обеспечивающие набор данных, поиск пиков, определение площади пиков, создание отчетов и сохранение источника данных. Если в состав системы входит программное обеспечение по анализу гамма-спектров, то к этим элементам анализа добавляются коррекция площади, поправка на эффективность, идентификация нуклидов, определение пределов регистрации и обработка после идентификации.

Меню «Правка»

Меню «Правка» позволяет вводить и редактировать информацию об образце, а также определять и редактировать последовательности анализа.

Меню «Разное»

Меню «Разное» позволяет изменять имя оператора, выполнять вычитание и сглаживание спектров, а также работать с окном отчетов.

Меню «Источник»

Меню «Источник» предоставляет возможность вывести на экран от одного до восьми открытых в настоящий момент источников данных. Кроме того, если один из текущих источников разделен на группы, то в этом меню становятся доступными команды для работы с группами памяти.

5.2. Работа с файловой системой программы

Рассматриваемые ниже операции относятся к программе набора и анализа гамма-спектров, при этом все команды и функции рассматриваются в порядке их появления в меню.

Команды работы с данными.

Меню «Файл»

Меню «Файл» позволяет открывать, закрывать и сохранять источники данных, распечатывать текущий спектр в графической форме, копировать изображение спектра в буфер обмена, распечатывать содержимое окна отчетов, открывать, сохранять и удалять файлы рабочих пространств и выходить из программы.

«Открыть источник данных»

Рисунок 7. Открыть источник данных

При выборе команды «Открыть источник данных» предлагается диалоговое окно (рис.7), позволяющий открыть один или более источников данных. При выборе кнопки «Детектор» разворачивается список «Узел», в котором представлены все доступные местные и удаленные VDM (Video Data Manager). В окне списка присутствуют все определенные имена входов выбранного узла.

При выборе кнопки «Файл» разворачивается список «Просмотр» со всеми доступными дисковыми устройствами. В списке будут представлены все папки и каталоги текущего каталога. Имя файла можно набрать в поле ввода текста или выбрать из списка.

Тип источника данных

При выборе источника данных типа файл в списке «Тип» будут перечислены форматы файлов, которые может открыть система.

Если открывается файл формата, отличного от CAM, то он автоматически преобразуется в файл CAM с тем же именем и с расширением. CNF.

Если в выбранном файле отсутствуют какие-либо критические параметры, то при преобразовании будут подставлены соответствующие значения по умолчанию.

Преобразованный файл будет записан в тот же каталог, что и оригинальный.

У старых файлов с именем, совпадающим с предполагаемым выходным именем преобразуемого файла, расширение будет заменено на *.Ь??, где знаки вопроса будут заменены целым числом. Оригинальный файл будет сохранен в своем изначальном формате. Преобразованный файл будет открыт программой.
