Использование в качестве исполнительного органа штатного двигателя с воздействием на МИЧ значительно упрощает задачу превращения РЧВ в следящее устройство, но и выдвигает ряд требований по обеспечению точности и скорости отработки сигнала. Одним из мероприятий по увеличению скорости в РЧВ при переводе гидроагрегата в режим работы в ГРАМ.

Воздействие электромеханической следящей системы параллельно ограничителю открытия регулятора гидротурбины (непосредственно на побудительный золотник) приводит к относительной простоте конструкции. Но наряду с этим при исчезновении питания переменным током, когда возникает необходимость перехода в режим индивидуального регулирования, происходит фиксация открытия НА в положении, определяемом электромеханическим следящим блоком в момент исчезновения напряжения питания. Для отвода этого блока в положение, соответствующее полному открытию, необходимо предусматривать специальные автоматические устройства, а для обеспечения бестолчкового по мощности перехода из ГРАМ на индивидуальное регулирование предусматривать схему слежения МИЧ за открытием направляющего аппарата.

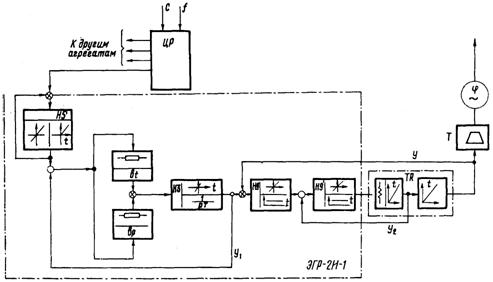

Функциональная схема агрегатного следящего устройства с обратной связью по открытию направляющего аппарата для РЧВ типа ЭГР-24-1 при включении агрегата в ГРАМ представлена на рис. 15.

Рис. 15. Функциональная схема агрегатного следящего устройства на базе ЭГР-2И-1:

И3 – интегратор, Н5 – задающее устройство; ТR - ЭГП; Н9 - усилитель

Приложение 4

ПРОТОКОЛ ОПРЕДЕЛЕНИЯ ЗОНЫ ДЕЙСТВИТЕЛЬНЫХ ИЗМЕРЕНИЙ

Объект ___________________ Агрегат ___________ № ___________ РЧВ № _____________

Исполнители:

Прибор	№	Тип	Класс точности	Шкала деления	Предел измерения	Погрешность	Место установки или включения
Вольтметр						± DU
Миллиамперметр						± DI
Линейка						± DY

Прямой ход	1	2	3	4	5	6	7	8	9	10	11	12	13	14
Y, мм
U, В
I, мкА
Обратный ход	1	2	3	4	5	6	7	8	9	10	11	12	13	14
Y, мм
U, В
I, мкА

Кв = В/%; Кп = мкА/%

За 100% хода регулирующего органа принято ... мм хода.

Мертвая зона в обратной связи jв = ... мкА; jу = ... мм.

При графическом построении характеристик масштаб хода регулирующего органа mу = ... мм/мм; fу = = ... мм.

Масштаб тока (напряжения) mI = ... мкА/мм; fI = = ... мм.

Зона действительных точек f = = ... мм.

Содержание

1. Перечень принятых сокращений

2. Виды и объем испытаний

3. Технические требования к системам ГРАМ

4. Подготовка к испытаниям и наладке условий проведения испытаний

5. Методика испытаний

6. Методика наладки узлов КТС ГРАМ

7. Средства испытаний, обработка и оформление результатов

8. Приложение
