Блочный кондиционер воздуха Hiline PI фирмы Liebert-Hiross (стр. 10 )

FLA Ток в амперах при полной нагрзке

LRA Ток блокировки ротока в амперах

Отсутствует В настоящее время отстуствует. Это оборудование появится в ближайшем будущем: пожалуйства, свяжитесь с Liebert-Hiross.

(*) Вариант с аварийным охлаждением 48 В постоянного тока

(**) Вариант с аварийным охлаждением 24 В постоянного тока

5.2.3 - Защитный выключатель дифференциального тока и размер кабеля, питание переменного тока

ВЕРСИЯ УСТРЙОСТВА	Защитный выключатель с дифференциальным током I·n = 0.3 А	Размер кабеля
230 В / 1 / 50 Гц	400 В / 1 / 50 Гц
Охлаждение	PI 05	20 А	-	2 x 4 мм2 + T x 4 мм2
PI 0715	-	20 А	4 x 4 мм2 + T x 4 мм2
Охлаждение + нагревание	PI 05	20 А	-	2 x 6 мм2 + T x 6 мм2
PI 0715	-	20 А	4 x 6 мм2 + T x 6 мм2

5.2.4 - Главный размыкатель и размер кабеля, питание постоянного тока

ВЕРСИЯ УСТРЙОСТВА	Выключатель	Размер кабеля
48 В постоянного тока	24 В постоянного тока
Аварийное охлаждение (24 или 48 В постоянного тока)	PI	13 А	Отсутствует	2 x 4 мм2
PI 10	25 А	Отсутствует	2 x 6 мм2

Отсутствует В настоящее время отстуствует. Это оборудование появится в ближайшем будущем: пожалуйства, свяжитесь с Hiross.

(*) Вариант с аварийным охлаждением 48 В постоянного тока

(**) Вариант с аварийным охлаждением 24 В постоянного тока

5.3 - Уровень шума

Бесшумность

Уровни звукового давления, измереннные при использовании регулятора скорости вращения вентилятора (Variex).

Модель		Полоса частот (Гц)	Уровень звукового давления, (дБ(А))
31.5	63	125	250	500	1000	2000	400	8000
PI 05	Внутри помещения в свободном пространстве на расстоянии 2 м от передней панели устройства	40	47	50	49	47	45	41	39	37	55
PI 07	40	48	52	49	48	47	42	40	37	57
PI 10	42	47	51	47	47	45	42	40	37	55
PI 12	44	48	51	49	48	47	42	40	38	56
PI 15	45	50	51	50	48	47	43	41	40	57
PI 05 PI 07	Вне помещения в свободном пространстве на расстоянии 2 м от передней панели устройства	47	52	54	53	51	50	48	46	45	60
PI 10 PI 12 PI 15	48	53	57	56	54	52	48	46	45	62

(*) Подача воздуха по воздуховоду

5.4 - Диапазон применения

Устройства Hiline PI предназначены для работы в следующих пределах. Ограничения относятся к новым или правильно установленным и надлежащим образом обслуживаемым устройствам.

		МОДЕЛЬ
	PI 05	PI 07	PI 10	PI 12	PI 15
Напряжение питания		24 ±17% В постоянного тока с аварийным охлаждением (*) 48 ±17% В постоянного тока с аварийным охлаждением (*)	24 ±17% В постоянного тока с аварийным охлаждением (*) 48 ±17% В постоянного тока с аварийным охлаждением (*)
Условия вне помещения(**)	от	-25°С с VARIEX -25°С с VARIEX
до	45°С
Условия в помещении, компрессор работает	от	20°С, относительная влажность 30% и 20°С, отн. влажн. 80%
до	35°С, 10% и 35°С, 50%
Условия хранения	от	-40°С, относительная влажность воздуха 5%
до	55°С, относительная влажность 90%

Примечание: Значения холодопроизводительности соответствуют фреону R22. Подробную информацию о значениях холодопроизводимости при использовании фреона R407C можно получить, связавшись с фирмой Liebert-Hiross.

(*) Требуется опция аварийного охлаждения
Опция 24 В пост. тока: В данный момент отсутствует. Вскоре будет выпущена: свяжитесь с фирмой Liebert-Hiross.

(**) Максимальная температура вне помещения по отношению к температуре внутри помещения, равной 24°С.
Конденсаторная секция без воздуховодов.

Информация, приведенная в данной публикации, служит только для справки; производитель оставляет за собой право на внесение изменений без предварительного уведомления.

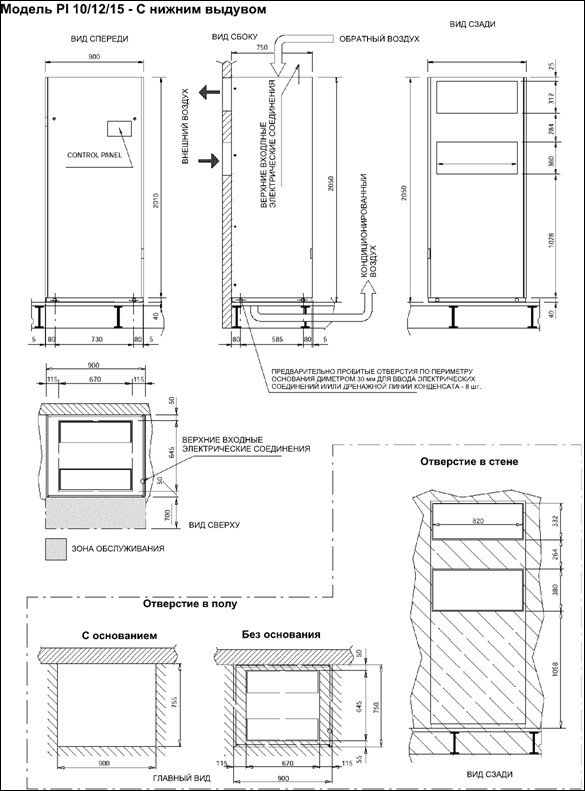

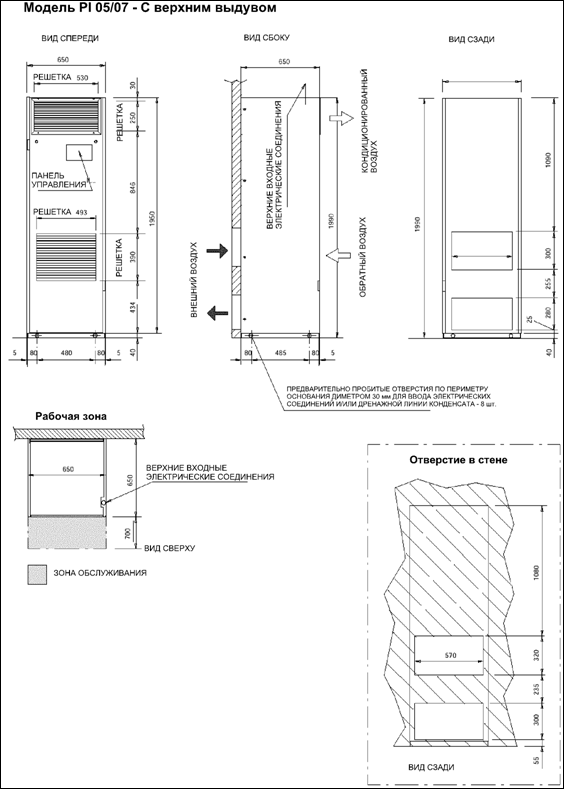

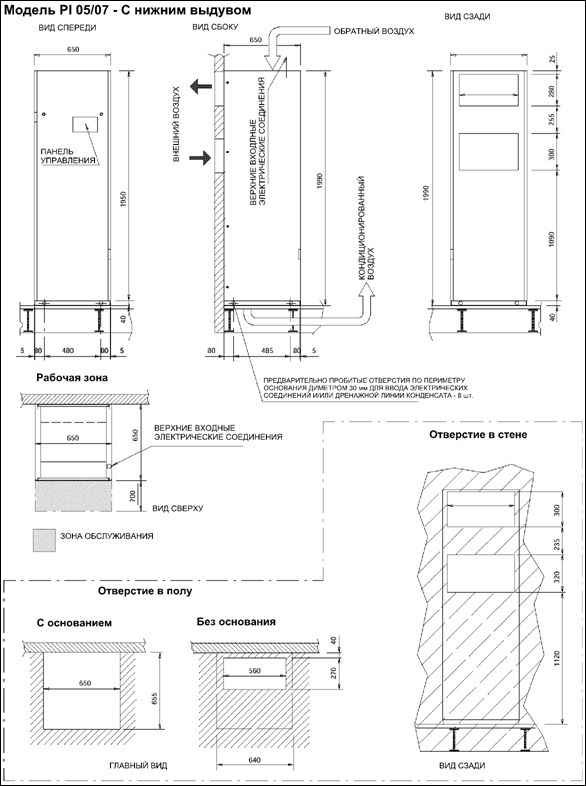

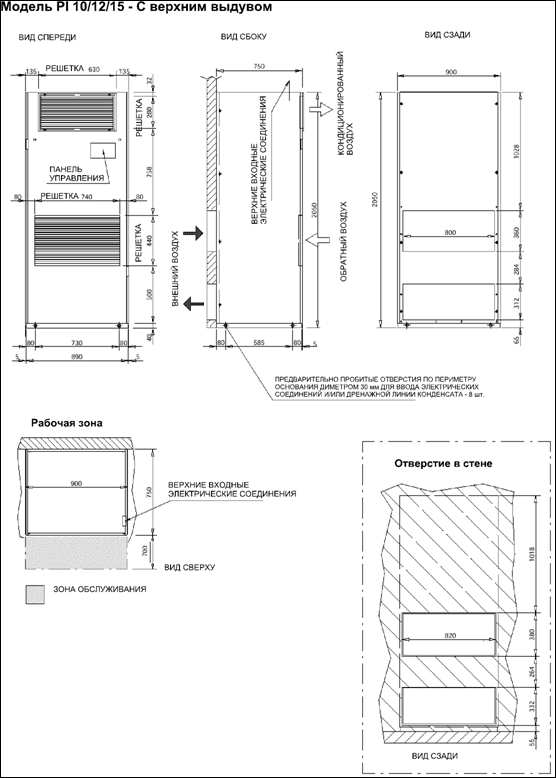

5.5 Габаритные размеры / Установка

5.6  Принцип действия

Позиция	Описание	Позиция	Описание
1	Воздушный фильтр конденсатора	7	Вентилятор испарителя
2	Конденсатор	8	Заслонка естественного охлаждения
3	Вентилятор конденсатора	9	Привод (заслонки естественного охлаждения)
4	Воздушный фильтр испарителя	10	Электрические нагреватели
5	Испаритель	11	Решетка воздухозаборника
6	Компрессор	12	Решетка обратного воздуха
