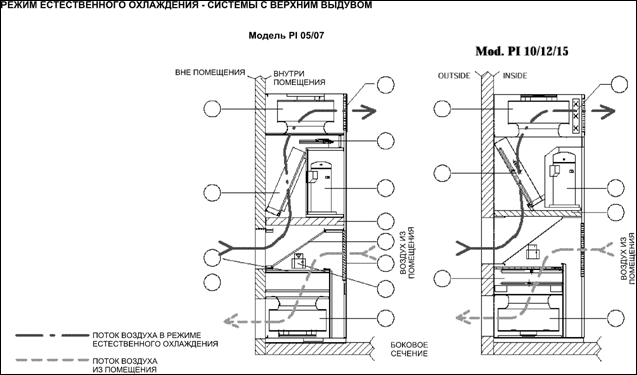

Позиция | Описание | Позиция | Описание |
1 | Воздушный фильтр конденсатора | 7 | Вентилятор испарителя |
2 | Конденсатор | 8 | Заслонка естественного охлаждения |
3 | Вентилятор конденсатора | 9 | Привод (заслонки естественного охлаждения) |
4 | Воздушный фильтр испарителя | 10 | Электрические нагреватели |
5 | Испаритель | 11 | Решетка воздухозаборника |
6 | Компрессор | 12 | Решетка обратного воздуха |
5.7 Конфигурации

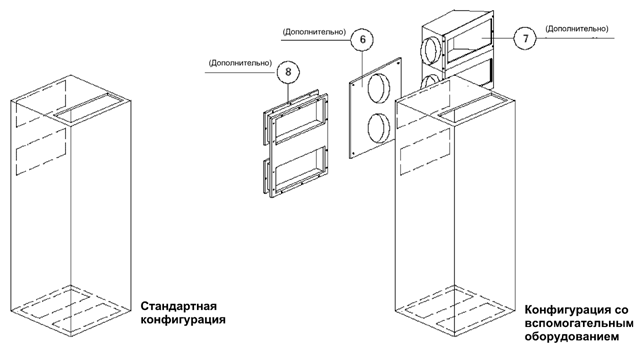

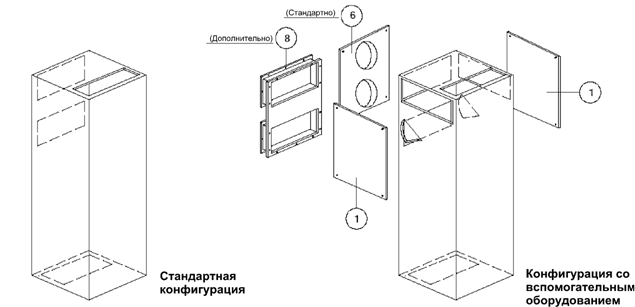

HILINE PI - С нижним выдувом
Модели
Модели
ПОЗ. | ОПИСАНИЕ | КОЛ-ВО | HILINE PI - С НИЖНИМ ВЫДУВОМ | |
05 - 07 | 1 | |||
1 | Панель, закрывающая боковое соединение | 2 | 136891 | - |
6 | Фланец под круглый воздуховод | 1 | 136824 | 136869 |
7 | Соединительный пленум для бокового подключения воздуховода | 1 | - | 136859 |
8 | Фланец под прямоугольный воздуховод | 1 | 136900 | 136907 |

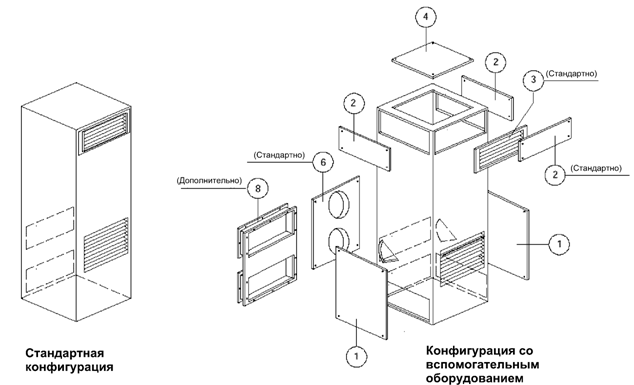

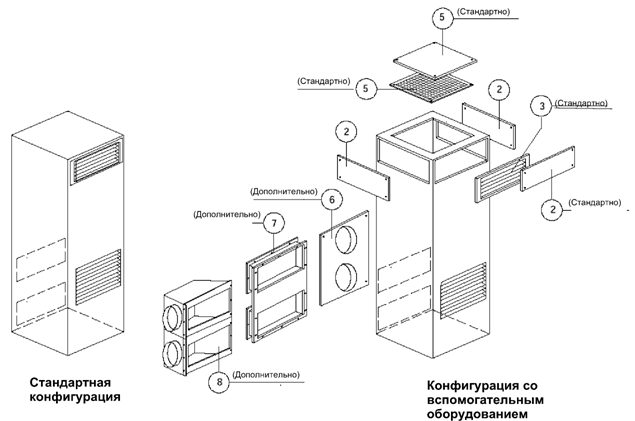

HILINE PI - С верхним выдувом
Модели
Модели
HILINE PI - С верхним выдувом
ПОЗ. | ОПИСАНИЕ | КОЛ-ВО | HILINE PI - С ВЕРХНИМ ВЫДУВОМ | |
05 - 07 | 1 | |||
1 | Панель, закрывающая боковое соединение | 2 | 136091 | - |
2 | Панель, закрывающая отверстие подачи воздуха | 3 | 136896 | 136905 |
3 | Решетка воздухозаборника | 1 | 270218 | 136839 |
4 | Крышка вентиляторов испарителя | 1 | 136837 | 136874 |
5 | Защитная решетка | 1 | - | 136901 |
6 | Фланец под круглый воздуховод | 1 | 136824 | 136859 |
7 | Соединительный пленум для бокового подключения воздуховода | 1 | - | 136859 |
8 | Фланец под прямоугольный воздуховод | 1 | 136900 | 136907 |

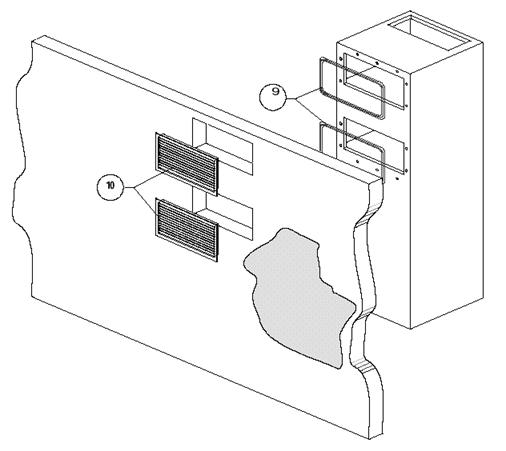

Непосредственный монтаж на стене
Примечание: показан вариант с НИЖНИМ выдувом
ПОЗ. | ОПИСАНИЕ | КОЛ-ВО | HILINE PI - С ВЕРХНИМ ВЫДУВОМ | HILINE PI - С НИЖНИМ ВЫДУВОМ | ||
05 - 07 | 1 | 05 - 07 | 1 | |||
9 | Комплект уплотнителей и вибропоглощающих прокладок | 1 | N. S. | |||
10 | Комплект наружных жалюзей для защиты от дождя | 1 | N. A. | |||
N.A. : Отсутствует. N.S. : Фирмой Liebert-Hiross не поставляется |

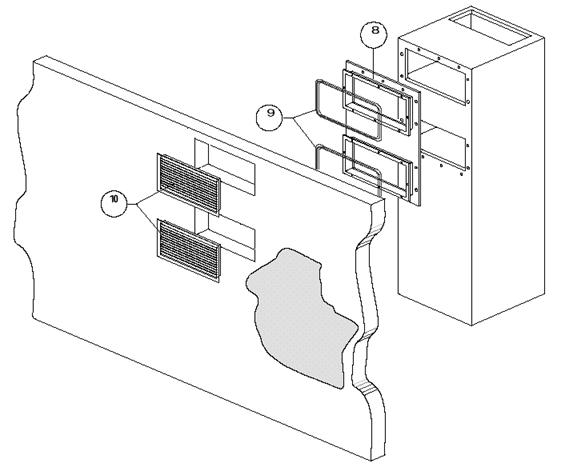

Монтаж на стене с помощью фланца
Примечание: показан вариант с НИЖНИМ выдувом
ПОЗ. | ОПИСАНИЕ | КОЛ-ВО | HILINE PI - С ВЕРХНИМ ВЫДУВОМ | HILINE PI - С НИЖНИМ ВЫДУВОМ | ||
05 - 07 | 1 | 05 - 07 | 1 | |||
8 | Фланец под прямоугольный воздуховод | 1 | 136900 | 136907 | 136900 | 136907 |
9 | Комплект уплотнителей и вибропоглощающих прокладок | 1 | N. S. | |||
10 | Комплект наружных жалюзей для защиты от дождя | 1 | N. A. | |||
N.A. : Отсутствует. N.S. : Фирмой Liebert-Hiross не поставляется |

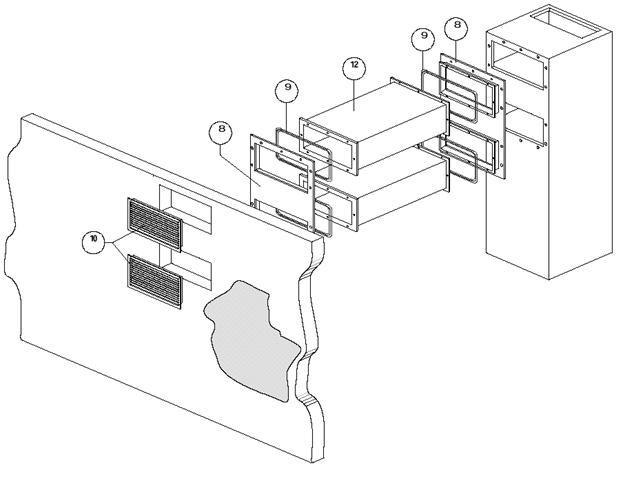

Установка с помощью жесткого прямоугольного воздуховода
Примечание: показан вариант с НИЖНИМ выдувом
ПОЗ. | ОПИСАНИЕ | КОЛ-ВО | HILINE PI - С ВЕРХНИМ ВЫДУВОМ | HILINE PI - С НИЖНИМ ВЫДУВОМ | ||
05 - 07 | 1 | 05 - 07 | 1 | |||
8 | Фланец под прямоугольный воздуховод | 2 | 136900 | 136907 | 136900 | 136907 |
9 | Комплект уплотнителей и вибропоглощающих прокладок | 2 | N. S. | |||
10 | Комплект наружных жалюзей для защиты от дождя | 1 | N. A. | |||
12 | Жесткий прямоугольный воздуховод | 2 | N. S. | |||
N.A. : Отсутствует. N.S. : Фирмой Liebert-Hiross не поставляется |
Установка с помощью гибкого круглого воздуховода
|
Из за большого объема этот материал размещен на нескольких страницах:
