Блочный кондиционер воздуха Hiline PI фирмы Liebert-Hiross (стр. 12 )

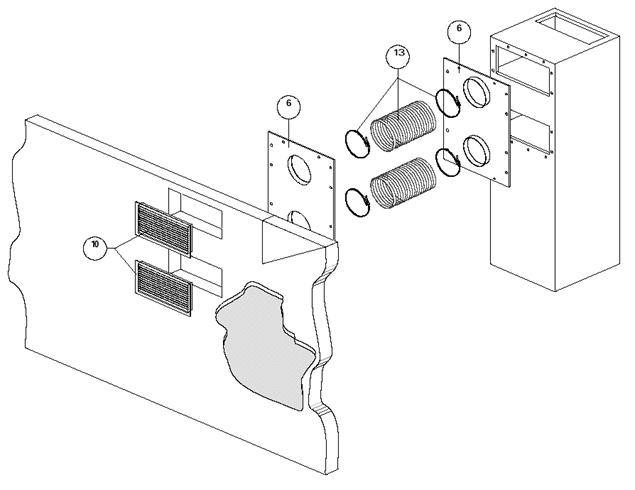

Примечание: показан вариант с НИЖНИМ выдувом

ПОЗ.	ОПИСАНИЕ	КОЛ-ВО	HILINE PI - С ВЕРХНИМ ВЫДУВОМ	HILINE PI - С НИЖНИМ ВЫДУВОМ
05 - 07	1	05 - 07	1
6	Фланец под круглый воздуховод	2	136824	136869	136824	136869
10	Комплект наружных жалюзей для защиты от дождя	1	N. A.
13	Комплект гибких воздуховодов L= 6 м Æ 400 мм Трубный зажим	1 2	483020	-	483020	-
Комплект гибких воздуховодов L= 6 м Æ 500 мм Трубный зажим	1 2	-	483022	-	483022
N.A. : Отсутствует. N.S. : Фирмой Liebert-Hiross не поставляется

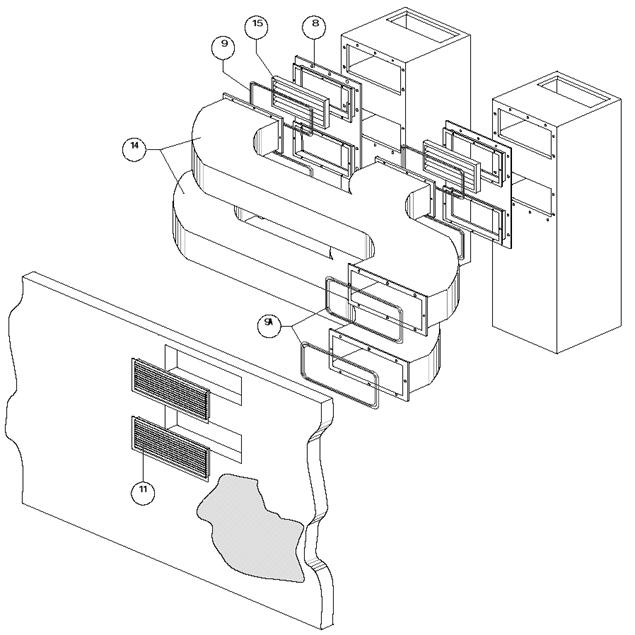

Два агрегата, соединенные воздуховодами

Установка с помощью жесткого прямоугольного воздуховода

Примечание: показан вариант с НИЖНИМ выдувом

ПОЗ.	ОПИСАНИЕ	КОЛ-ВО	HILINE PI - С ВЕРХНИМ ВЫДУВОМ	HILINE PI - С НИЖНИМ ВЫДУВОМ
05 - 07	1	05 - 07	1
8	Фланец под прямоугольный воздуховод	2	136900	136907	136900	136907
9	Уплотнитель и виброзащитная прокладка	4	N.S.
9А	Уплотнитель и виброзащитная прокладка	2
11	Наружные жалюзи для защиты от дождя	2	N. A.
14	Жесткий прямоугольный воздуховод	2	N.S.
15	Заслонка защиты от избыточного давления	2	N.S.
N.A. : Отсутствует. N.S. : Фирмой Liebert-Hiross не поставляется

Два агрегата, соединенные воздуховодами

Установка с помощью гибкого круглого воздуховода

Примечание: показан вариант с НИЖНИМ выдувом

ПОЗ.	ОПИСАНИЕ	КОЛ-ВО	HILINE PI - С ВЕРХНИМ ВЫДУВОМ	HILINE PI - С НИЖНИМ ВЫДУВОМ
05 - 07	1	05 - 07	1
6	Фланец под круглый воздуховод	4	136924	136869	136924	136869
11	Наружные жалюзи для защиты от дождя	2	N. A.
13	Комплект гибких воздуховодов L= 6 м Æ 400 мм Трубный зажим	2 4	483020	-	483020	-
Комплект гибких воздуховодов L= 6 м Æ 500 мм Трубный зажим	2 4	-	483022	-	483022
N.A. : Отсутствует. N.S. : Фирмой Liebert-Hiross не поставляется
