Технические условия (ТУ) на комплекс 17Н723М, предназначенный для синхронизации и часофикации аппаратных средств потребителей (стр. 4 )

5.2 Контроль соответствия требованиям по основным параметрам и характеристикам

5.2.1 Проверку комплекса на соответствие конструкторской документации по пункту 1.1.1 настоящих ТУ проводят внешним осмотром путем сверки комплекса с конструкторской документацией и указанными в ней нормативными документами. При этом документы, на которые даны ссылки, следует применять совместно с настоящими ТУ.

5.2.2 Проверка составных частей собственного производства на соответствие пункту 1.1.2 настоящих ТУ осуществляется путем проверки наличия протоколов приемо-сдаточных испытаний об их приемке ОТК и ПЗ.

Проверяется также наличие на составных частях несъемных наклеек с клеймами ОТК и ПЗ.

Комплекс считается выдержавшим проверку, если свидетельство о приемке составных частей подтверждается наличием протоколов приемо-сдаточных испытаний, подписанных ОТК и ПЗ, и на составных частях установлены несъемные наклейки с клеймами ОТК и ПЗ.

5.2.3 Проверку формирования и хранения комплексом шкалы времени, синхронизированной со шкалой UTC, а также точности синхронизации шкалы времени при автоматическом сличении с сигналами, получаемыми от антенно-фидерного тракта по п. 1.1.3 настоящих ТУ проводят по схеме, приведенной в приложении Е. На компьютере должна быть установлена программа Terminal. Перед проверкой включают компьютер и запускают на нем эту программу.

Соединяют вилку шнура питания комплекса с розеткой электропитания 220 В 50 Гц.

Устанавливают тумблер S1 ПРИВЯЗКА на задней панели комплекса в положение ГЛОНАСС.

Нажимают выключатель ПИТАНИЕ на панели комплекса.

При этом должны включиться подсветка выключателя и красный индикатор АВАРИЯ, а на встроенном дисплее должны отображаться результаты прохождения внутренних тестов. После завершения тестирования на встроенном дисплее должно отображаться:

BS STV v. XX

POST: + + + + + + + Ok

Сообщение BS STV v.XX информирует о версии программного обеспечения БС СТВ, где ХХ - номер версии. Символы, следующие во второй строке после сообщения POST:, свидетельствуют о характере прохождения внутренних тестов. Символы +(-), возникающие взамен символов #, свидетельствуют о нормальном (ненормальном) завершении внутренних тестов аппаратной части, которые выполняются в следующем порядке:

- тест регистров процессора;

- тест ОЗУ;

- тест ПЗУ;

- тест каналов таймеров;

- тест регистра универсальных выходов;

- тест регистраторов;

- тест корректора шкалы времени;

- в случае успешного завершения всех видов тестирования в конце строки выводится сообщение Ok, в противном случае выводится сообщение Fail или вывод сообщений приостанавливается.

После завершения тестирования на встроенный дисплей выводится сообщение о типе используемого генератора опорной частоты в виде:

BS STV v. XX

OSC: INT

Сообщение OSC: INT свидетельствует о том, что в комплексе установлен режим работы от внутреннего генератора опорной частоты. Отсутствие указанного сообщения в течение 60 с свидетельствует о неисправности комплекса.

В случае успешного завершения тестирования оставьте комплекс во включенном состоянии с целью осуществления первичной привязки формируемой шкалы времени. При этом наблюдайте за светодиодами сигнализации и за встроенным дисплеем.

Перед осуществлением первичной привязки комплекс проводит распознавание устройства привязки. Если устройство не обнаружено, на встроенный дисплей выводится сообщение:

GNSS

Not Connected

Если обнаружен приемник сигналов СНС ГЛОНАСС, на экран выводится сообщение:

GNSS

Protocol: BINARY

Если в течение 5 минут сообщение о распознавании приемника сигналов СНС ГЛОНАСС не возникает, это свидетельствует о том, что отсутствует связь с устройством привязки, или оно неисправно.

После обнаружения приемника сигналов СНС ГЛОНАСС в верхней строке встроенного дисплея должен начаться прямой отсчет времени от 00 ч 00 м 00 с, а после установления обмена с приемником должна выводиться информация о его состоянии. Отображение осуществляется в верхнем правом углу дисплея в формате:

GNSS : X .

, где Х – код состояния:

- Х=0 – приемник имеет полное решение навигационной задачи;

- Х=1 – приемник не имеет полного решения;

- Х=A – автономная работа комплекса. Данные от приемника не поступают или недостоверны.

Признаком нормальной работы является сообщение вида:

GNSS : 0 .

Точка, расположенная в конце верхней строки встроенного дисплея, периодически на 1 с должна включаться и на 1 с выключаться. Постоянное свечение точки или ее отсутствие свидетельствует об отсутствии эталонного импульса на выходе встроенного приемника сигналов СНС ГЛОНАСС.

В конце нижней строки встроенного дисплея выводится сообщение о достоверности шкалы времени приемника сигналов СНС ГЛОНАСС:

TIME : Y

, где Y – код состояния шкалы времени приемника GNSS.

Признаком нормальной работы является сообщение, в котором Y = 0. Любое другое сообщение свидетельствует о том, что шкала времени приемника сигналов ГЛОНАСС недостоверна.

При наличии связи с устройством привязки, и работоспособном устройстве привязки в среднем не более, чем через 15 минут после распознавания протокола должны быть получены сообщения, свидетельствующие о нормальной работе: индикатор АВАРИЯ должен выключиться, а индикатор НОРМА должен включиться. В верхней строке должно отображаться текущее время в формате ЧАСЫ : МИНУТЫ : СЕКУНДЫ, а в нижней - дата в формате ЧИСЛО. МЕСЯЦ. ГОД, соответствующие реальной шкале времени UTC+3 ч (декретное московское время).

Примечание – Один раз в 10 с информация о дате замещается информацией о положении шкал времени кодов КИ, поступающих по двум каналам контроля КОНТР. КИ1 и КОНТР. КИ2. В этом случае взамен даты отображается величина измеренного расхождения шкалы времени в каналах контроля по отношению к шкале времени комплекса в виде сообщений:

17:24:46		17:24:56
KI 1: mks	или	KI 2: 0000028

Сообщения KI 1 или KI 2 отображаются поочередно.

Мигание индикатора ВЫХОДЫ с периодом 1 с свидетельствует о том, что комплекс исправен и выходы его подключены к потребителям сигналов. Отсутствие мигания свидетельствует о том, что комплекс неисправен или выходы его отключены от потребителей сигналов.

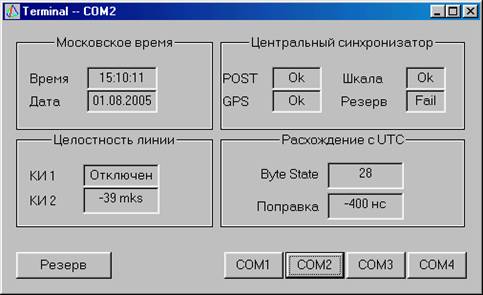

После включения индикатора НОРМА контролируют соответствие показаний времени и даты на экране видеомонитора компьютера данным, отображаемым на жидкокристаллическом дисплее комплекса. Вид рабочего окна представлен на рисунке 5.1.

Рисунок 5.1

Затем по показаниям на экране видеомонитора компьютера контролируют величину расхождения формируемой шкалы времени. При этом в зоне «Расхождение с UTC» контролируют только поле «Поправка». При наблюдении в течение 2 минут значения измеряемой поправки не должны выходить за пределы ±2000 нс.

Комплекс считается выдержавшим испытание по п.1.1.3, если данные, отображаемые на дисплее и индикаторах комплекса, отвечают требованиям настоящего пункта ТУ, а измеряемое расхождение шкал времени, отображаемое на видеомониторе компьютера, составляет не более ± 2000 нс.

5.2.4 Проверку параметров импульсов синхрочастот по п.1.1.4 настоящих ТУ проводят осциллографом С1-127 или аналогичным на гнездах FREQ стенда РЛ-14Б769.

Примечания

1 Частоту и длительность импульсов синхрочастот определяет высокостабильный кварцевый генератор, входящий в состав комплекса. Погрешность результатов измерений обуславливается погрешностью используемого осциллографа и может составлять не более 10 %.

2 Стандартным уровням TTL соответствует нижний уровень напряжения в пределах от минус 0,15 В до плюс 0,5 В и верхний уровень напряжения в пределах от плюс 2,4 В до плюс 5,5 В.

Комплекс считается выдержавшим испытание по п.1.1.4, если измеренные параметры импульсов синхрочастот соответствуют параметрам, приведенным в таблице 1.1, с учетом уточнений, содержащихся в примечаниях к настоящему пункту.

5.2.5 Проверку амплитуды сигналов кода КИ по п.1.1.5 настоящих ТУ проводят осциллографом С1-127 или аналогичным на гнезде КИ стенда РЛ-14Б769 при положениях КИ1 и КИ2 тумблера КИ.

Проверку структуры кода проводят при помощи технологического табло символьного 14Б770. При этом сравнивают показания табло 14Б770 с показаниями дисплея, расположенного на панели комплекса.

Комплекс считается выдержавшим испытание по п.1.1.5, если измеренная амплитуда сигналов кода составляет не менее 4,0 В, а показания табло 14Б770 совпадают с соответствующими показаниями внутреннего дисплея комплекса.

5.2.6 Проверку выдачи кодовой информации по интерфейсу IRIG по п.1.1.6 настоящих ТУ проводят осциллографом С1-127 или аналогичным на гнезде IRIG стенда РЛ-14Б769. Амплитуда напряжения в паузе должна составлять не менее 0,75 В, а отношение амплитуды сигнала в импульсе к амплитуде сигнала в паузе должно составлять не менее 3.

Точность кода оценивают осциллографом путем измерения времени взаимного расхождения между положительным перепадом напряжения сигналов с частотой 1 Гц на гнезде 1 Гц стенда и моментом перехода через ноль напряжения сигнала кода из отрицательной в положительную область. Для этого осциллограф устанавливают в режим ждущей развертки с внешним запуском. Измеренный временной сдвиг должен составлять не более 10 мкс.

Комплекс считается выдержавшим испытание по п.1.1.6 настоящих ТУ, если измеренные уровни напряжений сигналов, а также измеренный временной сдвиг сигналов с частотой 1 Гц соответствуют параметрам, приведенным в настоящем пункте.

5.2.7 Для проверки ручного ввода технологического времени, а также установки и синхронизации шкалы времени комплекса по сигналам «Шесть точек» по п. 1.1.7 настоящих ТУ, устанавливают тумблер S1 ПРИВЯЗКА на задней панели комплекса в положении ТЕХНОЛ.

Соединяют кабелем нуль-модемным ИТБС.685661.064 разъем СОМ комплекса с СОМ портом управляющего компьютера, и подключают кабелем звуковым ИТБС.685661.277 выход внутреннего имитатора сигналов СПВПИ к линейному входу звуковой карты компьютера по схеме измерений, приведенной в приложении Е.

На компьютере устанавливают программу «Шесть точек» и производят необходимые настройки и проверки программы «Шесть точек» в соответствии с руководством оператора RUS. ИТБС.00001

В соответствии с п. 3.2.4.2 руководства оператора RUS. ИТБС.00001запускают программу «Шесть точек» и настраивают ее на работу в ручном режиме. Производят ручную установку произвольного значения времени, даты и синхронизируют комплекс. По информации, отображаемой на дисплее комплекса и видеомониторе технологического компьютера, убеждаются в том, что шкала времени комплекса откорректирована. В процессе проверки контролируют ведение и отображение протокола действий оператора и событий синхронизации в окнах программы «Шесть точек».

В соответствии с п. 3.2.4 руководства оператора RUS. ИТБС.00001настраивают программу «Шесть точек» на работу в автоматическом режиме и синхронизируют комплекс.

Процесс синхронизации шкалы времени комплекса контролируют по органам индикации и информации, отображаемой на встроенном дисплее комплекса

При обнаружении синхронизирующего пакета, поступающего от технологического компьютера, на встроенный дисплей выводится сообщение:

GNSS

Protocol: Соbra

В последующем процесс синхронизации шкалы времени комплекса по сигналам СПВПИ «Шесть точек» осуществляется аналогично процессу синхронизации шкалы времени по сигналам СНС ГЛОНАСС.

По информации, отображаемой на дисплее комплекса и видеомониторе технологического компьютера после окончания процесса, убеждаются в том, что их шкалы времени синхронизированы. По методике п. 3.4.2.3 руководства оператора RUS. ИТБС.00001проверяют возможность автоматизированного перехода летнее/декретное время. Контроль установки осуществляют по информации в окнах программы «Летнее время» и «Декретное время».

Оценку соответствия параметров обнаружения сигналов СПВПИ требованиям п. 1.1.7 настоящих ТУ осуществляют проверкой наличия соответствующих сведений в эксплуатационных документах программы «Шесть точек».

Комплекс считается выдержавшим испытание по п. 1.1.7 настоящих ТУ, если оно обеспечивает ручной ввод технологического времени, а также установку и синхронизацию шкалы времени по сигналам «Шесть точек», в соответствии с руководством оператора RUS. ИТБС.00001

5.2.8 Проверку работы в режиме взаимного резервирования по п.1.1.8 настоящих ТУ проводят по светодиодным индикаторам NORM, OE, UE стенда РЛ-14Б769. На светодиодных индикаторах стенда отображаются состояния шин управления контролируемой станции и при помощи тумблеров искусственно создаются нештатные ситуации при совместной работе двух комплексов. Последовательность выполняемых операций должна соответствовать таблице 5.1.

Комплекс считается выдержавшим испытание по п.1.1.8 настоящих ТУ, если при изменении положения тумблеров стенда состояния светодиодов стенда и комплекса изменяются в соответствии с таблицей 5.1.

Таблица 5.1

Положение тумблеров на стенде	Состояние светодиодов на стенде	Состояние светодиодов на комплексе	Состояние выходов на комплексе
NORM	OE	UE	NORM	OE	UE	НОРМА	АВАРИЯ	ВЫХОДЫ	ОДСЧ	COM	КИ	IRIG
0	0	0	1	1	1	1	0	Х	1	1	1	1
0	0	1	1	1	1	1	0	Х	1	1	1	1
0	1	0	1	1	1	1	0	Х	0	0	1	1
0	1	1	1	1	1	1	0	Х	0	0	1	1
1	0	0	1	1	1	1	0	Х	1	1	1	1
1	0	1	1	1	1	1	0	Х	1	1	1	1
1	1	0	1	1	1	1	0	Х	0	0	1	1
1	1	1	1	0	1	1	0	0	0	0	0	0
Примечание - Состоянию “1” в таблице соответствует включенное состояние тумблеров, светодиодов и наличие сигналов на выходах комплекса, “0” - выключенным состояниям тумблеров, светодиодов и отсутствие сигналов на выходах комплекса, а «Х» – миганию светодиода.

5.2.9 Проверку по п.1.1.9 настоящих ТУ проводят при проведении приемо-сдаточных испытаний соответствующих ВСО, а также изделий 14Б769М и 17Н726М на соответствие ТУ этих изделий.
