Раздел ШЛЕЙФЫ служит для задания параметров шлейфов: состояния – включен или выключен, названия зоны (необязательный параметр), которую контролирует шлейф, номера группы (необязательный параметр), в которой находится контролируемая шлейфом зона, названия группы. В данном разделе отображаются справочные данные: номер зоны, контролируемой шлейфом, тип шлейфа (пожарный, охранный, тепловой), принадлежность к шлейфу ППК (номер шлейфа ППК), адрес ТВШ, номер шлейфа ТВШ.
Раздел ШЛЕЙФЫ ППК служит для задания типа универсального шлейфа ППК (пожарный, охранный, тепловой), В данном разделе отображаются справочные данные: принадлежность к шлейфу ППК (номер шлейфа ППК), адрес ТВШ, номер шлейфа ТВШ.
Раздел ЗОНЫ служит для задания названий зон.
Раздел ГРУППЫ служит для задания названий групп.
Раздел ЧАСЫ служит для ввода времени и даты.
Раздел КЛЮЧИ служит для записи Ключей-пользователя.
Раздел СТИРАНИЕ служит для стирания всех конфигурационных параметров в УКУ.
Раздел ПРОГРАММИРОВАНИЕ служит для просмотра содержимого конфигурационных ячеек памяти ППК и записи новых значений.
Раздел СБРОС СИСТЕМЫ позволяет ввести в действие измененные конфигурационные параметры прибора.
Для управления прибором в пульте имеется меню управления, состоящее из следующих разделов: ОХРАНА, СОБЫТИЯ, СБРОС.
Раздел ОХРАНА служит для постановки на охрану и снятия с охраны охранных шлейфов.
Раздел СОБЫТИЯ служит для просмотра буфера событий.
Раздел СБРОС служит для сброса прибора при возникновении события на объекте.
9.1.2 Клавиатура УКУ
Назначение кнопок:
- кнопки 1АБВГ 2ДЕЖЗ 3ИЙКЛ 4МНОП 5РСТУ 6ФХЦЧ 7ШЩЪЫ 8ЬЭЮЯ 9■– (9, точка, тире) – для ввода алфавитно-цифровых символов;
- кнопка ◄ – для перехода к предыдущему пункту меню в текущей строке в режиме выбора пункта меню (выбранный пункт меню отображается миганием названия пункта), для выбора состояния и типа шлейфа, редактирования алфавитно-цифровой информации: стирания предыдущего символа;
- кнопка ► – для перемещения к следующему пункту меню в текущей строке, выбора состояния и типа шлейфа, ввода символа пробел;
- кнопка ▲ – для перемещения к пункту меню в предыдущей строке;
- кнопка ▼ – для перемещения к пункту меню в следующей строке;
- кнопка ВВОД – для подтверждения ввода алфавитно-цифровой информации и выдачи команд в ППК;
- кнопка МЕНЮ – для входа в раздел меню;
- кнопка ВЫХОД – для выхода из раздела меню;
- кнопка Копировать – для копирования названия зоны, группы, записи нового значения в конфигурационную ячейку памяти ППК;
- кнопка Вставить – для ввода скопированного названия зоны, группы, чтения содержимого конфигурационной ячейки памяти ППК.
При вводе алфавитно-цифровой информации для ввода символа необходимо нажимать соответствующую кнопку несколько раз до появления необходимого символа. Например, для ввода буквы А необходимо нажать кнопку 1АБВГ – один раз, для ввода буквы Б – два раза, для ввода буквы В – три раза, для ввода буквы Г – четыре раза, цифры 1 – пять раз, дождаться перехода мигающего курсора в следующую позицию, после чего можно вводить следующий символ.
9.1.3 Рекомендуемая последовательность конфигурирования прибора с УКУ
Конфигурирование прибора рекомендуется проводить в следующем порядке:
- очистка буфера конфигурационных параметров;
- ввод даты и времени;
- регистрация Ключей-пользователя;
- разбиение объекта на группы и зоны в каждой группе; разбиение на группы является необязательным, при отсутствии разбиения на группы работа будет происходить только с зонами;
- задание типа универсального шлейфов;
- здание параметров шлейфов: состояния, номера группы (необязательный параметр), в которую входит зона;
- ввод номера или названия группы, номер и название группы являются необязательными параметрами;
- ввод названий зон, название зоны является необязательным параметром, при отсутствии названия зона будет идентифицироваться по номеру;
- ввод в действие введенных параметров, для этого необходимо войти в меню конфигурирования и выбрать пункт СБРОС СИСТЕМЫ (см. п. 9.1.13).
9.1.4 Вход в меню конфигурирования прибора
Для входа в меню приложите Ключ-администратора (ключ с маркировкой А) к считывателю на пульте. Дождитесь появления на ЖКИ индикаторе разделов меню конфигурирования:
ШЛЕЙФЫ ШЛЕЙФЫ ППК
ЗОНЫ ГРУППЫ ЧАСЫ
КЛЮЧИ СТИРАНИЕ
ПРОГРАММИРОВАНИЕ
СБРОС СИСТЕМЫ
Меню располагается на двух страницах ЖКИ индикатора, переход со страницы на страницу осуществляется с помощью кнопок ▲, ▼.
Для перехода к нужному разделу меню используйте кнопки ◄, ►, ▲, ▼. Выбранный раздел начинает мигать. Для входа в выбранный раздел нажмите кнопку МЕНЮ. Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.5 Очистка буфера конфигурационных параметров
Раздел СТИРАНИЕ позволяет стереть названия зон, групп, очистить буфер событий.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню:
ОЧИСТИТЬ?
Для очистки нажмите кнопку ВВОД. На ЖКИ появится сообщение
СТИРАНИЕ…
По окончании стирания на ЖКИ появится сообщение
СТИРАНИЕ…ЗАКОНЧЕНО
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.6 Ввод даты и времени
Раздел ЧАСЫ позволяет ввести дату и время.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню:
ЧЧ:ММ1:СС ДД-ММ2-ГГ,
где ЧЧ – значение часов, ММ1 – значение минут, СС – значение секунд, ДД – дата, ММ2 – месяц, ГГ – год.
Наберите необходимые параметры времени и даты. При первом включении УКУ необходимо ввести все параметры времени и даты.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.7 Регистрация Ключей-пользователя
Раздел КЛЮЧИ позволяет зарегистрировать до 8 Ключей-пользователя (ключи с маркировкой П).
Предупреждение. Необходимо зарегистрировать все ключи, которыми вы собираетесь пользоваться. При необходимости зарегистрировать дополнительный ключ к уже зарегистрированным, необходимо повторить операцию регистрации для всех используемых ключей.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню:
1 КЛЮЧ -
Приложите ключ к считывателю на передней панели УКУ. Дождитесь появления символа +. Данный символ означает, что ключ зарегистрирован. Отсоедините ключ от считывателя, на ЖКИ индикаторе появится меню:
2 КЛЮЧ -
Повторите операцию регистрации для необходимого количества ключей.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.8 Задание типа универсальных шлейфов ППК
Раздел ШЛЕЙФЫ ППК меню позволяет задать тип универсальных шлейфов ППК. Всего возможно три типа: ПОЖАРНЫЙ, ОХРАННЫЙ (см. п. 2.2.20) и ТЕПЛОВОЙ (см. п. 2.2.13).
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования ППК. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню:
ШЛЕЙФ ППК – 1
ТИП-nnn,
где nnn - тип универсального шлейфа ППК. Изменение типа шлейфа осуществляется с помощью кнопок ◄, ►.
Для перехода к следующему или предыдущему шлейфу нажмите кнопки ▲ или ▼.
Перевод шлейфа в режим ПОЖАРНЫЙ из режима ОХРАННЫЙ осуществлять из состояния шлейфа ОХРАНА (см. п. 9.2.1).
Перейти к другому шлейфу можно, набрав номер шлейфа в строке
ШЛЕЙФ ППК –,
предварительно стерев предыдущий номер нажатием кнопки ◄. После ввода номера подтвердите ввод, нажав кнопку ВВОД. На ЖКИ отобразится тип шлейфа с введенным номером.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.9 Задание параметров шлейфов
Раздел ШЛЕЙФЫ позволяет для всех рабочих шлейфов, подключенных к ППК и ТВШ: ввести название зоны (необязательный параметр), задать номер группы, в которой находится зона (необязательный параметр), ввести название группы (необязательный параметр), изменить состояние шлейфа ВКЛЮЧЕН ВЫКЛЮЧЕН, только для охранного шлейфа.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню текущих параметров шлейфа:
НОМЕР ЗОНЫ–1
НОМЕР ГРУППЫ-n1
СОСТОЯНИЕ-n2
ТИП-n3
ШЛЕЙФ ППК-n4
АДРЕС ТВШ-n5
ШЛЕЙФ ТВШ-n6,
где n1 – номер группы, если номер группы отсутствует, строка будет не заполнена; n2 – состояние шлейфа; n3 – тип шлейфа; n4 – номер универсального шлейфа ППК, к которому подключен текущий шлейф; n5 – адрес ТВШ, к которому подключен текущий шлейф; n6 – номер шлейфа ТВШ. Параметры в строках с 4 по 7 являются справочными и в данном разделе изменяться не могут.
Меню располагается на двух страницах ЖКИ индикатора, переход со страницы на страницу осуществляется с помощью кнопок ▲, ▼. Для перехода по строкам используйте кнопки ▲, ▼.
Для ввода названия зоны перейдите на строку НОМЕР ЗОНЫ-. Войдите в раздел ввода названия зоны, нажав кнопку МЕНЮ. Далее следуйте согласно п. 9.1.11. Для выхода из раздела ввода названия зоны нажмите кнопку ВЫХОД.
Для ввода номера группы перейдите на строку НОМЕР ГРУППЫ-, введите номер группы. Для стирания предыдущей цифры используйте кнопку ◄.
Для ввода названия группы перейдите на строку НОМЕР ГРУППЫ-, введите номер группы. Войдите в раздел ввода названия группы, нажав кнопку МЕНЮ. Далее следуйте согласно п. 9.1.10. Для выхода из раздела ввода названия группы нажмите кнопку ВЫХОД.
Для изменения состояния шлейфа перейдите на строку СОСТОЯНИЕ-. Изменение состояния шлейфа осуществляется с помощью кнопок ◄, ►.
Для перехода к следующей по порядку зоне, перейдите на вторую страницу раздела и нажмите кнопку ▼.
Для перехода к произвольной зоне перейдите на строку
НОМЕР ЗОНЫ–.
Нажимая кнопку ◄, сотрите текущий номер и введите новый. Подтвердите ввод номера зоны нажатием кнопки ВВОД.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.10 Ввод названий групп
Раздел ГРУППЫ позволяет ввести названия групп.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ индикаторе появится меню:
НОМЕР ГРУППЫ–1
ИМЯ-nnn.,
где nnn – название группы, если оно было ранее введено для данной группы.
Для ввода названия группы перейдите на строку
ИМЯ-
Если производится редактирование раннее введенного названия, нажимая кнопку ◄, сотрите необходимые символы. Нажимая алфавитно-цифровые кнопки, введите необходимое название. Для ввода пробела используйте кнопку ►.
В УКУ предусмотрена возможность копирования и ввода скопированной части названия. Для копирования названия введите часть названия, которую необходимо скопировать. Нажмите кнопку Копировать.
Для вставки скопированной части названия нажмите кнопку Вставить.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.11 Ввод названий зон
Раздел ЗОНЫ позволяет ввести названия зон.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ индикаторе появится меню:
НОМЕР ЗОНЫ–1
ИМЯ-nnn.,
где nnn – название зоны, если оно было ранее введено для данной зоны.
Для ввода названия зоны перейдите на строку:
ИМЯ-
Если производится редактирование раннее введенного названия, нажимая кнопку ◄, сотрите необходимые символы. Нажимая алфавитно-цифровые кнопки введите необходимое название. Для ввода пробела используйте кнопку ►.
В УКУ предусмотрена возможность копирования и ввода скопированной части названия. Для копирования названия введите часть названия, которую необходимо скопировать. Нажмите кнопку Копировать.
Для вставки скопированной части названия нажмите кнопку Вставить.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.12 Программирование
Раздел ПРОГРАММИРОВАНИЕ позволяет просмотреть содержимое конфигурационных ячеек памяти ППК и записать новое значение.
Предупреждение. Изменение значения ячеек памяти производите только по согласованию с производителем.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ индикаторе появится меню:
АДРЕС =
ДАННЫЕ =
ЗАПИСЬ -> КОПИРОВАТЬ
ЧТЕНИЕ -> ВСТАВИТЬ
Для просмотра содержимого ячейки памяти в строке
АДРЕС =
наберите адрес ячейки памяти и нажмите кнопку Вставить. В строке
ДАННЫЕ =
появится значение, хранящееся в данной ячейке памяти ППК. Для просмотра содержимого следующей ячейки памяти нажмите кнопку ▼. Для просмотра содержимого предыдущей ячейки памяти перейдите на строку
АДРЕС =
и нажмите кнопку ▲.
Для записи в ячейку памяти в строке
АДРЕС =
наберите адрес ячейки памяти. В строке
ДАННЫЕ =
наберите значение, которое необходимо записать и нажмите кнопку Копировать.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.1.13 Ввод в действие новых конфигурационных параметров прибора
Раздел СБРОС СИСТЕМЫ позволяет ввести в действие измененные конфигурационные параметры прибора.
После изменений, произведенных в конфигурации прибора, таких как: изменение типа универсальных шлейфов, изменение количества рабочих шлейфов, необходимо произвести сброс прибора.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню конфигурирования. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ индикаторе появится меню:
СБРОСИТЬ?
Для сброса прибора нажмите кнопку ВВОД. На ЖКИ появится сообщение
СБРОС…
Через некоторое время на ЖКИ вместо этой надписи появятся текущее время и дата. Окончанием сброса прибора является появление в строках 3 и 4 сообщения
НОРМА-N1
ЗОН-N2,
где N1 – количество рабочих зон (шлейфов), N2 – общее количество зон.
Несовпадение количества рабочих зон и общего количества зон свидетельствует о наличии неисправности в приборе.
Для восстановления заводской установки необходимо войти по ключу администратора в подменю ПРОГРАММИРОВАНИЕ, ввести в поле данных по адресу «00» число 255, записать это значение, выйти из подменю ПРОГРАММИРОВАНИЕ и произвести сброс системы.
9.2 Работа с прибором
Для входа в меню управления приложите Ключ-пользователя к считывателю на пульте. Дождитесь появления на ЖКИ разделов меню управления:
ОХРАНА СОБЫТИЯ СБРОС
Для выхода из меню нажмите кнопку ВЫХОД.
9.2.1 Постановка на охрану, снятие с охраны
Раздел ОХРАНА позволяет поставить на охрану и снять с охраны охранные шлейфы.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню:
ШЛЕЙФ N1 – ОХРАНА,
если шлейф N1 находится под охраной. N1 – номер универсального шлейфа ППК. Если шлейф N1 снят с охраны, то на ЖКИ индикаторе появится меню:
ШЛЕЙФ N1 – СНЯТ.
Количество надписей соответствует количеству охранных шлейфов.
Для изменения состояния шлейфа с помощью кнопок ▲ и ▼ перейдите на строку соответствующего шлейфа, далее с помощью кнопок ◄ и ► измените состояние этого шлейфа.
Для выхода из раздела нажмите кнопку ВЫХОД.
9.2.2 Просмотр событий
Раздел СОБЫТИЯ используется для просмотра буфера событий, определения вида и места возникновения событий.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится сообщение
N1. N2
ГРУППА-N3
ЗОНА-N4
ЧЧ:ММ1 ДД-ММ2-ГГ,
где N1 – порядковый номер события. N2 – вид события, N3 – номер группы, если она была определена для данной зоны, N4 – номер зоны, в четвертой строке время и дата возникновения события: ЧЧ – значение часов, ММ1 – значение минут. ДД – дата, ММ2 – месяц, ГГ – год.
На световом индикаторе загорится индикатор, соответствующий отображаемому событию «ПОЖАР», «ВТОРЖЕНИЕ» или «НЕИСПРАВНОСТЬ».
Для определения места подключения шлейфа, по которому зафиксировано событие, нажмите кнопку МЕНЮ, на ЖКИ появится сообщение
ШЛЕЙФ ППК-n1
АДРЕС ТВШ-n2
ШЛЕЙФ ТВШ-n3
ТИП-n4,
где n1 – номер универсального шлейфа ППК, к которому подключен текущий шлейф; n2 – адрес ТВШ, к которому подключен текущий шлейф; n3 – номер шлейфа ТВШ; n4 – тип шлейфа.
Для выхода из раздела нажмите кнопку ВЫХОД.
Для просмотра следующих или предыдущих событий используйте кнопки ▼, ▲ соответственно.
Для выхода из раздела в меню управления нажмите кнопку ВЫХОД.
9.2.3 Сброс события
Раздел СБРОС используется для сброса прибора при возникновении события на объекте.
Нажимая кнопки ◄, ►, ▲, ▼, выберите данный раздел меню. Нажав кнопку МЕНЮ, войдите в раздел, на ЖКИ появится меню:
СБРОСИТЬ?
Для сброса события нажмите кнопку ВВОД. На ЖКИ появится сообщение
СБРОС…
Через некоторое время на ЖКИ вместо этой надписи появятся текущее время и дата. Окончанием сброса события является появление в строках 3 и 4 сообщения
НОРМА-N1
ЗОН-N2,
где N1 – количество рабочих зон (шлейфов), N2 – общее количество зон.
Несовпадение количества рабочих зон и общего количества зон свидетельствует о наличии неисправности в приборе.
10 Подготовка к работе
10.1 После установки устройств на объекте, подключения к ним кабелей и конфигурирования прибора произвести включение ППК тумблером, находящимся под крышкой корпуса. При включении ППК на его крышке, установленной на корпус, должны загореться светодиодный индикатор «Осн. питание» и замигать индикатор «Норма».
10.2 На ЖКИ УКУ должно загореться сообщение: верхняя строка показывает текущее время и количество подключенных адресных шлейфов, вторая строка показывает текущую дату, третья строка показывает состояние прибора «НОРМА», если прибор не определил никаких событий, и количество адресных шлейфов в этом состоянии.
10.3 Порядок проведения проверки:
10.3.1 Проверку произвести при отключенных специальных оповещателях СНО-1 (СНО-1-1). Вместо них к соответствующим клеммам необходимо подключить резисторы-эквиваленты шлейфов СНО-1 (СНО-1-1): (200 ÷ 240) Ом, 0,25Вт.
10.3.2 Параллельно резисторам-эквивалентам шлейфов СНО-1(СНО-1-1) подключить вольтметры (мультиметры) с диапазоном измерений до 50В.
10.3.3 Проверку начать не ранее чем через 30 секунд после включения питания ППК.
10.3.4 В любом шлейфе произвести срабатывание одного извещателя (определяется по загоранию его светодиодного индикатора).
10.3.5 Зафиксировать автоматический сброс сработавшего извещателя (погасание индикатора).
10.3.6 Повторно сработать тот же извещатель. Он должен остаться в сработанном состоянии. Зафиксировать сообщение «ИЗВещат.» на ЖКИ.
10.3.7 Сработать другой извещатель в том же шлейфе. Проконтролировать загорание светодиода «ТРЕВОГА» на ППК, появление сообщения «ПОЖАР» на ЖКИ УКУ и срабатывание его собственной звуковой сигнализации, загорание всех табло «ПОЖАР», срабатывание звуковых оповещателей, подключенных к ППК, и появление напряжения 10÷12В на резисторах-эквивалентах шлейфов СНО-1 (СНО-1-1).
10.3.8 Сработать все остальные извещатели в шлейфе. Проконтролировать загорание светодиодных индикаторов извещателей.
10.3.9 Произвести сброс прибора с УКУ при возникновении события на объекте (см. п.10.2.3).
10.3.10 Выполнить проверку по пп. 10.для всех остальных шлейфов прибора.
10.3.11 Выключить питание ППК и подключить шлейфы специальных оповещателей СНО-1 (СНО-1-1), убрав ранее установленные эквиваленты.
10.3.12 После включения ППК проконтролировать включение светодиодного индикатора блока управления, который должен выдавать серию вспышек после паузы: «зеленый, зеленый, красный, зеленый, зеленый».
10.3.13 Произвести подключение соответствующих (красный «+», синий «–») клемм к аккумуляторам блока управления.
10.3.14 Сделать перезапуск блока управления, нажав кнопку «Control» на плате блока управления три раза в течение 10 секунд. Светодиодный индикатор должен начать выдавать серию вспышек после паузы: «зеленый, зеленый, зеленый, зеленый, зеленый».
10.3.15 Произвести контрольный запуск блока управления, нажав и удерживая кнопку «Control» в течение 10-20 секунд (до трех вспышек стробоскопа).
Внимание: запрещается подключение аккумуляторов в блоках управления СНО-1 без наличия входного напряжения ~24÷28В на клеммах POWER. В противном случае возможен выход из строя блока управления СНО-1.
10.3.16 Произвести сброс события с УКУ (см. п. 9.2.3).
10.3.17 Произвести срабатывание извещателей на любом из шлейфов по пп.10.3.4-10.3.7, проконтролировать срабатывание всех специальных оповещателей СНО-1 (СНО-1-1).
10.3.18 Произвести сброс события прибора с УКУ (см. п.9.2.3).
10.3.19 После этого прибор считается установленным на дежурство.
10.4 Периодичность проведения проверок согласно п. 9.3 не реже чем раз в квартал.
10.5 При загорании светодиодов «Неисправность» на ППК и/или появлении сообщения «Неисправность» на ЖКИ УКУ во время включения или проведения проверки прибора следует руководствоваться таблицами определения неисправностей (таблицы 1или обратиться к предприятию поставщику.
10.6 Определение неисправностей ППК.
Таблица 10.1
Непрерывно горит светодиодный индикатор «Шлейфы» на ППК | Проверить контакты, места соединений и целостность шлейфов извещателей. |
Непрерывно горит светодиодный индикатор «Неисправность» на ППК | Проверить: - датчик вскрытия крышки ППК; - линии подключения к СНО-1 (СНО-1-1) и линии подключения низкочастотных излучателей СНО-1; - контакты, соединения и состояния аккумуляторов в блоках управления СНО; - контакты и места соединений подвода ~24В (~16В) с блоками управления СНО-1 (СНО-1-1); - контакты и места соединений аккумуляторов в ППК; - наличие резисторов-эквивалентов на шлейфах и на клеммниках ППК и ТВШ незадействованных шлейфов и на выходных линиях управления Q1, Q2 (см. таблицу проверок ППК в Приложении Д). |
Непрерывно горит светодиодный индикатор «Рез. питание» | Проверить контакты и места соединений питающего напряжения ППК ~16В. |
При поиске неисправностей ППК руководствоваться таблицей проверок в
10.7 Определение состояния СНО-1.
Таблица 10.2
Номер вспышки после паузы | Назначение | Зеленый цвет светодиодного индикатора | Красный цвет светодиодного индикатора |
1 | Сигнал со шлейфа управления ППК | Нет тревоги | Тревога |
2 | Опорное напряжение СНО-1 (СНО-1-1) | В норме | Ниже нормы |
3 | Состояние аккумулятора | В норме | Неисправен |
4 | Шлейф низкочастотного излучателя СНО-1 (шлейф речевого оповещателя СНО-1-1) | В норме | Оборван |
5 | Наличие основного питающего напряжения ~24В | В норме | Отсутствует |
10.8 Определение состояния СНО-1-1.
Таблица 10.3
Индикатор | Назначение | Норма | Неисправность |
“Питание” | Наличие основного питающего напряжения ~16÷18В | Зелёные вспышки индикатора 0,4сек. с паузой 0,3сек. | Зелёные вспышки индикатора 0,3сек. с паузой 2,7сек. |
“Неисправность” | Неисправность СНО-1-1 | Не горит | Красные вспышки индикатора |
“Аккумулятор” | Состояние аккумулятора | Не горит | Красные вспышки индикатора |
“Шлейф динамика” | Шлейф динамика речевого оповещателя | Не горит | Красные вспышки индикатора |
Приложение А
Схема внешних подключений ППКОП УО «МСА-Редут – 3М»
Приложение Б
Внешний вид УКУ
Приложение В

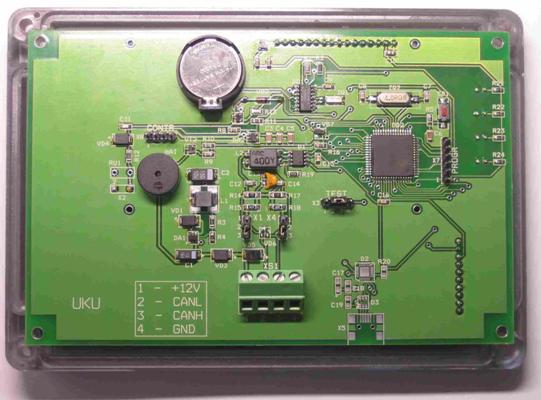

Расположение элементов на плате УКУ
Приложение Г
Внешний вид ППК
Приложение Д
Таблица проверок ППК
Обозн. Контактной колодки. | Номер контакта | Обозначение сигнала | Параметры сигналов | Назначение сигнала |
XP2 | 1 | ШС1- | Uo=(11,6±0,2)В Uтр=(10÷11,3)В | Шлейф сигнальный универсальный ШС1 |
2 | ШС1+ | |||
3 | GND | |||
4 | ЛС1 | Линия связи ШС1 | ||
XP3 | 1 | ШС2- | Uo=(11,6±0,2)В Uтр=(10÷11,3)В | Шлейф сигнальный универсальный ШС2 |
2 | ШС2+ | |||
3 | GND | |||
4 | ЛС2 | Линия связи ШС2 | ||
XP4 | 1 | ШС3- | Uo=(11,6±0,2)В Uтр=(10÷11,3)В | Шлейф сигнальный универсальный ШС3 |
2 | ШС3+ | |||
3 | GND | |||
4 | ЛС3 | Линия связи ШС3 | ||
XP5 | 1 | ШС4- | Uo=(11,6±0,2)В Uтр=(10÷11,3)В | Шлейф сигнальный универсальный ШС4 |
2 | ШС4+ | |||
3 | GND | |||
4 | ЛС4 | Линия связи ШС4 | ||
ХР6 | 1 | U3 | U1>4,5В U0<0,5В | Логический вход |
2 | U4 | U1>4,5В U0<0,5В | Логический вход | |
3 | U5 | U1>4,5В U0<0,5В | Логический вход | |
4 | U6 | U1>4,5В U0<0,5В | Логический вход | |
ХР7 | 1 | 12V; 0,2A | U= (12±1)В; I=0,2A | Питание |
Выход типа открытый сток Uвнешн. ист.≤ (30 ±1)В Iн≤1А | Вкл. табло «ПОЖАР» и звукового оповещателя | |||
2 | Q9 | |||
3 | 12V сброс | U=(12±1)В Сброс: U<0,2В на 3с | Питание со сбросом четырехпроводных извещателей | |
4 | GND | |||
ХР8 | 1 | Q6 | Uo=(11 ±1)В Iн≤0,4А | Вкл. табло «ВЫХОД» |
2 | Q8 | Uтр=(11 ±1)В Iн≤0,4А | Вкл. табло «ПОЖАР» | |
3 | GND | |||
ХР9 | 1 | Q1 | Uo≤0,5В Uтр=(11 ±1)В Iн≤0,2А | Вкл. СНО, пусковых реле |
2 | GND | |||
3 | Q2 | Uo≤0,5В Uтр=(11 ±1)В Iн≤0,2А | Включение СНО, пусковых реле | |
4 | GND | |||
ХР10 | 1 | 12V, 0,2A | Uo=(12±1)В Iн≤0,2А | Питание |
2 | Q3 | Выход типа открытый сток Uвнешн. ист.≤ (30 ±1)В Iн≤1А | Информация о неисправности ППК или выход звукового оповещателя | |
3 | GND | |||
ХР11 | 1 | +12V | U= (12±0,5В) | Питание |
2 | CANL | U=2,5В | Линия связи (CAN) | |
3 | CANH | U=2,5В | ||
4 | GND |
Приложение Е

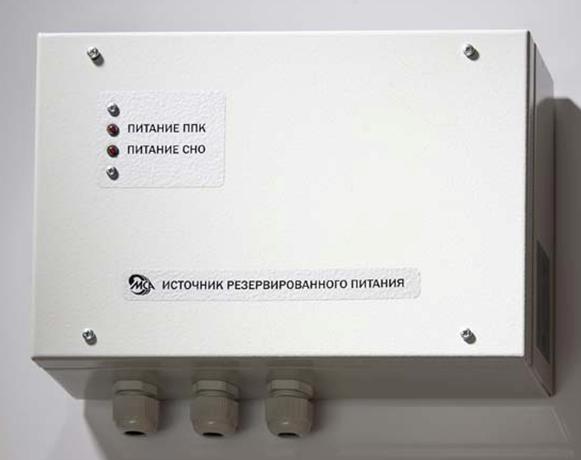

Внешний вид ИРП
| |
Приложение Ж
Типовые схемы подключения ТВШ-М и ТВШ
Приложение З
Схема 1 включения ТВШ-М с максимальным количеством шлейфов
Приложение И
Подключение шлейфов световых и специальных
оповещателей СНО-1
|
Приложение К
Подключение шлейфов световых, звуковых и речевых
оповещателей СНО-1-1
|
Приложение Л
Подключение шлейфов извещателей
|
|
|
Приложение М
Схема 2 включения ТВШ-М с максимальным количеством шлейфов
Приложение Н
Схема 3 включения ТВШ-М с максимальным количеством шлейфов
Приложение П
Возможные варианты прибора
Возможна поставка данного прибора в модификации «МСА-Редут-3.4» со следующими характеристиками.
Прибор приемно-контрольный ППК:
1) Степень защиты оболочкой ППК по ГОСТ – IP65.
2) ППК сохраняет работоспособность при температуре окружающего воздуха от минус 30°С до +50°С.
3) Время работы от внутреннего источника резервного питания в дежурном режиме – 30 часов.
4) Обеспечение передачи тревожных сообщений через GSM модем, подключаемый к разъему RS232.
5) Обеспечение подключения в универсальный шлейф тревожных кнопок.
6) Срок службы – 10 лет
7) Габаритные размеры – (300х200х120)мм.
Устройство контроля и управления УКУ-3:
1) Степень защиты оболочкой УКУ-3 по ГОСТ – IP65.
2) Наличие парольной защиты от несанкционированного доступа к конфигурации системы.
3) Ток потребления в дежурном режиме - 20 мА.
4) Ток потребления в режиме тревога - 100 мА.
5) Суммарная мощность, потребляемая УКУ - 1,5 Вт.
6) Габаритные размеры с кабельным вводом - (175х100х50)мм.
Транслятор-ветвитель шлейфа «Редут-ТВШ»:
Возможна поставка в модификации «Редут-ТВШ» со степенью защиты оболочкой - IP65.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
