Вентиляция котельного помещения.
Необходимо обеспечить поступление свежего воздуха для нормального процесса горения в количестве не менее 1,2 м3 на каждый кВт ч, вырабатываемый горелкой.
- 5 -
Установка
Сборка. Используйте поставляемый фланец для быстрой установки горелки в котел. Размеры отверстия под горелку и отверстий крепления показаны на рис. Если Æ а больше указанного на рисунке, установите на переднюю стенку котла промежуточную пластину. · Установите фланец и его уплотнение на переднюю стенку котла. · Проверьте соединение на отсутствие утечек. Горелка устанавливается только воздухозаборником вверх. · Вставьте пламенную трубу горелки внутрь фланца. · Закрепите горелку при помощи фиксирующего штифта. · Затяните три гайки. Если горелка имеет смотровой люк в камеру сгорания, то пространство между смотровым отверстием и пламенной трубой покройте с внутренней стороны огнеупорным материалом (не поставляется). |
| ||
Подключение газа. Подключение газовой питающей линии к газовому мультиклапану должно выполняться квалифицированным персоналом. Газовый мультиклапан может устанавливаться на горелку с правой или левой стороны, но обязательно с верхним вертикальным расположением катушек электромагнитных клапанов.
Применяемые резьбы и соединители должны соответствовать действующим стандартам (коническая наружная и прямоугольная внутренняя газовая резьба). Принимайте в расчет, что должен быть обеспечен нормальный доступ к реле давления газа и к регуляторам настроек горелки. · Проверьте соединения на отсутствие утечек. Отсечной шаровый кран (не поставляется) должен быть установлен выше по линии и по возможности ближе к внешнему фильтру или газовому мультиблоку (со встроенным фильтром). Соединения, сделанные на месте установки горелки, должны быть проверены на отсутствие утечек газа с помощью специального мыльного раствора. Не должно наблюдаться никаких утечек. Электрическое подключение. Необходимые электрические характеристики – напряжение, частота, потребляемая мощность – указаны на идентификационной табличке горелки. Минимальное сечение проводки: 1,5 мм2. Минимальный набор защиты: предохранитель на ток 6,3 А с задержкой срабатывания. Перед выполнением электрических соединений внимательно ознакомьтесь со схемой соединений: табличка на горелке и напечатанная схема на 7-полюсном разъёме. Газовый мультиклапан подключается штатными штекерами с проводами. По заказу поставляются для внешнего подключения: - аварийная сигнализация для подключения между S3 и N. - счетчик часов работы для подключения между В4 и N. Только для С 22: · Установите переключатель «ВИД ТОПЛИВА» на соответствующий кронштейн. Положение переключателя «ВИД ТОПЛИВА» устанавливается при помощи дополнительной клеммы А (рис.). |
| ||
- 6 -
Установка
Пуск
Подключение топливной магистрали. Схема рядом используется для определения внутреннего диаметра (Æ) и длины (L) трубопроводов от бака и горелки в зависимости от высоты всасывания (Н+) или высоты подпора (Н-), (для жидкого топлива с удельным весом 0,84 т/м3 при 100С, при установке с одним клапаном, одним обратным клапаном и четырьмя поворотами). Подключение к горелке осуществляется при помощи двух гибких шлангов и фиттингов R3/4, поставляемых в комплекте аксессуаров. · Подсоедините и плотно затяните два шланга на топливном насосе. · Возьмите другой конец всасывающего шланга (стрелка D на насосе) и подключите его к соответствующему трубопроводу. · Возьмите свободный штуцер шланга слива топлива из насоса (стрелка Ñ на насосе) и подключите его к сливному трубопроводу. · Оставьте шланги ненатянутыми, чтобы была возможность снятия горелки без их демонтажа. Рекомендуем установить отсечной клапан и фильтр очистки топлива (сетка с ячейками 120 мкм) до всасывающего гибкого шланга (не поставляются).
Важно: Полностью заполните топливом всасывающий трубопровод от насоса до бака. |
| ||||||||||||||||||||||||||
Поправка на высоту установки
Пример: высота над уровнем моря 1100 м: Высота поправки 1 м. Действительная высота 2 м. Поправка для всасывания 2 + 1 = 3 м Поправка для подпора 2 - 1 = 1 м Выберите в таблице Æ трубопровода в зависимости от действительного расстояния между баком и насосом. Если поправка для всасывания превышает 4 м, необходимо перенести насос (макс. давление 2 бар) |
| ||||||||||||||||||||||||||
Пуск.
Пуск горелки одновременно включает в себя пуск котла установщиком или его представителем: только он может гарантировать соответствие котельной действующим правилам и установленной практике.
Установщик должен, во-первых, иметь удостоверение на право ведения работ на газовом оборудовании, выданное уполномоченным лицом или поставщиком оборудования, а также проверить системы питании на отсутствие утечек и осушить трубы до отсечного топливного клапана. Также труба подачи жидкого топлива должна быть полностью заполнена, или опрессована и осушена в случае подачи топлива из напорного топливопровода.
Предварительные проверки.
· Проверьте следующее:
- номинальное напряжение питания и частоту электросети, соответствие их требуемым параметрам;
- правильность подключения фазового провода и нейтрального;
- надежность соединений цепи заземления;
- отсутствие потенциала между нейтральным проводом и проводом заземления.
· Выключите электропитание на горелку.
· Убедитесь, что питание отключено.
· Закройте жидкотопливный и газовый клапаны.
· Внимательно ознакомьтесь с инструкциями на котел и на регулятор.
- 7 -
Пуск
· Проверьте следующее:
- котел заполнен водой под давлением и готов для пуска;
- циркуляционный насос(ы) работает;
- смесительный узел открыт;
- объём подаваемого в котельное помещение воздуха для сгорания и отвод продуктов сгорания соответствуют мощности горелки и типу топлива;
- регулятор тяги на дымоходе работает правильно;
- наличие устройств защиты вне горелки, их настройки и калибровки;
- цепь управления котла отрегулирована.
Линия питания жидким топливом. Проверить:
- уровень топлива в баке;
- заполнение всасывающей линии;
- положение гибких шлангов подачи и слива топлива;
- давление питания жидкого топлива, если подача топлива идет из напорного топливопровода (макс. 1,5 бар);
- положение клапанов (предварительного фильтра и отсечного).
Линия питания газа. Проверить:
- что вид газа и давление питания соответствуют горелке.
Проверка на утечки.
Линия питания жидким топливом.
· Установите манометр и вакуумметр на насос. Это делается при запуске на работающей горелке.
Линия питания газа.
· Установите манометр в штуцер, расположенный перед газовым мультиклапаном.
· Откройте отсечной шаровый кран.
· Проверьте давление подводимого газа.
· Используйте мыльный раствор для проверки внешней плотности соединений газового мультиклапана. Не должно наблюдаться никаких утечек газа.
· Если необходимо, осушите трубу ниже отсечного клапана.
· Закройте дренажный кран и отсечной кран.
Настройки.
Реле давления воздуха:
· Снимите прозрачную крышку. Устройство включает риску D и проградуированное вращающееся кольцо. · Временно настройте на минимальное значение, показанное на кольце. Воздушная заслонка на входе воздуха в горелку. Ручное управление: · Ослабьте винт настроечной шкалы. · Выберите в таблице значение открытия воздушной заслонки от 0 до 9, согласно требуемой мощности. · Затяните винт крепления настроечной шкалы. |
|
|
|
- 8 -
Пуск
Настройки горелочных узлов.
Горелка поставляется настроенной на природный газ. Для доступа к горелочным узлам: · Вытащите датчик пламени В2 из его посадочного места. · Отсоедините провода зажигания от трансформатора. · Отверните гайку линии подачи топлива к форсуночной трубе. · Отверните три винта на крышке. · Для горелки С 14 отверните винт 3. · Снимите блок горелочных узлов. · Отрегулируйте форсунку согласно мощности котла, пользуясь таблицей ниже. · Проверьте газовые диффузоры. · Проверьте положение электродов зажигания, как показано на рисунке. · Соберите горелку в обратном порядке. · Проверьте соединения на отсутствие утечек. |
|
Регулировка положения завихрителя (регулировка подпора воздуха).
Регулировка отражателя определяет объем воздуха, поступающий между внешним диаметром завихрителя и конусной внутренней частью пламенной трубы. Положение завихрителя определяется по расстоянию на шкале, проградуированной в мм (размер Y). Для регулировки этого расстояния используйте винт 13 (ход: 30 мм). Регулировка: См. рис. выше · Ослабьте гайку D уплотнительной крышки на один оборот; · Вращайте винт 13 против часовой стрелки: - повышается содержание СО2. · Затяните гайку D. · Проверьте соединения на отсутствие утечек. |
|
- 9 -
Пуск
Работа на жидком топливе. Регулировки.
Горелка поставляется для попеременного использования жидкого топлива или горючего газа. Переключение с одного вида топлива на другое осуществляется вручную, на остановленной горелке, при помощи трехпозиционного переключателя, расположенного на передней стенке крышки. Свободная изолированная клемма А показывает положение переключателя. Переключения во время работы горелки приводят к блокировке блока управления в безопасное состояние. Когда горелка работает и использует газ, открыты два топливных канала. В то же время, когда при пуске или во время работы отключено питание горелки жидким топливом, настоятельно рекомендуется снять соединительную муфту топливного насоса и хранить ее на видном месте, до момента, когда снова восстановится подача жидкого топлива. |
|
Важно:
Когда подаются два вида топлива.
Приоритетность в топливных регулировках:
- 1) жидкое топливо: бытовое жидкое топливо при 90% номинальной мощности котла. См. таблицу мощностей для регулировок отверстий форсунки и давления;
- 2) газовое топливо: природный газ, нефтяной газ.
После топливных регулировок подстройте расход газа под расход воздуха, определенный во время регулировок жидкого топлива.
Тип горелки | Мощность горелки, кВт | Расход топлива, кг/ч | Форсунка, л/ч (US гал/ч) при 11 бар |
С 10B117 | 35 60 65 75 85 90 100 115 | 3,0 5,0 5,3 6,3 7,0 7,5 8,3 9,7 | Monarch 450R Danfoss 450S 2,84 (0,75) 4,73 (1,25) 5,11 (1,35) 5,68 (1,50) 6,62 (1,75) 7,57 (2,00) 8,52 (2,25) 13,25 (3,50) |
C 14 B117 | 70 95 110 120 155 | 6,8 8,0 9,1 9,1 12,3 | Monarch 450PLP 6,62 (1,75) 7,57 (2,00) 8,52 (2,25) 8,52 (2,25) 11,35 (3,00) |
C 22 B117 | 115 140 165 185 210 240 | 10,0 12,0 14,0 16,0 18,0 20,2 | Danfoss 600В Delavan 600В 9,46 (2,50) 11,35 (3,00) 13,25 (3,50) 15,14 (4,00) 17,03 (4,50) 18,93 (5,00) |
1 кг топлива при 100С = 11,86 кВт
- 10 -
Пуск
Блок управлении горелкой LGB 22.
| Блок управления LGB 22 используется для контроля и мониторинга одно - и двухступенчатыми газовыми горелками. 1 – кнопка сброса неисправности. |

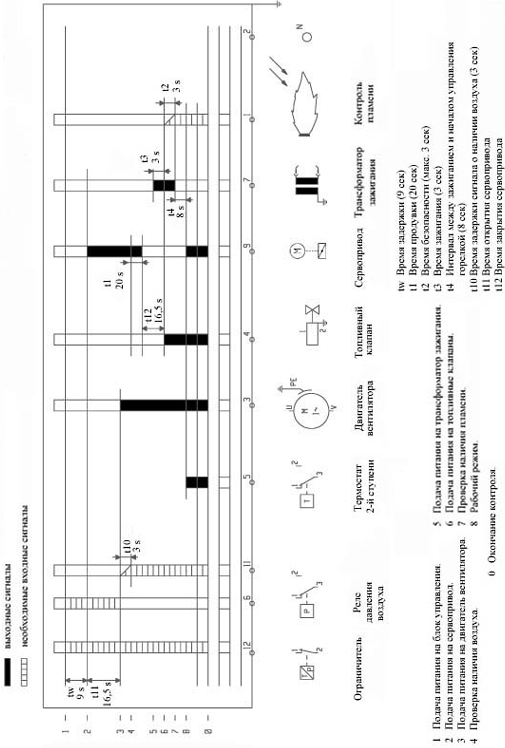

Рабочая диаграмма блока управлении LGB 22.
|
- 11 -
Пуск
Зажигание на жидком топливе.
Проверка рабочего цикла.
Важно.
· Проверьте, чтобы жидкотопливный клапан был в открытом состоянии; или отключение муфты насос/двигатель, если нет подачи жидкого топлива. Храните муфту в безопасном и видимом месте.
· Откройте и сразу закройте газовый отсечной клапан.
· Включите горелку.
· При помощи переключателя выберите в качестве топлива газ.
· Закройте цепь термостата.
· Разблокируйте блок управления горелкой и проверьте, чтобы он правильно работал.
· Последовательность программирования должна быть следующая:
- контролируемое время продувки 20 сек. (общее время продувки может превышать 20 сек.);
- зажигание электрода 3 сек.;
- открытие клапанов;
- закрытие клапанов не более чем через 3 сек. после открытия;
- горелка останавливается вследствие прекращения подачи газа или блокировки блока управления горелкой из-за погасания пламени.
Пуск горелки возможен только после проведения этого основного теста.
Пуск на жидком топливе.
| Предупреждение: Пуск возможен после того, как все операции, описанные выше, будут выполнены, особенно в пункте настроек жидкотопливного клапана. |
· Подключите микроамперметр (шкала 0-500mА DC) в месте подключения ионизационного электрода (рис. 1,2,3 ). · Проверьте, чтобы газовый клапан был закрыт. · Откройте клапаны на жидкотопливной линии. · При помощи переключателя выберите в качестве топлива жидкое топливо. · Закройте цепь термостата. · Разблокируйте блок управления. Горелка находится в работе, в течение времени продувки: · Сбросьте воздух из топливного насоса, отвернув сливную пробку. Как только появится сигнал о наличии пламени: · Проверьте параметры горения: содержание СО2 и дымность выходных газов. · Измерьте и отрегулируйте давление насоса, для того чтобы получить требуемую мощность горелки. |
|
· Отрегулируйте расход воздуха, вручную установив воздушную заслонку 103В в нужное положение.
· Вращая в сторону +: дымность выходных газов уменьшается по мере того, как содержание СО2 уменьшается
· Оптимизируйте качество пуска и параметры горения регулировкой размера Y:
- вращая винт 13 по часовой стрелке в направлении - : уменьшаете содержание СО2, и наоборот.
Изменение размера Y может повлечь за собой регулировку воздушной заслонки.
· Проверьте параметры процесса горения:
- содержание СО2 выше 12%;
- дымность выходных газов ниже 1.
Для получения необходимой эффективности горения надо соблюдать соответствие температуры дымовых газов значениям, рекомендованным производителем котла.
· Остановите и запустите горелку.
Оцените работу горелки.
· Проверьте устройства безопасности.
Важно: больше не изменяйте размер Y, для того чтобы отрегулировать работу горелки на втором виде топлива.
· Пока горелка находится в работе, проверьте плотность топливной линии. Максимальное разрежение 400 мбар или 305 мм рт. с. Не должно наблюдаться всасывания воздуха через неплотности в соединениях.
- 12 -
Пуск
Топливный насос.
| 1 всасывающий патрубок 2 сливной патрубок 3 нагнетание на форсунку 4 штуцер под манометр G1/8 5 измерение давления: вакуумметр или давление нагнетания G1/8 6 регулировка давления 7 указатель для однотрубного подключения: (в данных горелках однотрубное подключение не использовать) |
Настройки и проверки узлов безопасности.
Жидкое топливо.
Реле давления воздуха.
Горелка находится в работе.
· Определите точку отключения реле давления воздуха.
· Увеличьте полученное значение на 0,9, чтобы получить точку настройки.
· Запустите горелку.
· Постепенно закройте впуск воздуха в горелку.
· Проверьте, чтобы содержание СО оставалось ниже 1% вплоть до блокировки горелки.
Если этого нет, то увеличьте настройку реле давления воздуха и повторите проверку.
· Отсоедините инструменты измерения параметров газа.
· Закройте штуцер измерения давления.
· Запустите горелку.
· Проверьте плотность соединений ниже отсечного клапана и между фланцем крепления горелки и передней стенкой котла.
*Газ и жидкое топливо.
· Отсоедините последовательно оба провода от микроамперметра.
|
