Траверсы высоковольтные (стр. 2 )

Чертеж

Описание

Траверсы ТМ-55 изготавливается согласно типового проекта 27.0002-20

Применяется траверса ТМ-55 при необходимости крепления провода в процессе установки опор ВЛ электропередач 10кВ.

Крепление траверсы на стойке: требуется применение специальных крепёжных хомутов, которые подбираются в зависимости от типа применяемой стойки: для СВ105 требуется хомут крепёжный Х-1, для СВ110 нужен хомут крепёжный Х-42. Заказ и поставка необходимых хомутов осуществляется отдельно.

Все траверсы ТМ-55 имеют антикоррозийное покрытие лаком БТ-577 (на битумной основе). Изготавливаются они из углеродистой стали.

Спецификация траверсы ТМ-55

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-83 L=290	1	3.90
2	Уголок 63х63х5 ГОСТ 8509-83 L=200	1
3	Круг 16 ГОСТ 2590-88 L=254	1
4	Серьга С 7-16 L=360	1

Траверса ТМ-56

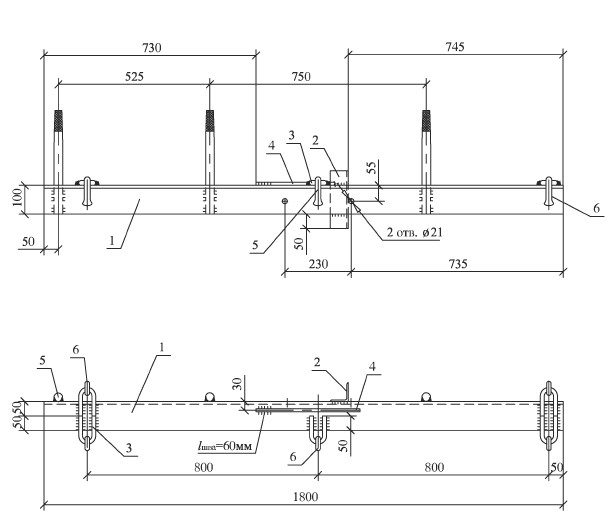

Чертеж

Описание

Траверсы ТМ-56 изготавливается согласно типового проекта 27.0002-21

Используемая при установке опор воздушных линий электрических передач (10кВ) траверса ТМ-56предназначается для крепления провода.

Крепится данная траверса на соответствующей стойке при помощи хомута крепёжного. Для стоек СВ105 применяют хомут крепёжный Х-1, а для стоек СВ110 - хомут крепёжный Х-42. Все хомуты поставляются заказчикам отдельно.

Изготавливаются все траверсы ТМ-56 из стали углеродистой, покрываются лаком БТ-577, который благодаря своей битумной основе, обеспечивает устойчивость к коррозии.

Спецификация траверсы ТМ-56

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-83 L=1800	1	33.00
2	Уголок 63х63х5 ГОСТ 8509-83 L=200	1
3	Круг 16 ГОСТ 2590-88 L=254	5
4	Круг 10 ГОСТ 2590-88 L=360	1
5	Круг 30 ГОСТ 2590-88 L=360	3
6	Серьга С 7-16	5

Траверса ТМ-57

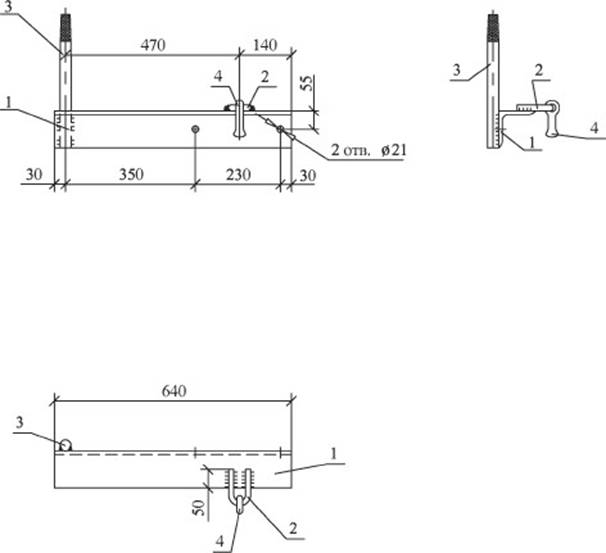

Чертеж

Описание

Траверсы ТМ-57 изготавливается согласно типового проекта 27.0002-22

Основное предназначение траверсы ТМ-57 – обеспечение надлежащего крепления провода при проведении установки опор для линий электропередач (воздушных) 10кВ.

Траверса ТМ-57 крепится на стойках с обязательным применением хомутов крепёжных:

·  для стоек СВ105 – серии Х-1;

·  для стоек СВ110 – серии Х-42.

Хомуты нужных серий поставляются отдельно.

Данные траверсы, изготовленные из углеродистой стали, имеют особое покрытие, обеспечивающее защиту от коррозии. Для покрытия используют лак, имеющий битумную основу – БТ-577.

Спецификация траверсы ТМ-57

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-83 L=640	1	10.55
2	Круг 16 ГОСТ 2590-88 L=254	1
3	Круг 30 ГОСТ 2590-88 L=360	1
4	Серьга С 7-16	1

Траверса ТМ-58

Чертеж

Описание

Траверсы ТМ-58 изготавливается согласно типового проекта 27.0002-23

Предназначается траверса ТМ-58 для крепления применяемого провода при поведении установки опор воздушной ЛЭП 10кВ.

Следует учитывать, что хомуты, при помощи которых осуществляется крепление траверсы на стойках, поставляются отдельно. При креплении на стойке СВ105 используют хомут крепёжный серии Х-1, на стойке СВ110 – хомут крепёжный серии Х-42.

Прочные и надёжные траверсы ТМ-58, которые изготовлены из стали углеродистой, долговечны, благодаря свойствам используемого материала и специальному антикоррозийному покрытию лаком на битумной основе БТ-577.

Спецификация траверсы ТМ-58

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-83 L=290	1	5,00
2	Круг 16 ГОСТ 2590-88 L=254	2
3	Круг 10 ГОСТ 2590-88 L=360	1
4	Серьга С 7-16	1

Траверса ТМ-59

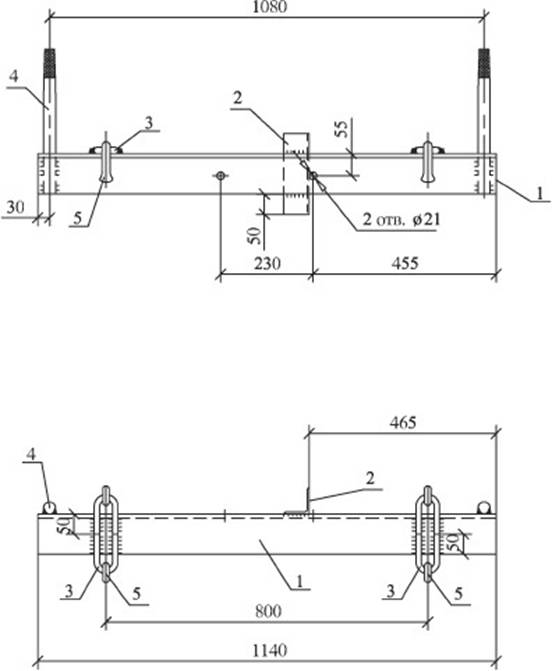

Чертеж

Описание

Траверсы ТМ-59 изготавливается согласно типового проекта 27.0002-24

При проведении установки опор воздушной ЛЭП 10кВ применяется траверса ТМ-59, предназначенная для крепления соответствующего провода.

При помощи особых хомутов данная траверса крепится на стойках. Необходимо приобрести хомут серии Х-1, если используется стойка СВ105 и хомут серии Х-42, если используется стойка СВ110. Поставка производится отдельно.

При изготовлении траверсы ТМ-59 используется углеродистая сталь, а на поверхность изделия наносится специальное покрытие, обеспечивающее защиту от коррозии (лак на битумной основе БТ-577).

Спецификация траверсы ТМ-59

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-83 L=1140	1	21.80
2	Уголок 63х63х5 ГОСТ 8509-83 L=200	1
3	Круг 16 ГОСТ 2590-88 L=254	4
4	Круг 30 ГОСТ 2590-88 L=360	2
5	Серьга С 7-16	4

Траверса ТМ-60

Чертеж

Описание

Траверсы ТМ-60 изготавливается согласно типового проекта 27.0002-25

Применяемая для крепления провода траверса ТМ-60, которая необходима при проведении установки опор воздушной ЛЭП 10кВ, изготавливается из особого материала – углеродистой стали и покрывается специальным лаком, имеющим битумную основу (БТ-577), обеспечивающим устойчивость к коррозии.

Крепится траверса на стойках, требует применения хомута крепёжного соответствующей серии. Для стоек СВ105 подходит хомут крепёжный серии Х-1, для стоек СВ110 – хомут крепёжный серии Х-42. Поставка хомутов осуществляется отдельно.

Спецификация траверсы ТМ-60

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=290	1	17.50
2	Уголок 100х100х8 ГОСТ 8509-93 L=200	1
3	Уголок 100х100х8 ГОСТ 8509-93 L=450	1
4	Круг 16 ГОСТ 8509-93 L=254	2
5	Круг 30 ГОСТ 2590-88 L=360	2
6	Круг 10 ГОСТ 2590-88 L=560	1
7	Серьга С 7-16	2

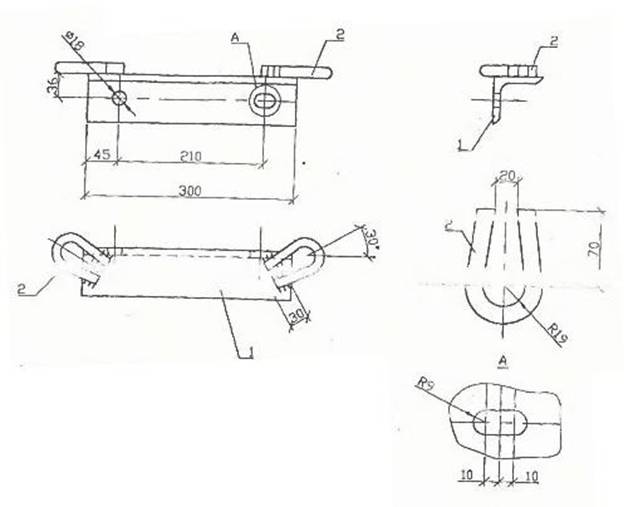

Траверса ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ

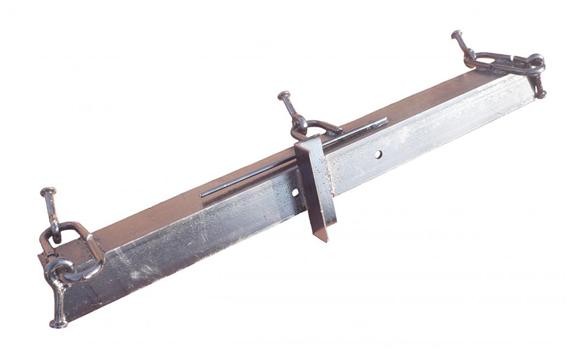

Фото

Чертеж

Описание

Траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ изготавливается согласно типового проекта Л56

Траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ производится из стали, предназначенной для использования при расчётных температурах ниже -40°С.

Металлическая траверса ТМ-60а, ТМ-60аМ – возможные конфигурации, отличающиеся размерами.

Транспортировка траверс ТМ-может производиться без тары и специальной упаковки.

Спецификация траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ

Позиция	Наименование детали	Количество	Масса, кг
1	Круг 322 ГОСТ 2590-88 L=1270	1	4.70
2	Круг 810 ГОСТ 2590-88 L=300	1
3	Полоса 56х60 ГОСТ 103-76 L=	1

1.  Защиту от коррозии и выбор марки стали производить в соответствии с техническим заданием.

2.  Сварку выполнять электродом Э42 по ГОСТ 9467-75, высота шва 5 мм.

3.  Для изготовления траверсы ТМ-60М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

4.  Размеры в скобах даны для траверсы ТМ60а.

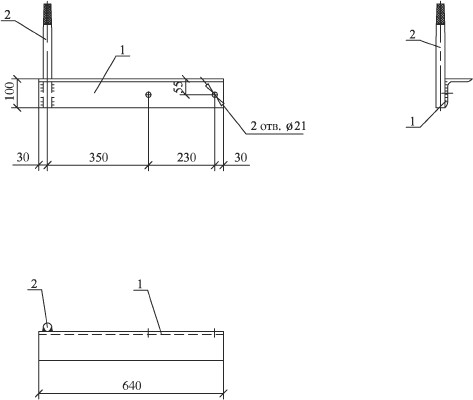

Траверса ТМ-61

Чертеж

Описание

Траверсы ТМ-61 изготавливается согласно типового проекта 27.0002-26

Используется траверса ТМ-61 для крепления проводов (изолированных) при проведении установки опор промежуточных ВЛЗ воздушной ЛЭП 10кВ.

На данной траверсе имеется специальная насечка под изоляторы таких типов

1) ШФ10-Г;

2) ШФ20-Г;

3) ШФУ10.

Использование траверсы ТМ-61 возможно только вместе со специальной накладкой марки ОГ-52 и ещё одной траверсой - ТМ-73. Крепление траверсы выполняется с применением хомута крепёжного серии Х-51, поставка которого осуществляется отдельно.

Габариты 26х585х1060мм

Спецификация траверсы ТМ-61

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=640	1	9.85
2	Круг 30 ГОСТ 2590-88 L=360	1

Траверса ТМ-63

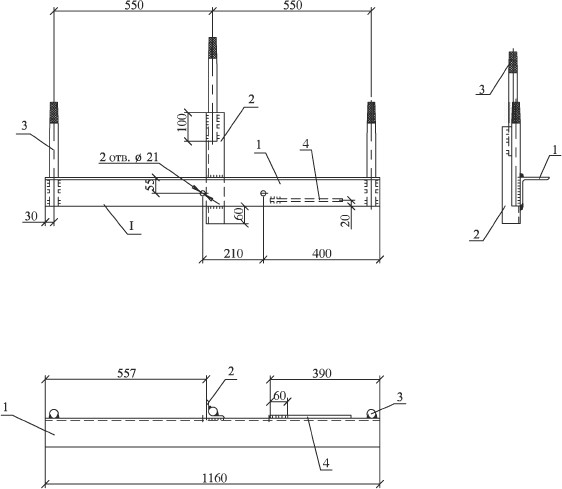

Чертеж

Описание

Траверсы ТМ-63 изготавливается согласно типового проекта 27.0002-28

Применение траверсы ТМ-63 необходимо для крепления провода, осуществляемого при выполнении установки опор воздушной ЛЭП (10кВ).

Каждая траверса ТМ-63 крепится на соответствующей стойке хомутом определённой серии. Так, для стойки СВ105 – применяется хомут крепёжный серии Х-1, для стойки СВ110 – хомут крепёжный серии Х-42. Хомуты необходимых серий поставляются заказчику отдельно.

Материалом, из которого производителем изготавливаются траверсы ТМ-63, является сталь углеродистая. Для нанесения антикоррозийного покрытия применяют лак битумный современной марки БТ-577.

Спецификация траверсы ТМ-63

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=1160	1	22.30
2	Уголок 63х63х5 ГОСТ 8509-93 L=385	1
3	Круг 30 ГОСТ 2590-88 L=360	3
4	Круг 10 ГОСТ 2590-88 L=250	1

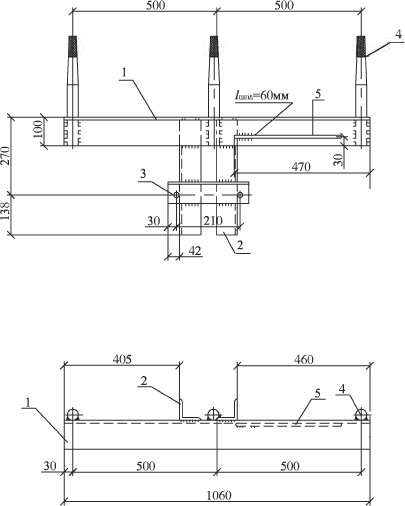

Траверса ТМ-64

Чертеж

Описание

Траверсы ТМ-64 изготавливается согласно типового проекта 27.0002-29

При выполнении установки опор воздушных ЛЭП 10кВ применяется траверса ТМ-64, предназначенная для крепления соответствующих проводов.

На определённой стойке траверса крепится при помощи хомута крепёжного, который поставляется отдельно. На стойке СВ105 крепление производится хомутом серии Х-1, на стойке СВ110 - выполняется хомутом серии Х-42.

Все траверсы ТМ-64 производятся из особой углеродистой стали, их поверхности покрываются лаком с битумной основой БТ-577, обеспечивающим защиту от коррозии и долговечность.

Спецификация траверсы ТМ-64

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=1060	1	30.00
2	Уголок 75х75х8 ГОСТ 8509-93 L=400	2
3	Уголок 75х75х8 ГОСТ 8509-93 L=270	1
4	Круг 38 ГОСТ 2590-88 L=380	3
5	Круг 10 ГОСТ 2590-88 L=360	1

Траверса ТМ-65

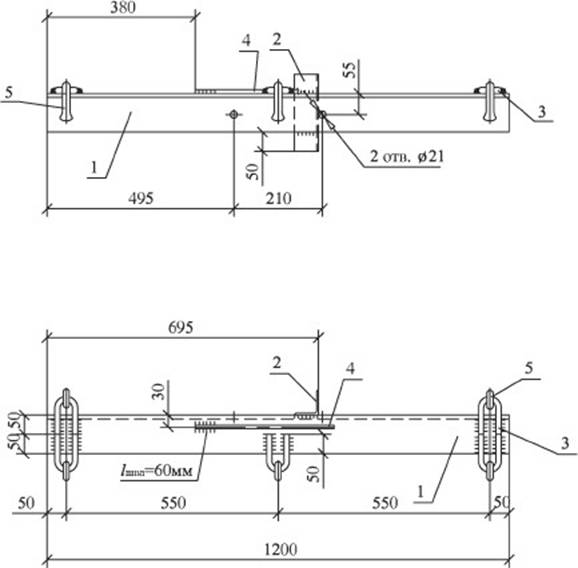

Чертеж

Описание

Траверсы ТМ-65 изготавливается согласно типового проекта 27.0002-30

В процессе организации электроснабжения используется траверса ТМ-65, которая предназначается для крепления прокладываемого провода при выполнении установки опор воздушной ЛЭП 10кВ.

Для крепления данной траверсы на стойке требуется определённый хомут, который поставляется заказчику в отдельном порядке. Выбор хомута зависит от типа применяемой стойки для СВ105 необходимо заказывать хомут марки Х-1, для стойки СВ110 - хомут марки Х-42.

Для изготовления траверсы ТМ-65 используют сталь углеродистую. Покрытие готовых траверс выполняется с применением лака битумного, обеспечивающего устойчивость к коррозии и длительность эксплуатации (БТ-577).

Спецификация траверсы ТМ-65

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=1200	1	18.80
2	Уголок 63х63х8 ГОСТ 8509-93 L=200	1
3	Круг 16 ГОСТ 2590-88 L=254	5
4	Круг 10 ГОСТ 2590-88 L=360	1
5	Серьга С 7-16	5

Траверсы ТМ-66

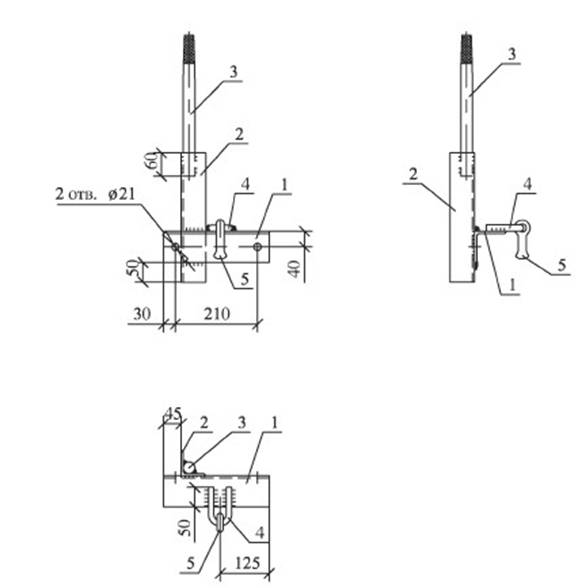

Чертеж

Описание

Траверсы ТМ-66 изготавливается согласно типового проекта 27.0002-31

Траверсу ТМ-66 применяют для крепления провода, осуществляемого при выполнении установки опор воздушных ЛЭП 10кВ.

При помощи специального хомута траверса ТМ-66 крепится на стойке. Необходимый для крепления хомут подбирается к определённой стойке и поставляется отдельно. Рекомендуется для стоек СВ105 применять хомут марки Х-1, для стоек СВ110 - хомут марки Х-42.

Материал для изготовления траверсы ТМ-66 сталь углеродистая. Покрытие поверхностей траверсы лак, имеющий битумную основу БТ-577, создающий прочное антикоррозийное покрытие.

Спецификация траверсы ТМ-66

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-93 L=270	1	6.70
2	Уголок 63х63х5 ГОСТ 8509-93 L=270	1
3	Круг 30 ГОСТ 2590-88 L=360	1
4	Круг 16 ГОСТ 2590-88 L=254	1
5	Серьга С 7-16	1

Траверса ТМ-66, ТМ-66М

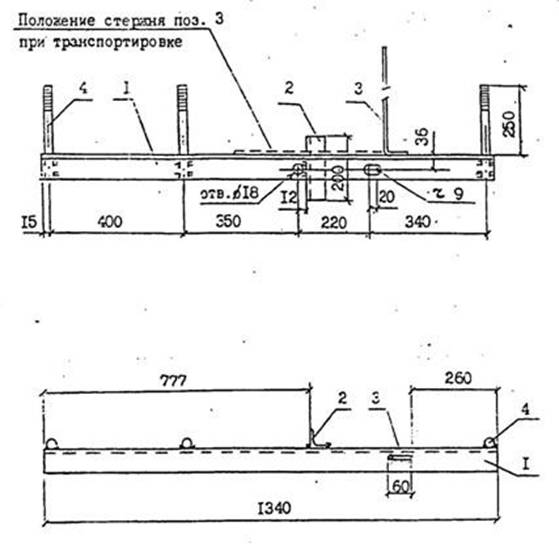

Чертеж

Описание

Сталь, из которой изготавливается траверса ТМ-66, ТМ-66М, предназначена для использования в условиях с расчётными температурами ниже -40°С.

Спецификация траверсы ТМ-66, ТМ-66М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=1340	1	12.40
2	Уголок 45х45х4 ГОСТ 8509-86 L=200	1
3	Круг 810 ГОСТ 2590-88 L=650	1
4	Круг 822 ГОСТ 2590-88 L=320	3

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-66М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-67

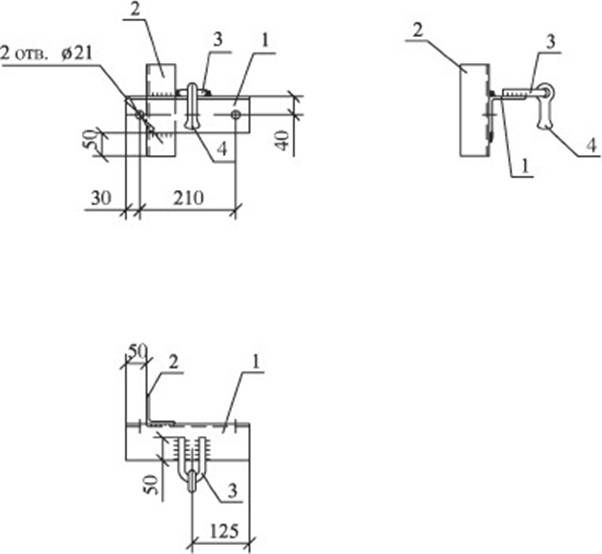

Чертеж

Описание

Траверсы ТМ-67 изготавливается согласно типового проекта 27.0002-32

Необходимой при выполнении установки опор воздушных ЛЭП 10кВ является траверса ТМ-67, которая предназначается для крепления соответствующего провода.

Для крепления данной траверсы на стойке потребуется хомут крепёжный. Хомуты различных серий поставляются заказчикам отдельно. Для крепления на стойке СВ105 нужен хомут марки Х-1, для крепления на стойке СВ110 - хомут марки Х-42.

Прочность и долговечность траверсы обуславливается применением при её изготовлении качественной углеродистой стали, а также особым покрытием лаком БТ-577 (с битумной основой), надёжно защищающим изделие от коррозии.

Спецификация траверсы ТМ-67

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-93 L=270	1	3.90
2	Уголок 63х63х5 ГОСТ 8509-93 L=200	1
3	Круг 16 ГОСТ 2590-88 L=254	1
4	Серьга С 7-16	1

Траверса ТМ-68

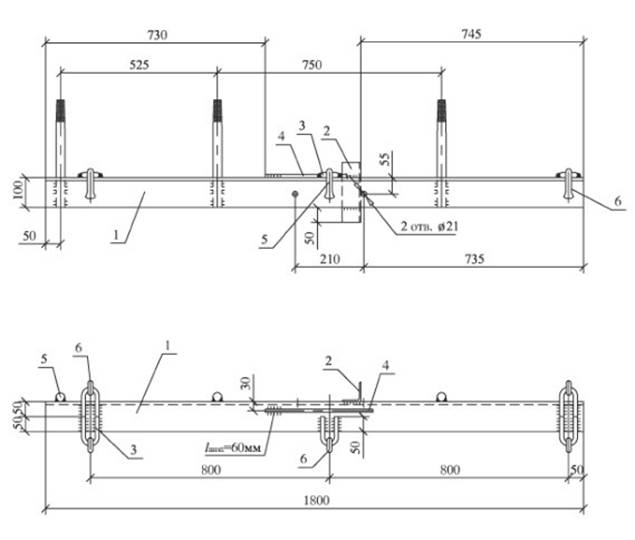

Чертеж

Описание

Траверсы ТМ-68 изготавливается согласно типового проекта 27.0002-33

При проведении установки опор линии электропередач (воздушной) 10кВ применяется траверса ТМ-68, предназначаемая для выполнения крепления провода.

Данная траверса при креплении на стойке СВ105 требует применения хомута крепёжного серии Х-1, а при креплении на стойке СВ110 – хомута крепёжного серии Х-42. Все применяемые хомуты поставляются отдельно.

Изготавливаются траверсы ТМ-68 из особого материала - углеродистой стали, на поверхности изделий наносится лаком БТ-577 специальное покрытие, являющееся надёжной защитой от коррозии.

Спецификация траверсы ТМ-68

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=1800	1	33.00
2	Уголок 63х63х5 ГОСТ 8509-93 L=1800	1
3	Круг 16 ГОСТ 2590-88 L=254	5
4	Круг 10 ГОСТ 2590-88 L=360	1
5	Круг 30 ГОСТ 2590-88 L=360	3
6	Серьга С 7-16	5

Траверса ТМ-68, ТМ-68М

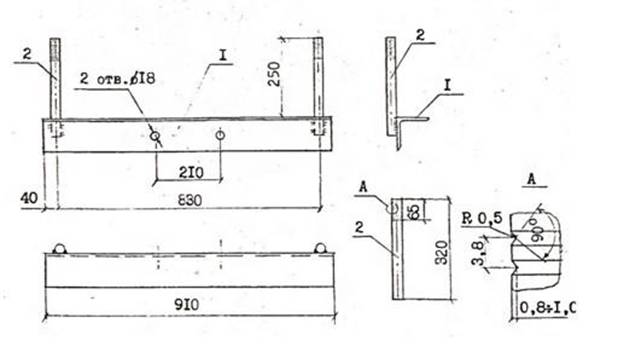

Чертеж

Описание

Траверсы ТМ-68, ТМ-68М изготавливается согласно типового проекта Л57-97.01.01

Траверса ТМ-68, ТМ-68М изготавливается из особой стали, которая предназначена для эксплуатации при расчётных температурах -40°С и ниже.

Транспортировка траверс ТМ-68М, ТМ-68 производится без тары и упаковки.

Спецификация траверсы ТМ-68, ТМ-68М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-76 L=910	1	13.50
2	Круг 824 ГОСТ 2590-88 L=320	2

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-68М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-69

Чертеж

Описание

Траверсы ТМ-69 изготавливается согласно типового проекта 27.0002-34

Предназначаемая для крепления провода траверса ТМ-69 применяется при проведении установки опор воздушной ЛЭП 10кВ.

При креплении траверсы к стойкам применяются хомуты различных серий. Поставка таких хомутов производится отдельно. Хомут серии Х-1 применяют для крепления на стойке СВ105, крепёжный хомут серии Х-42 – для крепления на стойке СВ110.

Углеродистая сталь, используемая при изготовлении траверсы ТМ-69, гарантирует прочность изделия, а специальное покрытие битумным лаком, обеспечивающее устойчивость к коррозии, свидетельствует о долговечности.

Спецификация траверсы ТМ-69

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=640	1	10.55
2	Круг 16 ГОСТ 2590-88 L=254	1
3	Круг 30 ГОСТ 2590-88 L=360	1
4	Серьга С 7-16	1

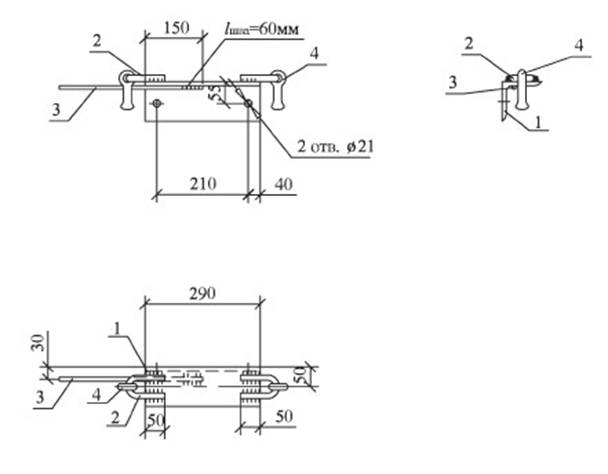

Траверса ТМ-70

Чертеж

Описание

Траверсы ТМ-70 изготавливается согласно типового проекта 27.0002-35

Крепление проводов при проведении установки опор воздушных ЛЭП 10кВ производится с применением траверсы ТМ-70, которая изготавливается из стали углеродистой и имеет антикоррозийное покрытие, выполняемое лаком на битумной основе марки БТ-577.

Поставка хомутов для крепления траверс на стойки производится отдельно. Хомут подбирается для каждого типа используемой стойки: для СВ105 необходимо использовать хомут марки Х-1, а для СВ110 применять хомут марки Х-42.

Спецификация траверсы ТМ-70

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=290	1	5.00
2	Круг 16 ГОСТ 2590-88 L=254	2
3	Круг 10 ГОСТ 2590-88 L=260	1
4	Серьга С 7-16	1

Траверса ТМ-71

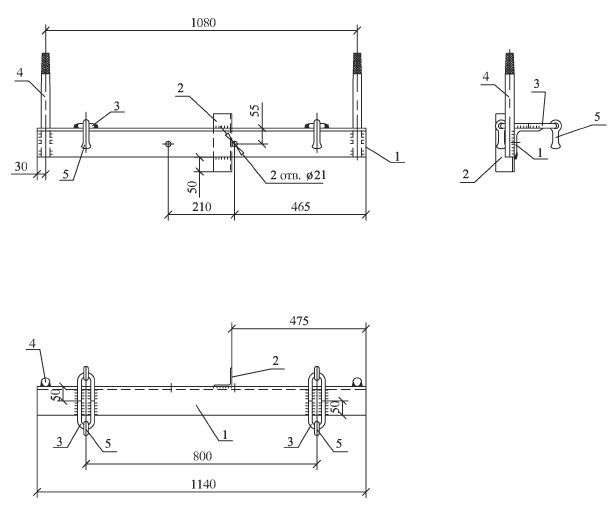

Чертеж

Описание

Предназначается траверса ТМ-71 для выполнения крепления провода, необходимого при проведении установки опор воздушной ЛЭП 10кВ.

Поставка хомутов, при помощи которых осуществляется крепление данной траверсы к стойке, выполняется в отдельном порядке. Траверса ТМ-71 крепится хомутом серии Х-1 на стойке СВ105, крепёжным хомутом Х-42 на стойке СВ110.

Материал для изготовления изделия: углеродистая сталь. Покрытие поверхностей траверсы: лак БТ-577 на битумной основе, обеспечивающий стойкость к коррозии и длительную эксплуатацию.

Спецификация траверсы ТМ-71

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=640	1	21.80
2	Уголок 63х63х5 ГОСТ 8509-93 L=200
3	Круг 16 ГОСТ 2590-88 L=254	4
4	Круг 30 ГОСТ 2590-88 L=360	2
5	Серьга С 7-16	4

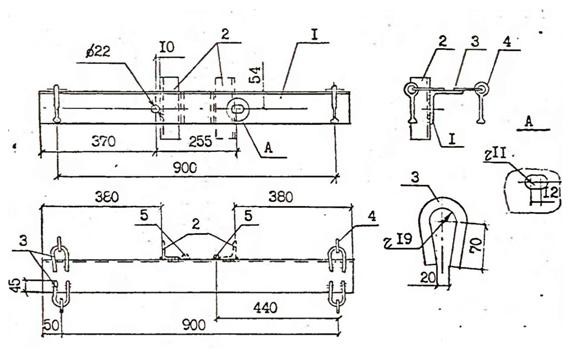

Траверса ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ

Чертеж

Описание

Траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ изготавливается согласно типового проекта Л57-97.06.07

Траверсы ТМ-предназначаются для проведения и обеспечения надёжного крепления проводов, используемых при прокладке линии электропередачи. Установка траверс производится на столбах квадратного и круглого сечения. Крепление данных металлоконструкций выполняется с помощью особых крепёжных хомутов определённых марок, в зависимости от типа применяемых опор. Конструкции траверс, различающиеся формой, своими размерами, имеющейся несущей способностью, позволяют использовать их при реализации различных проектов с разными требованиями. На поверхность траверс наносится специальное покрытие, обеспечивающее устойчивость к коррозии.

Траверса ТМ-71аМ и траверса ТМ-71бМ изготовлены из стали, использование которой возможно при расчётных температурных показателях -40°С, а также ниже.

Металлическая траверса ТМ-71а, а также траверса ТМ-71б – являются возможными конфигурациями, имеющими свои отличия.

Траверсы ТМ-можно перевозить без упаковки и специальной тары.

Спецификация траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-86 L=1000	1	16.20
2	Уголок 63х63х5 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=240	4
4	Серьга СРС-7-16	4
5	Круг 610 ГОСТ 2590-88 L=100	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-71а-М, ТМ-71б-М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-72

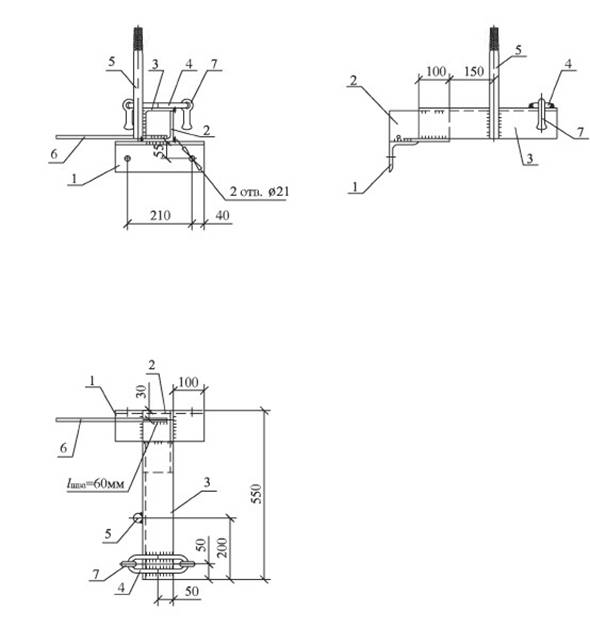

Чертеж

Описание

Траверсы ТМ-72 изготавливается согласно типового проекта 27.0002-37

Представленная траверса ТМ-72 используется для крепления провода в процессе установки опор воздушной ЛЭП 10кВ.

Данная траверса крепится хомутом марки Х-1 на стойке СВ105, при её креплении на стойке СВ110 потребуется хомут марки Х-42. Оба хомута поставляются потребителям отдельно.

Свойства углеродистой стали, из которой изготовлены все траверсы ТМ-72, свидетельствуют об их прочности и надёжности, а особое покрытие специальным лаком с битумной основой БТ-577 – о высокой устойчивости к коррозии и, соответственно, долговечности.

Спецификация траверсы ТМ-72

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=290	1	10.55
2	Уголок 100х100х8 ГОСТ 8509-93 L=200	1
3	Уголок 100х100х8 ГОСТ 8509-93 L=450	1
4	Круг 16 ГОСТ 8509-93 L=254	2
5	Круг 30 ГОСТ 2590-88 L=360	2
6	Круг 10 ГОСТ 2590-88 L=560	1
7	Серьга С 7-16	1

Траверса ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ

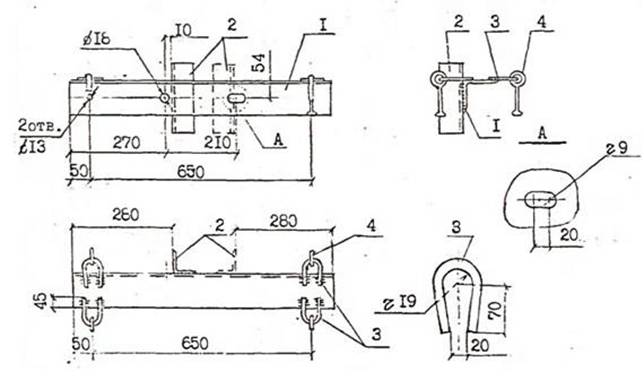

Чертеж

Описание

Траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ изготавливается согласно типового проекта Л57-97.04.02

Предназначается траверса ТМ-72а для осуществления крепления провода с применением натяжных подвесок (изолирующих) при проведении установки анкерных опор для прокладки воздушной ЛЭП 10кВ.

Конструктивная особенность: четыре петли, которые приварены и имеют серьги СРС7-16.

При креплении траверсы на стойке СВ105 используется хомут серии Х-1, крепление на стойке СВ110 выполняется хомутом серии Х-42. Поставка хомутов производится отдельно.

Траверсы ТМ-72а, ТМ-72б изготовлены из стали углеродистой, не содержащей легирующих компонентов. Антикоррозийное покрытие металлоконструкций выполнено специальным лаком на битумной основе БТ-577.

Металлическая траверса ТМ-72аМ, а также траверса 72бМ изготавливаются из качественной стали и могут использоваться при низких температурах (-40°С). Производителями предлагаются также возможные конфигурации траверс, отличающиеся своими размерами, массой, несущей способностью.

Спецификация траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-86 L=750	1	13,00
2	Уголок 63х63х5 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=260	4
4	Серьга СРС-7-16	4

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

Для изготовления траверсы ТМ-72а-М, ТМ-72б-М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов

Траверса ТМ-73

Чертеж

Описание

Траверсы ТМ-73 изготавливается согласно типового проекта 27.0002-38

Траверсу ТМ-73, которая предназначается для выполнения крепления проводов (изолированных) при помощи специальных натяжных изолирующих подвесок, применяют при проведении установки опор анкерных воздушной ЛЭП 10кВ.

Траверса ТМ-73 имеет пять приваренных петель. Эти петли снаряжаются специальными серьгами СРС7-16.

При креплении траверсы на стойке используется хомут крепёжный марки Х-51, поставляемый заказчику отдельно.

При изготовлении траверсы ТМ-73 используется углеродистая сталь. Каждая траверса имеет антикоррозийное покрытие, которое выполнено специальным лаком на битумной основе БТ-577.

Габаритные размеры: 1200х200х232мм

Спецификация траверсы ТМ-73

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=640	1	9.85
2	Круг 30 ГОСТ 2590-88 L=360	1

Траверса ТМ-73, ТМ-73М

Чертеж

Описание

Траверсы ТМ-73, ТМ-73М изготавливается согласно типового проекта 20.0, Л56

Представленная траверса ТМ-73, ТМ-73М изготовлена из особой стали, которая предназначается для использования в условиях с определёнными расчётными температурами (-40°С, а также ниже).

Транспортируются траверсы ТМ-на место назначения без тары и упаковки.

Спецификация траверсы ТМ-73, ТМ-73М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х6 ГОСТ 8509-86 L=1200	1	19.74
2	Уголок 65х65х5 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=240	5
4	Круг 822 ГОСТ 2590-88 L=650	1
5	Серьга СРС-7-16	5

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-73М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-73, ТМ-73М (Л57-97)

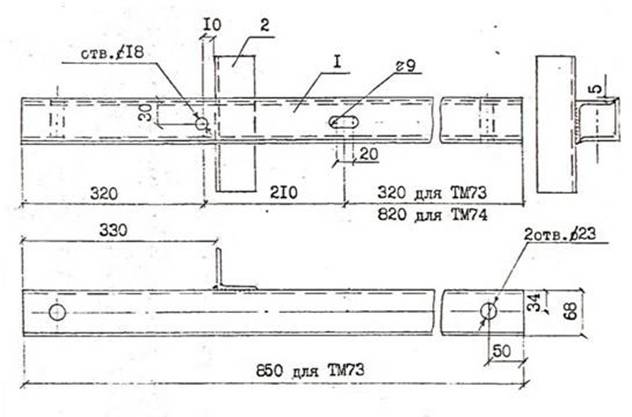

Чертеж

Описание

Траверсы ТМ-73, ТМ-73М изготавливается согласно типового проекта Л57-97.07.01

Поворотная концевая траверса ТМ-73 или, в зависимости от условий эксплуатации, траверса ТМ-73М, применяется для осуществления крепления СИП-3 на изоляторах подвесных. Изготовление траверсы ТМ-73-М выполняется из стали для расчётных температур -40°С, а также ниже.

Спецификация траверсы ТМ-73, ТМ-73М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 63х63х5 ГОСТ 8509-86 L=550	1	5.10
2	Уголок 63х63х5 ГОСТ 8509-86 L=200	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Для изготовления траверсы ТМ-73М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-73а, ТМ-73аМ

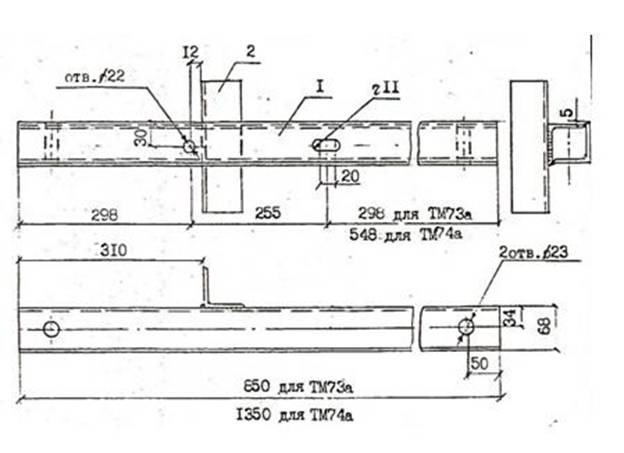

Чертеж

Описание

Траверсы ТМ-73а, ТМ-73аМ изготавливается согласно типового проекта Л57-97.09.01.

Прокладка и крепление линий электропередач осуществляется с использованием таких металлоконструкций, кактраверса ТМ-73а, а также, в зависимости от условий эксплуатации – траверса ТМ-73аМ. Устанавливаются данные траверсы на круглых или квадратных опорах и крепятся при помощи специальных хомутов. Конструкции траверс различаются размерами, формой и несущей способностью. Траверсы ТМ-73а, а также траверсы ТМ-73аМ имеют антикоррозийное покрытие.

Траверса ТМ-73аМ изготовлена из стали, свойства которой позволяют применять готовые изделия в условиях низких температур (-40°С).

Транспортировка траверс ТМ-может производиться без тары и специальной упаковки.

Спецификация траверсы ТМ-73а, ТМ-73аМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 63х63х5 ГОСТ 8509-86 L=650	1	5.10
2	Уголок 63х63х5 ГОСТ 8509-86 L=200	1

1.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

2.  Для изготовления траверсы ТМ-73М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-74, ТМ-74М

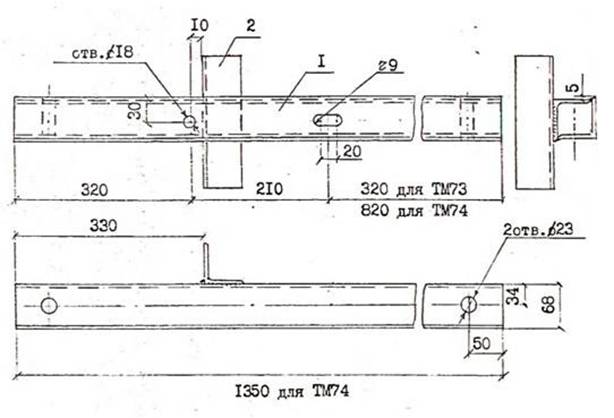

Чертеж

Описание

Траверсы ТМ-74, ТМ-74М изготавливается согласно типового проекта Л57-97.07.01

Траверса ТМ-74М производится из стали, которая предназначена для применения в условиях с расчётными температурами ниже -40°С.

При транспортировке траверс ТМ-не требуется специальная упаковка или тара.

Спецификация траверсы ТМ-74, ТМ-74М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 63х63х5 ГОСТ 8509-86 L=1350	1	7.50
2	Уголок 63х63х5 ГОСТ 8509-86 L=200	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Для изготовления траверсы ТМ-74М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-77, ТМ-77М

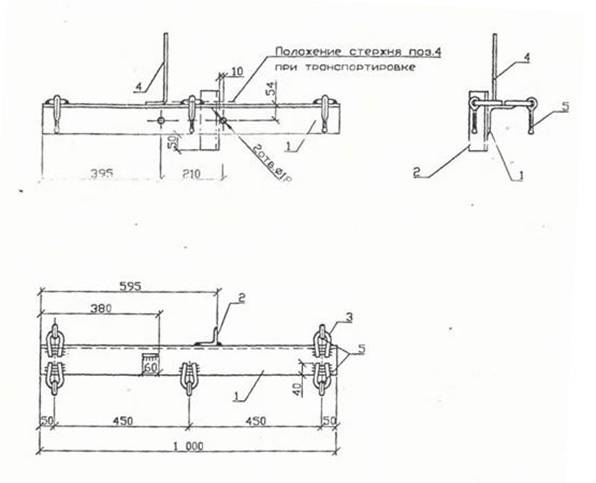

Чертеж

Описание

Траверсы ТМ-77, ТМ-77М изготавливается согласно типового проекта 20.0, 21.0

Крепление провода, выполняемое при проведении установки опор воздушной ЛЭП 10кВ, выполняется при помощитраверсы ТМ-77, изготовленной их углеродистой стали и имеющей покрытие, устойчивое к коррозии (лак на битумной основе БТ-577).

Траверса ТМ-77 и траверса ТМ-77М крепятся на стойках СВ105 при помощи хомутов крепёжных марки Х-1, крепление данных траверс на стойках СВ110 осуществляется хомутом марки Х-42. Поставка хомутов производится отдельно.

Траверса ТМ-77М, при изготовлении которой используется особая сталь, может применяться в условиях с расчётными температурами -40°С и ниже.

При транспортировке траверс ТМ-не требуется специальная тара или упаковка.

Спецификация траверсы ТМ-77, ТМ-77М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х6 ГОСТ 8509-86 L=1000	1	17.31
2	Уголок 63х63х4 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=240	5
4	Круг 810 ГОСТ 2590-88 L=500	1
5	Серьга СРС-7-16	5

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-77М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ

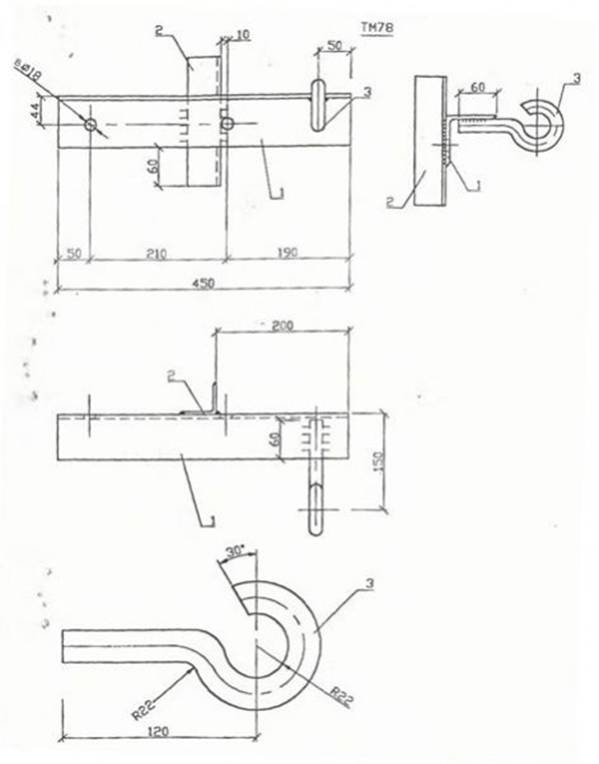

Чертеж

Описание

Траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ изготавливается согласно типового проекта 20.0

Предназначается металлическая траверса ТМ-78 для выполнения крепления провода, протяжка которого осуществляется при проведении установки опор воздушной ЛЭП 10кВ. Изготавливается данная траверса из углеродистой стали и покрывается специальным лаком, имеющим битумную основу и создающим покрытие, устойчивое к коррозии (БТ-577).

Представлены траверсы в различных конфигурациях и размерах.

Траверсы ТМ-78м и ТМ-78аМ изготавливаются из стали, специально предназначенной для применения в условиях с низкими температурами (ниже -40°С).

Крепление траверс на стойках СВ105 производится хомутом крепёжным марки Х-1, на стойках СВ110 – крепёжным хомутом марки Х-42. Поставка хомутов нужной марки производится отдельно.

Транспортировка металлических траверс ТМ-может выполняться без упаковки и тары.

Спецификация траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-86 L=1500	1	4.70
2	Уголок 50х50х5 ГОСТ 8509-86 L=200	1
3	Круг 822 ГОСТ 2590-88 L=240	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-78/78М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-78б, ТМ-78бМ

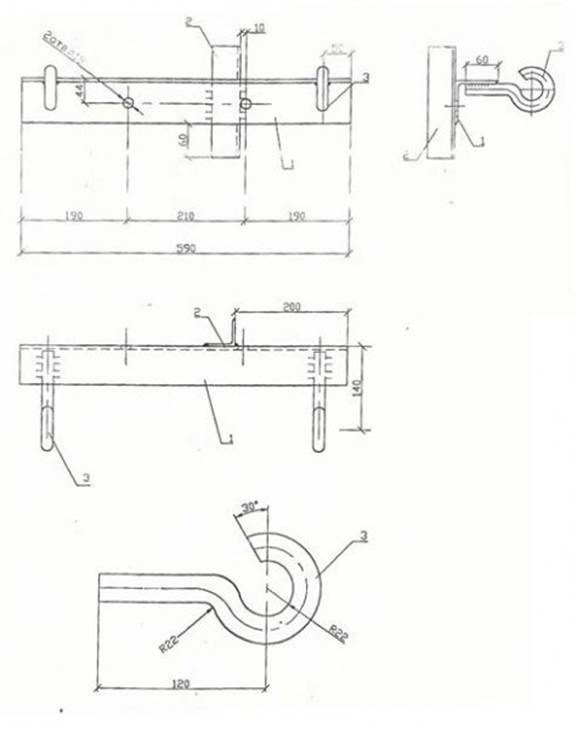

Чертеж

Описание

Траверсы ТМ-78б, ТМ-78бМ изготавливается согласно типового проекта 20.0

Предназначается металлическая траверса ТМ-78б, ТМ-78бМ для выполнения крепления провода, протяжка которого осуществляется при проведении установки опор воздушной ЛЭП 10кВ. Изготавливается данная траверса из углеродистой стали и покрывается специальным лаком, имеющим битумную основу и создающим покрытие, устойчивое к коррозии (БТ-577).

Представлены траверсы в различных конфигурациях и размерах.

Спецификация траверсы ТМ-78б, ТМ-78бМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-86 L=590	1	6.56
2	Уголок 50х50х5 ГОСТ 8509-86 L=200	1
3	Круг 822 ГОСТ 2590-88 L=240	5

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-78бМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-80, ТМ-80М

Чертеж

Описание

Траверсы ТМ-80, ТМ-80М изготавливается согласно типового проекта 20.0, 21.0

Траверса ТМ-80, ТМ-80М, предназначенная для крепления провода, осуществляемого при проведении установки опор для строительства воздушной ЛЭП 10кВ, изготавливается из стали углеродной, которая не содержит легирующих компонентов. Покрытие готовых изделий выполнено лаком с битумной основой БТ-577.

Траверса ТМ-80, ТМ-80М производится из стали, свойства которой позволяют использовать готовые изделия при температурах (расчётных) -40°С и даже ниже.

Крепятся данные траверсы на стойке СВ105 при помощи хомута серии Х-1, на стойке СВ110 – специальным крепёжным хомутом серии Х-42. Хомуты необходимых серий поставляются отдельно.

При перевозке траверс ТМ-на место назначения не требуется специальная тара или упаковка.

Спецификация траверсы ТМ-80, ТМ-80М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=300	1	2.34
2	Круг 816 ГОСТ 2590-88 L=240	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-80М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-80а, ТМ-80аМ

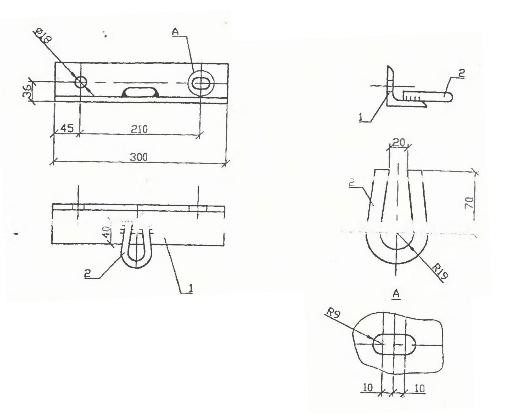

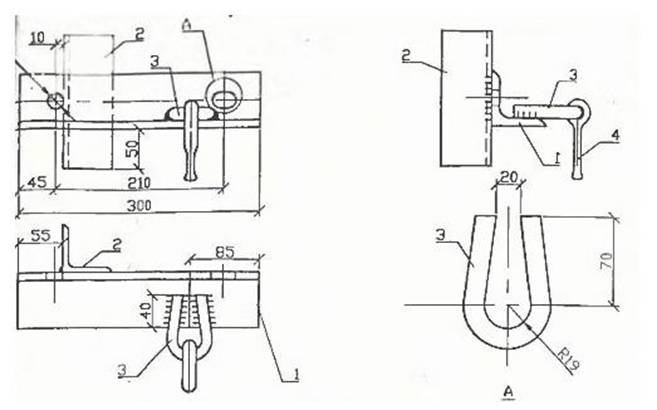

Чертеж

Описание

Траверсы ТМ-80а, ТМ-80аМ изготавливается согласно типового проекта 20.0

Траверса ТМ-80а, предназначенная для крепления провода, осуществляемого при проведении установки опор для строительства воздушной ЛЭП 10кВ, изготавливается из стали углеродной, которая не содержит легирующих компонентов. Покрытие готовых изделий выполнено лаком с битумной основой БТ-577.

Траверса ТМ80аМ производится из стали, свойства которой позволяют использовать готовые изделия при температурах (расчётных) -40°С и даже ниже.

Крепятся данные траверсы на стойке СВ105 при помощи хомута серии Х-1, на стойке СВ110 – специальным крепёжным хомутом серии Х-42. Хомуты необходимых серий поставляются отдельно.

При перевозке траверс ТМ-на место назначения не требуется специальная тара или упаковка.

Спецификация траверсы ТМ-80а, ТМ-80аМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=300	1	3,70
2	Уголок 63х63х4 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=240	1
4	Серьга СРС-7-16	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-80аМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-80б, ТМ-80бМ

Чертеж

Описание

Траверсы ТМ-80б, ТМ-80бМ изготавливается согласно типового проекта 20.0

При проведении установки опор для воздушной ЛЭП 10кВ применяется траверса ТМ-80б (или траверса ТМ-80бМ, в зависимости от условий эксплуатации), предназначенная для крепления провода.

Траверса ТМ-80б, ТМ-80бМ изготавливается из особой стали, свойства которой позволяют применять готовые изделия в условиях с расчётными температурами ниже -40°С.

Траверсы ТМ-при транспортировке не требуют упаковки и применения тары.

Спецификация траверсы ТМ-80б, ТМ-80бМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=300	1	2,74
2	Круг 816 ГОСТ 2590-88 L=450	2

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-83б применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-81, ТМ-81М

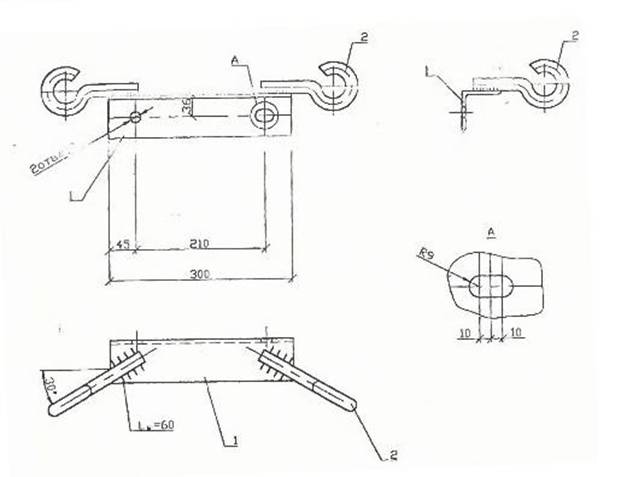

Чертеж

Описание

Траверсы ТМ-81, ТМ-81М изготавливается согласно типового проекта 20.0

Предназначенная для крепления провода траверса ТМ-81, применяемая при проведении установки опор воздушной ЛЭП 10кВ, изготавливается из особого материала – углеродистой стали, не содержащей легирующих компонентов, и имеет покрытие, устойчивое к коррозии, при нанесении которого используется лак с битумной основой БТ-277.

При изготовлении траверсы ТМ-81М используется особый вид стали, предназначенной для применения в условиях с расчётными температурами от -40°С и ниже.

Траверсы крепятся на стойке СВ105 при помощи хомутов крепёжных марки Х-1, а на стойках СВ110 – крепёжными хомутами марки Х-42. Хомуты данных марок поставляются потребителям отдельно.

Спецификация траверсы ТМ-81, ТМ-81М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=300	1	3.50
2	Круг 822 ГОСТ 2590-88 L=260	2

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-81М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-83, ТМ-83М

Фото

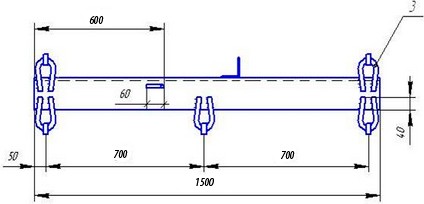

Чертеж

Описание

Траверсы ТМ-83, ТМ-83М изготавливается согласно типового проекта 20.0

При проведении установки опор для воздушной ЛЭП 10кВ применяется траверса ТМ-83 (или траверса ТМ-83М, в зависимости от условий эксплуатации), предназначенная для крепления провода.

Траверсы крепятся на соответствующих стойках при помощи специальных крепёжных хомутов. Хомутом серии Х-1 выполняется крепление траверсы на стойке СВ105, а хомутом серии Х-42 – на стойке СВ110. Необходимые хомуты для крепления поставляются отдельно.

Металлические траверсы ТМ-83 изготавливаются из стали углеродистой, не содержащей легирующих элементов и имеют антикоррозийное покрытие (лак БТ-577 на битумной основе).

Траверса ТМ-83М изготавливается из особой стали, свойства которой позволяют применять готовые изделия в условиях с расчётными температурами ниже -40°С.

Траверсы ТМ-при транспортировке не требуют упаковки и применения тары.

Спецификация траверсы ТМ-83, ТМ-83М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х6 ГОСТ 8509-86 L=1500	1	23.44
2	Уголок 63х63х4 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=240	5
4	Круг 810 ГОСТ 2590-88 L=450	1
5	Серьга СРС-7-16	5

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
