ТРАВЕРСЫ ВЫСОКОВОЛЬТНЫЕ

Траверса ТМ-1

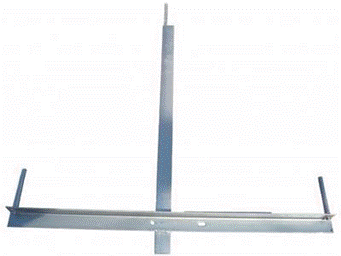

Фото

Чертеж

Описание

Траверсы ТМ-1 изготавливается согласно типового проекта 3.407.1-143.8.1

Траверса ТМ-1 устанавливается на стойке СВ105. Основное её предназначение - одинарное крепление провода (неизолированного) при выполнении установки опоры промежуточной П10-1 ВЛ 10 кВ, производимой в ненаселённой местности.

Предусмотрено на траверсе наличие штырей для изоляторов (ШФ20-В, ШФ10-Г и ШС10-Д). Для крепления изоляторов на данных штырях следует применять колпачки КП-22Ю, К-6, К-7 и К-9.

Провод к изоляции крепится при помощи спиральной вязки (ПВС) или же вязки проволочной (ВШ-1). Необходимый для прикрепления траверсы к стойке хомут (Х-1) поставляется отдельно

Изготавливаются траверсы ТМ-1 из углеродистой стали, имеют специальное антикоррозийное покрытие - битумный лак БТ-577.

Габариты изделия: 140мм х 1495мм х 1460мм.

Спецификация траверсы ТМ-1

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	17,2
2	Уголок 70х70х5	1
3	Круг 22	1
4	Круг 10	1
5	Штырь Ш-20-2-К-30	2

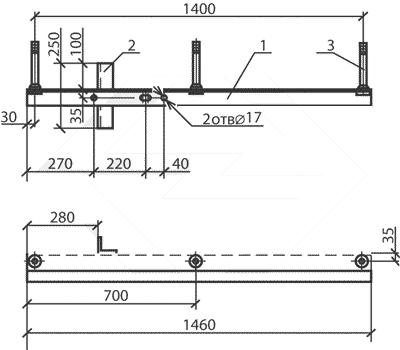

Траверса ТМ-2

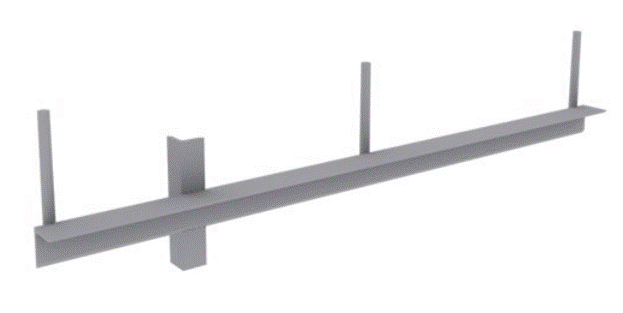

Рисунок

Чертеж

Описание

Траверсы ТМ-2 изготавливается согласно типового проекта 3.407.1-143.8.2

При прокладке воздушной линии электропередач в ненаселённой местности (10кВ) для одинарного крепления провода, являющегося неизолированным, применяется траверса ТМ-2.

Конструкция траверсы предусматривает наличие особых штырей, предназначенных для изоляторов (тип ШФ10-Г, тип ШС10-Д, тип ШФ20-В). Крепление данных изоляторов на штырях выполняется с использованием колпачков КП-22, К-9, К-7, К-6. Провод к изолятору крепится проволочной вязкой (ВШ-1), может также применяться вязка спиральная (ПВС).

Отдельно поставляется хомут Х-1, который необходим для выполнения крепления траверсы к соответствующей стойке.

Материалом, из которого изготавливаются траверсы, является углеродистая сталь. Покрытие (антикоррозийное) выполняется специальным битумным лаком марки БТ-577.

Габариты изделия: 140х1495х1460мм.

Спецификация траверсы ТМ-2

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	10,9
2	Уголок 50х50х5	1
3	Штырь Ш-20-2-К-30	3

Траверса ТМ-3

Рисунок

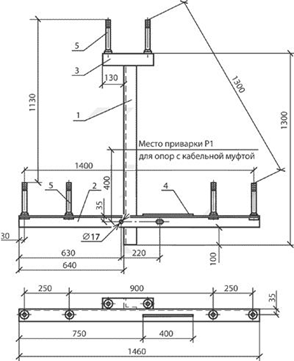

Чертеж

Описание

Траверсы ТМ-3 изготавливается согласно типового проекта 3.407.1-143.8.3

При установке промежуточных опор П10-2 для ВЛ электропередач, прокладка которой осуществляется в населённой местности, необходимо двойное крепление провода (неизолированного), для выполнения которого на стойке СВ105 устанавливается траверса ТМ-3.

На данной траверсе имеются специальные штыри для крепления изоляторов типа ШФ10-Г, ШС10-Д, а также типа ШФ20-В. Колпачки, при помощи которых осуществляется крепление соответствующих изоляторов на штырях траверсы: К-9, К-7, К-6 и тип КП-22.

Провода к изолятору крепится проволочной вязкой ВШ-1 или же спиральной (ПВС). Отдельно заказывается хомут Х-1, необходимый для крепления на стойку траверсы.

Для изготовления траверсы ТМ-3 применяется углеродистая сталь. Изделие имеет антикоррозийное покрытие, выполненное специальным битумным лаком марки БТ-577.

Габариты изделия: 1460х140х1495мм.

Спецификация траверсы ТМ-3

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	21
2	Уголок 70х70х5	1
3	Уголок 70х70х5	1
4	Круг 10	1
5	Штырь Ш-20-2-К-30

Траверса ТМ-4

Рисунок

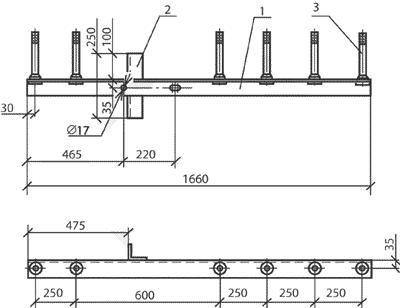

Чертеж

Описание

Траверсы ТМ-4 изготавливается согласно типового проекта 3.407.1-143.8.4

В населённой местности при необходимости крепления (двойного) неизолированного провода ВЛ 10кВ используется траверса ТМ-4.

Для крепления изоляторов типа ШС10-Д и ШФ10-Г, а также типа ШФ20-В на данной траверсе предусмотрены особые штыри. Изоляторы на этих штырях крепятся при помощи таких колпачков: К-6, К-9, К-7 и КП-22.

Для того, чтобы прикрепить провод к изолятору используется проволочная вязка ВШ-1 и спиральная вязка ПВС.

Необходимый для крепления траверсы данного типа к стойке хомут Х-1 заказывается и доставляется отдельно.

Производят траверсы ТМ-4 из углеродистой стали, покрывают лаком битумным БТ-577, образовывающим антикоррозийное покрытие.

Габариты изделия: 1660х120х315мм.

Спецификация траверсы ТМ-4

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	14,2
2	Уголок 50х50х5	1
3	Штырь Ш-20-2-К-30	6

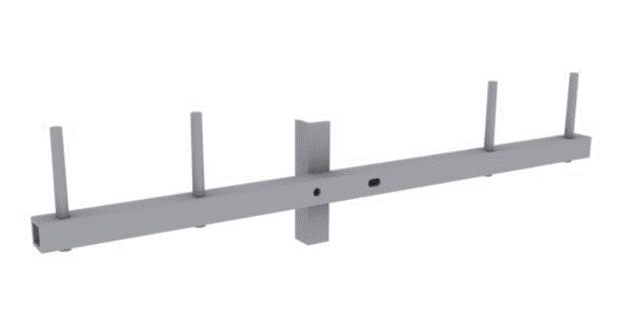

Траверса ТМ-5

Рисунок

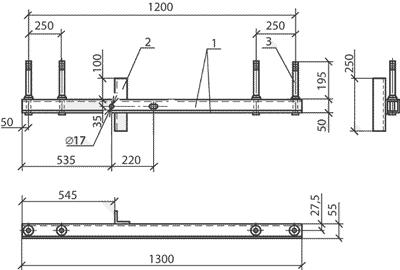

Чертеж

Описание

При выполнении установки опор угловых-промежуточных ВЛ электропередач (10кВ) для того, чтобы выполнить двойное крепление провода, применяется траверса ТМ-5.

Учитывая необходимость крепления изоляторов, на траверсе предусмотрены штыри. Крепление изоляторов (тип ШФ10-Г и тип ШС10-Д, а также тип ШФ20-В) осуществляется с использованием колпачков рекомендованных типов: К-7, К-9, К-6, КП-22.

К изолятору при помощи проволочной или спиральной вязки (ВШ-1 или ПВС) крепится провод.

Поставка хомута Х-1, при помощи которого к стойке СВ105 крепится траверса, производится отдельно.

Материал для изготовления траверсы ТМ-5 – углеродистая сталь. Каждое изделие покрыто специальным лаком (битумным) БТ-577, образующим качественное антикоррозийное покрытие.

Габариты изделия: 1300x105x350мм.

Спецификация траверсы ТМ-5

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 50х50х5	1	17,3
2	Уголок 50х50х5	1
3	Штырь Ш-24-55-C	4

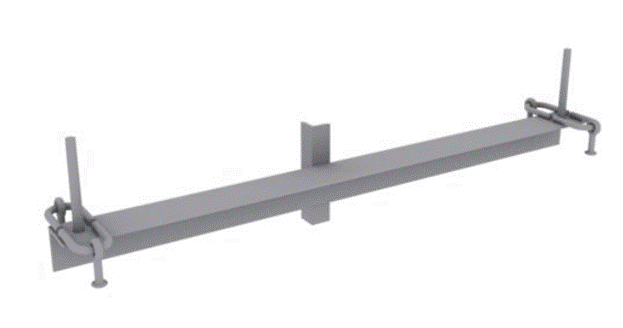

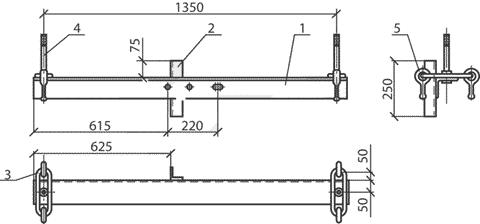

Траверса ТМ-6

Рисунок

Чертеж

Описание

Траверсы ТМ-6 изготавливается согласно типового проекта 3.407.1-143.8.6

При установке опор анкерных для ВЛ электропередач 10кВ, применяется траверса ТМ-6, предназначенная для выполнения крепления провода при помощи изолирующих подвесок (натяжных).

На данной траверсе имеются четыре петли, которые приварены и снаряжены серьгами СРС7-16. Также на ней расположены штыри под изоляторы типов ШФ20-В, ШФ10-Д, ШС10-Г, крепление которых специалисты рекомендуют выполнять, используя колпачки К-9, К-7, К-6 или же КП-22.

Для крепления провода к соответствующему изолятору применяют проволочную вязку ВШ-1 или спиральную вязку ПВС.

На стойке СВ105 для крепления траверсы используют хомут Х-1, а крепление на стойке СВ110 выполняется при помощи хомута Х-42. Поставка необходимых хомутов оговаривается отдельно.

Траверсы ТМ-6, которые изготавливаются из углеродистой стали, покрываются БТ-577 – специальным битумным лаком, создающим прочное антикоррозийное покрытие на поверхности.

Габариты изделия: 1450х150х295мм.

Спецификация траверсы ТМ-6

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	23
2	Уголок 50х50х5	1
3	Петля	4
4	Штырь Ш-20-2-К-30	2
5	Серьга СРС-7-16	4

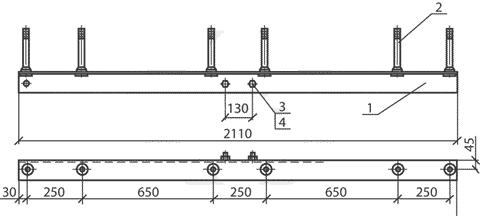

Траверса ТМ-7

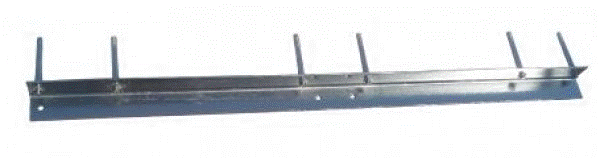

Фото

Чертеж

Описание

Траверсы ТМ-7 изготавливается согласно типового проекта 3.407.1-143.8.7

Основное предназначение, которое имеет траверса ТМ-7 – это крепление провода, выполняемое при установке соответствующих опор для ВЛ электропередач 10кВ.

Траверса имеет штыри для крепления изоляторов (тип ШФ20-В, тип ШС10-Д, тип ШФ10-Г). Применение специальных колпачков (К-7, К-9, К-6 или КП-22) позволяет выполнить надёжное крепление изоляторов на данных штырях.

При креплении к изоляторам соответствующего провода применяется проволочная вязка ВШ-1 или же вязка ПВС - спиральная.

Крепление траверсы на стойку СВ105 производится крепёжным хомутом Х-1, на стойку СВ110 – крепёжным хомутом Х-42. Все хомуты поставляются заказчику отдельно.

Материалом для изготовления траверсы ТМ-7 служит углеродистая сталь. Для создания прочного антикоррозийного покрытия используется лак битумный БТ577.

Габариты изделия: 2110х90х295мм.

Спецификация траверсы ТМ-7

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 90х90х7	1	25,5
2	Штырь Ш-20-2-К-30	6
3	Болт М16х30	2
4	Гайка М16	2

Траверса ТМ-8

Чертеж

Описание

Траверсы ТМ-8 изготавливается согласно типового проекта 3.407.1-143.8.8

Для выполнения крепления провода с использованием натяжных изолирующих подвесок во время установки анкерных опор при прокладке воздушной линии электропередач 10кВ предназначается траверса ТМ-8.

В конструкции данной траверсы предусмотрены шесть петель, которые привариваются и снаряжаются особыми серьгами СРС7-16. Для крепления используемых изоляторов ШФ20-В, ШС10-Д и ШФ10-Г предназначаются специальные штыри, расположенные на траверсе. Для выполнения крепления на таких штырях рекомендуется применение специальных колпачков: К-9, К-7, К-6, а также и колпачков КП-22.

Для того, чтобы осуществить крепление провода к соответствующему изолятору, используется вязка проволочная ВШ-1 или вязка спиральная ПВС.

Крепление траверсы к стойке СВ105 требует применения хомута Х-1, а крепление к стойке СВ110 - хомута Х-42. Поставка всех необходимых хомутов производится в отдельном порядке.

Траверсы ТМ-8 производятся из прочного и качественного материала - углеродистой стали, покрываются специальным антикоррозийным средством – лаком битумным БТ-57.

Габариты изделия: 2110х90х295мм.

Спецификация траверсы ТМ-8

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 90х90х7	1	26
2	Петля	6
3	Штырь Ш-20-2-К-30	1
4	Болт М16х30	2
5	Гайка М16	2
6	Серьга СРС-7-16	6

Траверса ТМ-9

Фото

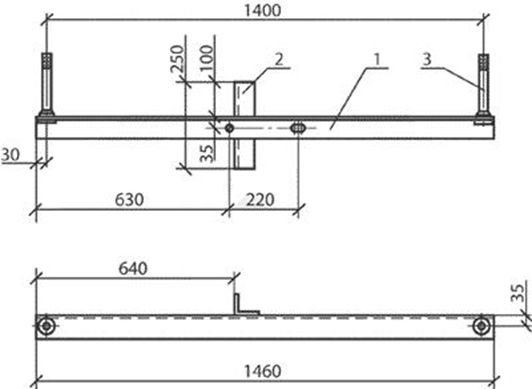

Чертеж

Описание

Траверсы ТМ-9 изготавливается согласно типового проекта 3.407.1-143.8.9

Предназначается траверса ТМ-9 для осуществления крепления (одинарного) провода при выполнении установки опоры промежуточной П10-1 для прокладки ВЛ электропередач 10кВ, которая производится в ненаселённой местности.

Штыри, имеющиеся на траверсе, предназначены для изоляторов типа ШФ10-Г и ШС10-Д, а также типа ШФ20-В. Выполнение крепления изоляторов данных типов на штырях траверсы следует выполнять с применением колпачков К-9, К-6, К-7 или же колпачков КП-22.

К изолятору крепится провод, при этом используется проволочная вязка или вязка спиральная (соответственно ВШ-1 или ПВС). На стойке СВ110 траверса закрепляется при помощи хомута Х-42, поставляемого отдельно.

Выпускаемые траверсы ТМ-9 имеют прочное антикоррозийное покрытие, для образования которого на поверхность наносится битумный лак (марка БТ-577). При изготовлении данных траверс используется углеродистая сталь.

Габариты изделия: 1460x110x355мм.

Спецификация траверсы ТМ-9

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	10,1
2	Уголок 50х50х5	1
3	Штырь Ш-20-2-К-30	2

Траверса ТМ-10

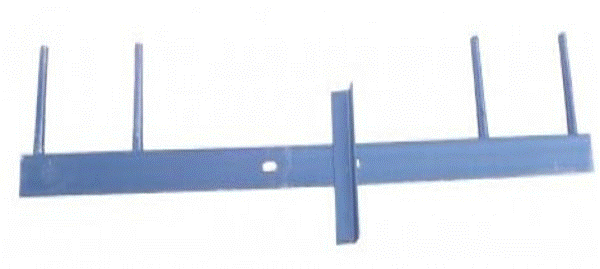

Фото

Чертеж

Описание

Траверсы ТМ-10 изготавливается согласно типового проекта 3.407.1-143.8.10

Траверса ТМ-10, изготавливаемая из качественной углеродистой стали и имеющая надёжное антикоррозийное покрытие (лак битумный БТ-577), предназначается для того, чтобы осуществлять крепление провода во время установки опор ВЛ электропередач 10кВ.

Предусмотрены на траверсе специальные штыри под применяемые изоляторы ШФ10-Г, ШС20-В и ШФ10-Д. Необходимо при выполнении крепления изоляторов на таких штырях использовать колпачки К-7, К-6, К-9 или же колпачки КП-22.

Для прикрепления провода к изолятору используется проволочная вязка ВШ-1 или же вязка ПВС (спиральная).

На стойке СВ105 данная траверса крепится с применением хомута Х-1, для крепления на стойке СВ110 необходим хомут Х-42. Заказываются и поставляются данные хомуты отдельно.

Габариты изделия: 1460х120х355мм.

Спецификация траверсы ТМ-10

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	11,5
2	Уголок 50х50х5	1
3	Штырь Ш-20-2-К-30	4

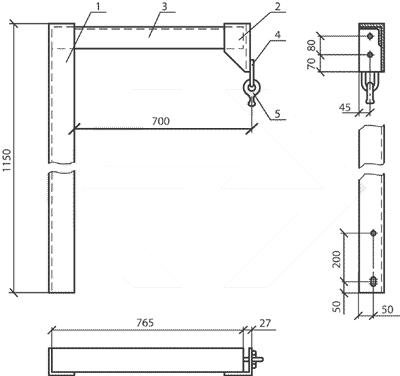

Траверса ТМ-11

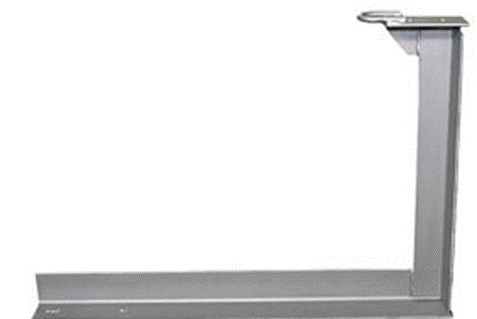

Рисунок

Чертеж

Описание

Траверсы ТМ-11 изготавливается согласно типового проекта 3.407.1-143.8.11

Предназначается траверса ТМ-11 для крепления провода и используется при установке опор ВЛ электропередач 10кВ.

Обеспечение надёжного крепления на стойке СВ105 достигается при применении хомута Х-1, крепления на стойке СВ110 - хомута Х-42. Поставка хомутов производится отдельно.

Изготавливаются траверсы ТМ-11 из углеродистой стали, имеют особое антикоррозийное покрытие, выполненное с применением битумного лака БТ-577.

Габариты изделия: 820х290х1150мм.

Спецификация траверсы ТМ-11

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	25
2	Уголок 100х100х6	1
3	Уголок 90х90х7	1
4	Петля	1
5	Серьга СРС-7-16	1

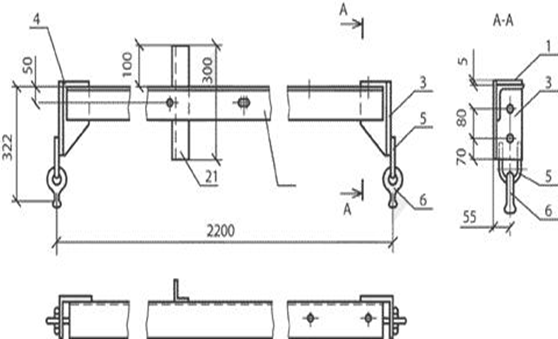

Траверса ТМ-12

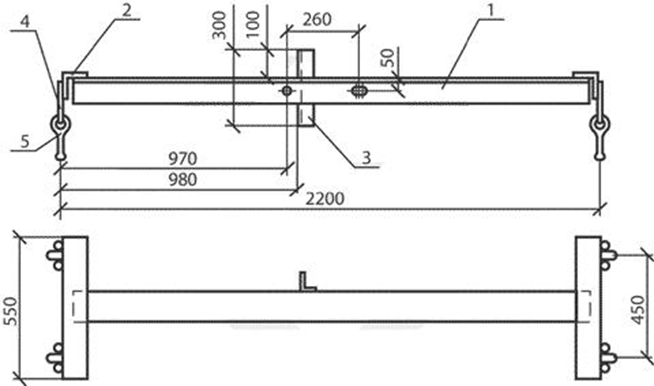

Чертеж

Описание

Траверсы ТМ-12 изготавливается согласно типового проекта 3.407.1-143.8.12

При необходимости крепления провода в процессе установки опор ВЛ 10кВ применяется траверса ТМ-12.

Крепление данной траверсы на стойке СВ105 выполняется при помощи хомута Х-1, хомут Х-42 используется при креплении на стойке СВ110. Поставляется необходимый хомут отдельно.

Производятся траверсы ТМ-12 из стали углеродистой, их поверхность покрывается лаком (битумным) БТ-577, обеспечивающим особое антикоррозийное покрытие.

Габариты изделия: 2200х300х322мм.

Спецификация траверсы ТМ-12

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ8509-86	1	33.40
2	Уголок 50х50х5 ГОСТ8509-86	1
3	Уголок 100х100х8 ГОСТ8509-86	1
4	Уголок 100х100х8 ГОСТ8509-86	1
5	Круг 16 ГОСТ2590-71	2
6	Серьга СРС 7-17 ГОСТ 2725-18	2

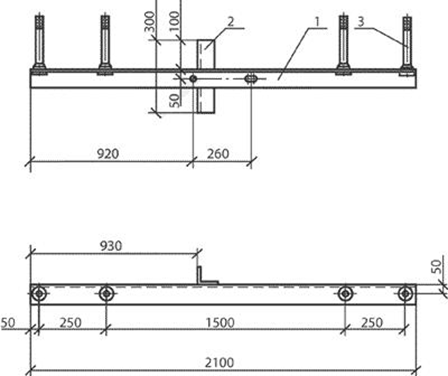

Траверса ТМ-13

Чертеж

Описание

Траверсы ТМ-13 изготавливается согласно типового проекта 3.407.1-143.8.13

Главное предназначение, которое имеет траверса ТМ-13 - обеспечение надлежащего крепления соответствующего провода во время произведения установки опор ВЛ электропередач 10кВ.

Конструкция траверсы имеет свои особенности – наличие штырей под изоляторы типа ШФ10-Г, типа ШС10-Д, типа ШФ20-В. При осуществлении крепления изоляторов на данных штырях необходимо применять колпачки К-9, К-7 или К-6, а также колпачки КП-22.

К изолятору крепление провода осуществляется с использованием вязки проволочной ВШ-1, а также с использованием вязки спиральной ПВС.

При креплении траверсы на стойки используются определённые хомуты: на стойку СВ105 - Х-1, на стойку СВ110 - Х-42. Хомуты для крепления в комплекте с траверсами не идут, требуется отдельный заказ.

Углеродистая сталь, используемая при изготовлении траверсы ТМ-13, придаёт ей прочность, а специальный лак БТ-577, которым покрывается её поверхность – устойчивость к коррозии и долговечность.

Габариты изделия: 2100х150х300мм.

Спецификация траверсы ТМ-13

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	32,6
2	Уголок 50х50х5	1
3	Штырь Ш-24-2-К-30	4

Траверса ТМ-14

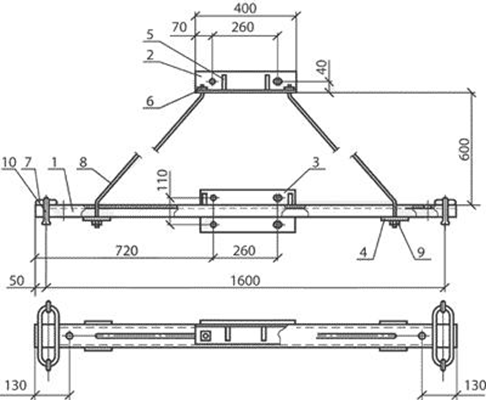

Чертеж

Описание

Траверсы ТМ-14 изготавливается согласно типового проекта 3.407.1-143.8.14

Предназначается траверса ТМ-14 для крепления провода, необходимого при установке определённых опор ВЛ электропередач 10кВ.

Хомуты, при помощи которых траверса крепится к стойкам, поставляются отдельно. При необходимости крепления траверсы на стойке СВ110 следует заказывать хомут Х-42, крепления на стойке СВ105 – заказывать хомут Х-1.

Траверсы ТМ-14, благодаря специальному покрытию (лак битумный БТ-577), обладают устойчивостью к коррозии. Материалом для их изготовления служит сталь углеродистая.

Габариты изделия: 1700х250х730мм.

Спецификация траверсы ТМ-14

Позиция	Наименование детали	Количество	Масса, кг
1	Швеллер 10	1	26,3
2	Уголок 80х80х6	1
3	Полоса 6х170	1
4	Полоса 5х100	2
5	Полоса 5х50	4
6	Полоса 5х50	2
7	Петля	4
8	Круг 10	2
9	Гайка М10	4
10	Серьга СРС-7-16	4

Траверса ТМ-15

Чертеж

Описание

Траверсы ТМ-15 изготавливается согласно типового проекта 3.407.1-143.8.15

Изготовленная из особой углеродистой стали, траверса ТМ-15 предназначается для выполнения крепления соответствующего провода в процессе монтажа опор воздушных линий электропередач (10кВ). Специальное покрытие (лак БТ-577 битумный) делает траверсу устойчивой к воздействию коррозии.

Крепление траверсы на стойке СВ105 невозможно без применения хомута Х-1, при креплении на стойку СВ110 – не обойтись без хомута Х-42. Заказ и поставка нужных хомутов выполняются отдельно.

Габариты изделия: 1000х320х485мм.

Спецификация траверсы ТМ-15

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 50х50х5	2	18,5
2	Уголок 100х100х8	1
3	Полоса 6х70	2
4	Полоса 6х50	4
5	Полоса 8х80	2
6	Полоса 6х100	2
7	Круг 10	1
8	Петля	1
9	Болт М20х80	3
10	Гайка М20	4
11	Шайба М20	2
12	Серьга СРС-7-16	4

Траверса ТМ-16

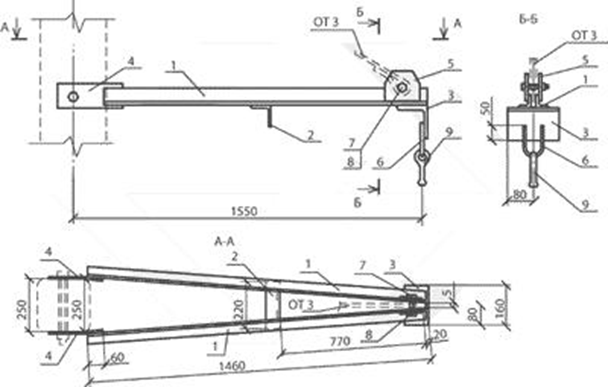

Чертеж

Описание

Траверсы ТМ-16 изготавливается согласно типового проекта 3.407.1-143.8.16

Крепление провода при проведении установки опор ВЛ электропередач 10кВ обеспечивает траверса ТМ-16, которая изготавливается из особого материала – углеродистой стали и имеет специальное антикоррозийное покрытие, при нанесении которого на поверхность используется лак битумный (марка БТ-577).

Для того, чтобы закрепить траверсу на стойке необходим соответствующий крепёжный хомут. Стойка СВ105 требует применения хомута Х-1, стойка СВ110 – хомута Х-42. Хомут, при помощи которого траверса крепится к стойкам необходимо заказывать отдельно.

Спецификация траверсы ТМ-16

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 50х50х5	2	18,3
2	Уголок 50х50х5	1
3	Уголок 100х100х8	1
4	Полоса 8х80	2
5	Полоса 6х100	2
6	Петля	1
7	Болт М20х80	1
8	Гайка М20	2
9	Серьга СРС-7-16	1

Траверса ТМ-17

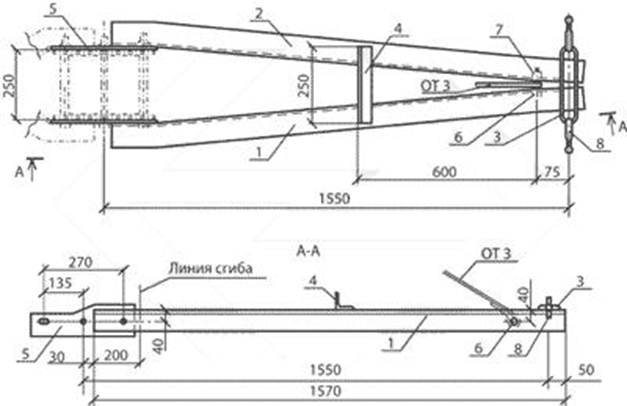

Чертеж

Описание

Траверсы ТМ-17 изготавливается согласно типового проекта 3.407.1-143.8.17

Представляемая траверса ТМ-17 необходима для обеспечения надёжного крепления провода при выполнении установки соответствующих опор ВЛ электропередач 10кВ. Для изготовления траверсы данного типа используется углеродистая сталь. Покрытие, нанесённое лаком БТ-577 (битумным) делает её максимально устойчивой к разрушительному воздействию коррозии и обеспечивает длительный эксплуатационный срок.

При выполнении крепления данной траверсы на стойке СВ105 необходим крепёжный хомут Х-1, для крепления на стойке СВ110 – крепёжный хомут Х-42. Заказать поставку данных хомутов можно отдельно, в комплекте к траверсам они не идут.

Спецификация траверсы ТМ-17

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	26,6
2	Уголок 70х70х5	1
3	Круг 20	2
4	Уголок 50х50х5	1
5	Полоса 6х100	2
6	Болт М20х80	1
7	Гайка М20	2
8	Серьга СРС-7-16	2

Траверса ТМ-18

Чертеж

Описание

Траверсы ТМ-18 изготавливается согласно типового проекта 3.407.1-143.8.18

Предназначаемая для крепления соответствующего провода траверса ТМ-18 применяется при проведении установки опор ВЛ электропередач 10кВ. материал для её изготовления – углеродистая сталь, покрытие готового изделия – лак БТ-577 (устойчивость к коррозии, долговечность).

Траверса должна прикрепляться на стойку, для этого используют специально предназначенные для данной цели крепёжные хомуты. Хомут Х-1 нужен для крепления траверсы на стойке СВ105, а крепёжный хомут Х-42 требуется для выполнения крепления на стойке СВ110. Поставка хомутов заказывается и производится в отдельном порядке.

Спецификация траверсы ТМ-18

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	16,8
2	Уголок 100х100х8	1
3	Уголок 50х50х5	1
4	Петля	1
5	Серьга СРС-7-16	1

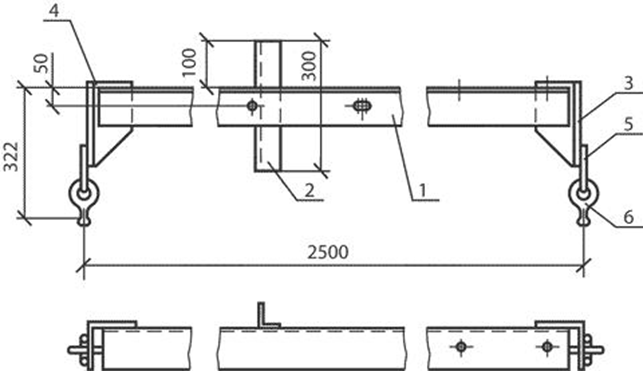

Траверса ТМ-19

Чертеж

Описание

Траверсы ТМ-19 изготавливается согласно типового проекта 3.407.1-143.8.12

Предлагаемая траверса ТМ-19 применяется для обеспечения надлежащего крепления используемого при установке опор ВЛ электропередач (10кВ) провода.

При помощи специальных крепёжных хомутов выполняется крепление данной траверсы к соответствующим стойкам. Прикрепить траверсу к стойке СВ105 поможет крепёжный хомут Х-1, а к используемой стойке СВ110 – крепёжный хомут Х-42. Необходимо отдельно заказывать поставку необходимых хомутов, так как в комплекте с траверсами они не идут.

При изготовлении траверсы ТМ-19 применяется углеродистая сталь, на поверхность готового изделия специальным лаком (БТ-577) наносится антикоррозийное покрытие.

Габариты изделия: 2500х250х322мм.

Спецификация траверсы ТМ-19

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	38
2	Уголок 50х50х5	1
3	Уголок 100х100х8	1
4	Уголок 100х100х8	1
5	Петля	2
6	Серьга СРС-7-16	2

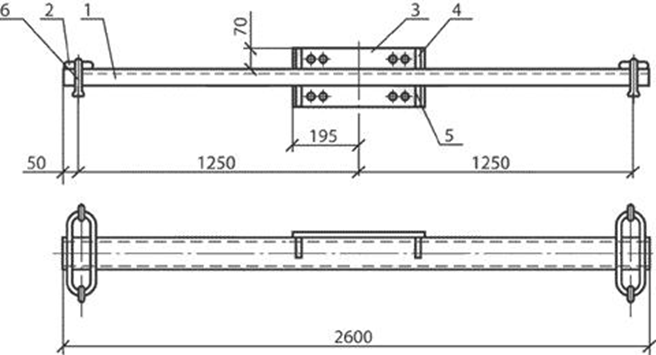

Траверса ТМ-20

Чертеж

Описание

Траверсы ТМ-20 изготавливается согласно типового проекта 3.407.1-143.8.19

Основное назначение, которое имеет траверса ТМ-20 – это крепление на надлежащем уровне используемого провода при помощи натяжных подвесок (изолируемых), которое осуществляется при выполнении установки опор анкерных ВЛ электропередач 10кВ.

Имеются приваренные на траверсе петли (четыре штуки), которые снаряжены серьгами СРС7-16.

Крепление данной траверсы на стойке СВ105 производится с применением специального хомута крепёжного Х-1, при использовании стойки СВ110 траверса крепится к ней хомутом крепёжным Х-42. Поставляются соответствующие хомуты заказчику отдельно.

Габариты изделия: 2600х200х180мм..

Спецификация траверсы ТМ-20

Позиция	Наименование детали	Количество	Масса, кг
1	Швеллер 16	1	45
2	Петля	4
3	Полоса 6х180	1
4	Полоса 6х50	2
5	Полоса 6х100	4
6	Серьга СРС-7-16	4

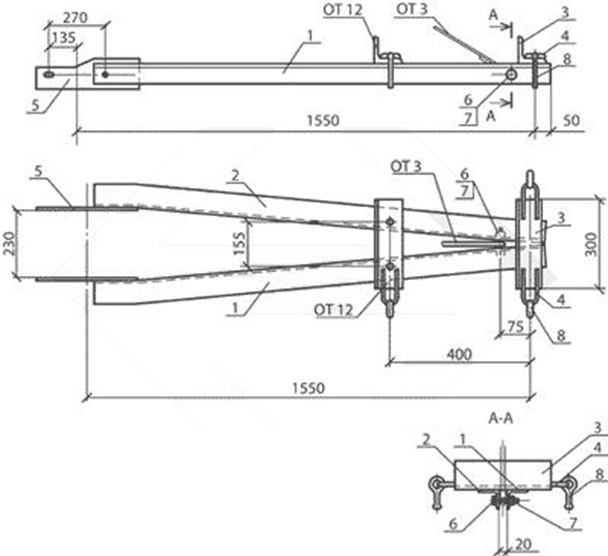

Траверса ТМ-21

Чертеж

Описание

Траверсы ТМ-21 изготавливается согласно типового проекта 3.407.1-143.8.20

Для организации электроснабжения при осуществлении прокладки воздушной линии 10кВ применяется траверса ТМ-21, которая необходима для крепления используемого провода.

Такая траверса прикрепляется на стойке СВ105 при помощи хомута крепёжного Х-1, а её крепление на стойке СВ110 производится хомутом крепёжным Х-42. Необходимые для крепления хомуты поставляются отдельно.

Антикоррозийное покрытие поверхности траверсы ТМ-21, выполненное с применением лака битумного специальной марки БТ-577, гарантирует изделию долговечность, а свойства углеродистой стали, используемой при изготовлении, свидетельствуют о прочности и надёжности.

Спецификация траверсы ТМ-21

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	1	24,5
2	Уголок 70х70х5	1
3	Уголок 90х90х7	1
4	Петля	2
5	Полоса 6х100	2
6	Болт М20х75	1
7	Гайка М20	2
8	Серьга СРС-7-16	2

Траверса ТМ-22

Чертеж

Описание

Траверсы ТМ-22 изготавливается согласно типового проекта 3.407.1-143.8.21

Предназначается траверса ТМ-22 для выполнения крепления провода с применением натяжных подвесок (изолирующих) при установке опор анкерных для прокладки ВЛ электропередач 10кВ.

Конструкцией траверсы предусматривается наличие четырёх специальных петель, которые приварены и оснащены серьгами (СРС7-16).

Хомуты, предназначенные для крепления траверс на стойках, заказываются и поставляются отдельно. Для стойки СВ105 необходимо заказывать хомут крепёжный Х-1, для стойки СВ110 – хомут крепёжный Х-42.

Габариты изделия: 2200х550х400мм.

Спецификация траверсы ТМ-22

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	40,8
2	Уголок 90х90х7	2
3	Уголок 50х50х5	1
4	Петля	4
5	Серьга СРС-7-16	4

Траверса ТМ-23

Чертеж

Описание

Траверсы ТМ-23 изготавливается согласно типового проекта 3.407.1-143.8.21

При прокладке воздушных линий электропередач (10кВ) для выполнения крепления используемого провода к установленным опорам применяется траверса ТМ-23.

Крепится такая траверса на стойках с применением специального крепёжного хомута, который подбирается в зависимости от типа стойки и заказывается отдельно. Для стойки СВ105 потребуется хомут крепёжный Х-1, для стойки СВ110 – хомут крепёжный Х-42.

Изготовлены траверсы ТМ-23 из углеродистой стали, их поверхность покрыта специальным лаком, обеспечивающим устойчивость к коррозии (БТ-577).

Габариты изделия: 720х550х1210мм.

Спецификация траверсы ТМ-23

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6	2	34,9
2	Уголок 90х90х7	2
3	Уголок 90х90х7	1
4	Уголок 50х50х5	2
5	Полоса 6х50	2
6	Петля	2
7	Серьга СРС-7-16	2

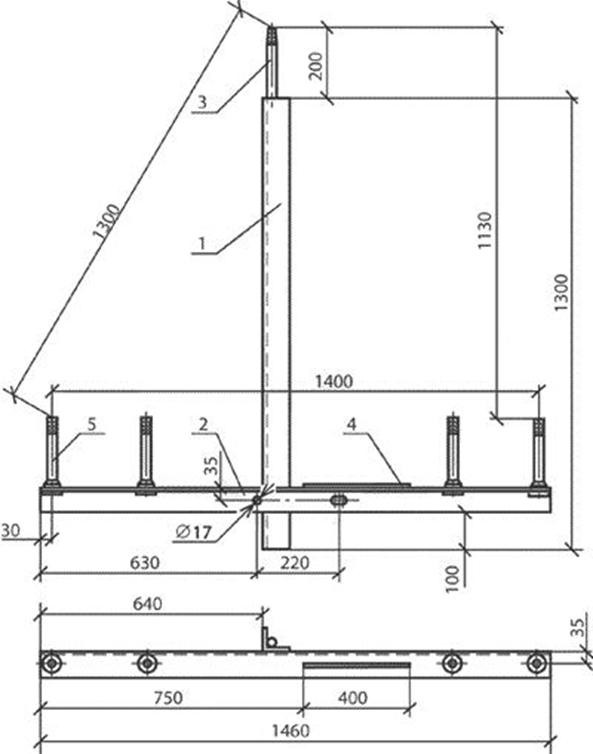

Траверса ТМ-24

Чертеж

Описание

Траверсы ТМ-24 изготавливается согласно типового проекта 3.407.1-143.8.1

Используемая при проведении установки опор ВЛ электропередач 10кВ траверса ТМ-24 необходима для крепления провода, применяемого для прокладки. Специальные штыри, которые имеются на данной траверсе, предназначены для крепления изоляторов определённых типов (типа ШФ10-Г, типа ШС10-Д, а также типа ШФ20-В). Крепятся изоляторы на штырях с помощью особых колпачков КП-22, К-9, К-7, К-6.

Провод к изолятору крепится проволочной вязкой ВШ-1, а также вязкой спиральной ПВС.

Чтобы обеспечить надёжное крепление траверсы на стойке используются специальные хомуты (отдельно для каждой стойки). Хомут крепёжный Х-1 необходим для крепления траверсы на стойке СВ105, хомут крепёжный Х-42 потребуется, если данная траверса должна быть закреплена на стойке СВ110. Поставка указанных хомутов крепёжных осуществляется отдельно.

Материал для изготовления траверсы данного типа – сталь углеродистая. Покрытие поверхности – лак БТ-577, обеспечивающий высокую устойчивость к коррозии, благодаря битумной основе.

Габариты изделия: 1466х140х1500мм.

Спецификация траверсы ТМ-24

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5	2	18,6
2	Уголок 70х70х5	2
3	Круг 22	1
4	Круг 10	2
5	Штырь Ш-20-2-К-30	2

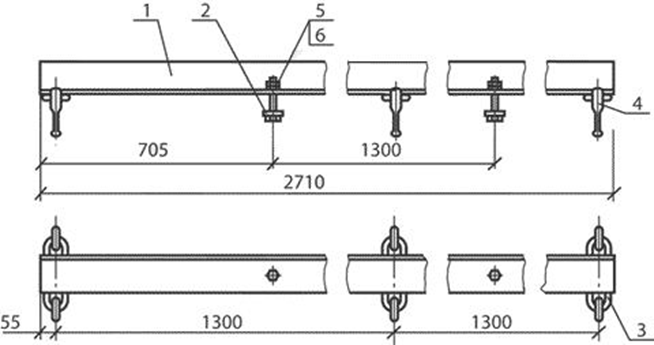

Траверса ТМ-30

Чертеж

Описание

Траверсы ТМ-30 изготавливается согласно типового проекта 3.407.1-143.8.70

Используется траверса ТМ-30 при проведении установки опор различных типов, необходимых для прокладки воздушных линий электропередач (10кВ) и предназначается для крепления соответствующего провода.

Требуется использование специальных хомутов для крепления траверсы на стойке. Хомут крепёжный поставляется отдельно. Применяемые хомуты:

·  для крепления на стойке СВ105 – хомут крепёжный Х-1;

·  для крепления на стойке СВ110 - хомут крепёжный Х-42.

Производятся траверсы ТМ-30 из углеродистой стали, их покрытие поверхности выполняется битумным лаком, гарантирующим высокую устойчивость к коррозии (БТ-577).

Габариты изделия: 2710х260х260мм.

Спецификация траверсы ТМ-30

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	38,1
2	Полоса 5х50	2
3	Круг 16	6
4	Серьга СРС-7-16	6
5	Болт М16х90	2
6	Гайка М16	4

Траверса ТМ-31

Чертеж

Описание

Траверсы ТМ-31 изготавливается согласно типового проекта 3.407.1-143.8.22

При выполнении установки опор ВЛ 10кВ применяется траверса ТМ-31, основным предназначением которой является обеспечение надёжного крепления провода.

Особенности крепления траверсы на стойке: требуется применение соответствующих хомутов крепёжных (для стоек СВ105 - Х-1, для стоек СВ110 - Х-42). Необходимые типы хомутов крепёжных следует заказывать отдельно.

Материал изготовления: углеродистая сталь. Покрытие траверсы ТМ-31: лак специальный, битумный (БТ-577), обеспечивающий устойчивость к коррозии.

Габариты изделия: 720х240х1210мм.

Спецификация траверсы ТМ-31

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6	2	30,2
2	Уголок 70х70х5	2
3	Уголок 70х70х5	1
4	Уголок 50х50х5	2
5	Полоса 5х50	2
6	Петля	2
7	Серьга СРС-7-16	1

Траверса ТМ-51

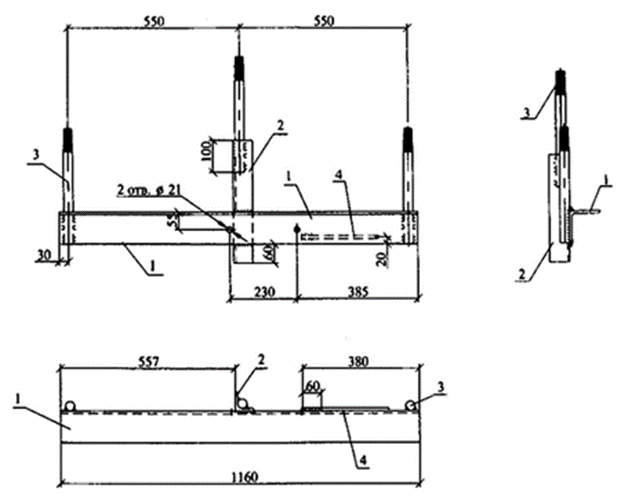

Чертеж

Описание

Предназначена траверса ТМ-51, используемая при установке опор, для выполнения крепления провода, применяемого при прокладке воздушных линий электропередач 10кВ.

Предусмотрены на траверсе специальные штыри для выполнения крепления изоляторов соответствующих типов:

1)  ШФ10-Г;

2)  ШС10-Д;

3)  ШФ20-В.

Специальные колпачки помогают произвести крепление данных изоляторов на имеющихся штырях. Для этого используются следующие виды колпачков: К-7, К-9, К-6, а также колпачки для крепления изоляторов КП-22.

При креплении к изолятору провода применяется специальная проволочная вязка ВШ-1 или же вязка спиральная ПВС.

Хомуты, используемые для крепления траверсы к стойкам: Х-1, Х-42. Заказ и поставка хомутов производятся отдельно.

Применение:

·  хомут крепёжный Х-1 необходим при креплении траверсы данного типа на стойке СВ105;

·  хомут крепёжный Х-42 требуется при креплении траверсы ТМ-51 на стойке СВ110.

При изготовлении траверсы ТМ-51 используется особый материал - углеродистая сталь. Покрытие поверхности готового изделия выполняется лаком на битумной основе БТ-577 и является устойчивым к коррозии.

Спецификация траверсы ТМ-51

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8	1	18,21
2	Уголок 63х63х5	1
3	Круг 30	3
4	Круг 10	1

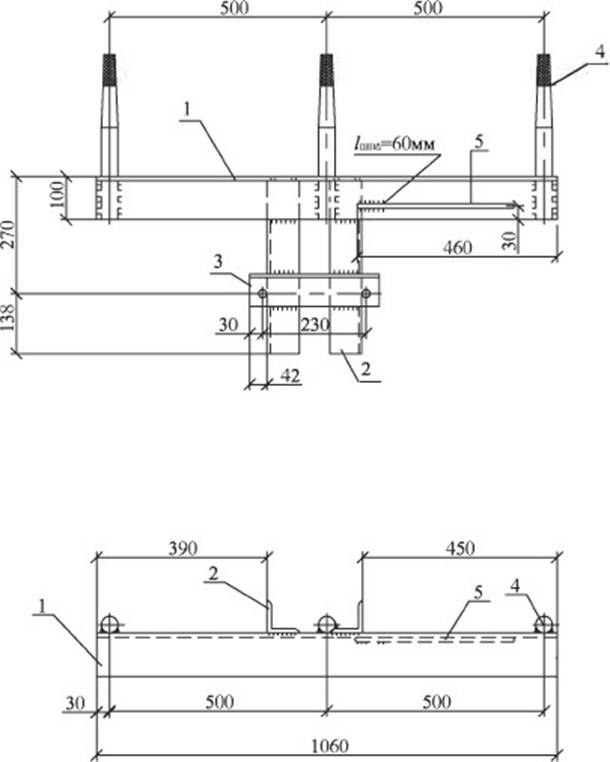

Траверса ТМ-52

Чертеж

Описание

Траверсы ТМ-52 изготавливается согласно типового проекта 27.0002-17

Для крепления провода в процессе установки опор ВЛ электропередач 10кВ применяется траверса ТМ-52.

На стойке данная траверса крепится при помощи хомута, который подбирается в зависимости от типа стойки и поставляется отдельно:

·  стойка СВ105 – хомут крепёжный Х-1;

·  стойка СВ110 – хомут крепёжный Х-42.

Свойства углеродистой стали, применяемой при изготовлении траверсы ТМ-52, гарантируют прочность готового изделия, а антикоррозийное покрытие лаком на битумной основе (БТ-577) свидетельствует о длительном сроке применения.

Спецификация траверсы ТМ-52

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-83 L=1060	1	12.30
2	Уголок 75х75х8 ГОСТ 8509-83 L=400	2
3	Уголок 75х75х8 ГОСТ 8509-83 L=290
4	Круг 38 ГОСТ 2590-88 L=380	3
5	Круг 10 ГОСТ 2590-88 L=360	1

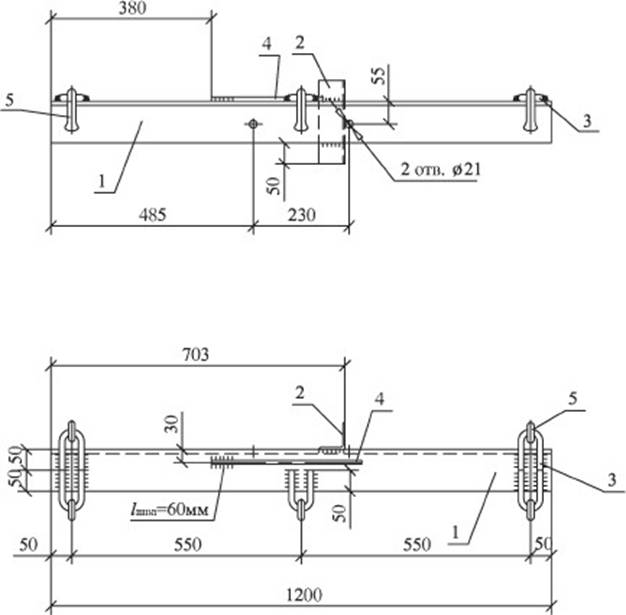

Траверса ТМ-53

Чертеж

Описание

Траверсы ТМ-53 изготавливается согласно типового проекта 27.0002-18

Представленная траверса ТМ-53 предназначается для выполнения крепления применяемого провода при проведении установки опор ВЛ электропередач (10кВ).

При использовании стойки СВ105, данная траверса крепится к ней при помощи хомута крепёжного Х-1. Если же используется стойка СВ110, то крепление траверсы на ней осуществляется с применением хомута крепёжного Х-42. Поставка соответствующих хомутов производится отдельно.

Все траверсы ТМ-53 изготавливаются из специальной углеродистой стали. Покрытие их поверхностей производится специальным лаком БТ-577 (на битумной основе), гарантирующим высокую устойчивость готового изделия к коррозии.

Спецификация траверсы ТМ-53

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-83 L=1200	1	18.80
2	Уголок 63х63х5 ГОСТ 8509-83 L=200	1
3	Круг 16 ГОСТ 2590-88 L=254	5
4	Круг 10 ГОСТ 2590-88 L=360	1
5	Серьга С 7-16 L=360	5

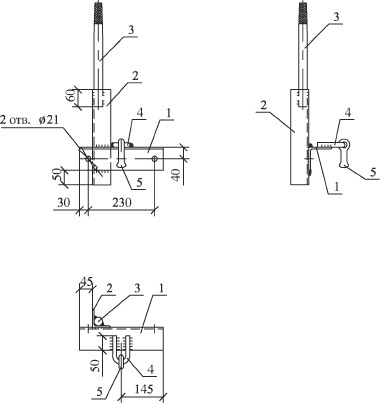

Траверса ТМ-54

Чертеж

Описание

Траверсы ТМ-54 изготавливается согласно типового проекта 27.0002-19

Предназначается траверса ТМ-54 для осуществления крепления провода, выполняемого при проведении установки опор ВЛ электропередач (10кВ).

На стойке СВ105 крепление данной траверсы производится хомутом крепёжным Х-1, на стойке СВ110 выполняется хомутом крепёжным Х-42. Поставляются данные хомуты крепёжные отдельно.

Материал, из которого изготавливаются траверсы ТМ-54 - углеродистая сталь. Каждая траверса имеет антикоррозийное покрытие (лак БТ-577).

Спецификация траверсы ТМ-54

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х8 ГОСТ 8509-83 L=290	1	6.70
2	Уголок 63х63х5 ГОСТ 8509-83 L=370	1
3	Круг 30 ГОСТ 2590-88 L=360	1
4	Круг 16 ГОСТ 2590-88 L=254	1
5	Серьга С 7-16	1

Траверса ТМ-55
