Траверсы высоковольтные (стр. 3 )

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-83М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

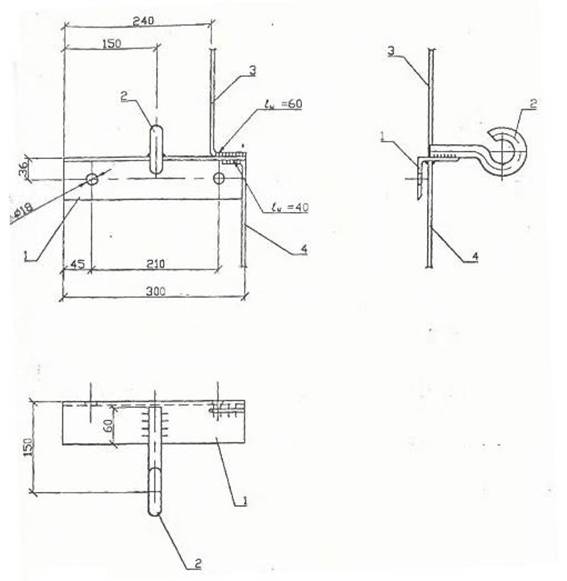

Траверса ТМ-83а, ТМ-83аМ

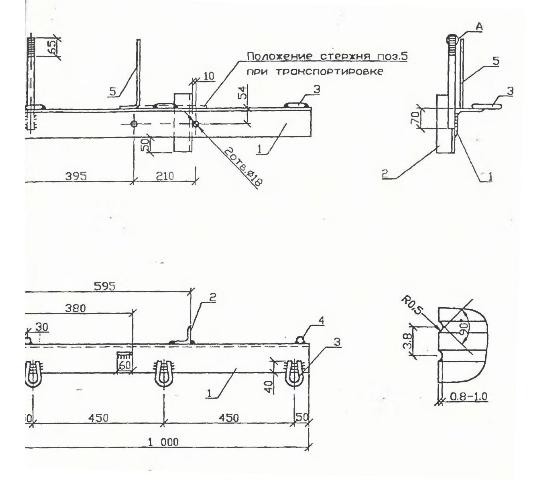

Чертеж

Описание

Траверсы ТМ-83а, ТМ-83аМ изготавливается согласно типового проекта 20.0

Траверсы ТМ-83а, ТМ-83аМ предназначаются для проведения и выполнения крепления линий электропередачи. Устанавливаются данные траверсы на опорах с различной геометрией сечения, крепятся к стойкам при помощи хомутов определённых марок. Траверсы имеют антикоррозийное покрытие, продлевающее их эксплуатационный срок. Металлоконструкции соответствуют действующим правилам и изготавливаются в соответствии с установленными нормами.

Траверса ТМ-83аМ изготавливается из особой стали, которая предназначается для использования в условиях с расчётными температурными показателями ниже -40°С.

Транспортировка траверс ТМ-не требует применения специальной тары или особой упаковки.

Спецификация траверсы ТМ-83а, ТМ-83аМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=1500	1	2.85
2	Круг 820 ГОСТ 2590-88 L=260	1
3	Круг 810 ГОСТ 2590-88 L=250	1
4	Круг 86 ГОСТ 2590-88 L=450	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-83aМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

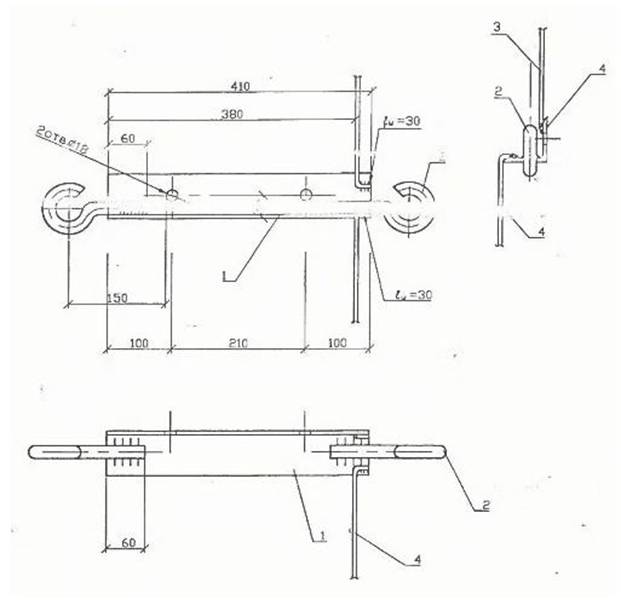

Траверса ТМ-83в, ТМ-83вМ

Чертеж

Описание

Траверсы ТМ-83в, ТМ-83вМ изготавливается согласно типового проекта 20.0

Траверсы ТМ-83в, ТМ-83вМ предназначаются для проведения и выполнения крепления линий электропередачи. Устанавливаются данные траверсы на опорах с различной геометрией сечения, крепятся к стойкам при помощи хомутов определённых марок. Траверсы имеют антикоррозийное покрытие, продлевающее их эксплуатационный срок. Металлоконструкции соответствуют действующим правилам и изготавливаются в соответствии с установленными нормами.

Траверса ТМ-83вМ изготавливается из особой стали, которая предназначается для использования в условиях с расчётными температурными показателями ниже -40°С.

Транспортировка траверс ТМ-не требует применения специальной тары или особой упаковки.

Спецификация траверсы ТМ-83в, ТМ-83вМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х6 ГОСТ 8509-86 L=410	1	4.14
2	Круг 820 ГОСТ 2590-88 L=260	2
3	Круг 810 ГОСТ 2590-88 L=250	1
4	Круг 86 ГОСТ 2590-88 L=250	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-83вМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

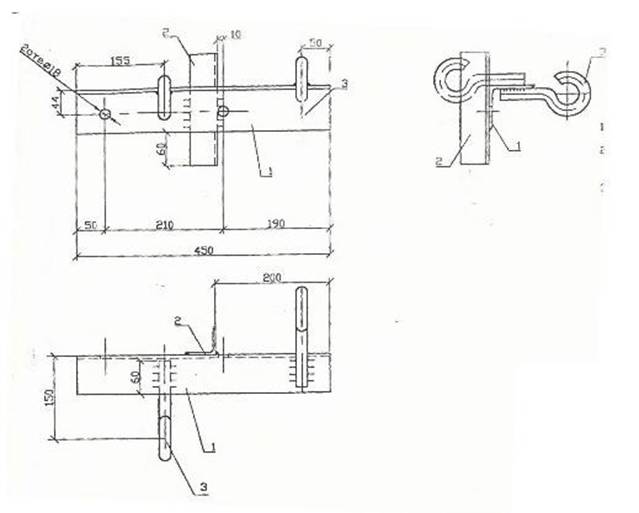

Траверса ТМ-85, ТМ-85М

Чертеж

Описание

Траверсы ТМ-85, ТМ-85М изготавливается согласно типового проекта 20.0

Траверса ТМ-85 и траверса ТМ-85М предназначаются для выполнения крепления провода, используются при проведении установки опор воздушной ЛЭП 10 кВ.

Крепятся данные траверсы на стойках при помощи хомутов соответствующих серий. Для крепления к стойке СВ105 необходимо применение хомута серии Х-1, для крепления на стойке СВ110 используется хомут серии Х-42. Поставка хомутов производится отдельно.

Траверсы ТМ-85 производятся из углеродистой стали, имеют антикоррозийное покрытие поверхностей, выполненное лаком на битумной основе БТ-577.

Траверса ТМ-85М изготавливается из особой стали, которая предназначается для применения при значениях расчётных температур от -40°С и ниже.

Транспортировка данных траверс может осуществляться без использования тары и упаковки.

Спецификация траверсы ТМ-85, ТМ-85М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-86 L=450	1	5,70
2	Уголок 50х50х4 ГОСТ 8509-86 L=200	1
3	Круг 822 ГОСТ 2590-88 L=260	2

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-85М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

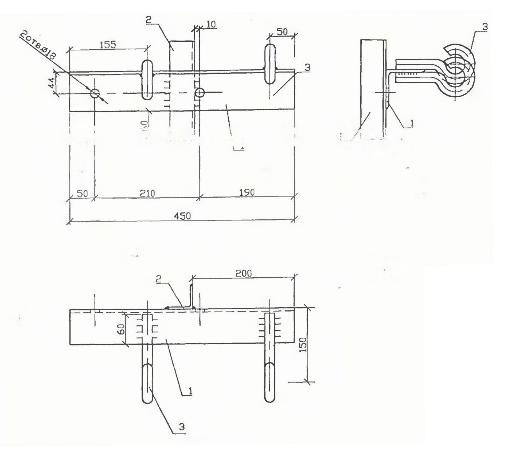

Траверса ТМ-85а, ТМ-85аМ

Чертеж

Описание

Траверсы ТМ-85а, ТМ-85аМ изготавливается согласно типового проекта 20.0

Траверса ТМ-85а и траверса ТМ-85аМ предназначаются для выполнения крепления провода, используются при проведении установки опор воздушной ЛЭП 10 кВ.

Крепятся данные траверсы на стойках при помощи хомутов соответствующих серий. Для крепления к стойке СВ105 необходимо применение хомута серии Х-1, для крепления на стойке СВ110 используется хомут серии Х-42. Поставка хомутов производится отдельно.

Траверсы ТМ-85а производятся из углеродистой стали, имеют антикоррозийное покрытие поверхностей, выполненное лаком на битумной основе БТ-577.

Траверса ТМ-85аМ изготавливается из особой стали, которая предназначается для применения при значениях расчётных температур от -40°С и ниже.

Транспортировка данных траверс может осуществляться без использования тары и упаковки.

Спецификация траверсы ТМ-85а, ТМ-85аМ

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 80х80х6 ГОСТ 8509-86 L=450	1	5,70
2	Уголок 50х50х5 ГОСТ 8509-86 L=200	1
3	Круг 822 ГОСТ 2590-88 L=260	2

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-85аМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-86, ТМ-86М

Чертеж

Описание

Траверсы ТМ-86, ТМ-86М изготавливается согласно типового проекта 20.0

Траверса ТМ-86 и траверса 86М предназначаются для крепления провода, выполняемого при проведении установки опор воздушной ЛЭП 10кВ.

Материалом, из которого изготавливаются траверсы ТМ-86, является сталь углеродистая. Готовые изделия покрываются лаком на битумной основе БТ-577, обеспечивающим высокую стойкость к коррозии и длительность эксплуатации металлоконструкций.

Траверса ТМ-86М изготавливается из стали, применение которой возможно и рекомендовано в условиях с расчётными температурными показателями от -40°С и ниже.

Траверсы крепятся на соответствующих стойках при помощи хомутов. На стойку СВ105 траверса крепится хомутом марки Х-1, на стойку СВ110 - хомутом марки Х-42. Поставляются нужные хомуты отдельно.

Спецификация траверсы ТМ-86, ТМ-86М

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-86 L=1000	1	16,62
2	Уголок 63х63х4 ГОСТ 8509-86 L=200	1
3	Круг 816 ГОСТ 2590-88 L=240	3
4	Круг 822 ГОСТ 2590-88 L=320	2
5	Круг 810 ГОСТ 2590-88 L=300	1

1.  Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2.  Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3.  Для изготовления траверсы ТМ-86М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Траверса ТМ-101

Чертеж

Описание

Траверсы ТМ-101 изготавливается согласно типового проекта 23.0067-20.

Предназначается траверса ТМ-101 для крепления провода, изоляторов при проведении установки опор воздушной ЛЭП 10кВ.

Для крепления траверсы на стойке используются специальные хомуты. Для стойки СВ105 следует применять хомут серии Х-1, для стойки СВ110 – хомут серии Х-42. Хомуты поставляются отдельно.

Основным материалом для изготовления траверсы ТМ-101 является углеродистая сталь. Поверхность каждой готовой единицы покрывается специальным лаком, основа которого – битумная (БТ-577), гарантирующим высокую устойчивость к коррозии.

Спецификация траверсы ТМ-101

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=1500	1	17.10
2	Уголок 63х63х4 ГОСТ 8509-93 L=413	2
3	Уголок 63х63х4 ГОСТ 8509-93 L=413	1
4	Круг 28 ГОСТ 2590-88 L=270	3

Траверса ТМ-

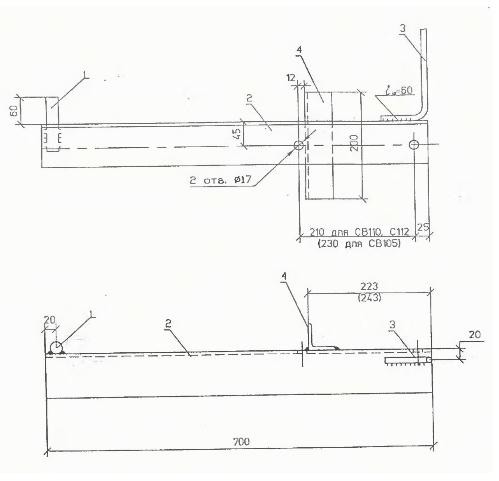

Чертеж

Описание

Траверсы ТМ-101 изготавливается согласно типового проекта 26.0004-12.

При проведении установки опор для воздушной ЛЭП 10кВ применяется траверса ТМ-101, предназначенная для крепления провода.

Траверсы ТМ-при транспортировке не требуют упаковки и применения тары.

Спецификация траверсы ТМ-

Позиция	Наименование детали	Количество	Масса, кг
1	Круг 22 ГОСТ 2590-88 L=120	1	17,10
2	Уголок 63х63х4 ГОСТ 8509-93 L=700	1
3	Круг 10 ГОСТ 2590-88 L=1300	1
4	Уголок 50х50х5 ГОСТ 8509-93 L=200	1

Траверса ТМ-102

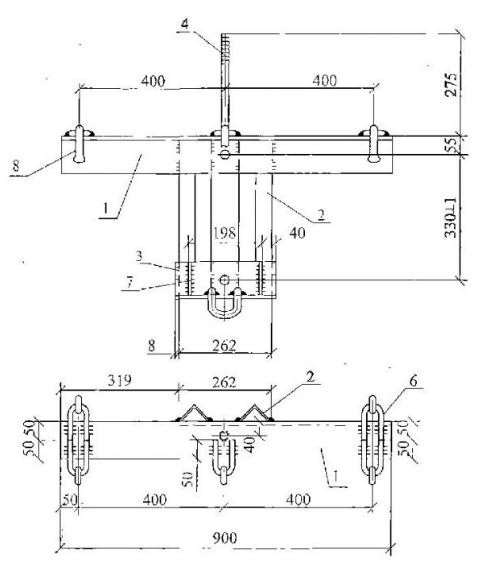

Чертеж

Описание

Траверсы ТМ-102 изготавливается согласно типового проекта 23.0067-20.

Установка опор при строительстве воздушной ЛЭП 10кВ требует применения такой металлической конструкции, как траверса ТМ-102, которая предназначается для крепления провода, необходимых изоляторов.

Траверса крепится на соответствующей стойке при помощи хомутов определённых серий. На стойке СВ105 крепление выполняется хомутом крепёжным марки Х-1, для крепления на стойке СВ110 необходим хомут марки Х-42. При заказе следует учитывать то, что хомуты поставляются отдельно.

Для изготовления траверсы ТМ-102 используется углеродистая сталь. Специальное покрытие поверхностей траверсы выполняется лаком БТ-577, имеющим битумную основу, и является устойчивым к коррозии.

Спецификация траверсы ТМ-102

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=900	1	24.80
2	Уголок 63х63х4 ГОСТ 8509-93 L=435	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=278	1
4	Круг 22 ГОСТ 2590-88 L=290	1
5	Круг 20 ГОСТ 2590-88 L=390	1
6	Круг 16 ГОСТ 2590-88 L=254	5
7	Полоса 6х85ГОСТ 103-76 L=85	2
8	Серьги СРС 7-16	5

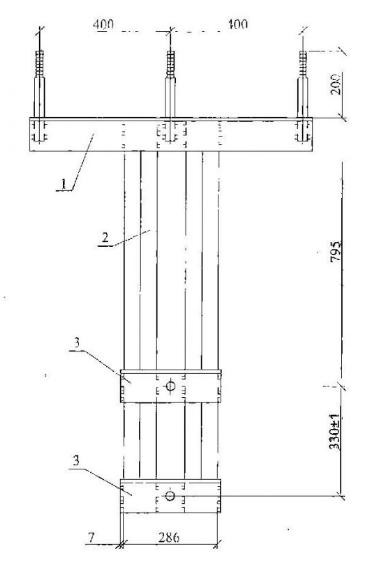

Траверса ТМ-103

Чертеж

Описание

Траверсы ТМ-103 изготавливается согласно типового проекта 26.0004-14.

Металлическая траверса ТМ-103 размещается на опорах при строительстве воздушной ЛЭП 10кВ, и служит для крепления провода.

Крепление траверсы на стойке производится специальными хомутами крепёжными соответствующих серий, которые поставляются отдельно. При использовании стоек СВ105 следует заказывать хомут крепёжный марки Х-1, стоек СВ110 – хомут крепёжный марки Х-42.

Изготавливаются траверсы ТМ-103 из углеродистой стали. Каждая траверса имеет антикоррозийное покрытие, которое выполняется лаком БТ-577 (на битумной основе).

Спецификация траверсы ТМ-103

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=900	1	36,80
2	Уголок 70х70х6 ГОСТ 8509-93 L=1170	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
4	Круг 22 ГОСТ 2590-88 L=270	1

Траверса ТМ-104

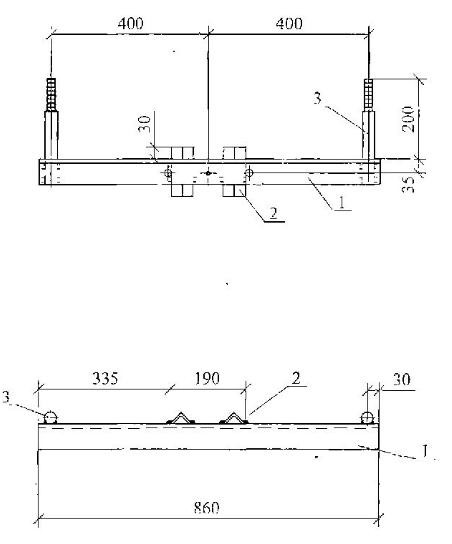

Чертеж

Описание

Траверсы ТМ-104 изготавливается согласно типового проекта 26.0004-15.

Основным предназначением металлической траверсы ТМ-104 является крепление соответствующих проводов. Применяется данная траверса при проведении установки опор во время строительства воздушной ЛЭП 10кВ.

Для обеспечения надёжного крепления траверсы к стойке используются специальные хомуты, поставляемые заказчику отдельно. При использовании стоек железобетонных СВ105 используется хомут серии Х-1, стоек СВ110 – хомут марки Х-42.

Траверса ТМ-104 изготавливается из углеродистой стали. Покрытие готовых изделий – лаковое (БТ-577 на битумной основе), обеспечивающее устойчивость к коррозии.

Спецификация траверсы ТМ-104

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 63х63х4 ГОСТ 8509-93 L=860	1	8,30
2	Уголок 40х40х4 ГОСТ 8509-93 L=160	2
4	Круг 28 ГОСТ 2590-88 L=260	2

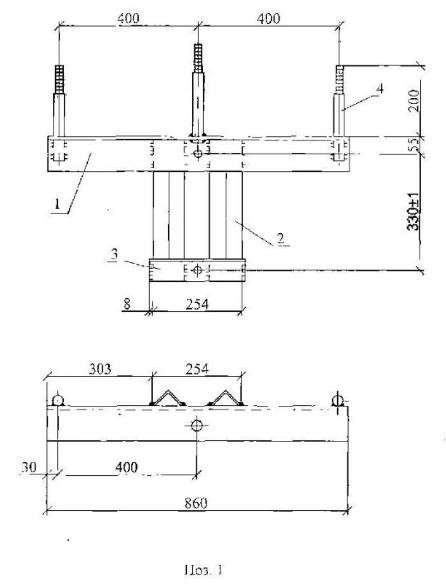

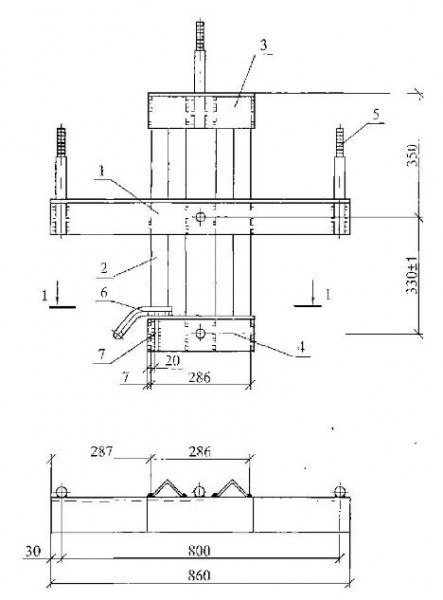

Траверса ТМ-105

Чертеж

Описание

Траверсы ТМ-105 изготавливается согласно типового проекта 26.0004-16.

Металлическая траверса ТМ-105, которая необходима для крепления провода, используется при строительстве воздушной ЛЭП 10кВ и крепится к опорам специальным хомутом, который подбирается в зависимости от типа стойки и поставляется отдельно.

Крепление данной траверсы на стойке железобетонной СВ105 выполняется хомутом марки Х-1, на стойке СВ110 – крепёжным хомутом марки Х-42.

Изготавливаются траверсы ТМ-105 из углеродистой стали, не содержащей легирующих компонентов, покрываются специальным покрытием – лаком на битумной основе БТ-577, гарантирующим высокую устойчивость к коррозии.

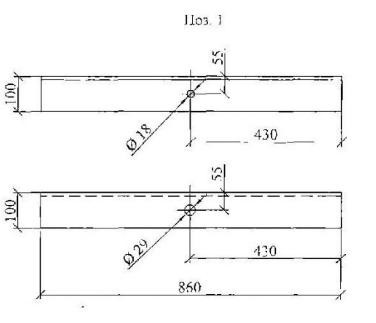

Спецификация траверсы ТМ-105

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=860	1	35.80
2	Уголок 70х70х6 ГОСТ 8509-93 L=725	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
4	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
5	Круг 36 ГОСТ 2590-88 L=300	3
6	Круг 20 ГОСТ 2590-88 L=390	1
7	Полоса 6х85 ГОСТ 103-76 L=85	1

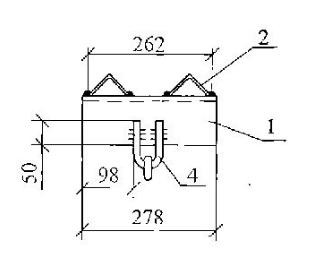

Траверса ТМ-106

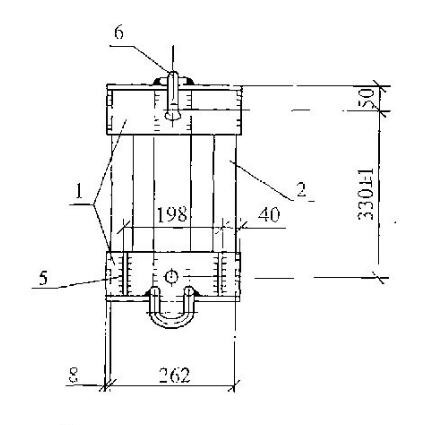

Чертеж

Описание

Траверсы ТМ-106 изготавливается согласно типового проекта 26.0004-17.

Крепление провода в процессе установки опор при строительстве воздушной ЛЭП 10кВ осуществляется при помощи траверсы ТМ-106, крепление которой к стойке осуществляется специальным хомутом, поставляемым отдельно.

При креплении траверсы ТМ-106 на стойке СВ105 применяется хомут крепёжный марки Х-1, на стойке СВ110 – хомут марки Х-42.

Материалом, из которого изготавливается траверса ТМ-106, является углеродистая сталь. Поверхность готового изделия покрывается лаком битумным, обеспечивающим устойчивость к коррозии (БТ-577).

Спецификация траверсы ТМ-106

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=278	2	13.50
2	Уголок 63х63х4 ГОСТ 8509-93 L=435	2
3	Круг 20 ГОСТ 2590-88 L=390	1
4	Круг 16 ГОСТ 2590-88 L=290	1
5	Полоса 6х85ГОСТ 103-76 L=85	1
6	Серьги СРС 7-16	5

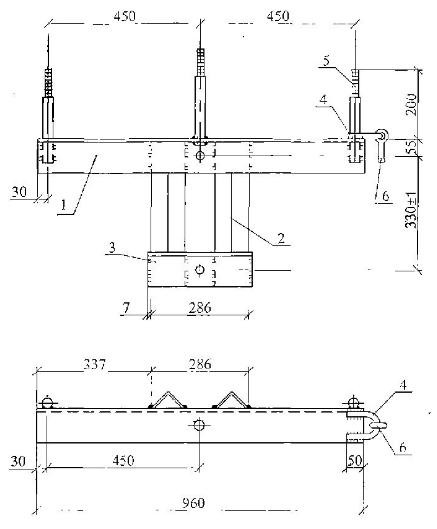

Траверса ТМ-107

Чертеж

Описание

Траверсы ТМ-107 изготавливается согласно типового проекта 26.0004-18.

Предназначается траверса ТМ-107 для выполнения крепления провода, производимого при проведении установки опор воздушной ЛЭП 10кВ.

Данная траверса крепится на устанавливаемой стойке железобетонной СВ105 при помощи крепёжного хомута серии Х-1. Крепление на стойке СВ110 осуществляется хомутом серии Х-42. Все хомуты поставляются отдельно.

Углеродная сталь, из которой изготавливаются траверсы ТМ-107, не содержит легирующих компонентов. Устойчивость изделий к коррозии обуславливается нанесением на их поверхность лака битумного (БТ-577), образующего стойкое и прочное покрытие.

Спецификация траверсы ТМ-107

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=960	1	25,60
2	Уголок 70х70х6 ГОСТ 8509-93 L=430	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
4	Круг 16 ГОСТ 2590-88 L=254	1
5	Круг 28 ГОСТ 2590-88 L=270	3
6	Серьги СРС 7-16	1

Траверса ТМ-108

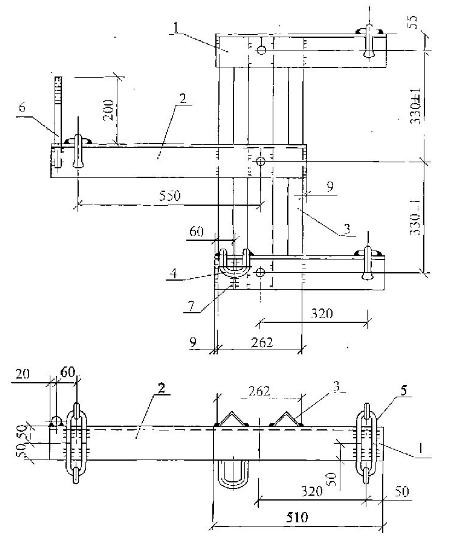

Чертеж

Описание

Траверсы ТМ-108 изготавливается согласно типового проекта 26.0004-19.

Металлическая траверса ТМ-108 предназначается для крепления провода, используемого в процессе строительства воздушной ЛЭП 10кВ, и устанавливается на стойках при помощи особого крепёжного хомута, поставляемого отдельно.

При использовании стоек СВ105 для крепления траверсы необходим хомут серии Х-1, а при креплении на стойке СВ110 – хомут серии Х-42.

Все траверсы ТМ-108 изготавливаются из стали углеродистой и покрываются специальным лаком на битумной основе БТ-577, создающим устойчивое антикоррозийное покрытие.

Спецификация траверсы ТМ-108

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=510	2	35,80
2	Уголок 100х100х8 ГОСТ 8509-93 L=770	1
3	Уголок 63х63х5 ГОСТ 8509-93 L=760	2
4	Круг 20 ГОСТ 2590-88 L=390	1
5	Круг 16 ГОСТ 2590-88 L=254	6
6	Круг 22 ГОСТ 2590-88 L=270	1
7	Полоса 6х85ГОСТ 103-76 L=85	1
8	Серьги СРС 7-16	6

Траверса ТМ-109

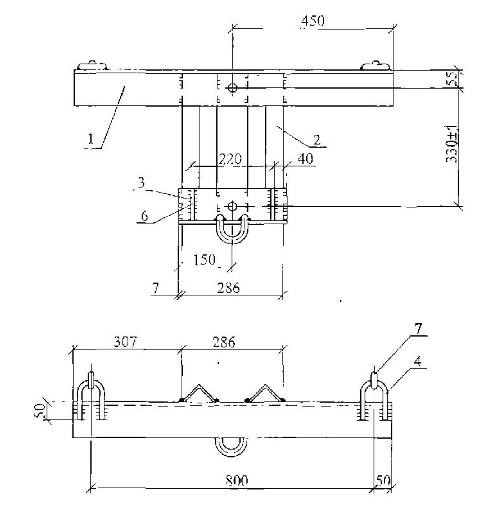

Чертеж

Описание

Траверсы ТМ-109 изготавливается согласно типового проекта 26.0004-20.

Для выполнения крепления провода при проведении установки опор в процессе прокладки воздушной ЛЭП 10кВ предназначена траверса ТМ-109, изготавливаемая из стали углеродистой, не содержащей легирующих компонентов и имеющая стойкое антикоррозийное покрытие, выполненной лаком на битумной основе БТ-577.

Крепится траверса к стойкам при помощи специально предназначенных для данной цели хомутов, подобранных в соответствии с определённым типом используемой стойки. На стойке железобетонной СВ105 траверса крепится хомутом марки Х-1, на стойке СВ110 – крепёжным хомутом марки Х-42. Хомуты данных марок поставляются отдельно.

Спецификация траверсы ТМ-109

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=900	1	23,40
2	Уголок 70х70х4 ГОСТ 8509-93 L=430	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
4	Круг 16 ГОСТ 2590-88 L=254	1
5	Круг 20 ГОСТ 2590-88 L=390	1
6	Полоса 6х85ГОСТ 103-76 L=85	2
7	Серьги СРС 7-16	2

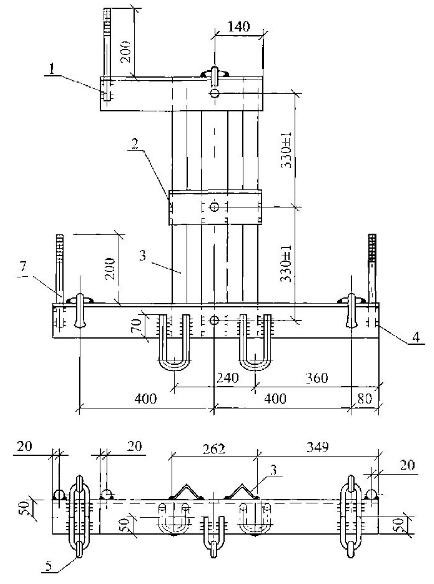

Траверса ТМ-110

Чертеж

Описание

Траверсы ТМ-110 изготавливается согласно типового проекта 26.0004-21.

Предназначается траверса ТМ-110 для выполнения крепления провода, производимого при проведении установки опор воздушной ЛЭП 10кВ.

Данная траверса крепится на устанавливаемой стойке железобетонной СВ105 при помощи крепёжного хомута серии Х-1. Крепление на стойке СВ110 осуществляется хомутом серии Х-42. Все хомуты поставляются отдельно.

Углеродная сталь, из которой изготавливаются траверсы ТМ-110, не содержит легирующих компонентов. Устойчивость изделий к коррозии обуславливается нанесением на их поверхность лака битумного (БТ-577), образующего стойкое и прочное покрытие.

Спецификация траверсы ТМ-110

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=480	1	36,30
2	Уголок 100х100х8 ГОСТ 8509-93 L=278	1
3	Уголок 63х63х5 ГОСТ 8509-93 L=760	2
4	Уголок 100х100х8 ГОСТ 8509-93 L=960	1
5	Круг 16 ГОСТ 2590-88 L=254	5
6	Круг 20 ГОСТ 2590-88 L=390	2
7	Круг 22 ГОСТ 2590-88 L=270	3
8	Серьги СРС 7-16	5

Траверса ТМ-111

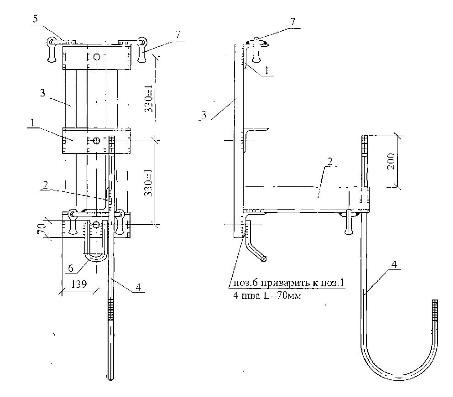

Чертеж

Описание

Траверсы ТМ-111 изготавливается согласно типового проекта 26.0004-22.

Предназначена траверса ТМ-111 для крепления соответствующего провода при проведении установки опор воздушной ЛЭП 10 кВ.

Крепится траверса ТМ-111 на стойках при помощи крепёжных хомутов определённых марок, подбираемых в зависимости от типа используемой стойки. Для стойки СВ105 применяется хомут крепёжный марки Х-1, для стойки СВ110 – хомут крепёжный марки Х-42. Поставляются хомуты разных марок отдельно.

Изготавливаются данные траверсы из углеродистой стали, имеют стойкое к коррозии покрытие, для нанесения которого используется лак с битумной основой БТ-577.

Спецификация траверсы ТМ-111

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=278	3	31.90
2	Уголок 100х100х8 ГОСТ 8509-93 L=500	1
3	Уголок 63х63х4 ГОСТ 8509-93 L=760	2
4	Круг 22 ГОСТ 2590-88 L=1420	1
5	Круг 16 ГОСТ 2590-88 L=254	4
6	Круг 20 ГОСТ 2590-88 L=390	1
7	Серьги СРС 7-16	4
