Документация (стр. 3 )

Требования к выполнению работ:

Требования к конструктивным решениям:

Перегородки:

- на металлическом каркасе (профиль оцинкованный толщина 100 мм) с обшивкой ГВЛВ с изоляцией.

Отделочные работы:

- подготовка поверхности стен под окраску, окраска водоэмульсионной краской, оклейка обоями.

Проемы:

- оконные отливы оцинкованные с полимерным покрытием;

- поворотно-откидные механизмы для оконного блока, фурнитура.

Шкаф:

- шкаф ПК-108- или эквивалент, встраиваемый, цвет - белый.

Входная группа. Центральный вход:

- отбивка старой штукатурки, огрунтовка, штукатурка по сетке, окраска;

- металлический каркас под ступени, огрунтовка, ступени бетонные цельные;

- бетонная стяжка с армированием;

- металлические ограждения с поручнями, огрунтовка, окраска;

- смена желобов из листовой стали;

- решетки перед входом.

Вход в здание для маломобильных групп населения:

- скважины роторным способом, трубы в скважину, заполнение пустот между скважиной и трубой бетоном;

- гидроизоляция битумная;

- гидроизоляция оклеечная;

- металлический каркас козырька, огрунтовка, окраска, остекление поликарбонатом;

- дверь металлическая;

- покрытие из брусчатки с подстилающими слоями из щебня и песка, бортовой камень.

Общестроительные работы должны быть выполнены в соответствии с требованиями действующих нормативных документов: СРП-2007 «Рекомендации по проведению научно-исследовательских, изыскательских, проектных и производственных работ, направленных на сохранение объектов культурного наследия (памятников истории и культуры) народов Российской Федерации», СниП 3.04.01-87, СниП 2.03.13-88, СниП 3.04.01-87, ГОСТ 7251-77, ГОСТ , ГОСТ , ГОСТ , ГОСТ , ВСН 182-82, СниП , СниП 2.08.02-89*, СниП *, СниП III-4-80*, СниП III-28-75, СниП , ПУЭ 7-е изд., ГОСТ Р 50426, СниП 3.05.06-85, СниП , СанПиН 2.2.1/2.1., СП , а также другими действующими на территории РФ нормативными актами по предмету контракта.

Работы по замене внутренних систем холодного водоснабжения, отопления, канализации следует выполнить согласно ведомости объемов работ и в соответствии СниП 3.05.01-85 «Внутренние санитарно-технические системы», СП «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов», СП «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб».

Электромонтажные работы должны быть выполнены согласно ведомости объемов работ и в соответствии с «СП . Проектирование и монтаж электроустановок жилых и общественных зданий», «Правилами устройства электроустановок (ПУЭ). Седьмое издание» (утв. Минтопэнерго РФ 06.10.1999), «СниП 3.05.06-85. Электротехнические устройства», государственных стандартов, технических условий и ведомственных нормативных документов, утвержденных в порядке, установленном СниП 1.01.01-82.

Система общего освещения должна соответствовать действующим нормам и правилам (СниП «Естественное и искусственное освещение»), СанПиН 2.2.1/2.1. «Гигиенические требования к естественному, искусственному и совмещённому освежению жилых и общественных зданий», СП «Проектирование и монтаж электроустановок жилых и общественных зданий») и указана на планах освещения.

Монтаж охранной сигнализации следует выполнить согласно ведомости объемов работ и в соответствии с РД «Системы автоматические пожаротушения, по­жарной, охранной и охранно-пожарной сигна­лизации. Обозначения условные, графические элементы связи», СниП «Инструкция о порядке разработки, согласова­ния, утверждения в составе проектной докумен­тации на строительство предприятий, зданий и сооружений», СниП 3.05.06-85 «Электротехнические устройства», Правилами пожарной безопасности в Российской Федерации», ПУЭ «Правила устройств электроустановок», РД«Руководящий документ. Системы и комплексы охранной, пожарной и охранно-пожарной сиг­нализации. Правила производства и приемки работ», РД 78.36. Инженерно-техническая укрепленность. Техни­ческие средства охраны. Требования и нормы проектирования по защите объектов от пре­ступных посягательств.

I. Внутренняя отделка:

Общестроительные работы и внутреннюю отделку помещения выполнить в соответствии с действующими СанПинами и СниПом.

Образцы отделочных материалов согласовать с Заказчиком.

Крепление гипсокартонных листов

Крепление ГКЛ должно производиться согласно соответствующим инструкциям по монтажу стен. Листы монтируются на расстоянии  приблизительно  10 мм  от  пола.

Зазор между листом и полом заполняется силиконовым герметиком до начала работ по гидроизоляции. Для прокладки труб в стенах проделываются отверстия диаметром как минимум на 10 мм больше внешнего диаметра соответствующих труб. Пространство между трубой и краями отверстия заполняется силиконовым герметиком для сантехнических работ. Звукоизоляция стен при необходимости может быть улучшена путем размещения внутри каркаса минеральной ваты.

2. Герметизация швов между гипсокартонными листами, соединений стен с полом и проходных отверстий для труб

Все швы между листами, соединения стен с полом, а также проходные отверстия для труб герметизируются с помощью уплотнительной ленты и гидроизоляционного материала следующим образом:

- вертикальные швы между листами на ширину не менее 100 мм;

- внутренние и внешние углы стен на ширину не менее 200 мм (не менее 100 мм в каждую сторону от угла);

- соединения  стен  с  полом  на  ширину не менее 200 мм (не менее 100 мм по стене и по полу соответственно);

- проходные отверстия для труб в полу и стенах. Система напольного слива воды в соответствии с инструкцией предприятия — изготовителя соответствующих гидроизоляционных материалов;

- использование армирующей ткани зависит от выбранной системы гидроизоляции.

На стыках поверхностей ширина уплотнительной ленты должны быть не менее 50 мм с каждой стороны от стыка. Если системой гидроизоляции предусмотрена предварительная обработка поверхности (влагоизоляция, грунтовка и т. п.), она должна производиться до наклейки уплотнительной ленты.

Гидроизоляция:

Гидроизоляция всех участков стен влажного помещения производится до облицовки плиткой. Гидроизоляцию полов рекомендуется производить только после окончания монтажа. Таким образом удастся предотвратить возможные повреждения гидроизоляции при монтаже листов.

При устройстве гидроизоляции в обязательном порядке выполняются рекомендации предприятия — изготовителя гидроизоляционных материалов. Гидроизоляция может осуществляться с помощью полимерного покрытия пола со сварными стыковыми швами. В этом случае дополнительная гидроизоляция не требуется. Полимерное покрытие должно заходить на стену не менее чем на 100 мм.

Перед установкой наличников необходимо герметизировать соединения между гипсокартонными листами, оконными и дверными коробками силиконовым герметиком для сантехнических работ.

3.Вход в здание для маломобильных групп населения(выполняется согласно проекта):

Перед выполнением фундаментов под стойки в котлованы кладется 2 слоя рубероида, свернутые стаканом и обмазанные со стороны грунта и фундамента горячим битумом

Бурение скважины выполняется роторным способом, устанавливаются трубы в скважину, заполненяются бетоном пустоты между скважиной и трубой.

Монтируется металлический каркас козырька, металлические поверхности огрунтовываются и красятся составом для металлических поверхностей,

Козырек остекляется сотовым поликарбонатом. Устанавливается металлическая дверь одностворчатая.

Перед входом покрытие из брусчатки бетонной с подстилающими слоями из щебня и песка, бортовой камень.

Инженерные сети и оборудование:

4. Отопление

Замену системы отопления следует выполнить в соответствии с ведомостью объемов работ.

Трубопроводы системы отопления должны быть выполнены из усиленных (с толщиной стенок согласно ГОСТ 3262-75) стальных оцинкованных труб диаметрами 15, 20, 25, 32 мм. Соединение стальных труб, а также деталей и узлов из них следует выполнять на сварке, резьбе, накидных гайках и фланцах (к арматуре и оборудованию).

Сварку стальных труб следует производить любым способом, регламентированным стандартами. Типы сварных соединений стальных трубопроводов, форма, конструктивные размеры сварного шва должны соответствовать требованиям ГОСТ .

Соединение оцинкованных стальных труб, деталей и узлов сваркой при монтаже следует выполнять при условии обеспечения местного отсоса токсичных выделений или очистки цинкового покрытия на длину 20 – 30 мм со стыкуемых концов труб с последующим покрытием наружной поверхности сварного шва и околошовной зоны краской, содержащей 94% цинковой пыли (по массе) и 6% синтетических связующих веществ (полистерина, хлорированного каучука, эпоксидной смолы).

При сварке стальных труб, деталей и узлов следует выполнять требования ГОСТ 12.3.003-75. Соединение стальных труб (неоцинкованных и оцинкованных), а также их деталей и узлов диаметром условного прохода до 25 мм включительно на объекте строительства следует производить сваркой внахлестку (с раздачей одного конца трубы или безрезьбовой муфтой).

При сварке резьбовые поверхности и поверхности зеркала фланцев должны быть защищены от брызг и капель расплавленного металла. В сварном шве не должно быть трещин, раковин, пор, подрезов, незаваренных кратеров, а также пережогов и подтеков наплавленного металла.

Для резьбовых соединений стальных труб следует применять цилиндрическую трубную резьбу, выполняемую по ГОСТ 6357-81 (класс точности В) накаткой на легких трубах и нарезкой – на обыкновенных и усиленных. При изготовлении резьбы методом накатки на трубе допускается уменьшение ее внутреннего диаметра до 10% по всей длине резьбы.

Повороты трубопроводов в системах отопления и теплоснабжения следует выполнять путем изгиба труб или применения бесшовных приварных отводов из углеродистой стали по ГОСТ . Радиус гиба труб с условным проходом до 40 мм включительно должен быть не менее 2,5 , а с условным проходом 50 мм и более – не менее 3,5 трубы.

При сборке узлов резьбовые соединения должны быть уплотнены. В качестве уплотнителя для резьбовых соединений при температуре перемещаемой среды до 378 К (105 °С) включительно следует применять ленту из фторопластового уплотнительного материала (ФУМ) или льняную прядь, пропитанную свинцовым суриком или белилами, замешанными на олифе.

В качестве уплотнителя для фланцевых соединений при температуре не более 403 К (130 °С) – прокладки из термостойкой резины. Для резьбовых и фланцевых соединений допускаются и другие уплотнительные материалы, обеспечивающие герметичность соединений при проектной температуре теплоносителя и согласованные в установленном порядке.

Фланцы соединяются с трубой сваркой. Отклонение от перпендикулярности фланца, приваренного к трубе, по отношению к оси трубы допускается до 1% наружного диаметра фланца, но не более 2 мм. Поверхность фланцев должна быть гладкой и без заусенцев. Головки болтов следует располагать с одной стороны соединения. На вертикальных участках трубопроводов гайки необходимо располагать снизу. Концы болтов, как правило, не должны выступать из гаек более чем на 0,5 диаметра болта или 3 шага резьбы. Конец трубы, включая шов приварки фланца к трубе, не должен выступать за зеркало фланца. Прокладки во фланцевых соединениях не должны перекрывать болтовых отверстий. Установка между фланцами нескольких или скошенных прокладок не допускается.

Отклонения линейных размеров собранных узлов не должны превышать +/- 3 мм при длине до 1 м и +/- 1 мм на каждый последующий метр. Узлы санитарно-технических систем должны быть испытаны на герметичность на месте их изготовления. Разъемные соединения на трубопроводах следует выполнять у арматуры и там, где это необходимо по условиям сборки трубопроводов. Разъемные соединения трубопроводов, а также арматура, ревизии и прочистки должны располагаться в местах, доступных для обслуживания. Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2 мм на 1 м длины. Неизолированные трубопроводы систем отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения не должны примыкать к поверхности строительных конструкций.

Средства крепления не следует располагать в местах соединения трубопроводов. Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются. Средства крепления стояков из стальных труб устанавливаются на половине высоты этажа.

Гидростатическое (гидравлическое) или манометрическое (пневматическое) испытание трубопроводов при скрытой прокладке трубопроводов должно производиться до их закрытия с составлением акта освидетельствования скрытых работ по форме обязательного приложения 6 СниП 3.01.01-85. Испытание изолируемых трубопроводов следует осуществлять до нанесения изоляции. Системы отопления, теплоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.

5. Холодное водоснабжение

Трубопроводы водоснабжения должны быть выполнены из многослойных металлополимерных труб диаметром 20 мм. Трубы, соединительные детали и элементы из полимерных материалов, уплотнительные материалы, вещества для смазки, клеи и пр. должны иметь сертификаты или технические свидетельства, а также гигиенические заключения Госсанэпиднадзора Минздрава России.

Монтаж трубопроводов водопровода должен осуществляться по монтажному проекту, выполненному строительно-монтажной или проектной организацией. Работы по монтажу труб должны выполняться специально обученным техническим персоналом, имеющим соответствующее удостоверение и овладевшим особенностью работы и технологией обработки данных труб.

Монтаж трубопроводов должен осуществляться при температуре окружающей среды не менее 5 °С. Бухты труб, хранившиеся или транспортировавшиеся на монтаж (заготовительный участок) при температуре ниже 0 °С, должны быть перед раскаткой выдержаны в течение 24 часов при температуре не ниже 10 °С. В процессе размотки бухт и монтажа трубопроводов необходимо следить, чтобы маркировка на трубах находилась на одной образующей поверхности трубы. Прокладку трубы следует вести без натяга, свободные концы закрывать заглушками во избежание попадания грязи и мусора в трубу. Перед прокладкой труб в помещении необходимо установить средства крепления, закончить все электрогазосварочные работы, а при открытой прокладке труб – и отделочные работы.

Металлополимерные трубы предпочтительно прокладывать скрыто в бороздах, каналах и шахтах, при этом должен быть обеспечен доступ к разъемным соединениям и арматуре путем устройства дверок и съемных щитов, на поверхности которых не должно быть острых выступов. В случае замоноличивания горизонтальных трубопроводов, для предотвращения образования воздушных пробок в трубах, их следует прокладывать с подъемом более 0,003 в сторону водоразборной арматуры. Замоноличенный водопровод целесообразно прокладывать в кожухе (например, труба в трубе). Борозды или каналы следует закрывать после проведения гидравлических испытаний трубопроводов. До замоноличивания трубопроводов необходимо выполнить исполнительную схему монтажа данного участка и провести гидравлические испытания.

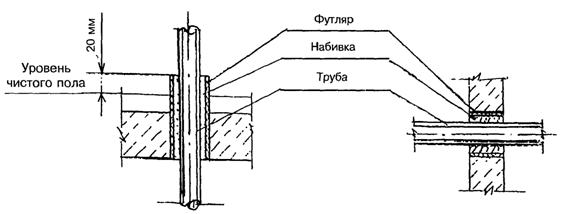

Для прохода через строительные конструкции необходимо предусматривать футляры, выполненные из пластмассовых труб (см. рисунок). Внутренний диаметр футляра должен быть на 5 – 10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.

Между металлополимерными трубопроводами отопления и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

Повороты трубопроводов следует осуществлять с применением стандартных угольников и специальных деталей, или путем изгиба трубы вручную или специальным инструментом. Радиус изгиба должен быть не менее пяти наружных диаметров трубы. При изгибах следует пользоваться дорном в виде спиральной пружины. При изгибании не допускаются сплющивание и залом трубы. Овальность труб должна быть не более 10%.

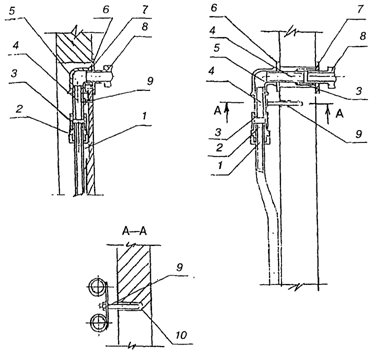

Соединение металлополимерных труб со стальными трубами, запорно-регулирующей и водоразборной арматурой выполняется на резьбе с помощью специальных соединительных деталей. Допускается присоединение подводок из труб к стальным соединительным частям (см. рисунок).

1 – подводка из металлополимерной трубы; 2 – соединительная деталь; 3 – муфта стандартная; 4 – патрубок из стальной трубы; 5 – угольник стандартный; 6 – шайба упорная; 7 – шайба декоративная; 8 – арматура водоразборная; 9 – крепление; 10 – дюбель.

Запорно-регулирующую и водоразборную арматуру следует закреплять с помощью самостоятельных неподвижных креплений для устранения передачи усилий на трубопровод в процессе эксплуатации. Минимальное расстояние от осей отводов и тройников до креплений следует принимать с учетом температурного изменения длины трубы, при этом соединительные детали должны располагаться на расстоянии не менее 50 мм от креплений.

До проведения монтажных работ трубы, соединительные детали, арматура и средства крепления должны быть подвергнуты входному контролю. Входной контроль предусматривает проверку наличия сопроводительной документации, включая гигиенический сертификат и сертификат соответствия (техническое свидетельство), осмотр труб и деталей для установления маркировки, а также трещин, сколов, рисок и других механических повреждений, выборочный контроль наружного диаметра и толщины стенок труб, выборочные испытания по определению разрушающей нагрузки кольцевых образцов.

Трубы должны иметь маркировку, указывающую диаметр и ее назначение. На поверхности труб не должно быть механических повреждений и заломов. Трубы не должны быть скручены или сплющены.

На штуцерах и накидных гайках соединительных деталей резьба должна быть нарезана в соответствии с ГОСТ 6357, класс точности В. Резьба должна быть чистой, без заусенцев, рваных или смятых ниток. Средства крепления трубы должны иметь поверхность, исключающую возможность механического повреждения труб. Крепления не должны иметь острых кромок и заусенцев. Размеры хомутов должны соответствовать диаметрам труб. Металлические крепления должны иметь мягкие прокладки и антикоррозийное покрытие.

Системы внутреннего холодного водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей в течение времени, указанного в технической документации на данный тип труб. Промывка систем хозяйственно-питьевого водоснабжения считается законченной после выхода воды, удовлетворяющей требованиям ГОСТ 2874. Системы внутреннего холодного водоснабжения, смонтированные с применением металлополимерных труб, должны быть испытаны при положительной температуре окружающей среды гидростатическим методом.

6. Канализация

Трубопроводы системы канализации должны быть выполнены из полиэтиленовых труб высокой плотности диаметром 50, 100 мм. Трубы должны быть рассчитаны на транспортирование сточных вод с постоянной температурой не ниже 75 °С и кратковременно не менее 1 мин с температурой не менее 90 °С. Трубы, соединительные детали и элементы из полимерных материалов, уплотнительные материалы, вещества для смазки, клеи и пр. должны иметь сертификаты или технические свидетельства.

Трубы из полимерных материалов должны быть проложены, как правило, скрыто – в шахтах, коробах, бороздах и т. п. В местах возможного механического повреждения труб следует применять только скрытую прокладку. Допускается открытая прокладка канализационных и водосточных трубопроводов в подвалах зданий, не оборудованных под производственные, складские или служебные помещения, и на чердаках. К местам прочистки трубопроводов из полимерных материалов должен быть обеспечен легкий доступ посредством установки дверок, съемных щитов, решеток и т. п.

Трубопроводы для систем внутренней канализации соединяются с помощью раструбных соединений с использованием уплотнительных колец. Фланцевые соединения используются в местах перехода трубопровода на чугунные или стальные трубы или для подключения к оборудованию. Соединение отводящих трубопроводов со стояками надлежит производить на раструбе с уплотнительным кольцом. При соединении гладких труб между собой допускается применение двухраструбных муфт, при этом муфты необходимо закреплять на опорах. Гладкие концы чугунных деталей (выпуски трапов, водосточные воронки и т. п.) следует соединять с трубами из полимерных материалов соединительными раструбными патрубками с уплотнительными кольцами или манжетами. Соединение гладких концов канализационных труб из полимерных материалов с раструбом чугунной канализационной трубы того же диаметра следует производить с применением специальных уплотнительных колец или манжет.

Места прохода стояков через перекрытия допускается заделывать цементным раствором на всю толщину перекрытия. При прокладке труб в перекрытии их следует обертывать гидроизоляционным материалом без зазора. Трубопроводы не должны примыкать вплотную к поверхности строительных конструкций. Расстояние в свету между трубами и строительными конструкциями должно быть не менее 20 мм. Компенсация температурного удлинения трубопроводов при использовании сварных и клеевых соединений должна обеспечиваться с помощью раструбных соединений с уплотнительными кольцами, вставляемыми в обычный или компенсационный (удлиненный) раструб. Следует предусматривать жесткое и прочное крепление санитарных приборов к строительным конструкциям без передачи усилий на трубопроводы.

Крепить трубопроводы канализации и внутренних водостоков необходимо соблюдая следующие требования:

- крепления должны направлять усилия, возникающие при удлинении трубопровода, в сторону;

- соединений, используемых в качестве компенсаторов;

- крепления следует устанавливать у раструбов трубопроводов;

- крепления должны обеспечить уклон и соосность деталей трубопроводов;

- установленные на гладком конце трубы крепления должны допускать расчетные

температурные удлинения трубопровода;

- расстояние между креплениями для трубопроводов диаметром до 50 и до 110 мм с

соединениями на кольцах должно приниматься в зависимости от материала трубы по

соответствующему своду правил;

- при установке креплений на соединительных деталях необходимо предусматривать

расстояние для компенсации температурного удлинения. При невозможности установки

креплений на соединительной детали соседние детали закрепляют хомутами на расстояниях,

обеспечивающих удлинение соединительной детали.

Вертикальные участки трубопровода должны иметь крепления, устанавливаемые: под раструбом; на патрубках, используемых для присоединения к сети унитазов и трапов. На отводных трубах от гидрозатворов крепления не устанавливают.

Перед прокладкой трубопроводов и расстановкой креплений следует прочно закрепить к строительным конструкциям санитарные приборы, водосточные воронки и другие приемники сточных вод. Металлические соединительные детали должны иметь самостоятельные крепления, предотвращающие передачу нагрузок на трубы.

При сборке фланцевых соединений трубопроводов запрещается устранение перекоса фланцев путем неравномерного натягивания болтов и устранение зазоров между фланцами при помощи клиновых прокладок и шайб. При скрытой прокладке трубопроводов из полимерных материалов внутренняя поверхность борозд или каналов не должна иметь твердых острых выступов. При сборке резьбовых соединений должна быть соблюдена соосность металлических и пластмассовых деталей. Поверхность резьбы детали должна быть ровной, чистой и без заусенцев.

Монтаж внутренних сетей канализации и водостоков может выполняться как с использованием отдельных труб и соединительных деталей с креплением их по месту, так и с использованием укрупненных узлов, в том числе и смонтированных в санитарно-технических кабинах, с сопряжением стояков кабин межэтажными вставками. Монтаж трубопроводов следует вести по схеме «снизу вверх». При сборке раструбных соединений с уплотнительными кольцами выполняются следующие операции:

- очистка от загрязнения наружной поверхности гладкого конца детали или трубы и внутренней

поверхности раструба;

- очистка уплотнительного кольца от грязи и масел;

- укладка уплотнительного кольца в желобок раструба;

- смазка гладкого конца трубы или соединительной детали и уплотнительного кольца мыльным

раствором, глицерином или их смесью (применять для смазки солидол или другие

аналогичные смазки запрещается);

- введение гладкого конца в раструб до метки с обязательной проверкой качества сборки путем

собранных деталей относительно друг друга на угол до 45° с возвращением в монтажное

положение вручную.

Закрепление хомутов опор на стояках и отводящих трубопроводах следует производить после соединения их с санитарными приборами в проектном положении.

7. Электромонтажные работы

Электромонтажные работы должны быть выполнены согласно ведомости объемов работ и в соответствии с «СП . Проектирование и монтаж электроустановок жилых и общественных зданий», «Правилами устройства электроустановок (ПУЭ). Седьмое издание» (утв. Минтопэнерго РФ 06.10.1999), «СниП 3.05.06-85. Электротехнические устройства», государственных стандартов, технических условий и ведомственных нормативных документов, утвержденных в порядке, установленном СниП 1.01.01-82.

Приложение 1.  Конструкция, исполнение, способ установки, класс изоляции и степень защиты электрооборудования должны соответствовать номинальному напряжению сети и условиям окружающей среды. Основными потребителями энергии являются электронные устройства и электроосвещение. Принята электроустановка 0,4/0,23 кВ системы TN-C-S. Распределение электроэнергии на напряжении 0,4/0,23 кВ должно быть предусмотрено по радиальной схеме.

Монтаж электротехнических устройств, следует осуществлять на основе применения узлового и комплектно-блочного методов строительства, с установкой оборудования, поставляемого укрупненными узлами, не требующими при установке правки, резки, сверления или других подгоночных операций и регулировки. Следует применять нормокомплекты специальных инструментов по видам электромонтажных работ, а также механизмы и приспособления, предназначенные для этой цели.

Цветовое, цифровое и буквенное обозначение проводников в электроустановке должно выполняется в соответствии с указаниями, приведенными в проекте, и согласно требованиям ПУЭ и ГОСТ Р 50426 «Идентификация проводников по цветам или цифровым обозначениям». Утверждённые однолинейные схемы электроснабжения помещений должны быть вывешены на внутренних сторонах дверок шкафов. На питающих кабелях должны быть вывешены бирки с указанием марки, сечения и длины.

Разборные присоединения шин и жил проводов и кабелей к контактным выводам электрооборудования, установочным изделиям и шинопроводам должны удовлетворять требованиям ГОСТ . В местах присоединения жил проводов и кабелей следует предусматривать запас провода или кабеля, обеспечивающий возможность повторного присоединения. Места соединений и ответвлений должны быть доступны для осмотра и ремонта. Изоляция соединений и ответвлений должна быть равноценна изоляции жил соединяемых проводов и кабелей.

В местах соединений и ответвлений провода и кабели не должны испытывать механических усилий. Оконцевание жилы кабеля с бумажной пропитанной изоляцией следует выполнять уплотненной токоведущей арматурой (наконечниками), не допускающей вытекания кабельного пропиточного состава. Соединения и ответвления шин следует выполнять, как правило, неразборными (при помощи сварки). В местах, где требуется наличие разборных стыков, соединения шин должны быть выполнены болтами или сжимными плитами. Число разборных стыков должно быть минимальным.

При монтаже заземляющих устройств, следует соблюдать настоящие правила и требования ГОСТ 12.1.030-81. Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления при помощи отдельного ответвления. Последовательное включение в заземляющий или защитный проводник заземляемых или зануляемых частей электроустановки не допускается. Соединение заземляющих и нулевых защитных проводников должно быть выполнено: сваркой на магистралях, выполненных из строительных профилей; болтовыми соединениями – на магистралях, выполненных электромонтажными конструкциями; болтовыми соединениями или сваркой – при подсоединениях к электрооборудованию; пайкой или опрессовкой – в концевых заделках и соединительных муфтах на кабелях. Места соединения стыков после сварки должны быть окрашены. Контактные соединения в цепи заземления или зануления должны соответствовать классу 2 по ГОСТ .

Кабели прокладываются открыто, с креплением к строительным конструкциям, в пространстве над подвесными потолками, в стальных трубах в полах. Проходы кабелей через стены и перекрытия должны выполняться с соблюдением требований ПУЭ и СниП 3.05.06-85 «Электротехнические устройства» в отрезках металлических труб.

Для защиты от поражения электрическим током в случае повреждения изоляции, в проекте должны применяться следующие меры защиты при косвенном прикосновении: автоматическое отключение питания; дополнительная система уравнивания потенциалов.

Для обеспечения автоматического отключения питания должно быть предусмотрено соединение открытых проводящих частей с глухозаземленной нейтралью трансформатора (защитное зануление).

Для автоматического отключения питания должны применяться защитно-коммутационные аппараты, реагирующие на сверхтоки (автоматические выключатели) и реагирующие на дифференциальный ток (УЗО с номинальным отключающим дифференциальным током 30 мА.). УЗО используются, так же, для дополнительной защиты от прямого прикосновения. Выбор характеристик защитных аппаратов и параметров защитных (РЕ) проводников должен быть выполнен с учетом обеспечения нормированного времени отключения поврежденной цепи. Сечение заземляющих и защитных (РЕ) проводников должно соответствовать требованиям ПУЭ.

Электрические сети

Прокладка кабелей и проводов по установленным конструкциям осуществляется в системе кабель-каналов

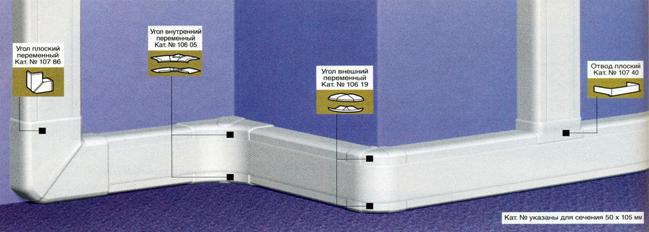

Кабель-канал

система построения кабельных трасс в жилых и общественных зданиях, обеспечивающая разделение сильных и слабых токов, и гарантирующая надежное соединение от распределительного щита до рабочего места. Система отвечает потребностям многофункциональных электроустановок, в которых применяются разные типы кабелей и большое количество электроустановочных изделий. В состав системы входят: кабель-каналы, крышки, несущие и разделительные перегородки, фиксаторы кабеля, накладки на стыки кабель-канала и стыки крышек, заглушки, плоские и внутренние/внешние углы, отводы. В качестве электроустановочных изделий (розетки и выключатели) применяются изделия состоящие из суппортов для монтажа модульного оборудования в комплекте с декоративными рамками, и модульных розеток и выключателей.

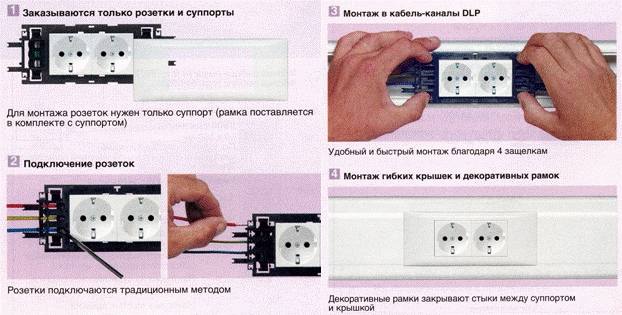

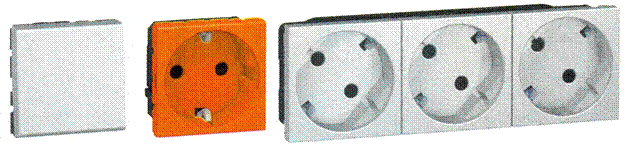

Суппорты монтируются в кабель-канал DLP- или эквивалент на защёлках, подключение проводов к розеткам осуществляется безвинтовыми зажимами.

Система общего освещения

Система общего освещения должна соответствовать действующим нормами и правилами (СниП «Естественное и искусственное освещение»), СанПиН 2.2.1/2.1. «Гигиенические требования к естественному, искусственному и совмещённому освежению жилых и общественных зданий», СП «Проектирование и монтаж электроустановок жилых и общественных зданий») и указана на планах освещения.

·  виды освещения – рабочее и аварийное (освещение безопасности и эвакуационное освещение);

·  источники света – люминесцентные лампы и лампы накаливания;

·  управление освещением – со щитков освещения и местное;

·  проводка – кабелями

Светильник ARS/R или эквивалент 4х18 мм.

Встраивается в подвесные потолки типа «Армстронг» или в подшивные потолки из гипсокартона. Конструкция представляет цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. Внутри корпуса установлена пускорегулирующая аппаратура. Оптическая часть – экранирующая решетка изготовленная из зеркального алюминия. Устанавливается в корпус скрытыми пружинками.

Светильник ARTIC или эквивалент 2х36 мм

Крепится непосредственно на потолок или стену, а так же подвес на скобах. Установка внутри помещения или снаружи под навесом. Конструкция представляет корпус серого цвета из полимерного материала. Съемная металлическая панель с пускорегулирующей аппаратурой. Оптическая часть – рассеиватель из полимерного материала.

8.Монтаж охранной сигнализации

8.1.Состав системы ОС

В качестве приемно-контрольных приборов применяются «Сигнал-20М» или эквивалент.

Кроме того, в состав системы входят:

•  блок питания «ББП-20» или эквивалент;

•  извещатели охранные магнитоконтактные «ИО102-2» или эквивалент «ПО 102-20» или эквивалент;

•  извещатели охранные оптико-электронные «Фотон-9» или эквивалент.

8.2. Основные технологические решения

•  Охранные извещатели включены в шлейфы сигнализации приборов «Сигнал-20М»- или эквивалент;

В процессе программирования (конфигурирования) системы обеспечивается необходимое разбиение на линии ПЦН и установка необходимых режимов работы с помощью пульта «С2000М».- или эквивалент

8.3. Монтаж ОС

К монтажу ОС необходимо применять только те приборы, на которые имеется техническая документация, а также сертификат соответствия нормативному документу, указанные в перечне разрешенных технических средств.

Извещатели должны размещаться в соответствии с руководящими документами, а также ин­струкцией по установке и паспортом на приборы и извещатели и согласно чертежам.

Установка приёмно – контрольного оборудования производится на стене, на высоте, удобной для обслуживания, 0,8 – 1,5 м от уровня пола в помещении с постоянным пребыванием дежурного персонала.
