8.3.1. Прокладка проводов и кабелей

Прокладку проводов и кабелей по стенам внутри охраняемых помещений производить на расстоянии не менее 0,1 м от потолка и на высоте не менее 2,2 от пола.

При прокладке проводов и кабелей на высоте не менее 2,2 м от пола надлежит защитить их от механических повреждений с помощью коробов.

Монтаж электропроводок технических средств сигнализации выполнить с учётом требова­ний РД, СниП 3.06.06-85 с последующей проверкой омического сопротивления изоляции с напряжением до 1000 В. Соединение и ответвление проводов и кабелей производится в соединительных и распределительных коробках.

8.3.2. Электропитание

Электропитание приёмно-контрольной аппаратуры предусматривается от сети переменного тока частотой (50± 1) Гц напряжением 220+10\-15%В (выполнить от ввода в помещение элек­тропитания по 1 категории (обеспечивает Заказчик). Также предусматривается автоматический переход на питание от встроенного аккумулятора 12В, 7А/ч при пропадании напряжения сети 220В, а при наличии напряжения сети – обеспечение их заряда. Время разряда аккумулятора (за­ряжённого до напряжения 13,2В) до напряжения 10 В при пропадании сети, не менее:

•  в дежурном режиме без внешней нагрузки – 24 ч;

•  при полной нагрузке – 4,5 ч.

8.3.3. Заземление технических средств сигнализации

Устройство заземления выполнить в соответствии с требованиями СниП 3.05.06-85. Зазем­ление приборов выполнить проводом с медными жилами сечением не менее 1,5 мм2.

8.4. Маркировка

Маркировка кабелей производится в местах подхода к приборам и оборудованию. Пары проводов и кабели шлейфов маркируются по номерам шлейфов. Маркировка должна быть изно­соустойчивой и легкочитаемой (бирки на проводах).

III. Требования к функциональным и качественным характеристикам материалов, используемых при выполнении работ:

№ п/п	Наименование материала	Функциональная, качественная, техническая характеристика материала
1	Шпатлевка универсальная	Характеристики продукта Цвет Белый Вяжущее Гипс Основная фракция 0,2 мм Расход сухой смеси на 1 м2 при слое 1 мм не более1 кг Минимальная толщина нанесения 0,5 мм Максимальная толщина нанесения 15 мм Максимальная толщина нанесения при частичном выравнивании 15 мм Жизнеспособность раствора Не менее 40 минут Проведение работ при температуре основания от +5°C до +25°С Марочная прочность М 50 Прочность на сжатие (через 28 суток) не менее 5 Мпа Прочность на изгиб (через 28 суток) не менее 1,5 Мпа Прочность сцепления с основанием (через 28 суток) 0,5 Мпа
2.	Водно-дисперсионная краска	Нанесение 1-2 слоя с промежуточной сушкой при 18-23° в течение 2 часов Температура поверхности, краски и воздуха в помещении должна быть не менее +5°С Относительная влажность воздуха ниже 80% Время высыхания от пыли не более 30 минут Плотность краски составляет около 1,4 кг/л
3.	Бетон М200 класс В15	ГОСТ СНиП
4.	Щебень марки 800	ГОСТ 8267—93 «Щебень и гравий из плотных горных пород для строительных работ» фракции 40-70мм
5.	Гипсокартонные листы влагостойкие	ГКЛ размеры: 2500х1200х12,5 мм Тип: стандартный Соответствие ГОСТ 6266-97. Группа: А. Прямая кромка. Разрушающая нагрузка, Н (кг с), не менее: - для продольных образцов: не менее 600 - для поперечных образцов: не менее 180 Прогиб, мм, не более: - для продольных образцов: не более 0,8мм - для поперечных образцов: не более 1,0мм Масса 1 кв. м листа, кг: не более 30 кг Группа горючести Г1 (по ГОСТ 30244), Группа воспламеняемости В3 (по ГОСТ 30402), Группа дымообразующей способности Д1 (по ГОСТ 12.1.044), Группа токсичности Т1 (по ГОСТ 12.1.044)
6.	Отливы	Оконный отлив из оцинкованной стали с полимерным покрытием цвет зеленый (цвет должен совпадать с уже установленными отливами) толщина стали 0,45-0,5 мм
7.	Теплоизоляционные маты «URSA» М11Ф или эквивалент	Теплопроводность при 25°C, Вт/мК, не более 0,042 Теплопроводность при 10°C, Вт/мК, не более 0,039 Сорбционная влажность за 72 часа, % по массе не более 5 Сжимаемость при нагрузке 2000 Па, % не более 90 Группа горючести НГ Паропроницаемость, мг/м ч Па не менее 0,70
8.	Грунтовка по металлу ГФ-021 или эквивалент	ГОСТ 25129 Цвет - красно-коричневая
9.	Эмаль ПФ-115 или эквивалент	ГОСТ 6465-76 Цвет - светло-серая
10	Грунтовка ХС-059 или эквивалент	ГОСТ Цвет - красно-коричневая
11	Поворотно-откидной механизм	Материал - металл Наклон створки (начиная с 1-2 мм) в четырех положениях и позволяет зафиксировать угол наклона на 45°, Ограничитель поворота до 90°
12.	Шкаф ПК-108 или эквивалент	Материал - металл Цвет: белый, размер 540мм х 650мм. х 230мм. Тип: встраиваемый, закрытый
13	Ступени	«Ступень угловая» 90º ГОСТ 8717.1-84 Ступень бетонная полнотелая 1000мм.×350мм.×170мм. ГОСТ 8717.1-84
14	Камни бортовые бетонные	ГОСТ 6665-91 "Камни бетонные и железобетонные бортовые" Размеры: 1000мм х 200мм х 80мм
15	Сетка плетеная с квадратными ячейками N 12	ГОСТ 5336-80 Материал - низкоуглеродистая проволока с круглым сечением, при этом проволока термически не обрабатывается Размер ячеек: 120мм х 120мм
16	Брусчатка бетонная	ГОСТ 'Плиты бетонные тротуарные' Тип –кирпичик Размеры: 150мм. х 300мм х 60мм.
17	Грунтовка	Удельный вес: 1,4 кг/л Средний расход: 1 л до 5 кв. м. однослойного покрытия. Температура работ ниже от +5 до +18° С Время высыхания и впитывания 3-4 часа (при t +25° C и влажности 65%).
18	Рубероид	ГОСТ Покрытие верха - тальк
19	Поликорбонат сотовый	Толщина - 16мм; Цвет – серый
20	Дверь 1220мм х 2275мм	Материал - Алюминий цвет - серая (под цвет оконных проемов)1220мм. х 2275мм. Рамы одностороние с армированием 69 мм. Створка дверная внутреняя односторонняя с наружным армированием Стеклопакет 32 мм Два контура уплотнения Изоляция шума по требованию ГОСТа не менее 26 дБ Класс профиля по приведенному сопротивлению теплопередаче -1(согласно ГОСТ )
21	Замок с роликом	Цвет: серебро Диаметр: 25 мм
22	Доводчик ТS 1000 или эквивалент	Сила закрывания 4 по EN 1154 C рычажной тягой с фиксатором с регулируемым углом фиксации в диапазоне от 70° до 15° Для дверей с упором, ширина створки до 1100 мм
23	Ручка - скоба	Длина ручки: 187 мм Межцентровое расстояние: 128 мм Высота: 40 мм
24	Кран шаровый муфтовый полнопроходной	ГОСТ , Диаметр 15 мм
25	Трубы металлполимерные	ГОСТ 31.121.42-84 Диаметр 20 мм
26	Трубы оцинкованные диаметром	ГОСТ 3262 Диаметр 50 мм
27	Кран шаровый	ГОСТ , Диаметр 50 мм
28	Кран Маевского	Материал корпуса латунь Тип присоединения резьба Среда вода, пар Способ управления ручной Вес, кг, не более 16 t мах, °С 130
29	Труба PN10- или эквивалент	ГОСТ Диаметр 63 мм.
30	Труба полиэтиленовая диаметр 110мм.	Гост 22689.2-89 Диаметр 110мм.
31	Отводы	Способ присоединение - раструбное Материал - полиэтилен  ГОСТ 22689.2-89 Вид - под углом 30° и 45° для диаметра 110 мм Вид - под углом 45° и 90° для диаметра 50 мм
32	Ревизия	ГОСТ 22689.2-89 Диаметр 110 мм. Материал - полиэтилен
33	Тройники	ГОСТ 22689.2-89 Материал - полиэтилен Вид - под углом 45° для диаметра 50мм и 110 мм
34	Хомут	ГОСТ Материал – металл Диаметр 110 мм Крепление - гайка
35	Светильник ARS/R - или эквивалент	Размеры: 595х595 мм, высота светильника – 77 мм Масса, не более: 4,7 кг Тип ламп и цоколя: люминесцентные G12 Количество ламп и мощность: 4х18 Вт
36	Светильник ARTIC - или эквивалент	Размеры: 158х1276 мм, высота светильника – 113 мм Масса, не более: 4,3 кг Тип ламп и цоколя: люминесцентные G12 Количество ламп и мощность: 2х36 Вт
37	Выключатели серии "Прима" - IP20, или эквивалент	1 клавишный А 16-051 Цвет – белый Размеры: 70мм х 70мм Для открытой проводки
38	Выключатели серии "Прима" - IP20, или эквивалент	2 клавишный А 16-007 Цвет – белый Размеры: 85мм х 85мм Для открытой проводки
39	Розетка Рондо или эквивалент	Цвет – белый Для открытой проводки Размеры: 115мм х 65мм
40	Кабель канал LEGRAND DLP. или эквивалент	Материал – поливинилхлорид Размеры: 50мм x 105мм.
41	Кабель каналы Элекор или эквивалент	Материал – поливинилхлорид Размеры: 25мм x 16мм.
42	Лампы FILLIPS - или эквивалент (согласно проекта «Силовое электрооборудование и электроосвещение»)	Тип - люминесцентная Мощность, 18 Вт Количество ламп и мощность: 4х18 Вт Цоколь: G12
43	Лампы FILLIPS - или эквивалент (согласно проекта «Силовое электрооборудование и электроосвещение»)	Тип - люминесцентная Мощность, 36 Вт Количество ламп и мощность: 2х36 Вт Цоколь: G12

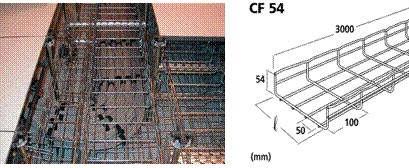

44	Лоток проволочный CF 54\300 или эквивалент
45	Соединитель EDRN или эквивалент Консоль настенного монтажа CU 300- или эквивалент Консоль крепления к потолку CSNC 300 или эквивалент
46	Перегородка разделительная СОТ 50мм. или эквивалент (согласно проекта «Силовое электрооборудование и электроосвещение»)	Материал - пластик
47	Пластина соединительная СЕ 40 или эквивалент (согласно проекта «Силовое электрооборудование и электроосвещение»)	Безвинтовая Размеры: 40 мм х10 мм
48	Кабель АВВГ или эквивалент	Тип - силовой медный нераспространяющий горение ГОСТ Размеры: 4 мм х120 мм
49	Кабель ВВГнг или эквивалент	Тип - двухжильный ГОСТ Размеры: 3 мм х1,5 мм, 3мм х 2,5 мм
50	Труба гофрированная	Материал – поливинилхлорид ГОСТ 15150 Диаметр 20 мм

Оборудование на монтаж охранной сигнализации
