хТА3 = хТА4 = хТА5 = 0,67 мОм.
Активное сопротивление болтовых контактных соединений
rк = 0,03 мОм, n = 4.
Автоматические выключатели типа «Электрон»
QF1, QF4:
Iном = 1000 А, rкв1 = r кв4 = 0,25 мОм;
xкв1 = х кв4 = 0,1 мОм;
QF2, QF3, QF5, QF6:
Iном = 400 А, rкв2 = rкв3 = rкв5 = rкв6 = 0,65 мОм;
xкв2 = х кв3 = xкв5 = х кв6 = 0,17 мОм;
QF7, QF8, QF9, QF10:
Iном = 200 А;
rкв7 = rкв8 = rкв9 = rкв10 = 1,1 мОм;
xкв7 = х кв8 = xкв9 = rкв10 = 0,5 мОм.
Синхронный двигатель СД
СДА : Р = 125 кВт; Uном = 380 В;

![]()
Асинхронные двигатели АД1 и АД2
А03-315М-6У3 : Р = 132 кВт, Iпуск/Iном = 7,0;
Uном = 380 В, Iном = 238,6 A, Mmax/Mном = bном = 2,6;
Mпуск/Mном = 1,6; Mmin/Mном = 0,8; cos jном = 0,9;
nс = 1000 об/мин; h = 93,5 %; sном = 1,7 %.
Комплексная нагрузка КН
Суммарная активная мощность составляет PS = 350 кВт, cos j = 0,8. В состав нагрузки входят асинхронные двигатели (АД), лампы накаливания (ЛН), преобразователи (П) в следующем соотношении: РАД = 175 кВт, РЛН = 35 кВт, РП = 140 кВт.

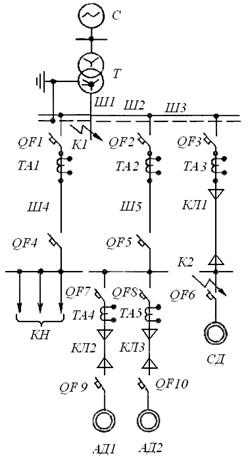

Рис. Л-2. Расчетная схема к примеру 2

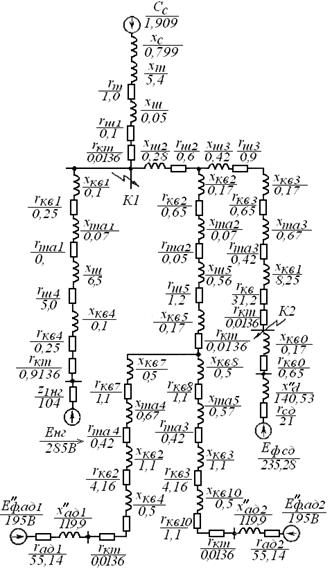

Рис. Л-3. Схема замещения к примеру 2
Расчет параметров схемы замещения (рис. Л-3)
Параметры схемы замещения прямой последовательности
Сопротивление системы (хс), рассчитанное по формуле [2], составит:
![]()
Активное (rт) и индуктивное (xt) сопротивления трансформаторов, рассчитанные по формулам [3], [4], составят:
![]()
![]()
Активное и индуктивное сопротивления шинопроводов:
Ш1: rш1 = 0,01×10 = 0,1 мОм; хш1 = 0,005×10 = 0,05 мОм;
Ш2: rш2 = 0,03×20 = 0,6 мОм; хш2 = 0,014×20 = 0,28 мОм;
Ш3: rш3 = 0,03×30 = 0,9 мОм; хш3 = 0,014×30 = 0,42 мОм;
Ш4: rш4 = 0,1×50 = 5,0 мОм; хш4 = 0,13×50 = 6,5 мОм;
Ш5: rш5 = 0,1×40 = 4,0 мОм; хш5 = 0,13×40 = 5,2 мОм.
Активное и индуктивное сопротивления кабельных линий:
КЛ1: r1кб1 = 0,208×150 = 31,2 мОм; х1кб1 = 0,055×150 = 8,25 мОм;
КЛ2, КЛ3: r1кб2 = r1кб3 = 0,208×20 = 4,16 мОм;
х1кб2 = х1кб2 = 0,055×20 = 1,1 мОм.
Расчет параметров АД1 и АД2:
принимая Рмх = 0,02×Рном; r1 = sном
= 0,017
получили:
![]()
![]()

![]()
![]()
![]()
![]()
Расчет параметров СД:
![]()
![]()
![]()
![]()
Расчет параметров комплексной нагрузки НГ
Параметры комплексной нагрузки определяют по кривым рис. З-2а прилож. З, при этом
![]()
![]()
или в именованных единицах:
![]()
Расчет токов трехфазного КЗ
Ток трехфазного КЗ в расчетной точке К1 без учета влияния электродвигателей и комплексной нагрузки:
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Необходимость учета влияния электродвигателей и комплексной нагрузки на ток при металлическом КЗ в точке К1:
больше, чем
поэтому асинхронные двигатели следует учитывать.
меньше, чем 0,01×36380 = 363,8 А, поэтому синхронный двигатель не следует учитывать.
![]()
больше, чем 0,01×36380 = 363,8 А, поэтому влияние комплексной нагрузки следует учитывать.
Таким образом, при расчете суммарного тока КЗ в точке К1 следует учитывать влияние асинхронных двигателей и комплексной нагрузки. Такой же вывод следует и при условии учета электрической дуги.
Расчет составляющей тока КЗ в точке К1 от комплексной нагрузки:
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Расчет составляющей тока КЗ в точке К1 от асинхронных двигателей:
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Ток трехфазного КЗ в расчетной точке К2 без учета влияния электродвигателей и комплексной нагрузки:
![]()
![]()
![]()
![]()
![]()
![]()
![]()
При определении минимального значения тока следует учесть влияние электрической дуги и увеличение активного сопротивления кабеля вследствие нагревания его током КЗ:
![]()
где rд – сопротивление дуги, определяемое в соответствии с рис. И-4 прилож. И, при этом lкб1S = 158 м; СJ – коэффициент, определяемый для tоткл = 0,6 с в соответствии с рис. Б-4 прилож. Б.
![]()
![]()
![]()
![]()
Таблица Л-2
Результаты расчета токов КЗ к примеру 2
Точка КЗ | Вид КЗ | Составляющие тока КЗ по ветвям | Максимальное значение тока КЗ, кА | Минимальное значение тока КЗ, кА | ||||
Iпо | iао | iуд | Iпо | iао | iуд | |||
К1 | К(3) | Т | 36,38 | 54,45 | 79,75 | 28,6 | 40,45 | 44,9 |
К1 | К(3) | НГ | 1,46 | 2,06 | 2,06 | 1,42 | 2,0 | 2,0 |
К1 | К(3) | АД | 2,21 | 3,12 | 3,84 | 2,16 | 3,05 | 3,05 |
К1 | К(3) | K1 | 40,24 | 59,9 | 85,65 | 32,37 | 45,76 | 50,68 |
К2 | К(3) | Т | 6,02 | 8,5 | 8,5 | 4,19 | 5,93 | 5,93 |
