Конечно, можно работать и одному: сначала наносить горизонтальные штрихи на какую-то часть стены (захватку) и тут же растушевывать вертикальными. Или же полностью покрывать всю стену краской в одном направлении, затем в другом, но тут, возможно, придется добавлять краску. При двойной растушевке пропусков неокрашенных мест не бывает.

Технология монтажа сборных перегородок:

Монтаж каркаса должен вестись на этапе отделочных работ, когда выполнены электромонтажные и сантехнические разводки, проложены коммуникаций приточно-вытяжной вентиляции. Сборные перегородки можно монтировать непосредственно по перекрытию или по выполненной подготовке под чистые полы.

На месте установки перегородки проводятся разметочные линии, с указанием места расположения стоечных профилей и дверных проемов. С помощью отвеса план расположения перегородки переносится на прилегающие стены и потолок. Такая разметка облегчает процесс монтажа перегородки и исключает вертикальные перекосы конструкции.

На направляющие профили ПН и стоечные профили ПС, примыкающие к ограждающим конструкциям или друг к другу (при устройстве двойного каркаса), наклеивается уплотнительная лента или герметик.

В соответствии с разметкой подгоняются по длине, устанавливаются и закрепляются направляющие профили к полу дюбелями с требуемым шагом. Для этого с помощью перфоратора сквозь профиль сверлятся в основании пола отверстия диаметром 6 мм и глубиной 40...60 мм.

Верхние направляющие профили собираются без крепления, выравниваются уровнем и только после этого закрепляются дюбелями.

Шаг крепления направляющих профилей к полу, потолку и примыкающих к стенам или колоннам, не более 100 см, но не менее трех креплений на один профиль. Крайние крепежные дюбели должны монтироваться не дальше 50 см от конца профиля.

По отвесу в направляющие профили устанавливаются стоечные профили с шагом 600 мм. Их открытая сторона должна смотреть в направлении монтажа. Сначала стойки вставляются в нижний, а затем в верхний направляющий профиль. Стойка должна входить в направляющий профиль с легким нажимом на глубину не менее 20 мм, при этом высота стойки должна быть на 10мм меньше высоты помещения. Соединение профилей друг с другом осуществляется при помощи шурупов-саморезов или методом просечки с отгибом, при котором используется специальный просекатель.

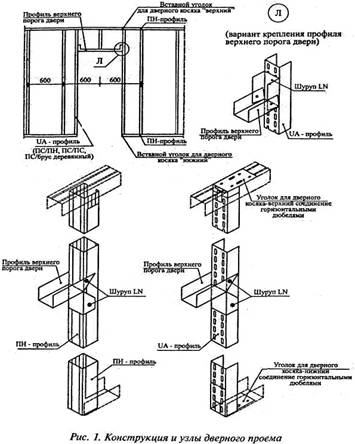

Дверные коробки должны устанавливаться одновременно с монтажом каркаса. Стоечные профили, ограничивающие дверной проем, устанавливаются на всю высоту перегородки независимо от размера шага стоек. Перед установкой стойка, со стороны которой будут находиться дверные петли, усиливается. Для этого в нее вставляется на всю длину деревянный брусок такого же сечения или соединяется с помощью шурупов с одноразмерным направляющим профилем таким образом, чтобы получилось коробчатое сечение. Конструкция каркаса дверного проема показана на рис. 1.

Из направляющего профиля монтируется перемычка, ограничивающая высоту дверного проема, которая прочно крепится к стойкам. После этого над дверным проемом устанавливаются промежуточные стойки с сохранением шага горизонтальных стоек. Это необходимо для того, чтобы вертикальный стыковочный шов ГКЛ попал над дверным проемом.

Такая конструкция снижает вероятность образования трещин в швах.

Конструкция типового узла дверной коробки имеет одно принципиальное замечание.

Шуруп, который крепит дверную стойку к проему, на чертеже ввинчивается со стороны проема через дверную коробку и в этом варианте будет заметен.

Поэтому шуруп по дереву лучше устанавливать через деревянный брус.

Для этого брус просверливается дважды под крепеж.

Первый раз на всю толщину бруса под диаметр резьбы, второй - на 1/3 часть бруса под диаметр его головки. Это позволит избежать видимых следов установки крепежных шурупов с лицевой стороны дверной коробки.

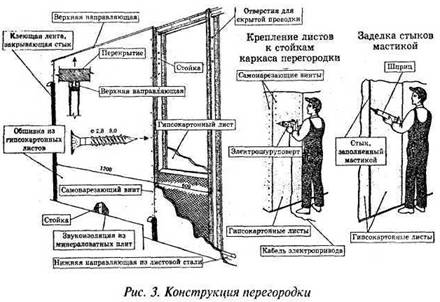

После установки каркаса ведется монтаж ГКЛ или ГВЛ с одной стороны.

Установка и крепление листов производится по той же технологии, что и при облицовке стен по каркасу.

Все горизонтальные стыки выполняются в разбежку, они опираются на перемычки из направляющего профиля.

Головки шурупов должны быть утоплены на I мм с обязательным последующим шпаклеванием.

Ввинчивание шурупов производится в центре, по линии разметки в виде звездочки, и по краям на расстоянии не менее 10 мм от ребра листа.

Монтаж листов необходимо производить последовательно в одном направлении.

Это обеспечивает установку шурупов, закрепляющих предыдущий лист, ближе к стенке профиля, и при креплении следующего листа ввинчиваемый шуруп не будет отгибать внутрь полку профиля.

После облицовки одной стороны каркаса проводится монтаж электропроводки.

Кабели размещают перпендикулярно стойкам, для чего в них имеются три пары отверстий. При необходимости допускается проделывание дополнительных отверстий. Запрещается проводка кабелей в полости стоечных профилей во избежание их повреждения шурупами.

После этого в закрепленных листах вырезаются отверстия под монтажные коробки розеток, выключателей и выводятся провода наружу. Для гипсокартонных листов выпускается специальная фурнитура. Места установки определяются проектом, как правило, розетки устанавливаются на высоте 20...25 см от уровня чистого пола, выключасм, как наиболее удобное для руки. Розетки и выключатели не должны располагаться напротив друг друга с двух сторон листа одной перегородки. В целях пожарной безопасности и звукоизоляции они смещаются относительно друг друга не менее чем на 20 см.

Затем производится укладка в пространство между стоечными профилями звукоизоляционного материала, который при необходимости может приклеиваться к смонтированному листу гипсокартона. После выполнения электротехнических и изоляционных работ ведется монтаж ГКЛ с другой стороны каркаса.

Технология монтажа подвесного потолка типа Армстронг или эквивалент:

Основные технологические операции:

-  замер и обозначение осей;

-  перенос отметок потолка на стены;

-  разметка системы освещения и потолка от осей;

-  фиксация уголков;

-  установка подвесов;

-  крепление профилей (основных, поперечных, продольных);

-  монтаж гипсокартона (заполнение ячеек каркаса плитами);

-  укладка звуко - и теплоизоляции;

-  фиксация вентиляции и светильников проходит по мере необходимости в процессе монтирования.

Материалы для подвесного потока:

Нам понадобится угловой профиль который крепится по всему периметру помещения, где устанавливается подвесной потолок. Так-же угловой профиль крепится на все другие конструкции помещения к которым примыкает подвесной потолок, допустим колонны. Основные направляющие - Т-образный профиль длинной 3,6 метра, и поперечные направляющие - также Т-образные профиля длинной 120 см. и 60 см. Подвеска нужной длинны (в зависимости на сколько опускается потолок), которой мы будем крепить подвесной потолок к основному перекрытию.

Также нам нужны шурупы или дюбеля (в зависимости от того какие стены и потолок) для крепления периметра к стенам и подвески к перекрытию.

Ну и последнее - это сами плиты подвесного потолка.

Монтаж подвесного потока: подробное описание:

Начинаем с отбивки горизонтального уровня по периметру всего помещения, на том месте где должен быть подвесной потолок, это можно сделать с помощью нивелира, лазерного или водяного уровня. Когда уровень отмечен крепим по этой линии, по периметру всего помещения угловой профиль, делая крепления примерно через каждые 50 сантиметров. На углах зарезаем угловой профиль под 45 градусов, на прямых участках просто под 90 градусов и подводим друг к другу стык в стык, делая крепление на каждом конце. Резать угловой профиль можно ножницами или ножовкой по металлу, главное не поцарапать и не погнуть поверхность которая будет видна.

Тут надо оговориться, что вариантов подвешивания и сборки профилей подвесного потолка может быть несколько, в зависимости от конкретного помещения, схемы сборки, конкретных требований, условий и так далее. Мы постараемся описать только основной принцип сборки, так скажем самого стандартного варианта.

Также перед началом монтажа подвесного потолка рекомендуем набросать небольшую схему-план помещения и соответственно схему подвесного потолка, чтобы сделать потолок симметричным относительно всего помещения.

Когда весь периметр установлен переходим к подвешиванию основных направляющих подвесного потолка. Основной (3,6 метра) Т-образный профиль подвешиваем с шагом 120 сантиметров и соответственно отступив от стены 120 сантиметров, края должны лежать на периметре, который мы прикрепили к стенам. Начинать надо от одной стены, что-бы совпали крепления для поперечных направляющих. Крепления к основному перекрытию распологаем не реже чем через 1 метр. Если помещение больше чем 3,6 метра стыкуем профиля между собой, на них предусмотрен специальный замок. Когда таким образом подвешены основные направляющие подвесного потолка берём поперечный Т-образный профиль длиной 120 сантиметров и вставляем его в замки, между основными направляющими, с шагом 60 сантиметров. У стен поперечные направляющие (120 см.) одним концом вставляем в основной профиль, а вторым ложим на периметр. И последний этап сборки каркаса подвесного потолка это установка поперечных направляющих длинной 60 сантиметров, их вставляем перпендикулярно и между направляющих длинной 120 сантиметров. Таким образом, по всему потолку у нас должны получиться ячейки 60 на 60 сантиметров.

Схема монтажа подвесного потолка:

Хотя в некоторых вариантах делают ячейки 120 на 60 см. или комбинируют 120 на 60 и 60 на 60, но это частные варианты, которые мы не рассматриваем.

Когда закончен монтаж каркаса подвесного потолка, его надо выровнить в одну плоскость, которую образует уровень периметра. Делается это с помощью регулирования вверх-вниз подвеки, на которых закреплены основные направляющие.

Теперь можно переходить к укладки самих плит подвесного потолка. В целые ячейки укладываем целые плиты, там, где необходимо, подрезаем по нужному размеру.

Режем плиты по ровной линейке, ножом с токим лезвием.

При укладке плит важно обратить внимание на рисунок, чтобы он совпадал по направлению.

Также желательно, чтобы все плиты подвесного потолка были с одной партии, иначе может отличаться оттенок.

Укладку необходимо производить, стараясь не испачкать лицевую поверхность, потом её сложно очистить.

3. Требования к качеству материалов: применяемые материалы должны сопровождаться соответствующими сертификатами при поставке (доставке на объект), пройти входной контроль Заказчика, быть исправными, их характеристики должны строго соответствовать характеристикам материалов, перечисленных в ведомости объёмов работ.

Подрядчик обязан использовать на объекте материалы и конструкции, имеющие соответствующие сертификаты качества и другие документы, удостоверяющие их качество и прошедшие входной контроль.

Качественные характеристики материалов

№	Материал	Качественные характеристики
1	Гипсокартонные листы	Кнауф или эквивалент Тип кромки: прямая Группа: А Прямоугольный элемент, который состоит из двух слоев специального картона с прослойкой из гипсового теста с армирующими добавками, при этом боковые кромки полосы зафальцовываются краями картона (лицевого слоя). Материал формирования сердечника: гипсовое вяжущее Г4 по ГОСТ 125-79. Размеры: длина 2500 мм, ширина 1200 мм и толщина 12 мм и 14 мм Соответствие ГОСТ Р 6266-97: наличие Винты самонарезающие в комплекте
2	Керамическая плитка для стен и пола	Соответствуют требованиям ГОСТ Р 6141-91 Водопоглащение не более 24% Предел прочности при изгибе 15 МПа Твердость поверхности (по Моосу) - не менее 5 класса Поверхность: для стен - матовая глазурь, для пола – с антискользящей обработкой поверхности, цвет согласовать с Заказчиком Размеры: не менее чем 40х40 см, толщина не менее 4 мм Морозостойкость: не менее 100 циклов
3	Трубы	Материал: из многослойного металлополимера. диаметр: 26 мм
4	Линолеум	Tarkett Force или эквивалент Класс износостойкости: коммерческий (33) Общая толщина (мм.), не менее: 2.5 Толщина защитного слоя (мм.), не менее: 0.6 Уменьшение толщины на истирание, г/м2: не более 12 Абсолютная остаточная деформация, мм, не менее (ГОСТ 115529): 0.22 Абсолютная остаточная деформация, мм, не менее (EN 433): 0.25 Стабильность линейных размеров, %, не более (ГОСТ 11529): 0.01 Группа горючести: Г4 Группа воспламеняемости: В3 Группа распространения пламени: РП2 Группа дымообразующей способности: Д3 Группа токсичности продуктов горения: Т2 Сопротивление к скольжению (DIN 51130): 0 Удельное поверхностное электрическое сопротивление, Ом, не более (EN 1081): 0 Электросопротивление, Кв (ЕN 1815): не более 2 Цветостоустойчивость (ЕN 434): не менее 6 Устойчивость к воздействию химических соединений (ЕN 423): наличие След от роликов кресел (EN 425): высокая устойчивость След от ножек мебели (EN 424): высокая устойчивость
5	Подвесной потолок (комплект)	Армстронг Оазис или эквивалент Тип кромки минеральной плиты: плита с ровными краями, устанавливается в подвесную систему шириной 24 мм Размер потолочных плит: 400х400 мм каждая Цвет подвесной системы: согласовать с Заказчиком Качественные характеристики минеральных плит: Звукопоглощение: преобразование звуковой энергии в тепловую при прохождении через материал или при резонировании воздуха: не менее 0.65 Звукоизоляция: изменение звука при его передаче между соседними помещениями с общей потолочной пазухой не менее 35 дБ Светоотражение: количество отраженного поверхностью света: не менее 85 % Влагостойкость: способность плит функционировать без провисания: на 100% Возможность периодического мытья влажной тканью или губкой, смоченной в растворе мягкого мыла: наличие Антимикробная обработка: против микробов, грибка, плесени: наличие Качественные характеристики подвесных систем: Цвет: металлик (согласовать с Заказчиком) Размеры лицевой поверхности: 24 мм. Тип профиля: скрытая подвесная система, Тип замка: латунный замок повышенной прочности.
6	Душевая кабина	POLAR 412 или Радимир или эквивалент Размеры не менее 1000х1000х2150 мм С пластиковым поддоном глубиной не менее 40 см Комплектация: верхний свет, вентилятор, верхний душ, двухрежимные спинные гидромассажные форсунки, душевой комплект с многорежимной душевой лейкой, полочка с ограничителем, высокий поддон, сиденье, декоративная подсветка 220В
