Ориентировочные скорости движения воздуха
в системах естественной вентиляции
Элементы вентиляционной системы | Скорость, v, м/с |
Вытяжные шахты Горизонтальные каналы Вертикальные каналы: 1 – 3 этажи 4 – 6 этажи 7 – 9 этажи Вентиляционные решетки | 1,0 – 1,5 0,5 - 1,0 0,8 – 0,9 0,7 – 0,8 0,5 – 0,6 0,5 - 1,0 |
Таблица 23
Решетки вентиляционные регулируемые РВ
Обозначение | Размеры, мм | Живое сечение, м2 | Масса, кг |
РВ-1 | 150х150 | 0,00925 | 0,86 |
РВ-2 | 250х250 | 0,01613 | 1,74 |
ЛИТЕРАТУРА
1. СНиП . Строительные нормы и правила. Тепловая защита зданий. - М.: Госстрой России, 20с.
2. СНиП . Строительные нормы и правила. Строительная климатология. - М.: Госстрой России, 20с.
3. СП .Свод правил по проектированию и строительству. Проектирование тепловой защиты зданий.-М.: Госстрой России, 2001. -8с.
4. СНиП . Строительные нормы и правила. Отопление, вентиляция и кондиционирование. - М.: Госстрой России, 20с.
5. СП . Свод правил по проектированию и строительству. Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб. - М.: НИИМосстрой, 1999.-43 с.
6. СНиП . Строительные нормы и правила. Здания жилые многоэтажные. - М.: Госстрой России, 20с.
7. ГОСТ . Здания жилые и общественные. Параметры микроклимата в помещениях. - М.: Госстрой России, ГУП ЦПП, 19с.
8. Справочное пособие к СНиП. Отопление и вентиляция жилых зданий. –М.: ЦНИИЭП инженерного оборудования.
9. СНиП 11-3-79**. Строительная теплотехника. –М.:Госстрой России, 1995.
Приложение 1
Форма таблицы результатов теплотехнического расчета
№ | Наименование ограждающей конструкции | R, м2·°С/Вт | K=1/R Вт/ м2·°С |
1 | Наружная стена | ||
2 | Пол, потолок | ||
3 | Окна, балконные двери | ||
4 | Наружная дверь |
Форма таблицы для расчета потерь тепла
Помещение | Ограждение | Добавки |
|
|
|
|
| ||||||
№ Назначение | Наименование | Ориентация | а, м | в, h м | А, м² | K Вт/м2°С | На стороны света | На врыва-ние | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
=∑
-Форма таблицы гидравлического расчета трубопроводов водяного отопления
№ уч. | Q Вт | G кг/ч | d мм | I м | R Па/м | Rl Па | W м/с | Pд Па | Σζ - | Z Па | Rl+Z Па | Коэффициенты местных сопротивлений (к. м.с.) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |

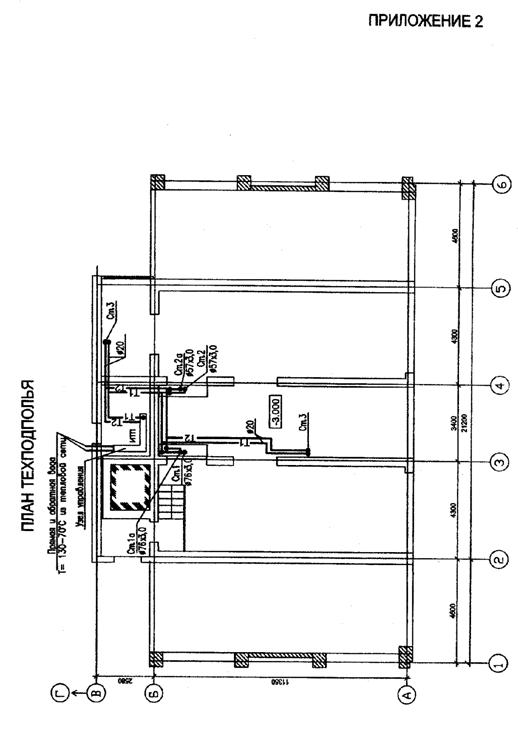

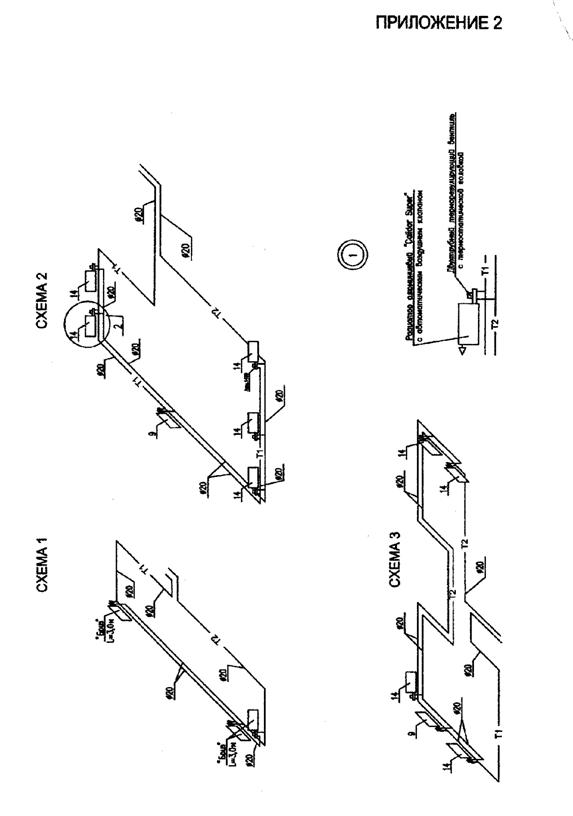

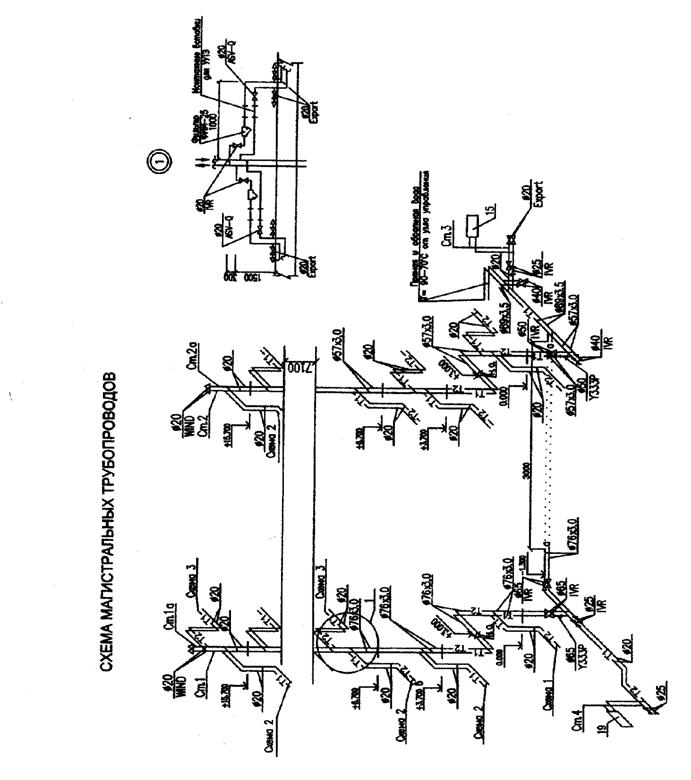

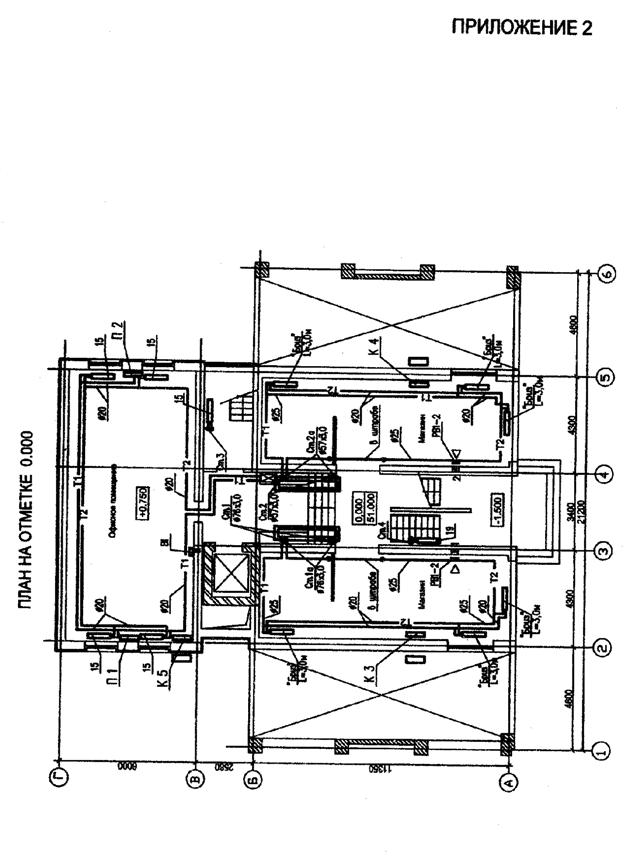

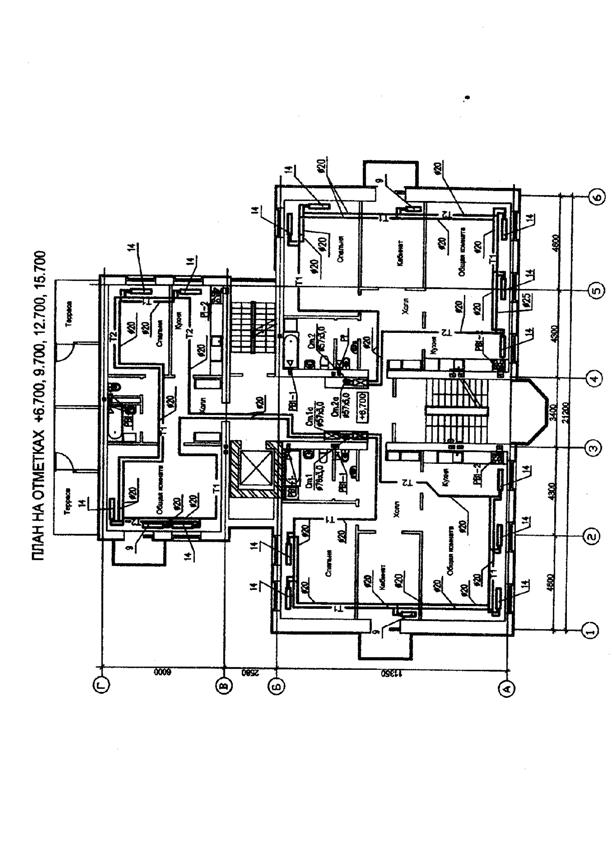

ПРИЛОЖЕНИЯ 2
ПРИЛОЖЕНИЕ 2
|
