Строение тканей простых переплетений (стр. 4 )

Рассыпную проборку основных нитей в ремизки производят следующим образом. Число ремизок в зависимости от плотности ткани по основе принимают равным 2, 3 и более раппортам по основе. Далее число ремизок делят на число частей, равное раппорту по основе. Про­борка нитей основы осуществляется сначала в первые ремизки каждой части, затем во вторые ремизки и т. д.

При выработке ткани с Ro = 2 число ремизок может быть равно 4, 6, 8 и т. д. При использовании 6 ремизок первую нить основы пробирают в глазок галева первой ремизки, вторую – в глазок галева четвертой ремизки, третью – в глазок галева второй ремизки и далее, как показано на рис. 1.5б.

Таким образом, при рассыпной проборке в случае увеличения числа ремизок по сравнению с раппортом по основе в три раза в три рядом расположенные ремизки пробираются одинаково пере­плетающиеся нити.

Поэтому эти три ремизки при зевообразовании одновременно будут подниматься и опускаться. Если их соединить, то тогда ткань можно вырабатывать на станке с использованием двух кулачков.

Если в раппорте по основе встречаются одинаково переплетающиеся нити, то применяют проборку с уменьшенным числом ремизок по сравнению с раппортом по основе.

Наиболее распространенными проборками такого вида являются следующие:

Обратная простая проборка (рис. 1.4в), сущность которой заключается в том, что нити основы пробираются по порядку с первой ремизки до последней и в обратном порядке с предпоследней до второй. Далее порядок проборки повторяется. Число ремизок в заправке равно числу разнопереплетающихся нитей основы в раппорте переплетения.

Обратная двойная проборка (рис. 1.4г), являющаяся разновидностью обратной простой проборки, отличается от последней тем, что в первую и последнюю ремизки пробираются две одина­ково переплетающиеся рядом расположенные нити основы: поэтому при обратной двойной проборке в каждую ремизку пробирают из раппорта по две нити основы. Тем самым обеспечиваются равномерная плотность галев на всех ремизках и практически одновременный износ ремизок. Число ремизок:

np = Rо/2.

Обратную проборку используют при выработке тканей с симметричным продольным рисунком.

Сводная проборка применяется при выработке тканей с использованием двух или более переплетений различных видов. Ремизки в этом случае делят на своды (группы), содержащие различное или одинаковое число ремизок. Число сводов в заправке равно числу применяемых в ткани переплетений различных видов.

Различают сводно-прерывную и сводно-непрерывную проборки. При сводно-прерывной проборке (рис. 1.4д) основные нити пробираются сначала в один свод, а затем в другой. При сводно-непрерывной проборке (рис. 1.4е) нити основы пробирают в зависимости от чередования нитей соответствующих переплетений то в один свод, то в другой.

Сводно-прерывную проборку используют при выработке тканей с продольными полосами, созданными переплетениями различных видов. На рис. 1.4д указаны два свода, следовательно на ткани имеются две полосы, выработанные переплетениями различных видов. Раппорт по основе в переплетении первой полосы Ко1 = 3, повторяется по ширине полосы три раза. Раппорт по основе в переплетении второй полосы Ко2 = 4, повторяется по ширине полосы два раза. Следовательно, в этом случае число ремизок равно сумме раппортов по основе переплетений полос, т. е. np = Ro1 + Ro2, а раппорт проборки равен раппорту по основе, т. е. r = Rо. Число ремизок в каждом своде зависит от вида переплетения полос и вида проборки основных нитей для каждой полосы. При рядовой про­борке основных нитей каждой полосы число ремизок в своде полосы равно раппорту по основе переплетения полосы, а общее число ремизок в заправке равно сумме раппортов по основе переплетений полос, т. е.

np = Ro1 + Ro2 + … + Rоi.

При использовании в сводах проборок различных видов число ремизок для каждой полосы и общее число ремизок в заправке определяются с учетом особенностей применяемых проборок.

Сводно-непрерывную проборку используют в том случае, если в ткани нити основы переплетения одного вида располагаются между нитями основы переплетения другого вида. На рис. 1.4е изображена схема сводно-непрерывной проборки с двумя сводами. Для выработки ткани использованы два вида переплетения. Каждая нить переплетения одного вида располагается между нитями переплетения другого вида (нити основы через одну пробираются то в первый, то во второй свод). Следовательно, при сводно-непрерывной проборке и при рядовой проборке в каждом своде число ремизок в заправке можно определить как сумму раппортов по основе использованных переплетений:

nP = Ro1 + Ro2.

Раппорт сводно-непрерывной проборки для многих тканей можно определить как произведение наименьшего общего кратного раппортов по основе использованных переплетений и суммы чередования нитей основы переплетений каждого вида. Для показанной на рис. 1.4е проборки:

r = 6×(1+1) = 12.

Проборка по рисунку применяется в том случае, когда в раппорте переплетения имеются одинаково переплетающиеся нити. Последние пробираются в одну и ту же ремизку. Число ремизок в заправке равно числу разнопереплетающихся нитей основы в раппорте переплетения (рис. 1.4ж).

Проборки основных нитей, имеющие уменьшенное число ремизок по сравнению с раппортом переплетения по основе, характеризуются следующими недостатками: неравномерным в боль­шинстве случаев числом галев на ремизках и, как следствие, неравномерной нагрузкой на ремизки, что приводит к неравномерному износу галев; сложностью пробирания нитей основы в ремизки и обслуживания станка.

1.7. Проборка основных нитей в зуб берда

Бердо на ткацком станке предназначено для прибоя уточных нитей к опушке ткани и равномерного распределения основных нитей по ширине заправки ткани. Берда различаются по номерам.

Номером берда считается число зубьев на 10 сантиметров. Номером берда и числом нитей, пробираемых в зуб берда, определяется плотность ткани по основе. В текстильной промышленности в основном используют берда, которые выпускаются в соответствии с ГОСТом.

Согласно ГОСТам для различных отраслей текстильной промышленности используются следующие номера берд:

§  в хлопчатобумажной – N60 ¸ N210, кратно 5;

§  в шелковой – N70 ¸ N240, кратно 5;

§  в камвольной шерстяной – N66¸N130, кратно 2;

§  в суконной шерстяной – N22 ¸ N 48, кратно 1.

Примечание: по специальным заказам могут изготавливаться любые номера берд.

В зуб берда нити основы пробираются чаще всего по 2 или 3 нити, для малоплотных тканей – по 1 нити, для тканей с высокой плотностью по основе – по 4 и более нитей.

После определения номера берда рассчитывают коэффициент заполнения Кз узлом промежутка между пластинами зубьев берда, который влияет на обрывность основных нитей при выработке ткани на ткацком станке. Если Кз > 1, то прохождение узла через бердо затруднительно и необходимо изменить номер берда (увеличивая число нитей, пробираемых в зуб берда) с тем, чтобы Кз < 1.

ТЕМА 2. ТЕОРИЯ СТРОЕНИЯ, ОСОБЕННОСТИ ЗАПРАВКИ И ИЗГОТОВЛЕНИЯ ТКАНЕЙ ГЛАВНЫХ ПЕРЕПЛЕТЕНИЙ

2.1.  Теория строения и классификация тканей главных переплетений

Главными называются переплетения, в которых каждая нить перекрывает одну или перекрывается только одной нитью противоположной системы, т. е. каждая нить основы и утка в пределах раппорта имеет одно основное nFo = 1 и nFу = R – 1 уточных перекрытий или nFo = R – 1 основных и одно уточное перекрытие nFу = 1.

В случае, когда nFo = 1 и nFу = R – 1, на поверхности ткани преобладают уточные перекрытия и ткань имеет плотность нитей по утку больше, чем плотность ткани по основе Ру > Ро. Если же nFу = 1и nFo = R – 1, то на поверхности ткани преобладают основные перекрытия и ткань имеет плотность нитей по основе больше, чем плотность ткани по утку Ро > Ру.

Для каждого главного переплетения в пределах раппорта сдвиг S –величина постоянная.

В главных переплетениях раппорт по основе равен раппорту по утку, т. е. Rо = Rу = R.

К главным переплетениям относятся полотняное, саржевое, сатиновое и атласное.

2.2. Полотняное переплетение

Полотняное переплетение является наиболее простым и самым распространенным переплетением.

Характеристика тканей полотняного переплетения:

§  Rо = Rу = R = 2;

§  Sо = Sу = ±1;

§  число основных и уточных нитей с лицевой и изнаночной стороны одинаковое;

§  если То = Ту и Ро = Ру, то ткань будет иметь квадратное строение;

§  если Ро > Ру, то основные перекрытия в ткани длиннее, и наоборот. Соответственно на поверхности ткани получаются поперечные или продольные рубчики.

Особенности заправки и выработки тканей полотняного переплетения

Внешний вид и свойства тканей полотняного переплетения зависят от технологических параметров заправки и выработки ткани на станке (натяжение основных и уточных нитей, величина заступа, размер зева по высоте и глубине, положение скала относительно грудницы, установка шпаруток по высоте и ширине).

§  Число ремиз для выработки полотняного переплетения определяется с учетом допустимой нормы плотности галев на ремизках. Теоретически требуются две ремизки, но на двух ремизках вырабатываются ткани с небольшой плотностью по основе (примерно 18 н/см – ткани типа марли). Ткани с Ро до 60 н/см вырабатываются с использованием 4-х или 6-ти ремизок, ткани с Ро более 60 н/см – на 8-ми ремизках). Например, если необходимо выработать ткань полотняного переплетения с Pо = 80 н/см, принимаем для данной ткани 8 ремизок.

§  Проборку основных нитей в ремиз используют рядовую или рассыпную (рис. 2.1), но при nр = 4 и более целесообразнее использовать рассыпную, так как при данной проборке уменьшается трение между ремизами, основными нитями и, следовательно, уменьшается обрывность основы.

§  Число нитей, пробираемых в зуб берда, – чаще всего 2, более плотных – 3, а в отдельных случаях – 4 или 1 (с малой Ро).

§  С увеличением числа нитей, пробираемых в зуб берда, снижается номер берда, т. е. увеличивается пространство между зубьями, а обрывность основных нитей снижается, но при этом снижается равномерность распределения нитей основы в ткани.

§  Скало располагают на 10–30 мм выше уровня грудницы. При выработке очень плотных тканей для лучшего прибоя уточной нити к опушке ткани устанавливают разнонатянутый зев и увеличивают величину заправочного натяжения и заступа.

§  Для увеличения натяжения основных нитей в момент прибоя и уменьшения величины прибойной полоски устанавливают многоскальные устройства, а для облегчения прибоя применяют также ценовые уплотнители.

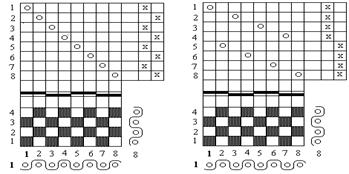

Рис. 2.1. Заправочные рисунки ткани полотняного переплетения с использованием рядовой и рассыпной проборки основных нитей в ремиз

Внешний вид и свойства тканей полотняного переплетения зависят от многих факторов:

§  вид используемого сырья в основе и утке ткани;

§  направление и величина крутки нитей и их диаметр;

§  использование нитей различного направления крутки позволяет получить на поверхности ткани рисунок в виде продольных полос, клеток и квадратов (пологая крутка, креповая, муслиновая);

§  использование нитей креповой крутки (от 800 до 2,5 тысяч кручений на метр и более) позволяет получить крепированную зернистую поверхность ткани полотняного переплетения (крепдешин, креп-жоржет);

§  использование цветных нитей в основе или утке позволяет получить цветной рисунок в виде полос, клеток и квадратов.

Ассортимент тканей, вырабатываемых полотняным переплетением

Полотняное переплетение широко используется для выработки тканей во всех отраслях текстильной промышленности:

х/б ткани – миткаль (разновидность миткаля в крашеном и набивном виде – ситец), бязь (для бельевых, плательных, рубашечных и т. д. тканей), бельевые и плательные ткани (батист, маркизет, фланель, поплин, тафта и т. д.), рубашечные (трувиль, зефир), одежные (репс, палатка);

льняные ткани: холст различных артикулов, полотно льняное различного назначения, брезенты и т. д.;

шелковые ткани: крепдешин, креп-жоржет, креп-шифон, полотно, поплин, маркизет и т. д.;

шерстяные ткани: муслин, сукно мундирное и т. д.

2.3. Саржевое переплетение

Особенностью саржевого переплетения является порядок расположения основных и уточных перекрытий, по которому первая нить основы перекрывает первую нить утка, вторая нить основы перекрывает вторую и т. д. Такой способ переплетения образует на ткани наклонные линии – диагонали, идущие под углом ≈ 450 снизу слева вверх направо.

Характеристика тканей саржевого переплетения:

§  Rо = Rу = R = nFo + nFу ≥3.

§  S о= S у = S = ±1.

§  Данное переплетение обозначается дробью, в числителе которой – число основных перекрытий в раппорте переплетения, а в знаменателе – число уточных nFo /nFу.

§  Если nFo = 1, то nFу = R – 1 – на поверхности ткани преобладают уточные перекрытия и саржа называется уточной. Для данной саржи обычно Ру > Ро. Уточные саржи: 1/2, 1/3, 1/4 и т. д. (рис. 2.2).

§  Если nFу =1, то nFo = R - 1 – на поверхности ткани преобладают основные перекрытия и саржа называется основной. Для данной саржи обычно Ро > Ру. Основные саржи: 2/1, 3/1, 4/1 и т. д.

1	о							х
2		о							х
3			о							х
4				о							х
5					о							х
								1	2	3	4	5
5
4
3
2
1
	1	2	3	4	5

Рис. 2.2. Заправочный рисунок переплетения – уточная саржа 1/4
