Строение тканей простых переплетений (стр. 9 )

3.  Технология ткацкого рисунка, теории переплетений, патронирование / [и др.]. – М.: МТИ, 1986. – 329 с.

4.  Мартынова, практикум по строению и проектированию тканей: учеб. пособие для вузов / , . – М.: Легкая индустрия, 1976. – 296 с.

Вопросы для повторения по теме «Анализ образцов тканей саржевого переплетения»:

1.  Параметры саржевого переплетения.

2.  Какая саржа называется уточной?

3.  Какая взаимосвязь между Ру и Ро для данной саржи?

4.  Какой рисунок может быть образован на поверхности тканей саржевого переплетения?

5.  Какую проборку основных нитей в ремиз применяют при выработке тканей саржевого переплетения?

6.  Чему равно nр для применяемой проборки?

7.  Какое обозначение применяют для саржевых переплетений?

8.  Чему равен раппорт саржевого переплетения?

Лабораторная работа № 3

Наименование: «Анализ образцов тканей сатинового и атласного переплетений. Построение заправочного рисунка по образцу ткани»

Цель работы: построение заправочных рисунков по образцу ткани.

Оборудование:

§  линейка с миллиметровыми делениями;

§  препаровальная игла;

§  ткацкая лупа;

§  весы торсионные;

§  пинцет;

§  спиртовка.

Плакаты:

1. Ткань и ее условное изображение.

2. Главные переплетения.

3. Виды проборок.

Порядок выполнения работы:

1.  Произвести анализ образцов ткани:

1.1.  Определить лицевую и изнаночную сторону ткани.

1.2.  Определить направление нитей основы и утка.

1.3.  Определить вид используемого сырья в нитях.

1.4.  Определить плотность нитей в ткани.

1.5.  Определить уработку нитей в ткани.

1.6.  Определить поверхностную плотность (массу 1 м2) ткани.

1.7.  Определить вид переплетения нитей в ткани и изобразить его на канвовой бумаге.

1.8.  Определить раппорт по основе и утку, сдвиг переплетения.

2.  По полученным данным построить заправочный рисунок.

3.  Указать типы станков для выработки данных тканей.

4.  Указать область применения тканей данного переплетения.

Отчет должен содержать:

1. Описание проведения анализа ткани.

2. Результаты анализа образца в виде табл. 2.3.

Таблица 2.3

Вид переплетения	Вид сырья нитей	Плотность ткани, нитей на 10 см	Уработка нитей, %	Поверхностная плотность ткани, г/м2	Параметры строения ткани
по основе (Ро)	по утку (Ру)	основы (ао)	утка (ау)	ms	Ro	Rу	S

3. Образец ткани.

4. Заправочный рисунок.

5. Отличительные особенности тканей и область их применения, а также типы станков для выработки данных тканей.

Основные сведения

При проведении лабораторных занятий студенты должны использовать теоретический материал соответствующих разделов курса (пункт 2.4).

Анализ образцов тканей выполняется по методике, рассмотренной в пункте 1.5, с учетом особенностей строения данных тканей.

Особенности анализа образцов тканей сатинового и атласного переплетений

Ткани, выработанные сатиновым переплетением, имеют обычно большую плотность по утку, а ткани, выработанные переплетением атлас, имеют большую плотность по основе.

При анализе образцов ткани с большой плотностью по утку необходимо вид переплетения определять по уточным нитям, которые следует выводить на бахрому из основных нитей и изображать переплетение нити слева направо по горизонтальному междустрочию на бумаге.

При анализе образцов ткани с большой плотностью по основе необходимо для определения вида переплетения выводить нити основы на бахрому из уточных нитей и изображать переплетение этой нити сверху вниз по вертикальному междустрочию на бумаге.

Литература:

1.  Мартынова, и проектирование тканей / , , Н. А Власова. – М.: РИО МГТА, 1999. – 435 с.

2.  Кутепов, и проектирование тканей / . – М.: Легпромбытиздат, 1988. – 224 с.

3.  Технология ткацкого рисунка, теории переплетений, патронирование / [и др.]. – М.: МТИ, 1986. – 329 с.

4.  Мартынова, практикум по строению и проектированию тканей: учеб. пособие для вузов / , . – М.: Легкая индустрия, 1976. – 296 с.

Вопросы для повторения по теме «Анализ образцов тканей сатинового и атласного переплетений»:

1.  Параметры сатинового и атласного переплетений.

2.  Какие виды проборок применяются при изготовлении данных тканей?

3.  Какое условие должно быть выполнено для получения блестящей шелковистой поверхности атласных переплетений?

4.  Почему ткани атласного переплетения вырабатывают на ткацких станках лицом вниз?

5.  Какие из сатиновых и атласных переплетений называют неправильными?

6.  Как обозначают сатиновые и атласные переплетения?

2.6. Варианты заданий для закрепления теоретического материала по теме «Теория строения, особенности заправки и изготовления тканей главных переплетений»

Таблица 2.4

Номер варианта	Задание
1	Построить заправочный рисунок ткани полотняного переплетения для ее изготовления на ткацком станке, имеющем в заправке 4, 6, 8, 10 ремизок
2	Построить заправочные рисунки всех возможных главных переплетений, которые могут быть выработаны на ткацком станке, имеющем в заправке 4, 5, 6, 7, 8 ремизок
3	Построить заправочные рисунки всех возможных главных переплетений, имеющих в раппорте по утку 3, 4, 5, 6, 7, 8 нитей
4	Построить заправочные рисунки всех возможных главных переплетений, имеющих в раппорте по основе 3, 4, 5, 6, 7, 8 нитей

ТЕМА 3. ТЕОРИЯ СТРОЕНИЯ, ОСОБЕННОСТИ ЗАПРАВКИ И ИЗГОТОВЛЕНИЯ ТКАНЕЙ ПРОИЗВОДНЫХ ГЛАВНЫХ ПЕРЕПЛЕТЕНИЙ

Производные переплетения относятся к группе мелкоузорчатых, так как позволяют получить на поверхности ткани небольшие рисунки. Эти переплетения получаются в результате видоизменения главных переплетений, поэтому их называют производными главных переплетений.

Производные переплетения сохраняют некоторые признаки построения и изготовления главного переплетения. Все производные переплетения делятся на производные полотняного, саржевого, сатинового и атласного переплетений.

3.1. Производные полотняного переплетения

Производные полотняного переплетения получают усилением одиночных перекрытий нитей полотняного переплетения по направлению основы или утка или по направлению обеих систем нитей. К производным полотняного переплетения относятся репс, полурепс и рогожка.

Характеристика тканей репсового переплетения

В зависимости от направления, по которому проводят усиление одиночных перекрытий, различают репс основный и репс уточный.

§  Переплетение основный репс получают усилением одиночных перекрытий нитей полотняного переплетения по направлению основы.

§  Основный репс обозначается дробью, в числителе которой – степень усиления по направлению основы одиночных перекрытий (основного и уточного) первой уточной нити раппорта полотняного переплетения, в знаменателе – второй уточной нити.

§  Раппорт по утку определяется в зависимости от степени усиления первой и второй нитей полотняного переплетения и равен сумме числителя и знаменателя дроби. Раппорт по основе остается равным раппорту по основе базового переплетения. Например: для основного репса 3/3 раппорт по утку Ry = 3 + 3 = 6, а раппорт по основе Ro = 2 (рис. 3.1а).

§  Для образования на поверхности ткани поперечных полос (поперечного рубчика) нужно удлинить (усилить) основные перекрытия, для чего необходимо, чтобы Ро > Ру и То < Ту.

§  Переплетение уточный репс получают усилением одиночных перекрытий по направлению утка.

§  Уточный репс обозначается дробью, в числителе которого – степень усиления по направлению утка одиночных перекрытий (основного и уточного) первой основной нити раппорта полотняного переплетения, в знаменателе – второй основной нити.

§  Раппорт по основе равен сумме числителя и знаменателя дроби, а раппорт по утку остается равным раппорту по утку базового (полотняного) переплетения, т. е. 2. Например: для уточного репса 3/3 раппорт по основе Ro = 3 + 3 = 6, а раппорт по утку Ry = 2 (рис. 3.1б).

§  В результате удлинения уточных перекрытий образуются продольные полосы (продольный рубчик). Для ткани переплетения уточный репс необходимо, чтобы Ру > Ро и Ту < То.

§  В зависимости от плотности ткани по основе применяют рядовую проборку или проборку по рисунку основных нитей в ремизки.

Характеристика переплетения полурепс

При усилении в направлении основы или в направлении утка только одной нити раппорта полотняного переплетения получаются переплетения, называемые полурепсами. Например: полурепс основный 3/1 (рис. 3.1в) и полурепс уточный 4/1 (рис. 3.1г).

Характеристика переплетения рогожка:

§  Переплетение рогожка получается в результате одновременного усиления одиночных перекрытий нитей полотняного переплетения по направлению как основы, так и утка.

§  Переплетение обозначается дробью, в числителе которого – степень усиления по направлению основы и утка первого одиночного основного перекрытия раппорта полотна, в знаменателе – второго основного перекрытия раппорта полотна. Например: рогожка 4/4.

§  Раппорт переплетения рогожка равен сумме значений числителя и знаменателя дроби. Например: для рогожки 4/4 раппорт Ro = Ry = 8 (рис. 3.1д).

§  На поверхности ткани, выработанной переплетением рогожка, образуется рисунок в виде квадратов или прямоугольников, длина сторон которых зависит от степени усиления одиночных перекрытий, толщины нитей и плотности ткани по основе и по утку.

§  Ткань при одной степени усиления одиночных перекрытий будет иметь квадратное строение в случае Ро = Ру и То = Ту.

§  Для усиления рельефности образуемых квадратов необходимо в основе и утке использовать нити одного направления крутки.

§  При выборе степени усиления одиночных перекрытий необходимо следить за тем, чтобы длина перекрытий при выработке тканей из нитей средней линейной плотности не превышала 3 ... 4 мм.

§  При построении переплетений с различной степенью усиления по направлению основы и утка одиночных основных перекрытий первой и второй нитей раппорта полотняного переплетения получается переплетение неправильная рогожка. Обозначить какой-либо дробью данное переплетение не представляется возможным, поэтому раппорт этих переплетений определяется по рисунку переплетения. Например: на рис. 3.1е изображено переплетение неправильная рогожка, раппорт переплетения которого R0 = Ry = 8.

Рис. 3.1. Рисунки производных полотняного переплетения:

а – основный репс 3/3; б – уточный репс 3/3; в – основный полурепс 3/1;

г – уточный полурепс 4/1; д – рогожка 4/4; е – неправильная рогожка

Особенности заправки и выработки тканей производных полотняного переплетения:

§  Проборка основных нитей в ремиз при заправке тканей основного репса производится так же, как и при заправке тканей полотняного переплетения, так как в обоих случаях раппорт по основе равен двум нитям. При большом заполнении по основе в зуб берда можно пробирать по три и больше нитей основы.

§  Для выработки тканей уточным репсом обычно основу пробирают в ремизки рядовой проборкой. Число ремизок равно числу нитей основы в раппорте переплетения. Проборка нитей основы в зубья берда производится в зависимости от того, какую рельефность рубчиков необходимо создать: для получения более рельефного рубчика необходимо, чтобы зуб берда помещался между рубчиками; для плоского рубчика – чтобы зуб берда помещался в середине рубчика.

§  Проборку нитей основы в ремизки при заправке тканей переплетением рогожка производят в большинстве случаев рядовым способом. При этом число ремизок принимают равным раппорту по основе. Иногда проборку производят по рисунку на двух ремизках. Однако и в этом случае каждая нить основы пробирается в отдельное галево. Если одинаково переплетающиеся нити основы отдельной шашки пробираются в одно галево ремизки, то они обычно сбиваются в пучок и между шашками получаются большие просветы.

Рис. 3.2. Заправочные рисунки тканей производных полотняного переплетения:

а – основный репс 3/3; б – уточный репс 4/4; в – основный полурепс 3/1; г – рогожка 4/4

§  Проборка в бердо нитей основы при выработке тканей переплетением рогожка производится таким образом, чтобы нити основы одной шашки не пробирались вместе в один зуб берда; необходимо, чтобы зуб берда находился посредине шашки. Такая проборка препятствует собиранию нитей основы в пучок.

§  Ткани, выработанные производными полотняного переплетения, изготавливаются на станках с различными ЗОМ.

§  Прибой утка при выработке тканей переплетениями репс и рогожка не требует особенно большого натяжения основы, поэтому величина заступа принимается равной 10–20 мм, а скало на ткацком станке устанавливают ниже уровня грудницы на 10–20 мм.

Примеры заправочных рисунков данных тканей представлены на рис. 3.2.

Ассортимент тканей, вырабатываемых производными полотняного переплетения:

Рогожка – наиболее часто применяемое переплетение во всех отраслях текстильной промышленности, реже в шерстоткачестве для выработки плательных тканей.

Репсовые переплетения используют реже, так как получить рубчики на поверхности ткани можно более простым способом. Например, для получения поперечного рубчика применяют полотняное переплетение и используют в утке нити большей линейной плотности, т. е. ТУ > То, Ро > Ру, а для получения продольного рубчика, наоборот, используют в основе нити большей линейной плотности, т. е. То > ТУ, а Ру > Ро. Основные репсы: фай-де-шин (шелк), уточный репс – двунитка (х/б, лен), фланель, бумазея.

Основный репс широко применяют для выработки кромок ткани.

3.2. Производные саржевого переплетения

Производные саржевого переплетения получают усилением одиночных перекрытий саржи главных переплетений, изменением знака сдвига с «плюса» на «минус», изменением знака сдвига и знака переплетения и др. К производным саржевого переплетения относятся: усиленная саржа, сложная саржа, ломаные саржи, ромбовидная саржа, обратносдвинутые саржи, теневые саржи, зигзагообразные саржи.

Характеристика переплетения усиленная саржа:

§  Усиленную саржу получают усилением одиночных перекры­тий: основных – в уточной базовой сарже и уточных – в основной базовой сарже. Например: после усиления саржи 1/3 получают саржу 2/2, саржи 1/5 – саржу 2/4, саржи 5/1 – саржу 4/2.

§  Усиленная саржа сохраняет все основные параметры построения саржи главного переплетения, т. е. Rо = Rу, а Sо = Sу = 1.

§  Такие саржи обозначаются дробью, в числителе которой – число основных перекрытий nFо, в знаменателе – число уточных перекрытий nFу в раппорте переплетения. Раппорт определяется как сумма числителя и знаменателя, т. е. Rо = Rу = nFо + nFу.

§  Усиленная саржа отличается от саржи главного переплетения тем, что nFо ≠ 1 и nFу ≠ 1.

§  Если nFо > nFу, саржа называется основной, для этого необходимо, чтобы Ро > Ру и То > Ту, если же nFо < nFу, то образуется уточная саржа, которая должна иметь Ро< Ру и То < Ту.

§  При выработке тканей переплетением усиленная саржа применяют рядовую проборку основных нитей в ремизки, при которой число ремизок равно раппорту по основе, т. е. nр = Rо. На рис. 3.3а показан заправочный рисунок ткани переплетения саржи 2/4.

§  Усиленные саржи, у которых числитель и знаменатель равны, т. е. nFо = nFу называют двусторонними. Например: саржа 2/2, саржа 3/3, саржа 4/4 и т. д.

§  В двусторонних саржах нити основы и утка равномерно распределяются на лицевой и изнаночной сторонах.

в) г)

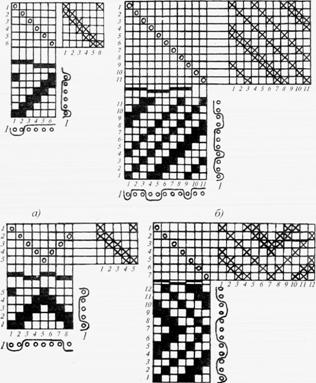

Рис. 3.3. Заправочные рисунки тканей переплетений производных саржевого:

а – саржа 2/4; б – сложная саржа 1/2, 2/3, 1/2; в – ломаная саржа по основе на базе саржи 2/3;

г – ломаная саржа по утку на базе саржи 1/2, 2/2.

Характеристика переплетения сложная саржа:

§  Сложная саржа образуется в результате одновременного размещения на площади раппорта двух или более сарж главного переплетения, усиленных или тех и других.

§  Сложная саржа сохраняет основные параметры построения саржи главного переплетения, т. е. Rо = Rу = R; Sо = Sу = 1.

§  Сложная саржа обозначается дробью, в числителе которой – число основных перекрытий, в знаменателе – число уточных пере­крытий использованных сарж, т. е. саржа .

§  Раппорт равен сумме всех чисел числителя и знаменателя:

Rо = Rу = R = nFо1 + nFо2 + … + nFоn + nFу1 + nFу2 + … + nFуn.

Раппорт можно также определить как сумму раппортов сарж, использованных для построения сложной саржи, т. е.

Rо = Rу = R = R1 + R2 + … + Rn.

§  При выработке тканей переплетением сложная саржа приме­няют рядовую проборку основных нитей в ремизки, число ремиз равно раппорту по основе nр = Rо, а так как сложная саржа имеет в основном большой раппорт переплетения, то для ее выработки требуется большое число ремизок. Это ограничивает использование сложной саржи для выработки тканей массового ассортимента. Например: сложная саржа 1/2, 2/3,1/2 имеет Rо = Rу = 11 (рис. 3.3б).

Характеристика переплетения ломаная саржа:

§  Ломаную саржу получают путем изменения знака сдвига Sо или Sу с «плюса» на «минус» после заданного числа основных nо или уточных nу нитей. Изменение знака сдвига вызывает изменение направления диагонали.

§  Ломаную саржу строят на базе любой саржи: саржи главного переплетения, усиленной или сложной. Различают ломаную саржу по основе и ломаную саржу по утку.

§  Ломаную саржу по основе получают, изменяя знак сдвига Sо с «плюса» на «минус» после заданного числа основных нитей nо.

§  Раппорты переплетения ломаной саржи по основе определяются по формулам:

Rо = 2nо – 2; Rу = RуБ,

где nо – число основных нитей, после которого произошло изменение знака сдвига Sо с «плюса» на «минус»; RуБ – раппорт по утку базовой саржи, используемой для построения ломаной саржи.

Например: если на базе саржи 2/3 необходимо построить ломаную саржу по основе при nо = 5, то раппорт переплетения ломаной саржи Rо = 2·5 – 2 = 8, а Rу = 5(рис. 3.3в). Из приведенного рисунка переплетения видно, что на площади раппорта образуется симметричный рисунок, поэтому можно применять обратную проборку. Число ремизок в заправке для ткани переплетения ломаная саржа по основе равно раппорту базовой саржи, т. е. nр = RоБ. В приведенном примере базовая саржа имеет RоБ = 5, отсюда nр = 5.

§  Построение ломаных сарж по основе может иногда осуществляться с дублированием числа нитей после изменения знака сдвига. В этом случае раппорт переплетения по основе равен удвоенному числу нитей, после которого произошло изменение знака сдвига Rо = 2nо; Rу = RуБ. При этом применяют обратную двойную проборку.

§  Ломаную саржу по утку получают изменением знака сдвига Sу с «плюса» на «минус» после заданного числа уточных нитей nу, при этом раппорт переплетения ткани равен:

Rу = 2nу – 2; Rо = RоБ,

где RоБ – раппорт базовой саржи, использованной для построения ломаной саржи; nу – число уточных нитей, после которого про­изошло изменение знака сдвига Sу с «плюса» на «минус».

Например: если на базе саржи 1/2, 2/2 необходимо построить ломаную саржу по утку при nу = 7, то раппорт переплетения ткани Rо = 7, а Rу = 2·7 – 2 = 12 (рис. 3.3г). Из приведенного рисунка переплетения видно, что все основные нити раппорта имеют различное переплетение. Поэтому для выработки тканей переплетением ломаная саржа по утку применяется рядовая проборка основных нитей в ремизки, при которой nр = Rо = 7.

§  Построение ломаных сарж по утку может иногда осуществляться с дублированием числа нитей после изменения знака сдвига. В этом случае раппорт переплетения по утку равен удвоенному числу нитей, после которого произошло изменение знака сдвига Rу = 2nу; Rо = RоБ.

§  При выработке тканей переплетением ломаная саржа число ремизок в заправке всегда равно раппорту базовой саржи nр = RоБ.

§  При выработке ткани переплетением ломаная саржа по основе применяют обратную проборку основных нитей в ремизки, а при выработке тканей ломаная саржа по утку – рядовую проборку.

Характеристика переплетения ромбовидная саржа:

§  Ромбовидная саржа получается изменением знака сдвига Sо с «плюса» на «минус» после заданного числа основных нитей nо и изменения знака сдвига Sу с «плюса» на «минус» после заданного числа уточных нитей nу, т. е. одновременно применяется метод построения ломаной саржи по основе и ломаной саржи по утку.

§  Раппорт ромбовидной саржи Rо = 2nо – 2; Rу = 2nу – 2.

Например, если на базе саржи 2/3 необходимо построить ромбовидную саржу при nо = nу = 5, то раппорт переплетения Rо = 2·5 – 2 = 8, а Rу = 2·5 – 2 = 8 (рис. 3.4). Из приведенного заправочного рисунка видно, что на поверхности ткани образуется рисунок в виде ромбиков.

1	0									х
2		0						0		х	х						х
3			0				0				х	х				х	х
4				0		0						х	х		х	х
5					0								х	х	х
										1	2	3	4	5	6	7	8
8
7
6
5
4
3
2
1
	1	2	3	4	5	6	7	8

Рис. 3.4. Заправочный рисунок ткани переплетения – ромбовидная саржа на базе саржи 2/3
