СТРОЕНИЕ ТКАНЕЙ

ПРОСТЫХ ПЕРЕПЛЕТЕНИЙ



ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАМЫШИНСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ (ФИЛИАЛ)

ВОЛГОГРАДСКОГО ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА

,

СТРОЕНИЕ ТКАНЕЙ

ПРОСТЫХ ПЕРЕПЛЕТЕНИЙ

Лабораторный практикум

Волгоград

2009

УДК 677.024.1(076.5)

К 66

Рецензенты: инженер по ткачеству технического бюро «КХБК»» ; ведущий дессинатор компания «Камышинский ХБК»»

Короткова, М. В. строение тканей простых переплетений: лабораторный практикум / , ; ВолгГТУ, Волгоград, 2009. – 128 с.

ISBN 0287-8

Содержатся рекомендации для выполнения лабораторных работ по строению тканей простых переплетений. Описаны существующие виды кромок, вырабатываемых на станках различных конструкций, их достоинства и недостатки, представлены примеры заправочных рисунков некоторых тканей.

К каждой теме предлагаются вопросы для повторения и варианты заданий для закрепления теоретического материала.

Предназначается студентам направления 260700.62 «Технология и проектирование текстильных изделий» и специальности 260700.51 «Технология текстильных изделий».

Ил. 63. Табл. 24. Библиогр.: 15 назв.

Печатается по решению редакционно-издательского совета

Волгоградского государственного технического университета

ISBN 0287-8 Ó Волгоградский

государственный

технический

университет, 2009

СОДЕРЖАНИЕ

Введение……………………….................…………………..………	5
Тема 1. Основные параметры строения и изготовления ткани на ткацком станке… …………………..................………….....….........	6
1.1. Понятие о ткани. Принцип образования ткани на ткацком станке........................................................................................….	6
1.2. Классификация тканей…..................…...…………..………	7
1.3. Основные свойства тканей….................…..…… …………	10
1.4. Заправочный рисунок ткани….........................……………	12
1.5. Анализ ткани ……..................................................…………	14
1.6. Виды проборок основных нитей в ремизки…...……......…	19
1.7. Проборка основных нитей в зуб берда……...…..…………	23
Тема 2. Теория строения, особенности заправки и изготовления тканей главных переплетеий.…………........………………………	24
2.1. Теория строения и классификация тканей главных переплетений………………………..................................…………….…	24
2.2. Полотняное переплетение…….….............................………	24
2.3. Саржевое переплетение………..........................……………	26
2.4. Сатиновые и атласные переплетения……........……………	28
2.5. Лабораторные работы по теме «Анализ образцов тканей главных переплетений»……………………..............................……	31
2.6. Варианты заданий для закрепления теоретического материала по теме «Теория строения, особенности заправки и изготовления тканей главных переплетений»……………………..…..	38
Тема 3. Теория строения, особенности заправки и изготовления тканей производных главных переплетений…....................………	39
3.1. Производные полотняного переплетения……………….…	39
3.2. Производные саржевого переплетения……….....…………	43
3.3. Производные сатинового и атласного переплетений…......	52
3.4. Лабораторные работы по теме «Анализ образцов тканей производных главных переплетений»…...........…………………..	55
3.5. Варианты заданий для закрепления теоретического материала по теме «Теория строения, особенности заправки и изготовления тканей производных главных переплетений»…...…….	61
Тема 4. Теория строения, особенности заправки и изготовления тканей комбинированных переплетений………..........................…	62
4.1. Вафельные переплетения……...................................………	62
4.2. Ткани с рисунком в виде продольных полос, полученных из различных видов переплетений….................................…………	64
4.3. Ткани с рисунком в виде поперечных полос, полученных из различных видов переплетений....................................................	66
4.4. Ткани с рисунком в виде квадратов, полученных из различных видов переплетений………......................................………	67
4.5. Ткани с рисунком в виде клеток, полученных из различных видов переплетений.................................................................…	69
4.6. Креповые переплетения….............................………………	71
4.7. Диагоналевые переплетения…..........................……………	76
4.8. Рубчиковые переплетения (с закрепленными настилами)...	79
4.9. Просвечивающие переплетения……................……………	82
4.10. Переплетения с цветным узором на поверхности ткани....	84
4.11. Лабораторные работы по теме «Анализ образцов тканей комбинированных переплетений»…….......................…………..…	86
4.12. Варианты заданий для закрепления теоретического материала по теме «Теория строения, особенности заправки и изготовления тканей комбинированных переплетений»….......……	107
Тема 5. Строение и образование кромок тканей.… ……………..	108
5.1. Строение кромок. Связь между фоном и кромками ткани….........................................................................................………..	108
5.2. Способы образования и структура кромок различного вида...........................................................................................……….	109
5.3. Построение кромок некоторых видов тканей……..............	116
5.4. Тестовый контроль по теме «Строение и образование кромок»........................................................................................….…	122
Список использованной и рекомендуемой литературы….......……	125

.

ВВЕДЕНИЕ

Для успешного решения задач, стоящих перед текстильной промышленностью в настоящее время, нужны хорошо подготовленные кадры инженерно-технических работников, которые в совершенстве знают технику и технологию ткацкого производства и умеют вырабатывать ткани, отвечающие требованиям рынка.

Цель этого издания – показать особенности строения, заправки и изготовления тканей простых переплетений.

Материал в лабораторном практикуме изложен в виде теоретических сведений по строению тканей простых переплетений и кромок и лабораторных работ, каждая из которых включает в себя цель работы, оборудование, используемое для проведения лабораторной работы, методику выполнения работы, указания по составлению отчета, вопросы для повторения и список литературы, необходимой для подготовки к работе.

Лабораторные работы содержат элементы исследований, указания по самостоятельному построению заправочных рисунков и изготовлению тканей простых переплетений.

Материалы практикума предназначены для самостоятельной подготовки студентов к проведению лабораторных работ.

Время, отводимое для выполнения лабораторных работ, неодинаково и определяется рабочим и календарным планами учебных занятий по соответствующей дисциплине.

Организация проведения лабораторных занятий

Перед лабораторными занятиями студенты должны:

1)  повторить теоретический материал по конспекту лекций;

2)  подробно ознакомиться с методическими указаниями к лабораторной работе;

3)  ознакомиться с оборудованием и средствами исследования, необходимыми для определения различных параметров;

4)  ознакомиться с техническими характеристиками и назначением оборудования, используемого в лабораторной работе.

Результаты измерений, исследований и расчетов служат основным материалом при составлении отчета по лабораторным работам.

ТЕМА 1. ОСНОВНЫЕ ПАРАМЕТРЫ СТРОЕНИЯ И ИЗГОТОВЛЕНИЯ ТКАНИ НА ТКАЦКОМ СТАНКЕ

1.1. Понятие о ткани. Принцип образования ткани на ткацком танке

Ткань – это текстильное изделие, образуемое на ткацком станке двумя системами нитей, расположенных взаимно перпендикулярно и связанных друг с другом переплетением в определенной закономерности.

Нити, идущие вдоль ткани, называются основными, или основой, а нити, идущие поперек ткани, – уточными, или утком (рис. 1.1).

Процесс образования ткани осуществляется на ткацком станке. Специальные рабочие органы станка действуют непосредственно на нити основы и утка, перемещая их в определенной последовательности и в определенных направлениях, в результате чего при взаимном переплетении нитей образуется ткань.

Независимо от конструкции ткацкого станка на нем происходит пять основных операций тканеобразования:

§  отпуск основы и создание заправочного натяжения нитями основы;

§  разделение нитей основы на две части за счет подъема и опускания их, образование зева;

§  прокладывание уточных нитей в образованный зев;

§  прибой проложенной нити к опушке ткани и формирование нового элемента ткани;

§  отвод наработанной ткани и создание необходимой плотности ткани по утку.

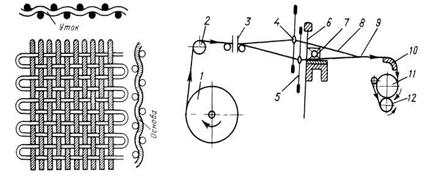

Рис. 1.1. Схематическое изображение ткани полотняного переплетения	Рис. 1.2. Технологическая схема ткацкого станка

На рис. 1.2 схематически показано образование ткани на ткацком станке. Основные нити, сматываясь с навоя 1, огибают направляющий валик 2, называемый скалом, и, приняв горизонтальное положе­ние, проходят через отверстия тонких стальных пластинок – ламелей 3, а затем – через глазки 4 галев ремизок 5. После ремизок нити основы проходят через бердо 6. При подъеме и опускании ремизок нити основы разделяются на две части, образуя ромбовидное пространство, называемое зевом. Через переднюю часть зева 8 между бердом и опушкой ткани 9 прокидывается прокладчик 7. При пролете прокладчик прокладывает в зеве сматываемую с бобины уточную нить, которая затем прибивается бердом к опушке ткани. После этого ремизки меняют свое положение, перекрещивая нити основы и образуя зев для следующей уточной нити. В дальнейшем процесс повторяется.

Наработанная ткань огибает грудницу 10, вальян 11, направляющий валик и наматывается на товарный валик 12.

1.2. Классификация тканей

Ассортимент тканей разнообразен и насчитывает только в России более 4 000 видов. В зависимости от преобладающего волокнистого состава выде­ляют ассортимент хлопчатобумажных, льняных, шелковых и шерстяных тканей. Внутри каждого ассортимента существуют свои классификации тканей. Различают торговую (прейскурантную), стандартную и учетную классификации тканей. Каждому самостоятельному виду (типу) тканей присваивается условное числовое обозначение, называемое артикулом.

Артикул – это цифровое обозначение ткани, которая отличается от всех других какими-либо показателями структуры, свойств и т. п.

По артикулу ткани можно узнать наименование, ширину, линейную плотность нитей и утка (а иногда также их волокнистый состав), число нитей основы и утка на 10 см ткани, поверхностную плотность (г/м2) и цену для различных видов отделки ткани, для шелковых тканей – вид переплетения.

Торговые (прейскурантные) классификации тканей приведены в табл. 1.1–1.4.

Таблица 1.1

Торговая классификация хлопчатобумажных тканей

Наименование группы	Наименование подгруппы	Артикулы	Поверхностная плотность, г/м2
Ситцевая	–	1–99	100
Бязевая	–	100–199	130–150
Бельевая	бязевая миткалевая специальная	200–499	138–150 92–103 160–200
Сатиновая	гребенные сатины кардные сатины	500–699	100–140
Продолжение табл. 1.1
Наименование группы	Наименование подгруппы	Артикулы	Поверхностная плотность, г/м2
Платьевая	демисезонная зимняя: однослойные полутораслойные летняя с утком из комплексных нитей	700–2999	100–210 160–250 360–400 до 70 90–290
Одежная	гладкокрашеные ткани меланжевые и пестротканые специальная зимняя	3000–3799	176–380 200–305 303–415
Подкладочная	–	3800–3899	130–150
Тиковая	–	4000–4099	230–325
Ворсовая	–	4100–4199	218–340
Платочная	–
Полотенечная	–
Суровая	–
Мебельно-декоратив­ная	–		легкие 200–300 тяжелые 290–550
Одеяла	байковые летние		450–600 300–400
Тарные и паковочные ткани	–
Марли и марлевые из­делия	марлевые ткани марлевые изделия		120–140
Технические ткани	–
