Система селекторной громкоговорящей связи по четырехпроводным линиям |
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
ВАБМ.465275.010 РЭ |
Настоящее руководство по эксплуатации распространяется на систему селекторной громкоговорящей связи по четырехпроводным линиям (далее - устройство). Руководство содержит сведения о назначении устройства, его принципе действия, составе, о подготовке изделия к использованию, а также указания о транспортировании и хранении устройства.
1. Описание и работа изделия
1.1 Назначение изделия
Система предназначена для обеспечения высококачественной громкоговорящей связи по четырехпроводным линиям между руководителем и подразделениями (48 направлений).
1.2 Технические характеристики
Наименование параметра | Значение |
Питание коммутатора | (5±0,2)В от сетевого адаптера |
Напряжение питания абонентского места | 12 В от сетевого адаптера |
Выходная мощность динамика АМ / АМ-Р | 0,25 Вт |
Линия связи | 4-х проводная |
Потребляемая мощность (коммутатор + консоль) | не более 15 Вт |
Диапазон воспроизводимых частот | (300 – 3400) Гц |
Отношение сигнал/шум | 46 дБ |
Габаритные размеры коммутатора (ДхШхВ) | (292 х 200 х 112) мм |
Масса коммутатора | 2 кг |
1.3 Состав изделия
Обозначение изделия | Наименование изделия | Кол-во | Примечание |
ВАБМ.465312.011.1 | Коммутатор КР-48 (КР-24) | 1 | |
ВАБМ.465312.011.2 | Консоль управления КУ | 1 | |
ВАБМ.465312.011.3 | Абонентское место АМ | От 1 до 47 (от 1 до 23 для КР-24) | * |
ВАБМ.465312.011.4 | Абонентское место руководителя АМ-Р | 1 | |
Блок питания MW ES18E05-050 | 1 | БП для КР-48 (КР-24) | |
Блок питания AC-220-S-12-400 | Кол-во БП=Кол-во АМ+1 | БП для АМ и АМ-Р |
* - количество абонентских мест АМ определяется при заказе системы (от 1 до 47 для КР-48 или от 1 до 23 для КР-24)
1.4 Устройство и работа
Система громкоговорящей связи включает в себя коммутатор КУ-48, консоль управления КУ, абонентские места АМ и абонентское место руководителя АМ-Р.
Подготовка к работе
1. Подключить к коммутатору консоль управления (см. рис. 1,а). Для подключения используется восьмижильная витая пара (см. рис. 3).
2. Подключить к коммутатору абонентское место руководителя (см. рис. 1) и абонентские места других участников совещаний. Для подключения используется четырехжильная витая пара (см. рис. 2).
3. Подключить блоки питания АС-220-S-12-400 к абонентским местам.
4. Подключить блок питания MW ES18E05-050 к коммутатору.
5. Включить коммутатор нажатием клавиши Вкл на лицевой панели. При нажатии клавиши загорается индикатор на клавише включения, свидетельствующий о наличии питания.
Работа с абонентским местом руководителя АМ-Р
Руководитель может устанавливать сеанс связи со всеми участниками одновременно или по выбору с помощью кнопок консоли управления.

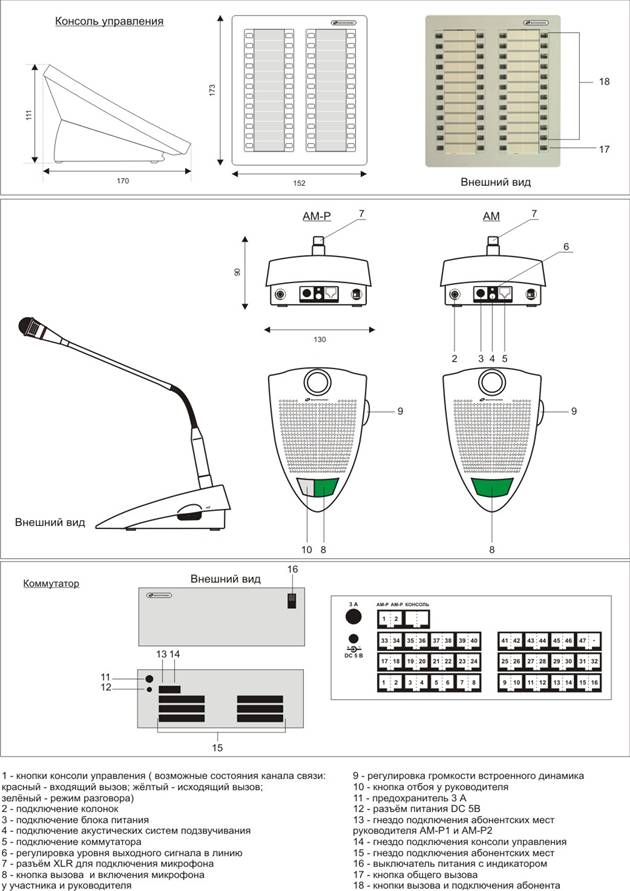

Вызов руководителем абонента выполняется нажатием соответствующей кнопки с номером абонента на консоли управления (поз.18 рис.1,б) и сопровождается трелью на абонентском месте АМ.
После нажатия абонентом кнопки на абонентском месте АМ устанавливается сеанс связи (на консоли управления руководителя нажатая кнопка меняет цвет свечения с желтого на зелёный). Динамик абонентского места АМ переходит в активный режим, микрофон АМ включается/отключается нажатием зеленой клавиши (поз.8).
Голосовое участие руководителя в диалоге или конференции осуществляется после нажатия зеленой клавиши (поз.8 ) на абонентском месте руководителя АМ-Р (открытие микрофона АМ-Р).
Отключение микрофона АМ в режиме сеанса связи с рабочего места руководителя не предусмотрено. Выступление абонента может быть прерываться голосовым требованием руководителя или прекращением сеанса связи с данным абонентом.
Для прекращения сеанса связи руководителю необходимо речевым сообщением оповестить соответствующих абонентов о предстоящем разрыве громкоговорящей связи и нажать на светящуюся зелёным цветом кнопку соответствующего абонента на консоли управления (поз.18).
Для вызова всех абонентов необходимо нажать нижнюю правую кнопку на консоли управления (поз.17), при этом кнопки всех абонентов на консоли управления загораются желтым цветом. Кнопки тех абонентов, которые ответят на вызов, загораются на консоли управления зелёным цветом. Повторное нажатие кнопки поз.17 отключает вызов абонентов, которые не ответили, и гасит свечение этих кнопок. На консоли управления остаются гореть зелёным цветом только кнопки ответивших абонентов.
Нажатие серой клавиши на абонентском месте руководителя АМ-Р (поз.10) производит отключение всех имеющихся на связи участников. Предваряя прекращение сеанса связи, руководитель информирует об этом участников совещания.
Вызов абонентом руководителя
При вызове от какого-либо абонента у руководителя на консоле управления загорается красным цветом соответствующая кнопка, звучит тональный сигнал вызова.
Сеанс связи с данным абонентом устанавливается руководителем нажатием светящейся красным цветом кнопки консоли управления. После нажатия данная кнопка консоли управления меняет цвет свечения на зелёный, что означает установление связи. После нажатия зеленой клавиши на АМ-Р( поз.8 ), руководитель должен голосовым сообщением подтвердить установление двусторонней громкоговорящей связи.
Для прекращения сеанса связи руководитель должен нажать кнопку соответствующего участника на консоли управления (позИндикация данной кнопки при этом исчезает.
Прекращение всех сеансов связи со всеми абонентами одновременно достигается нажатием серой клавиши на абонентском месте руководителя (АМ-Р) с предварительным голосовым извещением руководителем абонентов о предстоящем прекращении сеанса связи.
Если во время связи руководителя с каким-либо участником поступают вызовы от других участников, то на консоли управления КУ загораются красным цветом соответствующие кнопки (поз.18), и звучат редкие сигналы вызова.
Работа с абонентским местом АМ
Вызов абонентом руководителя происходит при двукратном нажатии нефиксируемой зелёной клавиши на корпусе АМ(поз.8 ). При этом участник слышит сигнал вызова (длинные гудки) на АМ, а также мигает светодиод. На консоли управления (КУ) загорается красным цветом кнопка, соответствующая номеру вызывающего абонента. Продолжительность вызывного сигнала ~20c.
Отмена вызова осуществляется повторным однократным нажатием зелёной клавиши на корпусе абонентского места АМ.
Если за время вызова руководитель не включил абонента нажатием соответствующей кнопки на консоли управления, гудки прекращаются и мигающий светодиод гаснет. Абонент может двойным нажатием клавиши на АМ повторить вызов руководителя.
Для установления сеанса связи руководитель нажимает светящуюся красным цветом кнопку на консоли управления (КУ), и она начинает светиться зелёным цветом. Сигнал вызова при этом прекращается.
Руководитель нажатием зеленой клавиши на АМ-Р (поз.8) и голосовым сообщением должен подтвердить абоненту установление связи.
В режиме сеанса связи динамик абонентского места АМ находится в постоянном активном режиме.
Включение микрофона абонентского места АМ осуществляется нажатием зеленой клавиши на АМ. В этом режиме абонент может участвовать в диалоге или в конференции. При отжатии клавиши АМ динамик АМ остается включенным.
Сеанс связи прерывается с консоли управления КУ или с абонентского места руководителя АМ-Р.
Для прекращения сеанса связи руководителю необходимо речевым сообщением оповестить соответствующих абонентов о предстоящем разрыве громкоговорящей связи и нажать на светящуюся зелёным цветом кнопку соответствующего абонента на консоли управления.
Прекращение сеанса связи выключает динамик и микрофон абонентского места АМ.
Одновременное прекращение сеансов связи со всеми подключенными абонентами обеспечивается нажатием серой клавиши абонентского места руководителя АМ-Р.
1.5 Маркировка и пломбирование
Маркировка наносится на корпус устройства и содержит наименование устройства, его обозначение и заводской номер устройства. Пломбирование не производится.
1.6 Упаковка
Устройство упаковывается в коробку из гофрокартона с вкладышами, фиксирующими положение устройства и предотвращающими механические повреждения корпуса устройства.
2 Использование по назначению

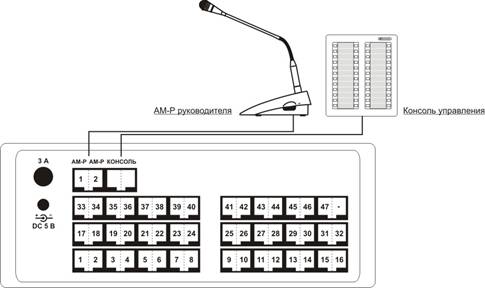

Рис. 1 Подключение абонентского места руководителя и консоли управления к коммутатору
Рис. 2 Схема кабеля соединения абонентских мест АМ-Р и АМ с коммутатором
Рис. 3 Схема кабеля соединения консоли управления с коммутатором
3 Хранение
Устройство должно храниться в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища). Температура хранения +40 – минус 50 градусов Цельсия.
4 Транспортирование
Транспортирование устройства должно производиться всеми видами транспорта в крытых транспортных средствах (авиатранспортом - в герметизированных отсеках).
