2. ТУ
3. Сертификат соответствия Госстандарта России № РОСС RU. СЛ41.Н00159 от 01.01.2001 г.
4. Сертификат соответствия системы Росстройсертификация № РСС RU. СЛ41.Н00135 от 01.01.2001 г.
5. Сертификат соответствия «НИИМосстройсертификация» № RU. МСС.193.795.3.ПР.15799
6. Санитарно-эпидемиологическое заключение № 63.СЦ.04.577.П.008178.07.07 от 01.01.2001 г.
7. Санитарно-эпидемиологическое заключение № 77.99.37.Д.010362.09.08 от 01.01.2001 г.
8. Расход состава: ~0,1÷0,25 л/м² при однослойном нанесении.
Состав «Макси ДК-250»:
1. Очиститель поверхности бетона
2. Санитарно-эпидемиологическое заключение № 63.СЦ.06.249.П.003067.04.08 от 01.01.2001г.
3. Расход материала – определяется в зависимости от степени загрязнения поверхности.
1.1. Составы «Макси»
«МаксиБетон»
Описание.
· Бесцветная прозрачная жидкость.
· Плотность – 1,08-1,14 гр/см³
· Водородный показатель pН ~11,5
· Растворимость в воде – полная
· Не горюч
· Не токсичен
· Без запаха
· Расход состава, при пористости поверхности 0,093 мл/м²×сек – 0,3 л/м² (при двухслойном нанесении)
Назначение.
Предназначен для повышения водонепроницаемости, поверхностной прочности и эксплуатационной долговечности капиллярно-пористых строительных материалов (тяжелых, легких, мелкозернистых, бетонов, силикатного кирпича, природного камня, песчано-цементных и известковых штукатурных покрытий), а также для защиты конструкций из этих материалов от проникновения различных жидких и газообразных сред.
Бетонные и другие поверхности, обработанные составом «МаксиБетон», приобретают стойкость к воздействию хлоридов, карбонатов, сульфатов, и т. д. При этом обеспечивается защита от воздействия агрессивных сред: кислот, сточных и грунтовых вод, морской воды, нефтепродуктов.
Состав применяют для гидроизоляции и защиты поверхностей, имеющих поры и трещины с шириной раскрытия до 0,2 мм. Трещины большего раскрытия должны быть предварительно заделаны с помощью соответствующего материала.
«МаксиБетон» повышает адгезию обработанной поверхности к отделочным материалам, которые в дальнейшем будут наноситься на неё. Так, например, адгезия к плиточному клею увеличивается в 3,5 раза
Состав не теряет своих свойств при замораживании.
Способ применения.
Не разбавлять состав!
1. Обрабатываемую поверхность увлажнить.
2. Состав перед применением, а так же во время работы взболтать.
3. Наносить с помощью распылителя, кисти, валика, скребка с резиновой насадкой.
4. Наносить в количестве необходимом для пропитки всей поверхности. На вертикальные поверхности наносить снизу вверх. На новый бетон наносить сразу после отвердевания. Стандартное использование предполагает нанесение двух слоев с перерывом не менее 24 часов.
5. На горизонтальные поверхности наносить до состояния зеркального блеска влажной поверхности, избегая образования луж.
6. В проблемных зонах, где возможно протекание воды и повышенная влажность необходимо нанести дополнительные слои.
Тест для оценки необходимости нанесения дополнительных слоёв «МаксиБетон»:
После нанесения второго слоя положить на обработанную поверхность куски сухой губки или пористой резины и оставить на 24 часа. Если по истечении данного времени губка останется сухой, работу можно считать завершенной. Если же губка будет мокрой (под тяжестью влаги будет отваливаться с вертикальных поверхностей), повторить обработку столько раз, сколько необходимо, пока губка не будет оставаться сухой. Не следует наносить лишние слои, поскольку они не будут впитываться. Излишки жидкости необходимо удалить или смыть водой.
Нанесение декоративных и других покрытий (краску, обои, плитку и т. п.) на поверхности, обработанные составом «МаксиБетон» следует производить через 7 суток после обработки.
Время впитывания «МаксиБетон» составляет 1-2 часа.
Ограниченный проход допускается через 30 – 60 минут.
Полная гидроизоляция и защита достигается в течение 30÷40 суток после обработки поверхности.
Важно:
Не допускается применять «МаксиБетон» на стеклянных или глазурованных поверхностях, а также на алюминии, так как это может вызвать разрушение поверхности. При случайном попадании необходимо немедленно тщательно промыть ее водой.
«МаксиБетон - эконом»
Описание.
· Бесцветная прозрачная жидкость.
· Плотность – 1,08-1,14 гр/см³
· Водородный показатель pН ~11,5
· Растворимость в воде – полная
· Не горюч
· Не токсичен
· Без запаха
· Расход состава, при пористости поверхности 0,093 мл/м²×сек – 0,3 л/м² (при двухслойном нанесении)
Назначение.
Предназначен для повышения поверхностной прочности и эксплуатационной долговечности с гидроизоляционным эффектом капиллярно-пористых строительных
материалов (тяжелых, легких, мелкозернистых, бетонов, силикатного кирпича, природного камня, песчано-цементных и известковых штукатурных покрытий), а
также для защиты конструкций из этих материалов от проникновения различных жидких и газообразных сред.
Бетонные и другие поверхности, обработанные составом «МаксиБетон - эконом», приобретают стойкость к воздействию хлоридов, карбонатов, сульфатов, и т. д.
При этом обеспечивается защита от воздействия агрессивных сред: кислот, сточных и грунтовых вод, морской воды, нефтепродуктов.
Состав применяют для защиты поверхностей с гидроизоляционным эффектом, имеющих поры и трещины с шириной раскрытия до 0,2 мм. Трещины большего
раскрытия должны быть предварительно заделаны с помощью соответствующего материала.
«МаксиБетон - эконом» повышает адгезию обработанной поверхности к отделочным материалам, которые в дальнейшем будут наноситься на неё. Так, например,
адгезия к плиточному клею увеличивается в 3,5 раза
Состав не теряет своих свойств при замораживании.
Примечание: применяется для объектов с отсутствием постоянного воздействия воды на обработанную поверхность 6 атмосфер.
Способ применения.
Не разбавлять состав!
Обрабатываемую поверхность увлажнить. Состав перед применением, а так же во время работы взболтать. Наносить с помощью распылителя, кисти, валика, скребка с резиновой насадкой. Наносить в количестве необходимом для пропитки всей поверхности. На вертикальные поверхности наносить снизу вверх. На новый бетон наносить сразу после отвердевания. Стандартное использование предполагает нанесение двух слоев с перерывом не менее 24 часов. На горизонтальные поверхности наносить до состояния зеркального блеска влажной поверхности, избегая образования луж. В проблемных зонах, где возможно протекание воды и повышенная влажность необходимо нанести дополнительные слои.Тест для оценки необходимости нанесения дополнительных слоёв «МаксиБетон - эконом»:
После нанесения второго слоя положить на обработанную поверхность куски сухой губки или пористой резины и оставить на 24 часа. Если по истечении
данного времени губка останется сухой, работу можно считать завершенной. Если же губка будет мокрой (под тяжестью влаги будет отваливаться с
вертикальных поверхностей), повторить обработку столько раз, сколько необходимо, пока губка не будет оставаться сухой. Не следует наносить лишние
слои, поскольку они не будут впитываться. Излишки жидкости необходимо удалить или смыть водой.
Нанесение декоративных и других покрытий (краску, обои, плитку и т. п.) на поверхности, обработанные составом «МаксиБетон» следует производить через 7 суток
после обработки.
Время впитывания «МаксиБетон - эконом» составляет 1-2 часа.
Ограниченный проход допускается через 30 минут.
Полная защита и гидроизолирующий эффект достигается в течение 30÷40 суток после обработки поверхности.
Важно:
Не допускается применять «МаксиБетон - эконом» на стеклянных или глазурованных поверхностях, а также на алюминии, так как это может вызвать разрушение
поверхности. При случайном попадании необходимо немедленно тщательно промыть ее водой.
«Макси Вуд»
Описание.
· Бесцветная прозрачная жидкость.
· Плотность – 1,03- 1,09 г/см³
· Растворимость в воде – полная
· Не горюч
· Не токсичен
· Без запаха
· Водородный показатель состава рН ~11
· Расход материала при пористости поверхности 0,093 мл/м²×сек – 0,15 л/м² (при однослойном нанесении).
Назначение.
Предназначен для повышения водонепроницаемости и эксплуатационной долговечности строительных материалов и конструкций из древесины (деревянные перекрытия, стропила, срубовые дома, бани, доска, ДСП, ДВП, МДФ, фанера и т. д.).
При обработке древесины составом «Макси Вуд» достигается:
· защита от образования плесени, грибка и гниения,
· снижение водопоглощения более чем на 20%,
· повышение адгезии обработанной поверхности к отделочным материалам, которые в дальнейшем будут наноситься на неё,
· облегчается удаление с поверхности льда и снега,
· обеспечивает защиту от микроорганизмов и насекомых.
Способ применения.
Не разбавлять состав!
1. Состав перед применением, а так же во время работы взболтать
2. Наносить с помощью кисти, валика, или распылением.
3. Наносить в количестве необходимом для пропитки всей поверхности. На вертикальные поверхности наносить снизу вверх.
4. На горизонтальные поверхности наносить до состояния зеркального блеска влажной поверхности, избегая образования луж.
5. Стандартное использование предполагает нанесение одного слоя.
6. В проблемных участках может потребоваться повторное нанесение.
7. Нанесение декоративных и других покрытий (лакокрасочные материалы, обои и т. п.) на поверхности, обработанные составом «МаксиВуд» следует производить через 7 суток после обработки.
Важно: излишки раствора не впитываются и остаются на поверхности. Они должны быть удалены до затвердения при помощи воды и кисти.
Время впитывания «Макси Вуд» составляет 2-4 часа.
Ограниченный проход допускается через 30 – 60 минут.
Полная гидроизоляция и защита достигается в течение 30÷40 суток после обработки поверхности.
«Макси Вуд» не предназначен для заделки трещин.
«Макси ТС»
Описание.
· Бесцветная прозрачная жидкость.
· Плотность ~ 1,042 г/см³
· Растворимость в воде – полная
· Не горюч
· Не токсичен
· Без запаха
· Водородный показатель рН состава ~10,9
· Расход материала при пористости поверхности 0,093 мл/м²×сек – 0,15 л/м² (при однослойном нанесении).
Назначение.
Предназначен для придания водоотталкивающих свойств (гидрофобизации), обеспечения долговременной защиты и сохранения внешнего вида строительных конструкций из бетона, кирпича, камня, древесины и т. д.
Предотвращает образование пятен (высолов), плесени и мха на обработанных поверхностях.
Не изменяет прочность и износоустойчивость поверхности.
Состав применяют для гидрофобизации поверхностей, имеющих поры и трещины с шириной раскрытия до 0,2 мм.
Способ применения.
Не разбавлять состав!
1. Перед применением взболтать.
2. Наносить с помощью распылителя, кисти, валика.
3. Наносить в количестве необходимом для пропитки всей поверхности. На вертикальные поверхности наносить снизу вверх.
4. На горизонтальные поверхности наносить до состояния зеркального блеска влажной поверхности, избегая образования луж.
Время впитывания и полного высыхания «Макси ТС» составляет ~2 часа.
Важно:
Не допускается применять «Макси ТС» на стеклянных или глазированных поверхностях, а также на алюминии, так как это может вызвать разрушение поверхности. При случайном попадании необходимо немедленно тщательно промыть ее водой.
«Макси ДК-250»
Описание.
· Жидкость красного цвета.
· Удельный вес – 1,05г/см³
· Водородный показатель pH ~11,5
· Растворимость в воде – полная
· Не горюч
· Не токсичен
· Слабый запах растворителя
Назначение.
Предназначен для глубокой очистки поверхности бетона, кирпича, камня, металла и т. д.
Позволяет удалять глубоко въевшиеся масляные пятна, грязь, сажу и т. п.
Способ применения.
1. Состав нанести на поверхность с помощью распылителя.
2. Перед очисткой всей поверхности нанести состав на сильно загрязненные участки и выдержать 60 мин, произвести механическую чистку с помощью жёсткой щетки.
3. Для очистки всей поверхности нанести состав равномерным слоем. Выдержать 30 мин, затем промыть поверхность водой.
4. В случае недостаточной очистки поверхности произвести повторную обработку.
2. Принцип действия составов «Макси»
2.1. МаксиБетон.
Бетон, силикатный кирпич, искусственный камень, изделия из известковых материалов и цемента имеют пористую структуру. Кроме пор, практически все эти они пронизаны капиллярами и микротрещинами.
После нанесения на поверхность обрабатываемого материала «МаксиБетон» проникает в поры, капилляры и трещины на глубину от 10 до 30 мм за счёт капиллярного эффекта усиленного воздействием катализатора.
На первом этапе, в результате реакции силикатов и других химических соединений, входящих в состав «МаксиБетон» с гидроксидами и оксидами обрабатываемого материала в его порах образуется неорганическое гелеобразное вещество. В момент образования гель расширяется и вытесняет из пор влагу и другие несоединённые вещества. Длительность этого этапа ~ 7 дней.
В последующем в порах, капиллярах и микротрещинах происходит образование игольчатых и пластинчатых кристаллов силикатов замещения, что приводит к закрытию пор, причём образовавшееся химическое соединение препятствует проникновению влаги, но пропускает воздух. Длительность этапа ~ 30÷40 дней.
В результате применения состава «Макси Бетон» при обработке бетона, в порах и пространстве между его частицами образуется несмываемый слой, защищающий бетон от воздействия влаги, растворов солей-антиобледенителей, атмосферных и выхлопных газов (SO3, NO2, СО, CO2 и др.) и их агрессивных химических соединений.
Химическая реакция компонентов «Макси Бетон» с гидроксидом кальция Ca(OH)2 приводит к образованию соединений скрепляющих независимые частицы вместе, что исключает образование пыли на поверхности бетона и увеличивает поверхностную прочность более чем на 30%.
2.2. МаксиВуд.
Состав предназначен для повышения водонепроницаемости и эксплуатационной долговечности строительных материалов и конструкций из древесины.
После нанесения на обрабатываемую поверхность «МаксиВуд» проникает в поры и капилляры на глубину от 3 мм до 10 мм за счёт капиллярного эффекта усиленного воздействием катализатора.
Силикаты, являющиеся действующими компонентами состава «Макси Вуд» в присутствии катализатора реагируют с химическими веществами древесины. В порах и в межклеточном пространстве образуются соединения, препятствующие проникновению влаги. Длительность процесса ~ 30÷40 дней после обработки. При этом происходит снижение водопоглощения более чем на 20%, но на поверхности не создаётся ни пленки, ни мембраны.
Образовавшийся слой обеспечивает: защиту древесины от коробления; образования плесени, грибка и гниения; защиту от насекомых и микроорганизмов; повышение адгезионных свойств (к лакокрасочным материалам, огнезащитным составам и др.).
2.3. Макси ТС.
Состав предназначен для придания водоотталкивающих свойств обрабатываемым поверхностям.
После нанесения состава «Макси ТС» на поверхность строительных конструкций из бетона, кирпича, природного и искусственного камня, древесины и т. д. происходит формирование невидимой гидрофобизирующей плёнки. Длительность процесса ~ 2 часа после обработки.
При обработке составом «Макси ТС» не изменяется цвет обрабатываемой поверхности, а также её прочность и износоустойчивость.
Предотвращает образование пятен (высолов), плесени и мха на обработанных поверхностях.
2.4. Макси ДК 250.
При обработке бетонных, каменных, металлических и других поверхностей очистительным составом «Макси ДК-250» его активные компоненты проникают в поры. При этом происходит глубокая очистка загрязнённых поверхностей, удаляется грязь, сажа, копоть, масла, нефтехимические продукты и т. д. Обеспечивается очистка пор строительных материалов.
3. Основные этапы производства работ по гидроизоляции и защите поверхностей с применением составов «Mакси».
3.1. Очистка поверхностей
3.1.1. Очистка загрязнённых бетонных поверхностей с глубоко въевшейся грязью и масляными пятнами составом проникающего действия «Макси ДК-250»
Бетон, силикатный кирпич, камень, изделия из известковых материалов и цемента, дерево и многие другие, традиционно применяемые в строительной технологии материалы, имеют пористую структуру. Поры, капилляры и трещины являются каналами для проникновения влаги, масел, загрязняющих веществ.
При обработке поверхностей очистительным составом «Макси ДК-250» его активные компоненты проникают в поры. При этом происходит глубокая очистка загрязнённых поверхностей, удаляется грязь, сажа, копоть, масла, нефтехимические продукты и т. д. Обеспечивается открытие пор для дальнейшей обработки поверхностей гидроизоляционными, защитными и другими материалами.
Щелочная основа состава «Макси ДК-250» обеспечивает высококачественную очистку, но при этом не происходит разрушения бетона! Отработанный состав является биологически разлагаемым и не требует специальной утилизации, его можно сливать в канализацию.
3.1.1.1 Внешние условия
· Температура окружающей среды: от +5°С до +350С. Не применять при отрицательных температурах.
· Температура поверхности: от от +1°С до +320С.
· Относительная влажность воздуха: от 10 % до 90 %.
3.1.1.2. Способ применения состава «Макси ДК-250»
1. Состав нанести на поверхность с помощью распылителя.
2. Перед очисткой всей поверхности нанести состав на сильно загрязненные участки и выдержать 60 мин, произвести механическую чистку с помощью жёсткой щетки.
3. Для очистки всей поверхности нанести состав равномерным слоем. Выдержать 30 мин, затем промыть поверхность водой.
4. В случае недостаточной очистки поверхности произвести повторную обработку.

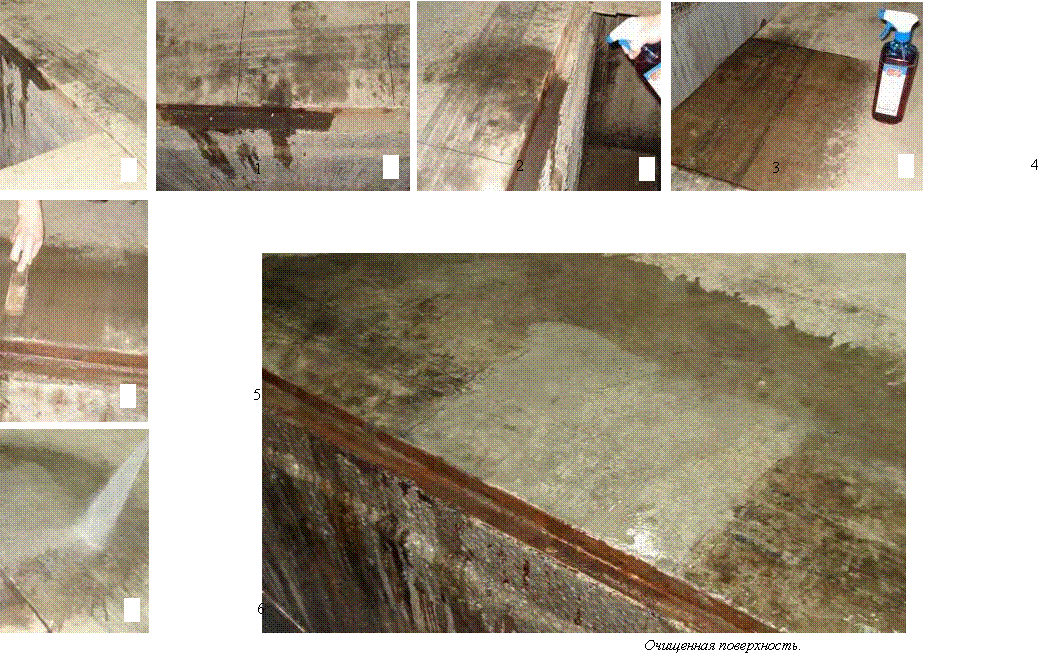

Демонстрационная очистка участка бетонного пола в гараже
 |

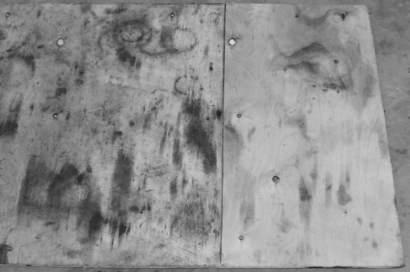

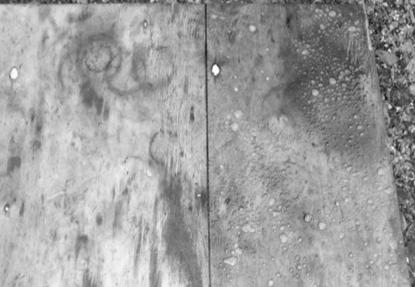

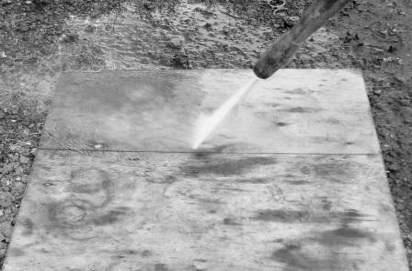

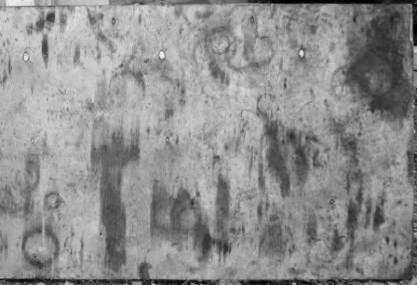

3.1.2. Очистка загрязнённых деревянных поверхностей составом «Макси ДК-250».
|
|
|
3.2. Подготовка поверхности.
Подготовка поверхностей старого или выдержанного бетона.
· С поверхности бетона удалить грязь, масляные пятна, краску остатки опалубочной смазки, атмосферные наслоения и отложения, отслаивающиеся слои штукатурки, цементной пленки.
· Выступающие части металла срезать на 15÷20 мм глубже наружной поверхности бетона. Образовавшиеся углубления заделать цементно-песчаным раствором.
· Подготовленная бетонная поверхность должна иметь открытую пористую структуру.
Подготовка поверхностей из свежеуложенного бетона.
· Удалить цементную пленку, другая специальная подготовка поверхностей не требуется.
· Состав «МаксиБетон» можно наносить на бетон в возрасте от 24 часов.
Подготовка поверхностей из силикатного кирпича
· С поверхностей удалить грязь, масляные пятна, атмосферные наслоения и отложения.
· В качестве очистителя рекомендуется применять состав «Макси ДК-250»
При проведении работ внутри помещений перед нанесением состава «МаксиБетон» поверхности рекомендуется увлажнить.
При наружных работах с составом «МаксиБетон» в солнечную, ветреную и жаркую погоду обрабатываемую поверхность необходимо увлажнить до состояния зеркального блеска влажной поверхности.
Перед нанесением составов «Макси ТС», «Макси Вуд», «Макси ДК-250» увлажнение не требуется.
3.3. Подготовка составов.
· Составы «Макси» поставляются в готовом для применения виде.
· Перед использованием составов их необходимо тщательно перемешать (взболтать ёмкость).
· Не допускается разбавления состава.
3.4. Заделка швов и трещин
3.4.1. Внешние условия
· Температура окружающей среды: от +5°С до +350С. Не применять при отрицательных температурах.
· Температура поверхности: от от +1°С до +320С. При более высокой температуре поверхность смачивается водой до нанесения на нее состава «МаксиБетон».
· Относительная влажность воздуха: от 10 % до 90 %.
3.4.2. Швы между блоками и плитами, холодные швы бетонирования и т. п. разделываются по всей длине не зависимо от их ширины отбойными молотками или перфораторами. Глубина разделки 25÷30 мм при ширине шва 20 мм и более. Для швов меньшей ширины глубина разделки 10÷20 мм.
3.4.3. Трещины с шириной раскрытия до 0,2 мм не разделываются, с шириной раскрытия более 3 мм разделываются на глубину не менее её ширины. Трещины с раскрытием менее 3 мм промываются аппаратами высокого давления. При невозможности удаления из них продуктов выщелачивания по трещине выполняется разделка шлиф машинами на глубину до 5 мм.
3.4.4. Разделанные швы, трещины, раковины и каверны обеспыливаются, промываются водой и обрабатываются составом «МаксиБетон» методом распыления или кистью, и после выдержки в течение 24 часов заделываются цементно-песчаным раствором с расширяющимся цементом в соответствии с требованиями СП или специальными составами типа «Стримплаг» или «Кальматрон».
3.4.5. Заделанные швы и трещины обрабатываются составами «МаксиБетон» совместно с обработкой поверхности, на которой они расположены.
3.5. Устройство гидроизоляции и защиты горизонтальных поверхностей конструкций.
3.5.1. Внешние условия
· Температура окружающей среды: от +5°С до +350С. Не применять при отрицательных температурах.
· Температура поверхности: от от +1°С до +320С. При более высокой температуре поверхность смачивается водой до нанесения на нее состава «МаксиБетон».
· Относительная влажность воздуха: от 10 % до 90 %.
3.5.2. На горизонтальные поверхности состав «МаксиБетон» наносится с помощью бытового распылителя или валика равномерно до состояния зеркального блеска влажной поверхности, без образования луж. При обработке поверхность должна оставаться увлажнённой не менее 5 сек. Ориентировочный расход состава ~0,3 л/м².
3.5.3. Стандартное использование предполагает нанесение двух слоев с интервалом между слоями не менее 24 часов. В проблемных зонах, где возможно протекание воды и повышенная влажность необходимо нанести дополнительные слои.
3.5.4. Время впитывания «МаксиБетон» составляет 1-2 часа. Ограниченный проход допускается через 30-60 минут. Полная гидроизоляция и защита достигается в течение 30÷40 суток после обработки поверхности.
3.5.5. В процессе нанесения и в течение 24 час с момента нанесения состава не допускается попадания воды на обработанные поверхности.
3.5.6. Нанесение декоративных и других покрытий (полимерные наливные полы, краску, плитку и т. п.) на поверхности, обработанные составом «МаксиБетон» следует производить через 7 суток после обработки
3.6. Устройство гидроизоляции и защиты вертикальных поверхностей конструкций.
3.6.1. Внешние условия
· Температура окружающей среды: от +5°С до +350С. Не применять при отрицательных температурах.
· Температура поверхности: от от +1°С до +320С. При более высокой температуре поверхность смачивается водой до нанесения на нее состава «МаксиБетон».
· Относительная влажность воздуха: от 10 % до 90 %.
3.6.2. На вертикальные поверхности состав «МаксиБетон» наносится с помощью бытового распылителя или валика снизу верх равномерно до состояния зеркального блеска влажной поверхности. При обработке поверхность должна оставаться увлажнённой не менее 4-5 секунд. Ориентировочный расход состава ~0,3 л/м².
3.6.3. Стандартное использование предполагает нанесение двух слоев с интервалом между слоями не менее 24 часов. В проблемных зонах, где возможно протекание воды и повышенная влажность необходимо нанести дополнительные слои.
3.6.4. Время впитывания «МаксиБетон» составляет 1-2 часа. Полная гидроизоляция и защита достигается в течение 30÷40 суток после обработки поверхности.
3.6.5. В процессе нанесения и в течение 24 час с момента нанесения состава не допускается попадания воды на обработанные поверхности.
3.6.6. Нанесение декоративных и других покрытий (краску, обои, плитку и т. п.) на поверхности, обработанные составом «МаксиБетон» следует производить через 7 суток после обработки
3.7. Гидрофобизация бетонных, кирпичных, каменных и других конструкций с применением состава «Макси ТС».
3.7.1. Внешние условия
· Температура окружающей среды: от +5°С до +350С. Не применять при отрицательных температурах.
· Температура поверхности: от от +1°С до +320С.
· Относительная влажность воздуха: от 10 % до 90 %.
3.7.2. Подготовка поверхности
· Для обеспечения высокой эффективности гидрофобизации и защиты обрабатываемые поверхности необходимо предварительно очистить от грязи, сажи, копоти, атмосферных наслоений и отложений. В качестве очистителя поверхностей рекомендуется применять состав «Макси ДК-250».
· Подготовленные поверхности должны быть чистыми и сухими. Не допускается обработка поверхностей с трещинами с шириной раскрытия более 0,2 мм.
3.7.3. На горизонтальные поверхности состав «Макси ТС» наносится с помощью бытового распылителя или валика равномерно до состояния зеркального блеска влажной поверхности, без образования луж. При обработке поверхность должна оставаться увлажнённой не менее 5 сек. Ориентировочный расход состава ~0,15 л/м².
3.7.4. На вертикальные поверхности состав «Макси ТС» наносится с помощью бытового распылителя или валика снизу верх равномерно до состояния зеркального блеска влажной поверхности. При обработке поверхность должна оставаться увлажнённой не менее 4-5 секунд. Ориентировочный расход состава ~0,15 л/м².
3.7.5. Стандартное использование предполагает нанесение одного слоя.
3.7.6. Время впитывания и высыхания состава «Макси ТС» составляет 2 час. В течение этого времени не допускается попадание воды на обработанные поверхности.
3.8. Гидроизоляция деревянных изделий и конструкций с применением состава «Макси Вуд».
3.8.1. Внешние условия
· Температура окружающей среды: от +5°С до +350С. Не применять при отрицательных температурах.
· Температура поверхности: от от +1°С до +320С.
· Относительная влажность воздуха: от 10 % до 90 %.
3.8.2. Подготовка поверхности
· Для обеспечения высокой эффективности гидроизоляции и защиты обрабатываемые поверхности необходимо предварительно очистить от грязи, сажи, копоти, атмосферных наслоений и отложений.
· Подготовленные поверхности должны быть чистыми и сухими. Не допускается обработка поверхностей с трещинами с шириной раскрытия более 0,2 мм.
3.8.3. На горизонтальные поверхности состав «Макси Вуд» наносится с помощью бытового распылителя, валика или кисти равномерно до состояния зеркального блеска влажной поверхности, без образования луж. При обработке поверхность должна оставаться увлажнённой не менее 4-5 секунд. Ориентировочный расход состава ~0,15 л/м².
3.8.4. На вертикальные поверхности состав «Макси Вуд» наносится с помощью бытового распылителя, валика или кисти снизу верх равномерно до состояния зеркального блеска влажной поверхности. При обработке поверхность должна оставаться увлажнённой не менее 4-5 секунд. Ориентировочный расход состава ~0,15 л/м².
3.8.5. Стандартное использование предполагает нанесение одного слоя.
3.8.6. Время впитывания «Макси Вуд» составляет 2-4 часа. В течение этого времени не допускается попадание воды на обработанные поверхности. Ограниченный проход допускается через 30 минут.
3.8.7. Полная гидроизоляция и защита достигается в течение 30÷40 суток после обработки поверхности.
3.8.8. Нанесение декоративных и других покрытий (лакокрасочные и огнезащитные покрытия и т. п.) на поверхности, обработанные составом «МаксиВуд» следует производить через 7 суток после обработки
4. Нанесение финишных декоративных покрытий
Обработка бетонных, кирпичных, оштукатуренных поверхностей составом «МаксиБетон» повышает адгезию обработанной поверхности к отделочным материалам, которые в дальнейшем будут наноситься на неё (плиточный клей, фасадная краска и т. п.)
Обработка деревянных поверхностей составом «МаксиВуд» обеспечивает повышение адгезии к лакокрасочным материалам, огнезащитным составам и др.
Нанесение декоративных и других покрытий (краску, обои, плитку и т. п.) на поверхности, обработанные составами «МаксиБетон» и «МаксиВуд», следует производить через 7 суток после обработки.
Важно!
Поверхности, обработанные гидрофобизирующим составом «Макси ТС» обладают очень низкой адгезией! Гидрофобизация является финишной стадией обработки и производится после нанесения всех отделочных и декоративных покрытий на обрабатываемые поверхности!
5. Методы и средства контроля качества выполненных работ
5.1. Проверку качества выполненных работ производить тщательным визуальным наблюдением за ходом работ (при необходимости – фото и видеосъёмка), с составлением акта скрытых работ.
5.2. Проверку качества устройства или восстановления гидроизоляции бетонных и железобетонных конструкций осуществлять не ранее чем через 30 суток после применения состава «МаксиБетон»:
- повышение водонепроницаемости проверять устройством для определения водонепроницаемости бетона ускоренным методом неразрушающего контроля по ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости».
- повышение прочности на сжатие проверять устройством для определения прочности бетона на сжатие ускоренным методом неразрушающего контроля ударного импульса «ОМШ-1» по ГОСТ «Бетоны. Определение прочности механическими методами неразрушающего контроля».
6. Мероприятия по технике безопасности
6.1. При производстве работ по устройству гидроизоляции следует руководствоваться правилами техники безопасности, изложенными в СНиП «Безопасность труда в строительстве».
6.2. Составы «МаксиБетон», «Макси ТС» и «Макси Вуд» «Макси ДК-250» не токсичны, пожаро - и взрывобезопасны.
6.3. К работам по устройству гидроизоляции допускаются лица, прошедшие специальное обучение, сдавшие технический минимум по правилам техники безопасности и прошедшие медицинский осмотр (не реже 1 раза в год).
6.4. Рабочие должны быть обеспечены средствами защиты: комбинезонами из плотной ткани, резиновыми сапогами (ботинками на резиновой подошве), резиновыми перчатками, рукавицами, защитными очками.
6.5. При попадании смеси защитного состава на оголенные участки кожи необходимо промыть данный участок водой в течение 5÷10 минут.
7. Упаковка, транспортировка и хранение
7.1. Составы «МаксиБетон», «Макси ТС», «Макси Вуд» и «Макси ДК-250» поставляются в герметично закрытых пластиковых контейнерах ёмкостью 20 л, полиэтиленовых канистрах 5 л, 10 л и ПЭТ-флаконах 1 л.
7.2. Каждый вид упаковки должен иметь следующие данные:
· наименование предприятия-изготовителя;
· наименование продукта;
· объём, л;
· дата изготовления;
· гарантийный срок хранения;
· обозначение технических условий;
· общая инструкция по применению;
· условия хранения.
7.3. Составы «МаксиБетон», «Макси ТС», «Макси Вуд» и «Макси ДК-250» транспортируют всеми видами транспорта, предохраняющих от попадания загрязнений, в соответствии с правилами перевозок, действующими для данного вида транспорта.
7.4. Составы хранят в закрытых помещениях в ненарушенной упаковке предприятия-изготовителя при температуре:
· «МаксиБетон» и «Макси Вуд» от -40 до +40 ºС.
· «Макси ТС» и «Макси ДК-250» от +5 до +40 ºС
7.5. Гарантийный срок хранения составов 36 месяцев с соответствии с датой указанной на упаковки.
8. Оборудование и инструменты.
· Переносной бытовой распылитель.
· Кисти, валик, скребок
· Резиновые перчатки
· Компрессор производительностью 240 л/мин и выше (рабочее давление – 6 атм.). Возможно подключение к магистральным сетям сжатого воздуха с рабочим давлением – 6 атм.
· Водоструйный аппарат высокого давления (напряжения – 380 В, мощность –8400 Вт, давление – 20-230 бар)
· Отбойный молоток (напряжение – 220 Вт, мощность – 1050 Вт, частота – уд./мин.)
· Перфоратор (напряжение – 220 Вт, мощность – 1000 Вт, частота – уд./мин.)
· Штраборез (напряжение – 220 В, мощность – 2200 Вт, частота об./мин.)
· Промышленный пылесос (напряжение – 220 В, мощность 1100 Вт)
· Насос дренажный (напряжение – 380 Вт, мощность – Вт)
· Мастерок строительный
· Шпатель
9. Технические характеристики составов «Макси»
9.1. Состав «МаксиБетон»
№ | Наименование показателя | Значение |
1. | Внешний вид | Жидкость без цвета и запаха (от прозрачной до мутной) |
2. | Глубина проникновения, мм | 10÷30 |
3. | Повышение поверхностной прочности бетона по шкале МООСА, ед., не менее | 2 |
4. | Повышение марки бетона по морозостойкости от марки F100 | F300 |
5. | Повышение марки бетона по водонепроницаемости от марки W4 | W8-10 |
6. | Прочность на отрыв (адгезия плиточного клея) после обработки, МПа, не менее | 3,5 |
7. | Снижение водопоглощения, % | Не менее 83 |
8. | Применение для резервуаров с питьевой водой | допускается |
9. | Температура применения | выше +5 ºС |
10. | Температура эксплуатации | -60 ÷ +130 ºС |
11. | Стойкость бетона к нефтепродуктам | стоек |
12. | Гарантийный срок хранения не менее, мес | 36 |
9.2. Состав «МаксиБетон Эконом»
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
