Тепломеханическое моделирование ПУ01.

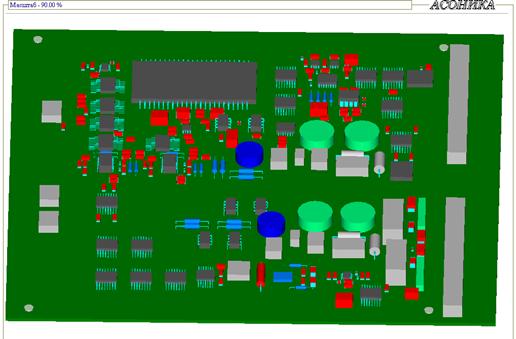

Рис. П.1. Объемная модель ПУ01 в подсистеме АСОНИКА-ТМ

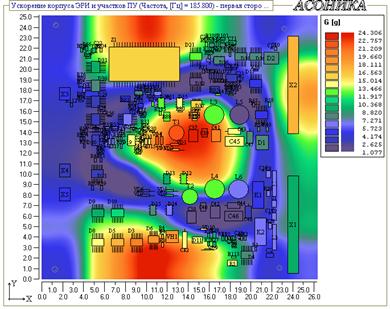

Рис. П.2. Поле виброускорений при воздействии гармонической вибрации

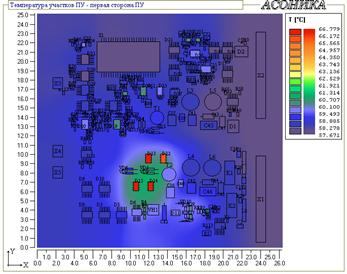

Рис. П.3. Поля температур для ПУ01

1.

КАРТА МЕХАНИЧЕСКИХ РЕЖИМОВ РАБОТЫ ЭРИ
(при гармонической вибрации)
№ п/п	Обо - значение ЭРИ	Сторона	Ускорение ЭРИ	Коэффициент механической нагрузки, [отн. ед.]	Перегрузка, [g]
Час-тота, [Гц]	Макси-мальное расчет-ное, [g]	Макси-мальное допу-стимое по ТУ, [g]
1	C1	1	499.500	8.064	40.000	0.202
2	C10	1	499.500	12.525	40.000	0.313
3	C11	1	452.000	17.256	40.000	0.431
4	C16	1	345.800	24.178	40.000	0.604
5	C17	1	499.500	8.064	40.000	0.202
6	C18	1	499.500	12.525	40.000	0.313
7	C2	1	283.300	5.000	40.000	0.125
8	C21	1	412.000	20.462	40.000	0.512
9	C22	1	345.800	18.138	40.000	0.453
10	C24	1	345.800	22.352	40.000	0.559
11	C27	1	412.000	20.462	40.000	0.512
12	C28	1	452.000	18.139	40.000	0.453
13	C3	1	278.300	13.882	40.000	0.347
14	C31	1	452.000	17.256	40.000	0.431
15	C32	1	365.800	19.856	40.000	0.496
16	C37	1	185.800	24.267	40.000	0.607
17	C38	1	365.800	17.283	40.000	0.432
18	C39	1	185.800	24.267	40.000	0.607
19	C40	1	365.800	17.283	40.000	0.432
20	C41	1	185.800	19.691	40.000	0.492
………………………………………...
264	R89	2	412.000	14.780	40.000	0.370
