Оглавление (стр. 8 )

№ п/п	Обозначение ЭРИ	Сторона	Температура ЭРИ	Коэффициент тепловой нагрузки, [отн. ед.]	Перегрев, [°C]
Расчетная, [°C]	Максимальная допустимая по ТУ, [°C]
1	C1	1	61.074	85.000	0.719
2	C10	1	61.529	85.000	0.724
3	C11	1	61.948	85.000	0.729
4	C12	1	61.236	85.000	0.720
5	C13	1	60.794	100.000	0.608
6	C14	1	63.768	100.000	0.638
7	C15	1	63.151	100.000	0.632
8	C16	1	60.767	100.000	0.608
9	C17	1	63.768	100.000	0.638
10	C18	1	63.151	100.000	0.632
11	C19	1	60.708	85.000	0.714
12	C2	1	60.976	85.000	0.717
13	C20	1	60.708	85.000	0.714
14	C21	1	60.728	85.000	0.714
15	C22	1	60.728	85.000	0.714
16	C23	1	60.708	85.000	0.714
17	C24	1	59.941	100.000	0.599
18	C25	1	59.724	100.000	0.597
19	C3	1	60.391	85.000	0.710
20	C4	1	61.097	100.000	0.611
………………………………………...

Тепломеханическое моделирование ПУ30.

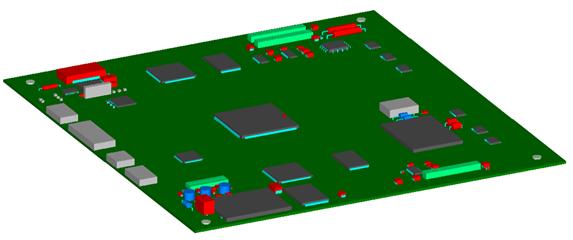

Рис. П.7. Объемная модель ПУ30 в подсистеме АСОНИКА-ТМ

Рис. П.8. Поле виброускорений при воздействии гармонической вибрации

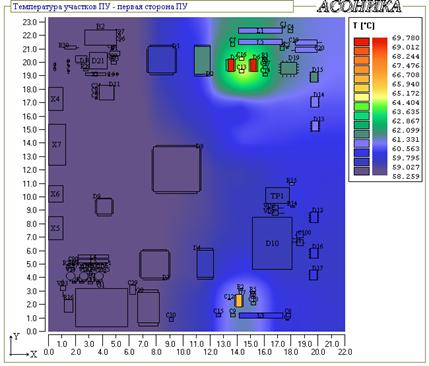

Рис. П.9. Поля температур для ПУ30 5.
КАРТА МЕХАНИЧЕСКИХ РЕЖИМОВ РАБОТЫ ЭРИ
(при гармонической вибрации)
№ п/п	Обозначение ЭРИ	Сторона	Ускорение ЭРИ	Коэффициент механической нагрузки, [отн. ед.]	Перегрузка, [g]
Частота, [Гц]	Максимальное расчетное, [g]	Максимальное допустимое по ТУ, [g]
1	R1	1	276.800	17.241	40.000	0.431
2	R17	1	459.300	21.753	40.000	0.544
3	R18	1	419.300	19.740	40.000	0.494
4	R19	1	459.300	21.753	40.000	0.544
5	R2	1	276.800	15.945	40.000	0.399
6	R20	1	409.300	18.860	40.000	0.472
7	R21	1	409.300	18.860	40.000	0.472
8	R22	1	459.300	21.753	40.000	0.544
9	R23	1	409.300	18.860	40.000	0.472
10	R24	1	459.300	21.753	40.000	0.544
11	R25	1	409.300	18.860	40.000	0.472
12	R26	1	409.300	16.076	40.000	0.402
13	R27	1	409.300	16.076	40.000	0.402
14	R28	1	459.300	25.672	40.000	0.642
15	R29	1	419.300	22.728	40.000	0.568
16	R3	1	419.300	26.847	40.000	0.671
17	R4	1	419.300	26.847	40.000	0.671
18	R5	1	276.800	15.945	40.000	0.399
19	R6	1	276.800	15.945	40.000	0.399
20	C1	1	419.300	28.276	40.000	0.707
………………………………………...

Таблица 4.6.
