Оглавление (стр. 7 )

№ п/п	Обозначение ЭРИ	Сторона	Температура ЭРИ	Коэффициент тепловой нагрузки, [отн. ед.]	Перегрев, [°C]
Расчетная, [°C]	Максимальная допустимая по ТУ, [°C]
1	C1	1	58.486	100.000	0.585
2	C10	1	58.106	100.000	0.581
3	C11	1	59.025	100.000	0.590
4	C16	1	58.275	100.000	0.583
5	C17	1	58.486	100.000	0.585
6	C18	1	58.109	100.000	0.581
7	C2	1	58.549	100.000	0.585
8	C21	1	58.502	100.000	0.585
9	C22	1	58.651	100.000	0.587
10	C24	1	58.651	100.000	0.587
11	C27	1	58.491	100.000	0.585
12	C28	1	58.856	100.000	0.589
13	C3	1	59.946	100.000	0.599
14	C31	1	59.027	100.000	0.590
15	C32	1	59.239	100.000	0.592
16	C37	1	58.798	100.000	0.588
17	C38	1	59.860	100.000	0.599
18	C39	1	58.926	100.000	0.589
19	C40	1	60.015	100.000	0.600
20	C41	1	58.327	100.000	0.583
………………………………………...
264	R89	2	59.111	100.000	0.591

Тепломеханическое моделирование ПУ10.

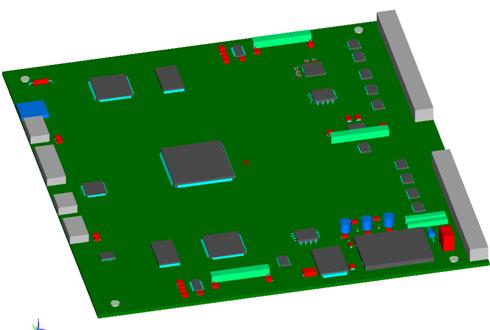

Рис. П.4. Объемная модель ПУ10 в подсистеме АСОНИКА-ТМ

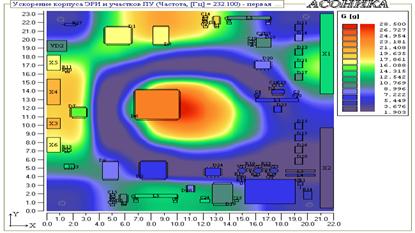

Рис. П.5. Поле виброускорений при воздействии гармонической вибрации

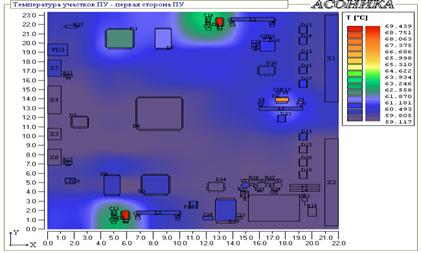

Рис. П.6. Поля температур для ПУ10

3.

КАРТА МЕХАНИЧЕСКИХ РЕЖИМОВ РАБОТЫ ЭРИ
(при гармонической вибрации)
№ п/п	Обозна-чение ЭРИ	Сторона	Ускорение ЭРИ	Коэффициент механической нагрузки, [отн. ед.]	Пере-грузка, [g]
Частота, [Гц]	Макси-мальное расчетное, [g]	Макси-мальное допу - стимое по ТУ, [g]
1	C1	1	342.200	28.067	40.000	0.702
2	C10	1	342.200	23.637	40.000	0.591
3	C11	1	484.700	23.174	40.000	0.579
4	C12	1	439.700	14.277	40.000	0.357
5	C13	1	232.100	10.298	40.000	0.257
6	C14	1	484.700	26.698	40.000	0.667
7	C15	1	474.700	20.114	40.000	0.503
8	C16	1	474.700	23.802	40.000	0.595
9	C17	1	484.700	26.698	40.000	0.667
10	C18	1	474.700	20.114	40.000	0.503
11	C19	1	222.100	9.624	40.000	0.241
12	C2	1	499.700	14.670	40.000	0.367
13	C20	1	222.100	9.624	40.000	0.241
14	C21	1	222.100	9.624	40.000	0.241
15	C22	1	222.100	9.624	40.000	0.241
16	C23	1	222.100	9.624	40.000	0.241
17	C24	1	474.700	15.924	40.000	0.398
18	C25	1	439.700	12.657	40.000	0.316
19	C3	1	439.700	16.114	40.000	0.403
20	C4	1	342.200	28.067	40.000	0.702
………………………………………...

4.
