Приложение
к приложению № 1
к информационной карте
Производственные модули для станков 3 шт. с металлической мебелью в ассортименте
Основное назначение данных модулей - создание условий для работы персонала.

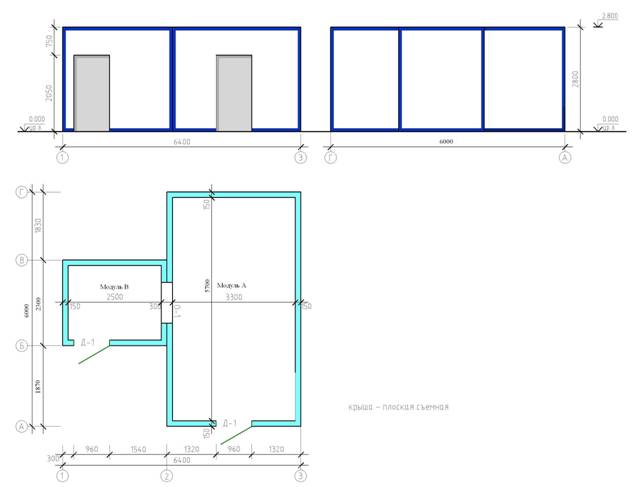

Схема модулей А и В
Технические характеристики модулей А и В.
Габаритные размеры здания, мм модуль А (Д*Ш*В) модуль В (Д*Ш*В) | 6000*3600*2800 2300*2800*2800 |
Размеры утепленной металлической двери, мм: модуль А (Ш*В) модуль В (Ш*В) | 960*2050 960*2050 |
Площадь здания (по основанию), м2 модуль А модуль В | 21,6 6,44 |
Температурный режим (модуль А и В), °C | от -50 до +40 |
Электрика, напряжение питающей сети (модуль А и В), В | 220 |
Освещение (модуль А и В) | электрическое от внешнего источника электроснабжения |
Расчетный срок службы (модуль А и В), лет | Не менее 15 |
Расчетная нагрузка на пол (модуль А и В), кг/м² | Не менее 200 |
Схема модуля С
Технические характеристики модуля С
Габаритные размеры здания, мм | 6000*3000*2800 |
Размеры утепленной металлической двери, мм: | 960*2050 |
Площадь здания (по основанию), м2 | 18 |
Температурный режим (модуль С), °C | от -50 до +40 |
Электрика, напряжение питающей сети (модуль С), В | 220 |
Освещение (модуль С) | электрическое от внешнего источника электроснабжения |
Расчетный срок службы (модуль С), лет | Не менее 15 |
Расчетная нагрузка на пол, кг/м² | Не менее 200 |
Описание конструктива модулей А, В и С
1. Во всех модулях кровля должна быть плоской и съемной.
2. Внешняя и внутренняя отделка стен и плоской кровли всех модулей должна быть выполнена окрашенным профилированным листом. Утепление минеральная плита;
3. Пол – металлический рифленый лист;
4. Входная дверь – металлическая утепленная. У входа должен быть оборудован пандус для подкатных тележек;
5. Электропакет: светильники, двойные розетки и выключатель у входа. Внутренние электрические сети выполнены по 3-х проводной схеме (фаза, рабочий ноль, защитный ноль) медным кабелем ВВГ в кабель-каналах. Сечение жил принято по мах токовой нагрузке.
6. В модуле А электроконвектор 1,5кВт – 2 шт.;
7. В модуле В электроконвектор 1,5кВт – 1 шт.;
8. В модуле С электроконвектор 1,5кВт – 2 шт.;
9. Для монтажа станков в модуле А и С должны быть предусмотрены технологические отверстия в полу. Размер технологических отверстий 1500х1000мм. (1шт.) в полу модуля А, и 300х300мм. (4шт.) в полу модуля С. Расположение отверстий согласовывается Заказчиком и Исполнителем дополнительно, по паспортным данным на соответствующий станок.
10. Внутри модуля А должна быть опорная металлическая плита, толщиной 20мм, 1400х900мм.
11. Исполнитель своими силами и за свой счет должен осуществить работы по изготовлению фундаментов для установки станков в модулях
№ | Наименование | Ед. изм. | Кол-во |
1 | Классик СР 180 x 90 см VIKING | ||
| * Классик СР 180 x 90 см ESD | шт | 1 |
| * Угловой стол УС-01 Комфорт ESD | шт | 1 |
| * Основная полка шириной 40 см ПО-18-4 | шт | 1 |
| * ½ ЭПА-18 | шт | 1 |
| * ½ ПФП-18 | шт | 1 |
| * ½ РК-18 | шт | 1 |
| * Освещение рабочей поверхности ДЛ ДЛ-18/А Комфорт | шт | 1 |
| * Инструментальная планка ИП-18 | шт | 1 |
2 | Классик СР 180 x 70 см VIKING | ||
| * Классик СР 1800х700 мм ESD | шт | 1 |
| * ½ ЭПА-18 | шт | 1 |
| * Основная полка шириной 40 см ПО-18-4 | шт | 1 |
| * Рельс для крепления ячеек РК-18 | шт | 1 |
| * Освещение рабочей поверхности ДЛ ДЛ-18/А Комфорт | шт | 1 |
3 | Классик СР 180 x 90 см VIKING | ||
| * Классик СР 180 x 90 см ESD | шт | 1 |
| * Подставка под системный блок подвесная ППС-03 | шт | 1 |
| * Подставка под клавиатуру ППК-01 | шт | 1 |
| * Подставка под LCD монитор ППМ-02 | шт | 1 |
| * ½ ЭПА-18 | шт | 1 |
| * ½ ПФП-18 | шт | 1 |
| * ½ РК-18 | шт | 1 |
| * Освещение рабочей поверхности ДЛ ДЛ-18/А Комфорт | шт | 1 |
| * Тумба подвесная 35 см ТП-01/П | шт | 1 |
| * Инструментальная планка ИП-18 | шт | 1 |
4 | Приборно-измерительная стойка СТ-ПИ | шт | 1 |
5 | Узел заземления VKG G-1 | шт | 2 |
6 | Антистатический браслет | шт | 3 |
7 | Подвес для инструмента KL-1200 | шт | 1 |
8 | Кассетницы Treston 550-3 | шт | 1 |
9 | Кассетницы Treston 550C-3 | шт | 1 |
10 | Кассетницы Treston 551-3 | шт | 1 |
11 | Лоток ЛК-01 (Белтема) | шт | 50 |
12 | Тумба 520*580*1050, 9 выдвижных ящиков | шт | 4 |
