Общие положения (стр. 4 )

Диаметр патрона, мм	32	36	40	45	60
Длина патрона, мм	250	250	300	370	400
Масса патрона, кг	0,2	0,25	0,4	0,5	1,0

Таблица 10

Удельный расход эталонного ВВ

Коэффициент крепости пород	Удельный расход qэ эталонного ВВ, кг/м3 для выработок сечением в проходке Sпр, м2
2,5-5,0	5,0-6,5	6,5-10	10-15	Более 15
22-19	4,9	3,8	3,2	3,0	2,8
18-15	4,5	3,5	2,9	2,8	2,6
14-13	3,9	3,0	2,5	2,4	2,2
12-11	3,3	2,6	2,2	2,1	1,9
10-8	3,1	2,4	2,0	1,9	1,8
8-7	2,6	2,0	1,7	1,6	1,5
6-4	1,5	1,2	1,0	0,9	0,9

, (53)

где L – длина проходимой выработки, м;

25 – число рабочих дней в месяце;

tм – срок проведения выработки, мес;

nсм – количество смен в сутки (принимается 3);

nц – число циклов в смену (принимается 1);

η – коэффициент использования шпура (к. и.ш), принимаемый 0,8-0,9

Определяем количество шпуров в забое N по формуле

, (54)

где q – удельный расход ВВ, кг/м3

Sпр – площадь поперечного сечения выработки в проходке, м2

Δ – плотность ВВ в патронах или шпурах, кг/м3

d – диаметр патрона или шпура, м

kз – коэффициент заполнения шпура (таблица 11).

Определяем необходимое количество ВВ на забой Qзаб, кг по формуле

Qзаб = q· Sпр·lср (55)

Определяем среднюю массу заряда на 1 шпур qср, кг

qср = , (56)

Таблица 11

Значение коэффициента заполнения шпуров

Диаметр патрона или шпура, мм	Кз при коэффициенте крепости пород
f = 3- 9	f =
32,36	0,6	0,85
40,45	0,5	0,75

Таблица 12

Линии наименьшего сопротивления зарядов

Коэффициент крепости пород f	Л. Н.С. зарядов ВВ, м в зависимости от работоспособности ВВ, см3
300-345	350-395	400 и выше
7-8	0,60-0,65	0,66-0,70	0,72-0,80
9-11	0,52-0,58	0,60-0,64	0,66-0,70
12-14	0,45-0,50	0,52-0,58	0,60-0,64
15-20	0,42-0,44	0,45-0,50	0,52-0,60

В забое имеется три группы шпуров – врубовые (расположены в центральной части забоя), оконтуривающие (расположены по контуру сечения выработки) и вспомогательные (расположены между врубовыми и оконтуривающими шпурами).

Таблица 13

Характеристика взрывных приборов и машинок

Марка прибора	Напряжение на зарядном конденсаторе, В	Допустимое сопротивление последовательной сети, Ом	Допустимое число последовательных ЭД
Конденсаторные взрывные приборы
КВП-1/100	600	320	100
ПИВ-100м	600	320	100
СВМ-2	600	150	50
Конденсаторные взрывные машинки
КПМ-1А	1500	300	100
ВМК-500	3000	2100	800

Таблица 14

Интервалы замедления электродетонаторов

Электродетонаторы, номер на бирке	Число серий замедления	Номинальное замедление, мс	Условие применения
ЭДКЗ-25,1-6	6	25;50;75;100;150;250	Для горных пород средней крепости (непредохранительный)
ЭДКЗ-ПМ-15,1ПМ-8ПМ	8	15;30;45;60;75;90;105;120	Для пород средней крепости и крепких (предохраниетльн.)
ЭДКЗ-ПМ 25, 1П-4П	4	25;50;75;100	Для мягких горных пород (предохранит.)
ЭДЗД 12Н-20Н	9	500;750;1000;1500;2000;4000;6000;8000	Для пород всех категорий шахт, не опасных по газу и пили

При проведении выработок применяют прямые и клиновые врубы. В прямых врубах все врубовые шпуры бурят перпендикулярно к плоскости забоя, а в клиновых врубах все врубовые шпуры (или часть из них) бурят под углом α = 65-750 (чем крепче породы, тем меньше угол α) к плоскости забоя.

При коэффициенте крепости пород f ≤ 10 применяют прямой вруб, а при f > 10 применяют клиновый вруб.

Все вспомогательные шпуры бурят перпендикулярно к плоскости забоя, а оконтуривающие шпуры бурят с наклоном к контуру выработки так, чтобы их забои находились на контуре выработки. Устья оконтуривающих шпуров располагают на расстояниисм от контура выработки. Расстояние между вспомогательными и оконтуривающими шпурами принимают равными линии наименьшего сопротивления (л. н.с.) по таблице 12.

Для повышения к. и.ш. глубину врубовых шпуров принимают на 0,2 м больше глубины остальных шпуров, а глубину вспомогательных и оконтуривающих шпуров принимают равной глубине

Определяем длину врубовых шпуров , м по формуле

(для прямого вруба), (57)

(для клинового вруба). (58)

Принимаем длину вспомогательных и оконтуривающих шпуров

. (59)

Количество шпуров по группам определяем из соотношения

nвр : nвс: nок = 1:0.5:1,5

тогда количество врубовых шпуров составит

nвр = . (60)

количество вспомогательных шпуров составит

nвс =. (61)

количество оконтуривающих шпуров составит:

nок = . (62)

Вычерчиваем схему расположения шпуров в забое в масштабе 1:50 в трех проекциях (рис. 6 и 7).

При клиновом врубе расстояние между забоями наклонных шпуров должно быть не менее 5 см. Количество шпуров по группам при построении схемы может корректироваться в большую сторону.

Определяем суммарную длину всех шпуров (количество шпурометров) , по формуле

, (63)

где - длина шпура под канавку, принимаемая равной 0,5 м.

Разрабатываем конструкцию заряда (рис. 8). Принимаем сплошную колонковую конструкцию заряда с расположением патрона-боевика первым от устья шпура (прямое инициирование) или первым от забоя шпура (обратное инициирование) с направлением дна детонатора в сторону заряда.

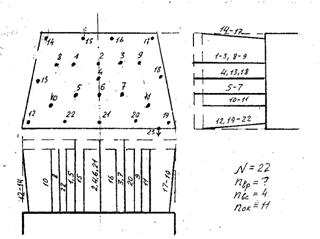

Рис 6. Схема расположения шпуров при прямом врубе



Рис 7. Схема расположения шпуров при наклонном врубе

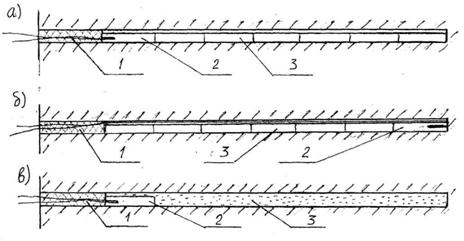

Рис 8. Конструкция заряда:

а) патронированный заряд с прямым инициированием;б) патронированный

заряд с обратным инициированием; в) заряд с насыпным ВВ.

1. Забойка. 2. Патрон-боевик. 3. Основное ВВ.

Величину заряда во врубовом шпуре принимают на 20% больше величины среднего заряда, а величину заряда во вспомогательном и оконтуривающем шпуре принимают равной величине среднего заряда.

Определяем величину врубового заряда qвр, кг по формуле

. (64)

Определяем величины вспомогательного qвс и оконтуривающего qок зарядов по формуле

qвс = qок = qср . (65)

Для патронированных ВВ полученные величины зарядов должны округляться до величин, кратных массе патрона.

Определяем фактический расход ВВ Qф кг по формуле

, (66)

где – величина заряда канавочного шпура, принимаемая равной 0,4 … 0,5 кГ.

Для насыпных ВВ определяем из Qф массу, приходящуюся на патроны-боевики Qфп, и массу приходящуюся на насыпное ВВ Qфн.

Определяем подвигание забоя за цикл (величину уходки) y, м по формуле

, (67)

где η – коэффициент использования шпура (к. и.ш.)

Определяем объем породы отбиваемой за цикл (в массиве) V, м3 по формуле

(68)

8.3 Расчет электровзрывной сети

Электровзрывная сеть включает в себя магистральный взрывной кабель, участковые провода (чтобы сохранить взрывной кабель) и электродетонаторы с соединительными проводами [11, 17].

Электродетонаторы имеют сопротивление rд = 3,5 Ом. Сечение магистрального взрывного кабеля Sм должно быть не меньше 0,75 мм2 (практически 1-10 мм2), сечение участковых проводов должно быть не менее Sу = 0,5 мм2 (практически 0,8 – 2 мм2).

Сопротивление проводов вычисляют по формуле

R = (L·p) / S Ом. (69)

где L – длина проводника, м;

p – удельное сопротивление медного провода, равное 0,0184 Ом мм2 /м;

S – поперечное сечение проводника, мм2.

Практически длина магистрального взрывного кабеля для горизонтальных выработок Lм = 160-240 м, а участковых проводов Lу = 30-50 м;

Определяем величину тока во взрывной цепи I, А по формуле

I = U/(RМ + Ry + rдnд) - последовательное соединение, (70)
