Лебедка электрическая ТЭЛ-1 (стр. 2 )

Тяговое усилие, кгс........420

Лебедки тяговые ТЛ-14А предназначены для производства подъемнотранспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.
Лебедка не предназначена для подъема людей.
Климатическое исполнение "У" , категория "2" по ГОСТ .
Лебедки тяговые рассчитаны для работы в следующих условиях:
1) окружающая среда - невзрывоопасная;
2) температура окружающей среды от +40°С до - 40° С;
3) рабочее положение - крепление на горизонтальной площадке;
4) режим работы легкий;
5) рабочее напряжение 380В, частота тока 50Гц.
Срок службы -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	4,2(420)
Редуктор:
Тип	Ц2У-160-31,5-21 Ц2У[4]
Передаточное число	30,72(39,20)
Расчётная скорость навивки каната на первом слое, м/с	0,72 (0,68)
Расчётная канатоемкость барабана, м	80
Диаметр барабана, м	299
Тормоз :
тип	ТКГ-160
Тормозной момент, кНм (кгс м)	0,1(10)
Габаритные размеры лебёдки, мм	925х630х800
Масса лебёдки без каната, кг	240

Лебедка тяговая ТЛ-9А

Лебёдка предназначена для производства подъёмно-транспортных операций при строительных, монтажных и других работах, а так же для комплектации подъемных устройств, работающих от сети переменного тока 380В, частотой 50 Гц.

Лебедка не предназначена для подъема людей.

Лебедка расчитана для работы в невзрывоопасной окружающей среде при температуре от +40° С до -40° С.

Рабочее положение - крепление на горизонтальной площадке, режим работы - лёгкий.

Технические данные
Тяговое усилие в канате, Кн(кгс)	12,5 (1250)
Редуктор:
Тип	1Ц2Н-200 РЦА-350 РМ-350
Расчётная скорость навивки каната на первом слое, м/с	0,5
Расчётная канатоемкость барабана, м	80
Диаметр, барабана, 1мм	219
Тормоз :
тип	ТКГ-200
Тормозной момент, кНм (кгс м)	0,294(30)
Габаритные размеры лебёдки, м	985х990х762
Масса лебёдки без каната, кг	435

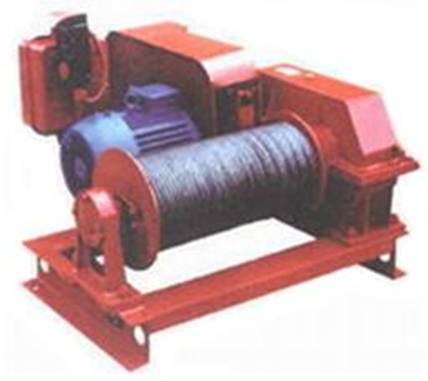

Лебедка электрическая ЛМ-0,25/0,5

Лебёдка ЛМ-0,25/ЛМ-0,5 предназначена для производства подъёмно-траспортных операций при строительных и монтажных работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств. Не предназначена для подъёма людей. Окружающая среда не взрывоопасная

Технические данные
Лебёдки	ЛМ -0.25	ЛМ-0,5
Тяговое усилие в канате, кН(кгс)	2,5 (250)	5,0 (500)
Редуктор :
Тип	Ц2У	Ц2у-125
Передаточное число	31,5	31,5
Расчётная скорость навивки каната на первом слое, м/с	0,25	0,3
Расчётная канатоемкость барабана, м	75	90
Диаметр, барабана, 1мм	89	114
Тормоз :
Тип	ТКГ-100	ТКГ-100
Габаритные размеры лебёдки, м	570х600х350	650х600х400
Масса лебёдки без каната, кг	70	95

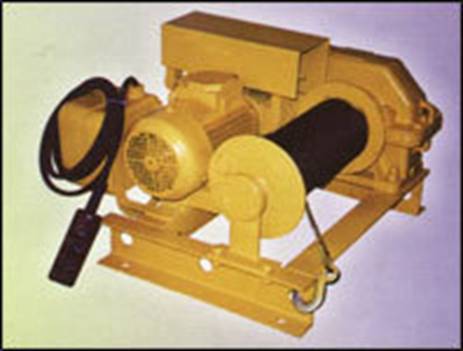

Лебёдка электрическая ЛМ -1

Лебёдка ЛМ-1 предназначена для производства подъёмно-транспортных операций при строительных и монтажных работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств.

Не предназначена для подъёма людей. Окружающая среда не взрывоопасная.

Технические данные
Тяговое усилие в канате, Кн(кгс)	10,0 (1000)
Редуктор:
Тип	Ц2У
Расчётная скорость навивки каната на первом слое, м/с	0,22
Расчётная канатоемкость барабана, м	80
Тормоз :
тип	ТКГ-160
Габаритные размеры лебёдки, м	900х900х850
Масса лебёдки без каната, кг	275

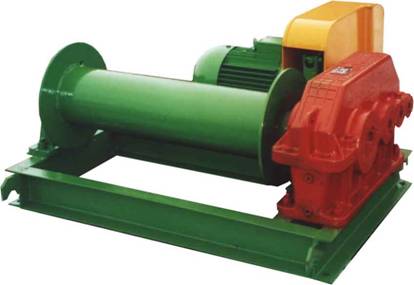

Лебёдка электрическая ЛМ -2

Лебёдка ЛМ-2 предназначена для производства подъёмно-транспортных операций при строительных и монтажных работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств.

Не предназначена для подъёма людей. Окружающая среда не взрывоопасная.

Технические данные
Тяговое усилие в канате, Кн(кгс)	20
Скорость навивки каната, м/с:
На первом слое	0,3
На пятом слое	0,4
Количество слоёв навивки каната	5
Канатоёмкость барабана, м	250
Диаметр каната ГОСТ 2688-80,мм	18
Потребляемая мощность, кВт	8,5(11)
Режим работы ПВ,%	Спедний25
Род тока	Переменный
Напряжение, В	380
Частота, Гц	50
Габаритные размеры, мм
Длина	1170
Ширина	1140
Высота	675
Масса, кг	585

Лебёдка электрическая ЛМ -3,2

Лебёдка ЛМ-3,2 предназначена для производства подъёмно-транспортных операций при строительных и монтажных работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств.

Не предназначена для подъёма людей. Окружающая среда не взрывоопасная.

Технические данные
Тяговое усилие в канате, Кн(кгс)	32
Скорость навивки каната, м/с:
На первом слое	0,28
На пятом слое	0,38
Количество слоёв навивки каната	5
Канатоёмкость барабана, м	250
Диаметр каната ГОСТ 2688-80,мм	18
Потребляемая мощность, кВт	15
Режим работы ПВ,%	Спедний25
Род тока	Переменный
Напряжение, В	380
Частота, Гц	50
Габаритные размеры, мм
Длина	1220
Ширина	1365
Высота	745
Масса, кг	980

Лебёдка электрическая ЛМ – 5

Лебёдка ЛМ-5 предназначена для производства подъёмно-транспортных операций при строительных и монтажных работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств.

Не предназначена для подъёма людей. Окружающая среда не взрывоопасная.

Лебедки тяговые рассчитаны для работы в следующих условиях:
1) окружающая среда - невзрывоопасная;
2) температура окружающей среды от +40°С до - 40° С;
3) рабочее положение - крепление на горизонтальной площадке;
4) режим работы легкий;
5) рабочее напряжение 380В, частота тока 50Гц.
Срок службы -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	50 (5000)
Редуктор:
Цилиндрический, двухступенчатый тип	РМ-650 (Ц2У-400Н)
передаточное число	50(40)
Расчётная скорость навивки каната на первом слое, м/с	0,25
Расчётная канатоемкость барабана, м	250
Диаметр каната, мм	22,5
Электродвигатель:
Мощность, при ПВ 40%	15
Скорость вращения, об/мин	695
Тормоз :
тип	ТКГ – 300
Габаритные размеры лебёдки, мм	1870х1520х920
Масса лебёдки без каната, кг	1940

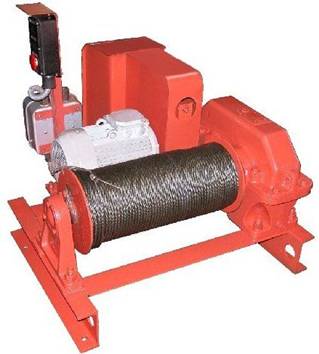

Лебёдка У5120.60

Технические данные
Тяговое усилие в канате, Кн(кгс)	6,3 (630)
Редуктор:
Тип	1Ц2У-160 РЦД-250 РМ-250
Расчётная скорость навивки каната на первом слое, м/с	0,58
Расчётная канатоемкость барабана, м	130
Диаметр, барабана, 1мм	152
Тормоз :
тип	ТКГ-160
Тормозной момент, кНм (кгс м)	0,1 (10)
Габаритные размеры лебёдки, м	840х835х805
Масса лебёдки без каната, кг	242
