Лебедка электрическая ТЭЛ-1 (стр. 1 )

Лебедка электрическая ТЭЛ-1

Лебедка предназначена для производства подъемнотранспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.
Лебедка не предназначена для подъема людей.
Климатическое исполнение "У" и "Т", категория "2" по ГОСТ .
Лебедка рассчитана для работы в следующих условиях: 1) окружающая среда - невзрывоопасная;
2) температура окружающей среды от +40°С до - 40° С;
3) рабочее положение - крепление на горизонтальной площадке;
4) режим работы легкий;
5) рабочее напряжение 380В, частота тока 50Гц.
Срок службы -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	10,0 (1000)
Редуктор:
Тип	Ц2У
Расчётная скорость навивки каната на первом слое, м/с	0,22
Расчётная канатоемкость барабана, м	80
Тормоз :
тип	ТКГ-160
Габаритные размеры лебёдки, м	900х900х850
Масса лебёдки без каната, кг	275

Лебедка электрическая ТЭЛ-5

Тяговое усилие, кгс........5000

Лебедка предназначена для производства подъемно - транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.
Лебедка не предназначена для подъема людей.
Лебёдка рассчитана для работы в следующих условиях:
1) окружающая среда - невзрывоопасная;
2) температура окружающей среды от +40С до - 40С;
3) рабочее положение - крепление на горизонтальной площадке;
4) режим работы легкий;
5) рабочее напряжение 380В, частота тока 50Гц.
Срок службы -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	50 (5000)
Редуктор:
Специальный, передаточное число	34 (40)
Ц2У – 160 передаточное число	31,5 (20)
Расчётная скорость навивки каната на первом слое, м/с	0,03
Расчётная канатоемкость барабана, м	120
Диаметр каната, мм	22,5
Длина каната, м	100
Электродвигатель:
тип	АИР 100S4
Мощность, при ПВ 40%	3,о
Скорость вращения, об/мин	1390
Тормоз :
тип	ТКГ – 160
Тормозной момент, кНм (кгс м)	0,1 (10)
Габаритные размеры лебёдки, мм	1800х1900х900
Масса лебёдки без каната, кг	1500

Лебедка тяговая ТЭЛ-3,2

Технические данные
Тяговое усилие в канате, Кн(кгс)	32
Скорость навивки каната, м/с:
На первом слое	0,28
На пятом слое	0,38
Количество слоёв навивки каната	5
Канатоёмкость барабана, м	250
Диаметр каната ГОСТ 2688-80,мм	18
Потребляемая мощность, кВт	15
Режим работы ПВ,%	Средний 25
Род тока	Переменный
Напряжение, В	380
Частота, Гц	50
Габаритные размеры, мм
Длина	1220
Ширина	1365
Высота	745
Масса, кг	980

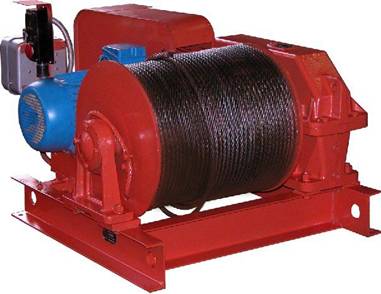

Лебедка тяговая ТЭЛ-2

Тяговое усилие, кгс........2000

Лебедка предназначена для производства подъемнотранспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.
Лебедка не предназначена для подъема людей.
Климатическое исполнение "У" категория "2" по ГОСТ .
Лебедка рассчитана для работы в следующих условиях: 1) окружающая среда - невзрывоопасная;
2) температура окружающей среды от +40°С до - 40° С;
3) рабочее положение - крепление на горизонтальной площадке;
4) режим работы легкий;
5) рабочее напряжение 380В, частота тока 50Гц.
Срок службы -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	20
Скорость навивки каната, м/с:
На первом слое	0,25
Количество слоёв навивки каната	4
Канатоёмкость барабана, м	250
Диаметр каната ГОСТ 2688-80,мм	16
Потребляемая мощность, кВт	11,0
Режим работы ПВ,%	Средний 25
Род тока	Переменный
Напряжение, В	380
Частота, Гц	50
Габаритные размеры, мм
Длина	1170
Ширина	1140
Высота	675
Масса, кг	645

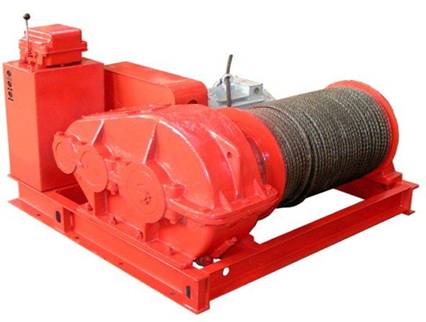

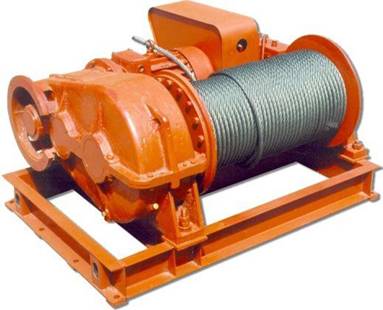

Лебедка тяговая ТЛ-7А-1

Технические данные
Тяговое усилие в канате, Кн(кгс)	50 (5000)
Канатоёмкость барабана, м	250
Электродвигатель:
Тип: для исполнения У2	MTF – 411 – 8
Для исполнения Т2	MTH – 411– 8
Мощность, кВЫт	15;`18[1]
Частота вращения вала, об/мин	715;860*
Редуктор:
тип	PM – или Ц2У-400К-50-22Ь
Передаточное число	49,3
Тормоз :
тип	ТКГ-300
Наибольший тормозной момент, кНм (кгс м)	0,8 (80)
Габаритные размеры лебёдки, мм	1790х1850х1185
Масса лебёдки без каната, кг	1940

Лебедка тяговая ТЛ-7Б

Лебедка предназначена для производства строительных, монтажных и других работ, а также для комплектации строительных подъемных устройств.
Лебедка не предназначена для подъема людей.

Лебедка рассчитана для работы в следующих условиях:
1) окружающая среда - невзрывоопасная;
2) температура окружающей среды от +40°С до - 40° С;
3) рабочее положение - крепление на горизонтальной площадке;
4) режим работы - легкий;
5) рабочее напряжение 380В, частота тока 50Гц.
Срок службы -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	50 (5000)
Редуктор:
Цилиндрический, двухступенчатый тип	РМ-650 (Ц2У-400Н)
передаточное число	50(40)[2]
Расчётная скорость навивки каната на первом слое, м/с	0,31
Расчётная канатоемкость барабана, м	250
Диаметр каната, мм	22,5
Электродвигатель:
тип	МТК F-411-8С (АИР180)
Мощность, при ПВ 40%	15(22)
Скорость вращения, об/мин	695
Тормоз :
тип	ТКГ – 300
Габаритные размеры лебёдки, мм	1870х1520х920
Масса лебёдки без каната, кг	1940

Лебедка тяговая ТЛ-14Б

Лебедка тяговая электрическая ТЛ-14Б предназначается для производства подъемно-транспортных операций в монтажных, строительных и прочих работах, а также для комплектации строительных подъемных устройств.
Лебедка не предназначается для подъема людей.
Производится в двух основных климатических исполнениях "Т" и "У", категория "2" по ГОСТ .

Лебедка электрическая ТЛ-14Б рассчитана для работы в следующих условиях:
1) температура от +40°С до - 40°С;
2) невзрывоопасная окружающая среда;
3) рабочее состояние - крепление на горизонтальной площадке;
4) легкий режим работы;
5) рабочее напряжение электросети 380В, частота тока 50Гц.
Срок службы лебедки -10 лет.

Технические данные
Тяговое усилие в канате, Кн(кгс)	6,3 (630)
Редуктор:
Тип	Ц2У-160-31,5-21 Ц2У[3]
Передаточное число	30,72 (39,20)
Расчётная скорость навивки каната на первом слое, м/с	0,37 (0,29)
Расчётная канатоемкость барабана, м	50
Диаметр барабана, м	140
Тормоз :
тип	ТКГ – 160
Тормозной момент, кНм (кгс м)	0,1 (10)
Габаритные размеры лебёдки, мм	925х630х800
Масса лебёдки без каната, кг	220

Лебедка тяговая ТЛ-14А
