Лебедка электрическая ТЭЛ-1 (стр. 3 )

Лебёдка электрическая ЛМЧ – 0,25

Технические данные
Тяговое усилие в канате, Кн(кгс)	2,5 (0,25)
Расчётная скорость навивки каната на первом слое, м/с	0,2
Расчётная канатоемкость барабана, м	80
Редуктор червячный	Ч-80
Тормоз колодочный	ТКТ - 100
Электродвигатель, тип	АИР 80
Мощность, при ПВ=40%,кВт	1,1
Канат Г-1-Н-1770(180),ГОСТ2688,диаметр, мм	4,5
Габаритные размеры лебёдки, м	580х580х340
Масса лебёдки без каната, кг	70

Лебёдка электрическая ЛМЧ – 0,50

Технические данные
Тяговое усилие в канате, Кн(кгс)	5,0 (0,50)
Расчётная скорость навивки каната на первом слое, м/с	0,1
Расчётная канатоемкость барабана, м	80
Редуктор червячный	2Ч-100
Тормоз колодочный	ТКТ - 100
Электродвигатель, тип	АИР 90
Мощность, при ПВ=40%,кВт	1,5
Канат Г-1-Н-1770(180),ГОСТ2688,диаметр, мм	6,9
Габаритные размеры лебёдки, м	700х800х450
Масса лебёдки без каната, кг	100

Лебёдка электрическая ЛМЧ – 1

Технические данные
Тяговое усилие в канате, Кн(кгс)	10,0(1,0)
Расчётная скорость навивки каната на первом слое, м/с	0,3
Расчётная канатоемкость барабана, м	100
Редуктор червячный	Ч – 125
Тормоз колодочный	ТКГ – 160
Электродвигатель, тип	АИР 100
Мощность, при ПВ=40%,кВт	4,0
Канат Г-1-Н-1770(180),ГОСТ2688,диаметр, мм	9,9
Габаритные размеры лебёдки, м	800х810х400
Масса лебёдки без каната, кг	270

Лебёдка электрическая ТЛ - 8Б

Лебедка тяговая электрическая ТЛ-8Б, ТЛ-8Б.3 предназначается для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов.
Лебедка электрическая ТЛ-8Б рассчитана для работы в следующих условиях:

1) температура от +40°С до - 40°С;
2) рабочее состояние - крепление на горизонтальной площадке;
3) средний режим работы;
Срок службы лебедки - 7 лет.
Подъем грузов лебедкой недопустим.

Технические данные
Тяговое усилие, кН(гс) :на главном барабане	50(5,0)
На вспомогательном барабане	5(0,5)
Скорость навивки каната на первом слое, м/с при частоте тока 50 Гц:
на главном барабане	0,03
На вспомогательном барабане	0,4
Масса грузов в передвигаемых вагонах, т	315
Канатоемкость барабана, м:
на главном барабане	220
На вспомогательном барабане	230
Электродвигатель мощность при ПВ=40%,кВт	АИР 100 3,0
Диаметр каната, мм:
на главном барабане	22,5
На вспомогательном барабане	6,9
Габаритные размеры лебёдки, м	1625х1700х900
Масса лебёдки без каната, кг	1500

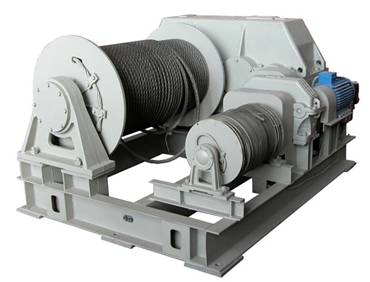

Лебёдка электрическая ЛЭМ – 10

 Лебёдка электрическая маневровая двухбарабанная ЛЭМ-10 предназначена для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов. Климатическое исполнение "У" и "Т", категория "2" по ГОСТ .

Технические данные
Тяговое усилие, кН(гс) :на главном барабане	100(10,0)
На вспомогательном барабане	12,5 (1,25)
Скорость навивки каната на первом слое, м/с при частоте тока 50 Гц:
на главном барабане	0,04
На вспомогательном барабане	0,4
Масса грузов в передвигаемых вагонах, т	750
Канатоемкость барабана, м:
на главном барабане	350
На вспомогательном барабане	350
Электродвигатель мощность при ПВ=40%,кВт	АИР 160 11,0
Диаметр каната, мм:
на главном барабане	28,0
На вспомогательном барабане	11,0
Габаритные размеры лебёдки, м	2350х2200х1400
Масса лебёдки без каната, кг	5500

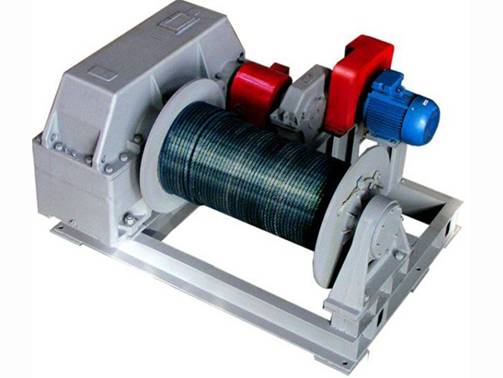

Лебёдка ТЭЛ – 8

Технические данные
Тяговое усилие в канате, Кн(кгс)	8,0(80)
Расчётная скорость навивки каната на первом слое, м/с	0,1
Расчётная канатоемкость барабана, м	350
Редуктор	Ц2Н 450 1Ц2У 200
Тормоз колодочный	ТКГ 200
Электродвигатель, тип	АИР 160
Мощность, при ПВ=40%,кВт	15
Канат Г-1-Н-1770(180),ГОСТ2688,диаметр, мм	27,0
Габаритные размеры лебёдки, м	2300х2100х1000
Масса лебёдки без каната, кг	3200

Лебёдка ТЭЛ – 10

Технические данные
Тяговое усилие в канате, Кн(кгс)	10, 0(100)
(Расчётная скорость навивки каната на первом слое, м/с	0,1
Расчётная канатоемкость барабана, м	350
Редуктор	Ц2К-500 1Ц2У-200
Тормоз колодочный	ТКГ -200
Электродвигатель, тип	АИР -160
Мощность, при ПВ=40%,кВт	15
Канат Г-1-Н-1770(180),ГОСТ2688,диаметр, мм	28
Габаритные размеры лебёдки, м	2300х2300ж1000
Масса лебёдки без каната, кг	3900

[1] Для сети частотой тока 60 Гц

[2] ВАРИАНТ ПОСТАВКИ

[3] ДЛЯ РЕДУКТОРА Ц2У

[4] ДЛЯ РЕДУКТОРА Ц2У
