Компоновка промышленного здания

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И Науки РОССИЙСКОЙ ФЕДЕРАЦИИ

ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАМЫШИНСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ (ФИЛИАЛ)

ВОЛГОГРАДСКого ГОСУДАРСТВЕННого ТЕХНИЧЕСКого УНИВЕРСИТЕТа

КАФЕДРА «ОБЩЕТЕХНИЧЕСКИЕ ДИСЦИПЛИНЫ»

Компоновка

промышленного

здания

Методические указания

РПК «Политехник»

Волгоград

2004

УДК 744 : 691.7] (07)

К 63

Компоновка промышленного здания: Методические указания / Сост. ; Волгоград. гос. техн. ун-т. – Волгоград, 2004. – 18 с.

Излагаются основы строительного черчения по компоновке промышленного здания в металлическом и железобетонном вариантах для выполнения графической работы по курсу «Инженерная графика», а также приведены варианты заданий.

Предназначены для студентов, обучающихся по направлениям 552900 и специальностям 1201, 2802, 1004 и могут быть использованы при выполнении курсовых и дипломных работ по этим специальностям.

Илл. 5. Табл. 3. Библиогр.: 2 назв.

Рецензент:

Печатается по решению редакционно-издательского совета

Волгоградского государственного технического университета

©	Волгоградский государственный технический университет, 2004

Составитель: Николай Иванович Привалов

КОМПОНОВКА ПРОМЫШЛЕННОГО ЗДАНИЯ

Методические указания

Под редакцией автора

Темплан 2004 г. Поз. № 000.

Подписано в печать г. Формат 60×84 1/8.

Бумага потребительская. Усл. авт. л. 1,88. Уч. изд. л. 2,25.

Тираж 100. Заказ

Волгоградский государственный технический университет.

400131 Волгоград, просп. им. , 28.

РПК «Политехника»

Волгоградского государственного технического университета.

400131 Волгоград, ул. Советская, 35.

Отпечатано в типографии «Новый ветер», ПБОЮЛ

Волгоградская обл., /1.



КОМПОНОВКА ПРОМЫШЛЕННОГО ЗДАНИЯ

Цель семестрового задания. Закрепить теоретический материал и получить практические навыки по выполнению компоновочных чертежей промышлен­ных зданий и сооружений.

Научиться выполнять чертежи зданий и сооружений.

Глубже усвоить сложные варианты учебной программы по строительному черчению.

Объем семестрового задания. Выполнить компоновку конструкций про­мышленного здания в железобетонном или металлическом вариантах.

Построить план здания, продольный и поперечный разрезы, фасад здания с одной стороны.

Содержание задания

1.  Нанести оси здания.

2.  Вычертить на плане здания колонны, ограждающие конструкции, подкрано­вые балки, ворота и дверные проемы.

3.  Выполнить продольный и поперечный разрезы здания, с постановкой свя­зей между колоннами. Показать мостовые краны.

4.  Вычертить фасад здания, показать остекление, ворота и дверные проемы.

5.  Нанести отметки и размеры.

1. Краткие теоретические сведения

Чертежи планов промышленных зданий представляют собой горизонталь­ные разрезы здания на конкретных отметках, также планы фундаментов, кровли. По плану можно судить о размерах здания, расположении, привязке помещений, применяемых конструкциях колонн, ферм, балок, плит покрытия и перекрытия, толщине стен, расположении оконных и дверных проемов.

При вычерчивании конструктивных элементов здания используют условные стандартные графические изображения, применяемые в строительных черте­жах.

Вычерчивание планов начинают с изображения разбивочных осей, которые определяют шаг колонн и величину пролетов здания. Оси обозначаются араб­скими цифрами, а пролеты заглавными буквами русского алфавита.

Затем вычерчивают колонны крайних и средних рядов. Шаг колонн крайних и средних рядов может быть одинаковым 6, 12 м, или отличным – крайние 6, 12 м, а средние по 12, 18 м. По периметру здания вычерчивают стеновое огражде­ние из железобетонных панелей, или панелей типа «сэндвич» для зданий с ме­таллическими конструкциями, с указанием мест устройства ворот и дверных проемов.

Внутри здания вычерчиваются подсобные, производственные помещения (комнаты отдыха, раздевалки, инструментальная, склады, комната мастера и др.). При наличии кранового оборудования, на плане показываются подкрано­вые балки, мостовой электрический кран, его грузоподъемность.

Для определения высотных размеров здания, указания несущих конструкций, связей между колоннами применяют вертикальные продольные и поперечные разрезы здания. Разрезы могут быть простыми и сложными. На разрезах указываются фундаменты, колонны, подкрановые балки, связи, фермы, балки и плиты покрытий. На разрезах указываются все необходимые высотные от­метки. Длина колонн выбирается исходя из высоты здания, принимаемой от уровня пола до низа стропильных ферм, и глубины заделки колонны в фунда­мент.

Каркас здания может быть выполнен из железобетонных, металлических или совмещенных конструктивных элементов.

Для изображения внешнего вида здания, конструкций остекления, указания высоты проемов ворот и дверей в строительных чертежах используют фасады здания. На чертежах фасадов указывают только крайние оси здания и высотные отметки. Фасады именуются по крайним разбивочным осям или рядам.

2. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАБОТЫ

A.  Нанести цифровые и буквенные оси здания (рис. 1), согласно вариан­тов задания по табл. 1.

B.  Вычертить на плане здания колонны, ограждающие конструкции, под­крановые балки, ворота и дверные проемы (рис. 2). Конструктивные элементы принимаются согласно задания по табл. 2.

C.  Вычертить на плане вспомогательные помещения со стенами из кирпича с дверными проемами.

D.  Выполнить продольный и поперечный разрезы здания в железобетонном или металлическом вариантах с постановкой связей между колоннами. Пока­зать мостовые электрические краны (рис. 3, 4).

E.  Вычертить один фасад здания. Показать остекление, ворота (рис. 5).

F.  Нанести отметки и размеры.

G.  Заполнить таблицу конструктивных элементов (табл. 3).

3. ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ СЕМЕСТРОВОГО ЗАДАНИЯ

1.  Графическую работу выполнить на листах формата А1 или А2.

2.  Масштабы при вычерчивании осей плана здания, разрезов и фасадов при­нимаются 1:100, 1:200, 1:400. Образцы выполнения плана задания, разрезов фасадов (рис. 3, 4, 5).

3.  Размеры элементов здания (колонны, стеновые панели, фермы, плиты по­крытия, фундаменты и т. д.) на планах, фасадах и разрезах вычерчивают конст­руктивно.

4.  Все принятые конструктивные элементы необходимо маркировать (напри­мер: колонны К-1; К-2; плиты покрытия П-1; фермы Ф-1 и т. д).

5.  Над основной надписью приводится сводная таблица конструктивных эле­ментов промышленного здания замаркированных на чертеже с графами: марка элемента, наименование элемента, тип, количество, примечания (табл. 3).

6.  Оси здания, выносные и размерные линии чертить четко тонкой линией ка­рандашом «Т», конструктивные элементы здания: колонны, фермы, плиты покрытий стеновые панели и подкрановые балки чертить основной линией ка­рандашом «М» или «2 М».

Таблица 1

Варианты для выполнения семестрового задания по строительному чертежу

№ ва­рианта	Схема здания	Материал конструкции	Шаг колонн, м	Длина пролета, м	Длина здания, м	Высота здания, м	Тип конструктивного элемента
Крайний ряд	Средний ряд	L1	L2	L3	L4	Колонн	Подкрановых балок	Балок покрытий	Ферм	Фундамента	Панелей ограждения	Плит покрытия
1	а	ж/б	6	6	18	12			60	9	12	17		8,9	21	4	1
2	б	ж/б	6	6	9	18	9		54	7	12	17		9	21	4	2
3	в	ж/б	6	6	12	18	12	6	66	10	13	17	6	8,9	21	4	2
4	б	ж/б	6	6	18	18	6		48	12	13	17		9	21	4	2
5	в	ж/б	6	6	9	12	18	9	60	14	12	17		8,9	21	4	1
6	а	ж/б	6	12	12	12			54	16	12	17		8	21	4	1
7	б	мет	6	12	30	24	24		60	10,8	15	16	5	10,11	22	4	2
8	в	мет	6	12	18	30	30	24	60	12,6	15	16		10,11	22	4	3
9	б	мет	12	12	24	18	24		72	14,4	14	16		10,11	22	5	3
10	в	мет	12	12	24	30	18	18	60	12,6	14,15	16		10,11	22	5	3
11	б	мет	6	12	24	24	30		72	16,2	15	16		10,11	22	4	2
12	в	мет	6	12	18	18	30	18	72	12,6	14	16		10,11	22	4	2
13	б	мет	6	6	24	30	30		60	10,8	15	16		10,11	22	5	2
14	в	мет	6	6	24	30	24	18	60	14,4	15	16		10,11	22	5	2
15	а	ж/б	6	6	18	18			54	12	13	17		9	21	4	1
16	б	ж/б	6	6	12	18	9		60	14	713	17	7	8,9	21	4	2
17	в	ж/б	6	6	12	12	18	6	66	10	612	17	6	8,9	21	4	2
18	б	ж/б	6	12	18	18	12		60	9	12	17		8,9	21	4	2
19	в	ж/б	6	12	12	18	9	6	60	14	13	17		8,9	21	4	2
20	б	мет	12	12	18	24	24		72	10,8	14	16		10,11	22	4	2
21	в	мет	12	12	24	30	18	18	60	12,6	15	16		10,11	22	5	3
22	а	мет	6	12	30	30			60	14,4	15	16	6	10,11	22	4	2
23	б	ж/б	6	6	18	18	6		54	12	13	17	7, 6	9	21	4	1
24	в	ж/б	6	12	18	9	9	6	60	14	13	17		8,9	22	4	2
25	б	мет	6	12	24	30	18		72	12,6	14	17		10,11		5	3

Рис. 1. Схемы промышленных зданий:

а) двухпролетная схема здания; б) трехпролетная схема здания;

в) четырехпролетная схема здания

Таблица 2

Таблица конструктивных элементов промышленных зданий и сооружений

Продолжение табл. 2

Продолжение табл. 2

Продолжение табл. 2

Продолжение табл. 2

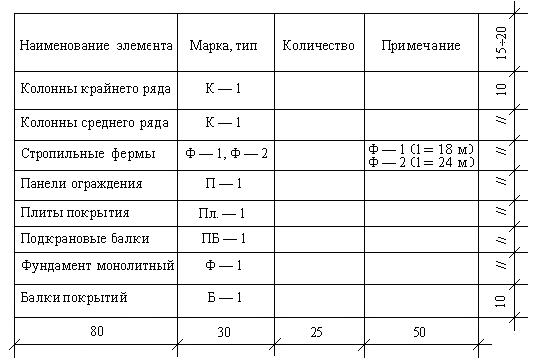

Таблица 3

Спецификация конструктивных элементов

замаркированных на чертежах здания

Примечание: при вычерчивании таблицы вертикальные линии и строка наименований выделяются основной линией.



Рис. 2. План промышленного здания: а) вариант с металлическим каркасом; б) вариант с железобетонным каркасом

Рис. 3. Поперечный и продольный разрезы промышленного здания (вариант с металлическим каркасом)

Рис. 4. Поперечный и продольный разрезы промышленного здания (вариант с железобетонным каркасом)

Рис. 5. Фасады промышленных зданий

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.  , Воинов . – М.: Машиностроение, 1981. – 304 с.

2.  Якубович по черчению для строителей. – М.: Высшая школа, 1984. – 255 с.

содЕРЖАНИЕ

1.  Краткие теоретические сведения……………………………………………3

2.  Последовательность выполнения работы…………………………………..4

3.  Требования к оформлению графической работы…………………………..4

4.  Список рекомендуемой литературы……………………………………….17
