Практическая работа

9 класс

Раздел: Технология обработки конструкционных материалов

Тема: «Обработка древесины вручную и сборка деталей»

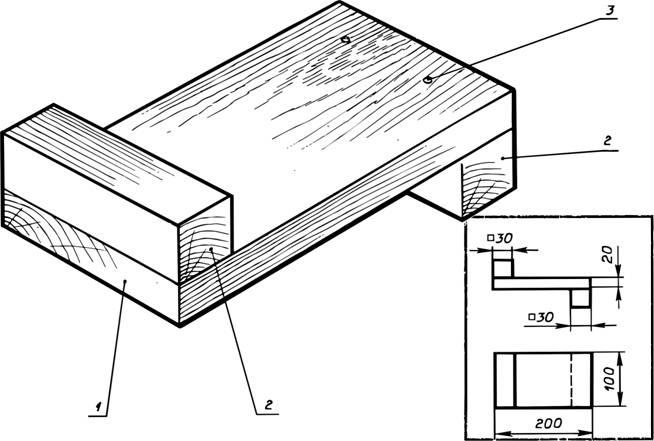

1. Основание 20х100х200 - древесина

2. Упор 30х30х100 - древесина

3. Саморез 3х40 - Сталь

Технологическая карта на изготовление приспособления для пиления

Цель: Проверить уровень усвоения знаний и умений по ручной обработке деталей из древесины, и последующей сборки конструкций.

Задание: Изготовить приспособление для пиления.

Учебная карта.

№ поз.

№ п/п

Последовательность выполнения работы

Графическое изображение

Инструменты, приспособления

1

1

 Выбрать заготовку и прострогать базовую пласть

Верстак, линейка, рубанок

2

 Прострогать базовую кромку под углом 90°

к базовой

Верстак, рубанок, линейка, угольник

3

 Разметить заготовку по ширине

Угольник, линейка, карандаш

4

 Прострогать вторую кромку до линии разметки

Верстак, рубанок, линейка, угольник

5

 Разметить заготовку по толщине с двух сторон

Рейсмус,

карандаш

6

 Прострогать вторую пласть до линии разметки

Верстак, рубанок,

линейка

7

 Разметить заготовку по длине

Угольник, линейка, карандаш

8

 Распилить заготовку, сохраняя разметочные линии

Верстак, ножовка, приспособление (упор)

9

 Зачистить поверхность и притупить углы

Верстак, шлифовальная колодка

2

10

 Выбрать заготовку и прострогать базовую пласть

Верстак, линейка, рубанок

11

 Прострогать вторую пласть под углом 90° к первой

Верстак, рубанок, линейка, угольник

12

 Разметить заготовку по чертежу

Верстак,

рейсмус

13

 Прострогать третью пласть до линии разметки

Верстак,

рубанок, линейка, угольник

14

 Разметить заготовку по чертежу

Верстак,

угольник, линейка, карандаш

15

 Распилить заготовку, сохраняя разметочную линию

Верстак,

стусло, ножовка

16

 Зачистить поверхность и притупить углы

Верстак, шлифовальная колодка

1,2,3

17

 Соединить детали между собой на саморезах

Верстак

саморезы (4шт.),

отвертка крестообразная

18

 Покрыть изделие лаком или покрасить его. Проконтролировать качество изделия

Верстак, лак (краска), кисть,

подкладная доска

Критерии оценивания

«Технология обработки конструкционных материалов»

(деревообработка)

критерии

баллы

Полученные баллы

за практическую работу

1 . Навыки выполнения приемов работы со столярными элементами.

5

2. Умение читать чертеж и выполнять разметку заготовки.

5

3. Организация рабочего места и соблюдение правил техники безопасности.

5

4. Точность запиливания ножовкой по размерам.

5

5. Правильно выполненные приемы работ со сверлильным станком.

10

6. Соответствие выполнения обработки заготовки технологической карте.

5

7. Умение контролировать размеры в процессе обработки.

5

Итого: 40 баллов __________________
