Макет схемы теплоснабжения (стр. 15 )

Рисунок 3.17. Прогноз спроса на тепловую мощность из индивидуальных и централизованных систем теплоснабжения

3.10.4.  Прогноз спроса на тепловую энергию для отопления и горячего водоснабжения в жилых и общественных зданиях, обслуживаемых из централизованных систем теплоснабжения

В таблице 3.35 и на рис. 3.18 приведены результаты расчетов спроса на тепловую энергию поставляемую для обеспечения отопления и горячего водоснабжения жилых и общественных зданий из индивидуальных и централизованных систем теплоснабжения с разделением по видам спроса (на отопление и горячее водоснабжение).

Результаты расчета показывают, что тенденции загрузки централизованных систем теплоснабжения сохранятся и в этом случае.

Таблица 3.18. Прогноз спроса на тепловую энергию для отопления и горячего водоснабжения жилых и общественных зданий в индивидуальных и централизованных системах теплоснабжения, тыс. Гкал

	2010	2011	2012	2013	2014	2015	2020
Отопление	226,5	223,9	221,8	221,9	221,5	218,9	222,2
индивидуальное	53,4	51,7	49,8	47,1	44,8	42,1	31,0
централизованное	173,1	172,2	172,0	174,8	176,7	176,8	191,2
Горячее водоснабжение	45,6	46,5	47,4	48,2	49,2	50,3	57,5
индивидуальное	3,6	3,0	3,1	2,7	2,5	2,8	2,1
централизованное	42,0	43,5	44,3	45,5	46,7	47,4	55,4
Всего	272,1	270,3	269,2	270,2	270,7	269,1	279,7
индивидуальное	57,0	54,7	52,9	49,8	47,3	44,9	33,1
централизованное	215,1	215,7	216,3	220,3	223,4	224,2	246,6

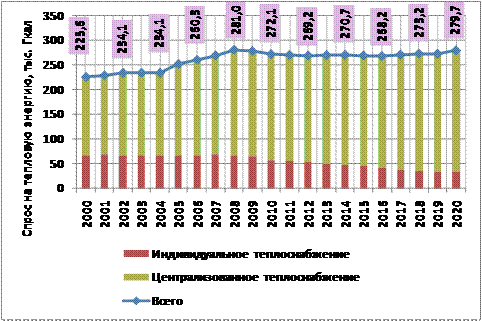

Рисунок 4.12. Прогноз спроса на тепловую энергию из индивидуальных и централизованных систем теплоснабжения

Полные( для каждого года реализации проектов) таблицы расчетов спроса на тепловую мощность и тепловую энергию( для отопления и горячего водоснабжения жилых и общественных зданий), поставляемых из индивидуальных и централизованных систем теплоснабжения, помещены в Приложении …….. к настоящему тому обосновывающих материалов и в модельном файле Прогнозы спроса на тепловую мощность и тепловую энергию. xls.

4.  НАПРАВЛЕНИЯ развития теплоснабжения поселения

4.1.  Общие положения

Направления развития теплоснабжения поселения формируется с учетом задач установленных в ФЗ № 000 «О теплоснабжении». Перед разработкой обоснованных предложений, составляющих схему теплоснабжения, и рекомендуемых схемой для включения в инвестиционные программы теплоснабжающих компаний, действующих на территории поселения, должны быть утверждены основные положения концепции развития схемы теплоснабжения. Концепция схемы теплоснабжения предназначена для описания, обоснования отбора и представления заказчику нескольких вариантов ее реализации, из которых будет выбран рекомендуемый вариант. Выбор рекомендуемого варианта выполняется на основе анализа тарифных последствий и анализа достижения ключевых показателей развития теплоснабжения.

В концепции должны быть рассмотрены:

1.  Необходимость развития на территории поселения комбинированного способа производства тепловой и электрической энергии. Эта необходимость должна быть установлена в разработанной и утверждённой программе и схеме электроснабжения субъекта РФ, в состав которого входит поселение.

2.  Согласование с действующими программами, в том числе: программой газификации поселения, программой строительства жилья и программой энергосбережения, в той их части которые касаются развития теплоснабжения поселения.

3.  Принимаемые для реконструкции и нового строительства образцы котлоагрегатов, установок для подготовки теплоносителя, деаэрации теплоносителя, управления электроприводом, особенности АСУТП котельных (техническая политика в сфере развития источников тепловой энергии).

4.  Принимаемые для реконструкции и нового строительства материалы, конструкции и управление распределением тепловой энергией в тепловых сетях и сооружений на них (техническая политика в сфере развития тепловых сетей).

5.  Рекомендации по созданию единых теплоснабжающих компаний.

6.  Рекомендации по выбору организации для эксплуатации бесхозяйных тепловых сетей.

Развитие комбинированного способа производства тепловой и электрической энергии рекомендуется в тех поселениях, в которых в настоящее время выработка тепловой и электрической энергии осуществляется в изолированных системах. Электроснабжения, например, на базе ДЭС. Теплоснабжения – на базе котельных.

В макете приведен один из таких вариантов, когда система энергоснабжения поселенияформируется на базе раздельного вариантавыработки тепловой и электрической энергии. При этом электроснабжение поселения осуществляется на базе уже действующей газотурбинной электростанции (далее ГТЭС), а теплоснабжение на базе котельных (индивидуальных и централизованных). Выработка электроэнергии на базе газотурбинной ТЭС осуществляется без утилизации теплоты отходящих газов на цели теплоснабжения поселения.

В случае обеспечение электрической энергией потребителей поселения от существующих сетей электроснабжения и отсутствии в схеме электроснабжения субъекта РФ прямого указания на строительство в поселении источника комбинированной выработки тепловой и электрической энергии, снабжение таких поселений тепловой и электрической энергией осуществляется по раздельного варианту их выработки.

4.2.  Направления развития теплоснабжения

«В настоящее время ГТЭС работают по термодинамическому разомкнутому циклу Брайтона без утилизации теплоты отходящих газов на цели теплоснабжения внешних потребителей. ГТА, установленныена обеих очередях электростанции, вырабатывают только электроэнергию.

Утилизация теплоты высокопотенциальных продуктов сгорания топлива за ГТА позволит сократить выработку тепла на котельныхпоселения. При этом за счет утилизации тепла существующими ГТА может быть выработано приблизительно половина всего тепла, требующегося для теплоснабжения поселения.

Упрощенный расчет эффектов, состоящих в экономии природного газа за счет устройства на территории поселения комбинированного способа производства тепла и электроэнергии, приведен в таблице 4.1.

Таблица 4.1. Упрощенный расчет эффектов раздельного и комбинированного способов производства тепла и электроэнергии в городском округе

	Единицы измерения	Раздельный способ производства тепла и электроэнергии	Комбинированный способ производства тепла и электроэнергии
Всего выработано тепла	тыс. Гкал	335	335
Всего выработано электроэнергии	тыс. кВт-ч	107774	107774
Выработано тепла на котельных	тыс. Гкал	335	181
Выработано тепла на ГТЭС	тыс. Гкал	0	154
Выработано электроэнергии на ГТЭС	тыс. кВт-ч	107774	107774
Затрачено топлива на выработку тепла в котельных	тут	57648	31138
Затрачено на выработку тепла на ГТЭС	тут	0	0
Затрачено на выработку электроэнергии	тут	71484	71484
Всего затрачено топлива на выработку тепла и электроэнергии	тут	129132	102622

Упрощенный расчет, выполненный для энергетически сопоставимых условий (равенство выработки тепла и электроэнергии в обоих вариантах) показывает, что экономия топлива в результате использования теплоты уходящих газов за ГТЭС позволит сэкономить 26,5 тыс. тут условного топлива в год на выработку тепловой энергии для целей теплоснабжения (или около 55% всех топливных затрат), что в ценах 2011 года составит 52млн. руб. в год.

Таким образом, базовым условием концепции развития теплоснабжения в поселении принимается условие реализации существующего потенциала снижения расхода топлива на энергоснабжение поселения за счет организации комбинированного способа производства тепловой и электрической энергии на ГТЭС.

4.3.  Задачи обоснования организации комбинированного способа производства тепла и электроэнергии на территории поселения

В основе сравнения вариантов развития системы теплоснабжения поселения лежит сравнение показателей функционирования систем теплоснабжения с базовым уровнем (линией – «baseline»). Базовый уровень развития системы теплоснабжения устанавливается для развития системы теплоснабжения в состоянии «без проекта».

Сравнение вариантов выполняется с использованием следующего алгоритма.

Шаг 1.Выполняются вычисления показателей деятельности предприятий осуществляющих энергоснабжение поселения в состоянии «без проекта». Сравнение вариантов в состоянии«без проекта» и в состоянии«с проектом»осуществляется в энергетически и экономически сопоставимом виде. Энергетическая сопоставимость вариантов достигается обеспечением равенства отпуска тепловой и электрической энергии потребителям (принято по результатам прогноза спроса на тепловую и электрическую энергию) предприятиями в каждом из состояний (см. табл. 4.2.).Экономическая сопоставимость вариантов достигается также неизменностью макроэкономических параметров в каждом из состояний ( см. табл. 4.3.)

Таблица 4.2. Товарная продукция

Товарная продукция	Един. Изм.	2010	2011	2012	2013	2014	2015	2020
Отпущено потребителям тепловой энергии	Тыс. Гкал	186	169	176	182	187	192	221
Отпущено потребителям электрической энергии	Млн. кВт-ч	96	95	96	97	98	99	106

Таблица 4.3. Параметры концепции долгосрочного развития РФ

	2010	2011	2012	2013	2014	2015	2020
Индекс инфляции (индекс потребительских цен - ИПЦ) на конец года (%)	107,0	106,5	105,8	105,6	105,6	105,3	102,7
Индекс-дефлятор заработной платы (%)	107,1	110,0	110,1	109,7	109,1	108,5	105,8
Доходы населения (сценарий К) (%)	114,3	113,5	112,9	112,3	111,5	110,9	108,2
Доходы населения (сценарий О) (%)	116,6	115,1	113,0	113,4	112,6	112,0	109,3
природный газ (для всех категорий потребителей) (%)	120,0	125,0	120,8	121,0	121,1	113,9	103,7
природный газ (для населения)	126,2	128,0	133,3	128,6	127,8	113,9	103,7
мазут (%)	102,0	101,4	109,6	107,7	105,1	102,8	100,5
дизельное топливо (%)	97,7	100,8	106,3	105,4	103,6	102,4	101,5

Источник: КДР РФ до 2020 года. МЭР -2008 год
